ピストルグリップハンドル MTAシリーズ

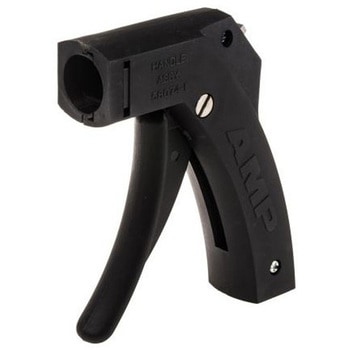

TE Connectivityピストルグリップ手動ハンドルアセンブリ
この手動ピストルグリップハンドルアセンブリ(品番 ； 120-4477 120-4477 )は、圧接技術によってワイヤを各種コネクタで終端する交換可能な終端ヘッド(別売り)に対応しています。
カムハンドル、ラチェット爪、ハンドルアセンブリのヘッドを固定する「U」形キーを備えています。
終端ヘッドをハンドルに取り付けると、カムハンドルによって、ヘッド内部の終端機構が作動します。
カムトリガを完全に閉じてワイヤ終端が完了するまで、ラチェット制御は解放されません。そのため、ラチェット爪を使用することで、カムトリガを完全に閉じる前にハンドルを解放できるようになっています。
終端ヘッドは、ワイヤをコネクタで終端し、終端時にコネクタをガイドする目的で使用されます。
工具を作動させると、終端は完了します。
詳細及び取り扱い説明については、メーカーWebサイトのデータシートを参照してください。
品番 ； 120-4483 120-4483 は、ピストルグリップヘッドです。被覆付きディスクリートワイヤ(サイズ30→20 AWG)をAMPLIMITE HDE-20のあらゆるプラスチック/金属シェルIDC D-Subケーブルコネクタで終端する目的で使用されます。
品番 ； 864-3554 864-3554 は、ピストルグリップヘッドです。ワイヤサイズが30-26 AWG及び26-22 AWGのAMPMODU MTEコンタクトハウジングアセンブリのコンタクトを終端する目的で使用されます。
品番 ； 176-1403 176-1403 は、ピストルグリップIIヘッドです。ロック(ランプ)の有無及び極性タブの有無にかかわらず、ディスクリートワイヤ(26-18 AWG)をMTA-156 IDC閉端レセプタクルコネクタで終端する目的で使用されます。
品番 ； 876-2129 876-2129 は、ピストルグリップIIヘッドです。ディスクリートワイヤ(28-26 AWG及び24 AWG)を2mm CTレセプタクルコネクタやヘッダコネクタで終端する目的で使用されます。
ヘッドアセンブリについては、以下の品番を参照してください。
