パイロット作動形リリーフ弁

騒音特性を向上させた低騒音形です。_x000D_
広範囲の流量域で安定した圧力制御を行い、安全弁としても働きます。_x000D_
ベントポートにリモートコントロール用リリーフ弁を接続すれば、遠隔操作で主回路圧力を制御することができます。_x000D_
ベントポートを使用し、アンロード弁としての機能をもたせることができます。

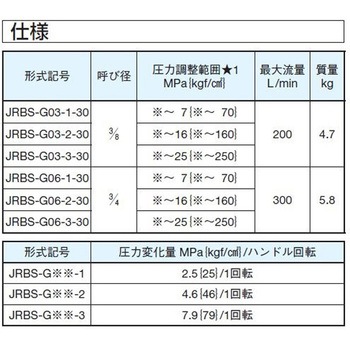

仕様: ●デザイン番号：30●オプション記号：圧力調整ハンドル形●ベント記号：ハイベント形
種類: Jシリーズパイロット作動形リリーフ弁(低騒音形)
呼び径: 3/8
圧力調整範囲(MPa[kgf/cm²]): ※～25[※～250]
接続方法: ガスケット取付形
適合流体: 石油系作動油/水・グリコール系作動油
内容量: 1個

※タンク配管は、他のタンク配管と合流せず、直接タンクへ接続してください。なお、タンクポートの背圧は0.5MPa(5kgf/cm2)以下にしてください。_x000D_
※リモートコントロール用直動形リリーフ弁と組み合わせて使用する場合は、ベントポートに接続してください。この場合、ベントラインの配管内部容積が大きすぎると振動を起こすことがありますので、内径4mm以下の厚肉鋼管で配管してください。_x000D_
※安全弁として使用する場合は、回路の設定圧力より1～1.5MPa(10～15kgf/cm2)高く設定してください。_x000D_
※小流量の場合は、設定圧力が不安定になる場合がありますので、5L/min以上で使用してください。_x000D_
※ハイベント形を使用すると、アンロードからオンロードへの切換時間を短縮できます。_x000D_
※画像は代表画像を使用しています。
