12ページ目: 三桂製作所のすべての商品

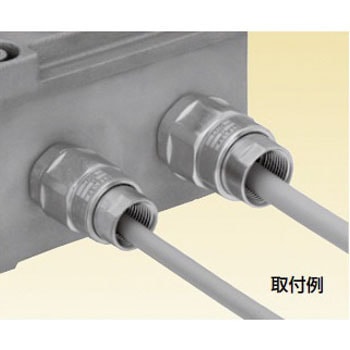

ケーブルを防爆機器類に接続するための耐圧防爆構造d2G4仕様のコネクタです。ケーブルを科学プラント等の危険のある場所に施設する場合にご使用下さい。先端にはめねじが切ってあるので電線管などが接続できます。66頁の防爆式コネクタ用パッキンが使用可能です。

ビニル被覆ケイフレックス用のステンレス(SUS304)製のボックスコネクタです。呼び#70 以上の袋ナットは、形状が丸型です。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックス KMS，KMV，KPF，KIC，KIH，KIV，KMEC 及びブレード掛けケイフレックスLIB，LMB も接続できます。

サンフレキROBOを制御盤類のノックアウトに接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C8461-23の分類コードは2ライト)です。

鋼製電線管の管端部でケーブルをグランドするためのシールブッシングです。本体、袋ナットを屋外に使用したとき、優れた耐候性を有するE型のブッシングです。道路等直射日光の直接あたる屋外にご使用になれます。鋼製電線管との接続部の防水が必要な場合は、シールテープやコーキング材をご使用下さい。

ASI(アクチュエータ・センサ・インターフェース)ケーブル用のE2型のケイグランドです。適用できるAS-インターフェースケーブルの外径寸法は図示のものです。標準は、下表のものですがパッキンの取り替えによりE2/E/C2型のすべての型式のケイグランドの供給が可能です。色調は、ライトグレー色のみです。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

防水プリカをボックス類のノックアウトに接続するためのコネクタです。プリカチューブの接続は、ユニオン式です。鋼(SPHC)製のロックナットを附属しています。プリカチューブとコネクタの引張力は500N(JIS C 8461-22 の分類コードは3 ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

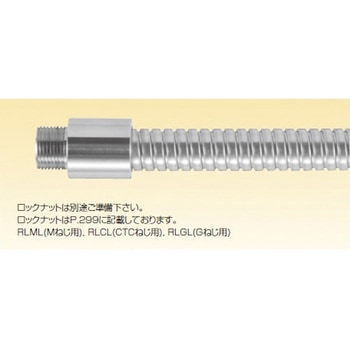

ビニル被覆ケイフレックス用ステンレス(SUS304)製のおねじ付きボックスコネクタです。呼び#70 の袋ナットは、丸形となります。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF，KIC，KIH，KIV，KMECも接続できます。

サンフレキROBOをボックス類の専用の丸穴に接続するためのコネクタです。サンフレキROBOとコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。ボックス類の専用の丸穴が大きいため、ケーブルのハーネス品の部品の貫通が可能となります。

オス、メス共に同サイズのメートルねじを施した亜鉛ダイカスト製又は真鍮製のハブです。真鍮製の製品はRoHS 対応しておりません。おねじ部の壁面のシールができるようにシートパッキンを附属しています。(IP67)

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

サイズ15～24 はパイプを固定する小ねじが1本、30 以上は小ねじが2本となります。

被覆なしケイフレックス用のステンレス(SUS304)製のKC2 型ボックスコネクタです。KC2BCL/KC2BGLの表中、ΦB、L1及びL2は KC2BMLと同一です。

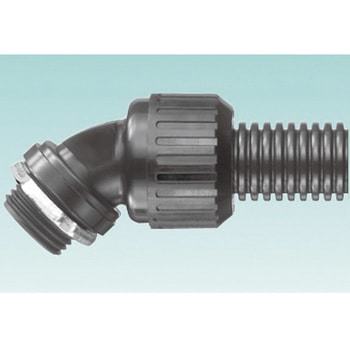

サンフレキROBOを制御盤類のノックアウトに接続するための45°形コネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

二重ブレード掛けケイフレックスLIGB 用のステンレス(SUS304)製のボックスコネクタです。呼び#36 以上の袋ナットは、形状が丸型となります。ケイフレックスの切断は、ワイヤーのばらけ防止のため切断部にビニルテープを巻いて、その上から行って下さい。KGBCL / KGBGL の表中、ΦA、ΦB、L1及びL2はKGBML と同一です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ケーブルを制御盤等のノックアウトに接続するためのコネクタです。ノックアウト径は下表を参考にして下さい。

ケーブルを制御盤等のノックアウトに接続するためのコネクタです。

サンフレキROBOを制御盤類のノックアウトに接続するための本体が亜鉛合金ダイカスト製の90°形コネクタです。袋ナットは、N2型と同じ樹脂製で色調は黒色です。サンフレキROBOとコネクタの引張力は250N(JIS C8461-23の分類コードは2ライト)です。

ケイフレックスをリミットスイッチ、フード等のめねじに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

本体、袋ナットが屋外の使用に適したE6型のケーブルグランドです。道路等、直射日光の直接あたる屋外にご使用になれます。1サイズのコネクタで4mm差のケーブル外径に対応できます。

ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JISC 8461-23 の分類コードは5 ベリーヘビー) です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

ケーブルをフード等の電気機器に接続するためのコネクタです。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。呼び#70 以上は、袋ナットの形状が違います。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

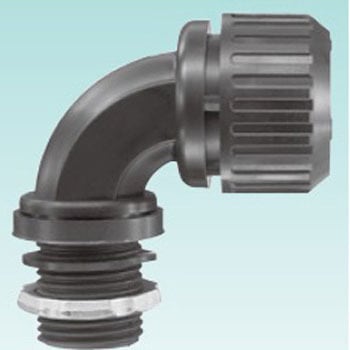

サンフレキROBOを制御盤類のノックアウトに接続するための90°形コネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サンフレキROBOをフード・ハウジング等に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

E2型，E型及びC2型をマルチ形にするためのEM5型マルチパッキンです。E2型、E型、C2型のすべてのケイグランドに取付けできます。本体とパッキンの枠番を揃えてご使用下さい。スリーブ有りで使用する場合はスリーブの先端を切ってご使用下さい。使用しない穴は、スリーブを切らずに穴に入れたままでご使用下さい。本体がUL品であってもマルチパッキンを組み込んだ場合、UL品になりません。

露出丸形ボックスにパナソニック電工(株)製の感知器ベースを取り付けるためのアダプタ板です。取り付けできる感知器ベースはBVK4000 及びBVK4010 です。
