10ページ目: 熱電対・温湿度センサ・照度センサ

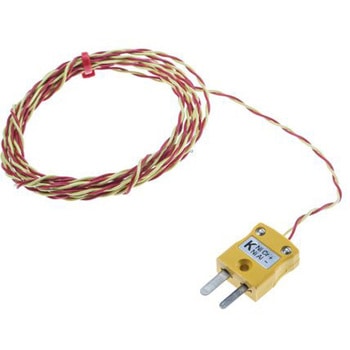

熱電対タイプ = Kプローブ径 = 7/0.2mmプローブの長さ = 2mプローブ材質 = PFA℃実装タイプ = Miniature Plugケーブル長 = 2m代表規格 = ANSI， RoHS対応BS EN60584-3:2008準拠のクラス1ケーブル仕様. RS PRO IEC PFA Kタイプ/Tタイプ 先端露出型溶接細線熱電対. RS PROのKタイプ/Tタイプ細線露出接点熱電対シリーズは、精度を最適にするために、クラス1の許容差でANSI MC96.1標準に適合しています。この裸線熱電対温度センサは、耐久性のある構造で、応答時間の短い先端露出型溶接接点を備えています。熱電対の片端がミニチュアフラットピンプラグで終端されており、素早く簡単に接続することができます。これらの熱電対センサのより対線は、耐久性に優れたテフロン.PFAで絶縁されています。熱電対の測定原理. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、シーベック効果としても知られています。溶接先端露出接点とは. 溶接露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていません。このワイヤの両端がプロセスに直接挿入されます。これにより、熱電対の感度が高く、応答時間を短くできます。溶接先端露出接点は腐食しやすいので、非腐食性の流動・静止気体の温度を測定することを推奨します。特長. 応答時間の短い先端露出溶接接点 高耐久テフロンPFA絶縁で、オイル、酸、液体に対する耐性、優れた機械的強度と柔軟性を実現 精度を最適にする ANSI MC96.1 クラス 1 許容差 ミニチュアプラグ終端で迅速かつ簡単に接続 使用温度範囲: -75 . 250 ℃. PFA (Perfluoroalkoxy)ワイヤ絶縁体は、油、酸、その他の薬剤や液剤に強く、優れた機械的強度と柔軟性を備えています。用途. 応答時間の短い溶接先端露出接点 PFA絶縁体を採用した耐久性に優れた構造 許容差はANSI MC96.1クラス1に適合 ミニチュアプラグ終端 使用温度範囲: -75 → +250 ℃ さまざまなサイズの単線又はより線を用意 さまざまなリード長を選択可能. これらの接地型測温接点のタイプ K / T細線熱電対は、テスト / 開発用途に最適です。計測器、温度マッピング、OEM製品などに使われます。これらの接地型測温接点のタイプK / T素線熱電対は、計測器、温度マッピング、OEMなどの用途をはじめとする、テスト / 開発用途に最適です。

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 1mプローブ材質 = ステンレス鋼℃実装タイプ = 標準プラグ代表規格 = IEC， RoHS対応タイプK、無機物絶縁プローブ. 150及び250 mmのバージョンがあり、高圧力 / 高真空 / 高振動の産業用途に最適です。特長と利点. チップジャンクション、シースから絶縁 ステンレススチール(310) 使用温度範囲: プローブ0 → + 1100 ℃、プラグ220 ℃ (最大) 曲げ可能で、届きにくい場所への取り付けに最適. ステンレススチール310又はインコネル600シースタイプの、曲げ可能なプローブです。 インコネルは優れた耐酸性 標準プラグ付きのタイプについては、 RS ； 787-7793 787-7793 を参照 温度範囲: プローブ0 → +1100 ℃ ポットシール: 0 → +180 ℃ 100メートルの7/0.2 mm PTFE絶縁ケーブル

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプR / S熱電対応用例 = 標準コネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ熱電対タイプ = R/Sコネクタサイズ = 標準動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = JIS標準インライン熱電対プラグ. ソリッド丸型プラグピンを備えた標準インラインコネクタです。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは多数の産業用途に最適です。極性化コンタクトにより接続ミスを防止 JIS仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = クイックワイヤプラグ/ソケット = ソケット熱電対タイプ = Kコネクタサイズ = 標準プローブ径 = 6mm動作温度 Max = 220℃代表規格 = ANSI， RoHS対応標準クイックワイヤソケット. 標準インラインクイックワイヤソケットにより、迅速に終端処理できます。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは差し込むだけで簡単に接続できるため、すばやく終端処理できます。標準丸型プラグピンに対応 極性化コンタクトにより接続ミスを防止 ANSI仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対コネクタ使用用途 = タイプK熱電対応用例 = 標準クイックワイヤコネクタコネクタ タイプ = ソリッドピンプラグ/ソケット = プラグ熱電対タイプ = Kコネクタサイズ = 標準動作温度 Min = -35℃動作温度 Max = 220℃代表規格 = ANSI， RoHS対応標準クイックワイヤプラグ. ソリッド丸型プラグピンを備えた標準コネクタです。熱電対タイプK、J、T、E、N、R / S、Bを用意しています。この標準熱電対プラグは差し込むだけで簡単に接続できるため、すばやく終端処理できます。極性化コンタクトにより接続ミスを防止 ANSI仕様準拠の識別カラー使用 最大連続動作温度220 ℃

アクセサリタイプ = 熱電対パネル使用用途 = 最大16個 ファシア・ソケット応用例 = ミニチュアフェイスプレートコネクタサイズ = ミニチュア実装タイプ = フランジ取り付け代表規格 = RoHS陽極酸化処理アルミフェースプレート. 熱電対パネルソケット取り付けに適したフェースプレート. 高さ: 標準66 mm、ミニチュア45 mm 長さ算出の式: 標準(19 x n) + 31 mm、ミニチュア(15 x n) + 25 mm、n = 極数 取り付け穴直径4 x 3.25 mm、両端より5 mm 陽極酸化処理アルミフェイスプレート 小型及び標準計器パネル取り付け熱電対ソケットに適合 エッチングマット及びサテン陽極酸化仕上げ 2、4、6、12、16、20、24極の小型サイズパネルを用意 1、2、3、4、6極の標準サイズパネルを用意 1列の1 → 12極パネル(下記参照) 16、20、24極パネルは2列、16極 = 8 x 2列、20極 = 10 x 2列、24極 = 12 x 2列 小型及び標準パネルともに角から5 mmの位置に3.2 mmの固定穴 x 4

アクセサリタイプ = 熱電対パネル使用用途 = 最大4個 ネジ込み式筋交いソケット応用例 = ミニチュアフェイスプレートコネクタ タイプ = スクリューコネクタサイズ = ミニチュア実装タイプ = スクリュー・イン代表規格 = RoHS標準及びミニチュアソケット用の取り付けブラケット付き陽極酸化処理アルミ製フェイスプレート. これらの陽極酸化処理アルミ製フェイスプレートは、クリップの代わりに取り付けブラケットを使用する標準 / ミニチュアソケットに使用されます。標準及びミニチュアソケット用の2、4、6、12極オプション フェイスプレートにはドリル穴付きですぐに使用可能 堅牢で高い信頼性の取り付け 振動に対する優れた耐性 コネクタ / ブラケットは別売り

RS PRO IEC標準インライン熱電対プラグコネクタ. RS PROが提供するこの標準インライン熱電対プラグコネクタは、IEC仕様に準拠して色分けされています。この熱電対ソケットは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続できます。また、このオスプラグを使用すると、既存の熱電対を短時間で安全に間違いなく交換できます。このプラグハウジングは、丈夫なガラス繊維入り熱可塑樹脂製で、耐衝撃性を備え、最高220 ℃の高温にも耐性を発揮します。オスコネクタのピンは、丸形で極性化され、正確な接続を保証します。ハウジングはIEC仕様で色分けされ、前面に熱電対タイプが明示されているため、簡単に識別できます。熱電対コネクタとは. 熱電対コネクタは、温度感知部品と簡単かつ正確に相互接続可能です。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。このシステム内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。このため接続に使用している熱電対と同じ素材・補償材のピン・ソケットが熱電対コネクタに組み込まれています。コネクタハウジングには、熱電対タイプが印刷され、識別しやすいように色分けされています。コネクタを開くと、熱電対ワイヤは2個のキャプティブスクリュークランプで所定の位置にねじ留めされています。熱電対プラグコネクタは、熱電対ソケットコネクタに差し込むことができます。特長. コンタクトは高品質の熱電対合金又は補償材で製造され信号を正確に伝送します。 IEC 準拠の識別カラーにより簡単に識別可能 極性化丸形ピンコンタクトにより正確な接続を実現 丈夫なガラス繊維入り熱可塑樹脂製 220 ° C の高温にも耐えることができます より線又はソリッドワイヤで使用します キャプティブスクリューにより、素早い組み立てが可能です 極性と熱電対タイプをハウジングに表示. 用途. このコネクタは産業用途で使用され、熱電対を設置、拡張、交換します。この熱電対コネクタは、堅牢な構造のため最も過酷な温度測定の用途でも使用できます。アクセサリ. ケーブルクランプについては、品番 ； 236-4110 236-4110 を参照してください。

標準インライン熱電対プラグ / ソケット. RS PROが提供するインライン熱電対ソケットコネクタは、IEC規格に準拠して色分けされています。この熱電対ソケットは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続する場合に最適です。また、このメスソケットを使用すると、既存の熱電対を短時間で安全に間違うことなく交換できます。ソケットハウジングは、丈夫なガラス繊維入り熱可塑樹脂製で、耐衝撃性を備え、最高220 ℃の高温にも耐性を発揮します。このメスコネクタのコンタクトは、極性化された丸形ピンに対応し、正確な接続を保証するように設計されています。ハウジングはIEC仕様で色分けされ、前面に熱電対タイプが明示されているため、簡単に識別できます。熱電対コネクタとは. 熱電対コネクタは、温度感知コンポーネントと正確にそして簡単な方法で相互接続可能です。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。このシステム内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。このため接続に使用している熱電対と同じ素材・補償材のピン・ソケットが熱電対コネクタに組み込まれています。コネクタハウジングには、熱電対タイプが印刷され、識別しやすいように色分けされています。コネクタを開くと、熱電対ワイヤは2個のキャプティブねじクランプで所定の位置にねじ留めされています。熱電対ソケットコネクタは、熱電対プラグコネクタとかん合できます。特長. 高品質の熱電対合金又は補償材で製造された端子により、信号を正確に伝送 正確な接続の為、極性付き丸形ピンコンタクトに対応 極性化丸形ピンコンタクトに対応、正確な接続を実現 丈夫なガラス繊維入り熱可塑樹脂製 220℃の高温にも耐える より線又はソリッドワイヤで使用 キャプティブねじにより、素早い組み立てが可能 極性と熱電対タイプをハウジングに表示. 用途. このコネクタは産業用途で使用され、熱電対を設置、拡張、交換します。この熱電対コネクタは堅牢な構造により、最も過酷な温度測定での使用にも最適です。アクセサリ. この熱電対ソケットでは、ケーブルクランプを使用できます。品番 ； 236-4110 236-4110 を参照してください。

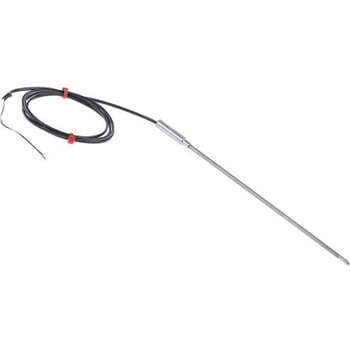

ポットシール最高温度は180 ℃に制限されます。RS ProタイプJ無機絶縁熱電対、プレーンポットシール、リード付き. RS ProタイプK熱電対温度センサシリーズは、クラス1の許容差でIEC584標準に準拠し、精度を最適化しています。この温度センサは、高耐久の構造で、ステンレススチール310プローブ被覆とPFA絶縁リードを特長とします。無機絶縁フレキシブルプローブ被覆は曲げて成形できるため、さまざまな用途に適しています。この熱電対には、電気的干渉を低減するシングル素子の絶縁熱接点、及び定格温度200 ℃のプレーンポットシールがあります。熱電対の仕組み. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる金属でできた2本のワイヤレッグを2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照表を使用して温度測定値に変換されます。このプロセスは、ゼーベック効果とも呼ばれています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われ、絶縁される箇所です。多くの場合、無機絶縁が利用されます。この接点の利点は、電気的干渉が減少し、安定した読み取りが可能であることです。無機絶縁とは何ですか.. 無機絶縁を使用して、他のワイヤから、及びその周囲を囲む金属プローブ被覆から、熱電対のワイヤを絶縁します。導体が固定接点以外で相互に接触しないようにするために、この被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度の粉末鉱物により、熱電対では迅速な応答が可能になり、導体と被覆の間では、高速な熱伝導が促進されます。又、無機絶縁は、腐食などの環境ダメージからの熱電対ワイヤの保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長と利点. 高耐久321ステンレススチール被覆により、高い耐腐食性、耐酸化性を実現 パフォーマンスを最適にするIEC584クラス1の精度 無機絶縁により柔軟性、耐久性、高性能を実現 絶縁熱接点により電気的干渉を低減 PFA絶縁リードにより、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現 センサ範囲: 100 → 760 ℃. 用途. タイプJは、熱電対の一般的なタイプですが、温度範囲が狭く、高温ではタイプKよりも製品寿命が短くなります。ただし、同程度の信頼性が確保されています。タイプJ熱電対は、不活性材料や真空用途で温度を監視する場合に最適です。用途には、プラスチックや樹脂の製造、電気炉内の用途など、熱加工プロセスが含まれます。

陽極酸化処理アルミフェースプレート. 熱電対パネルソケット取り付けに適したフェースプレート. 高さ: 標準66 mm、ミニチュア45 mm 長さ算出の式: 標準(19 x n) + 31 mm、ミニチュア(15 x n) + 25 mm、n = 極数 取り付け穴直径4 x 3.25 mm、両端より5 mm 陽極酸化処理アルミフェイスプレート 小型及び標準計器パネル取り付け熱電対ソケットに適合 エッチングマット及びサテン陽極酸化仕上げ 2、4、6、12、16、20、24極の小型サイズパネルを用意 1、2、3、4、6極の標準サイズパネルを用意 1列の1 → 12極パネル(下記参照) 16、20、24極パネルは2列、16極 = 8 x 2列、20極 = 10 x 2列、24極 = 12 x 2列 小型及び標準パネルともに角から5 mmの位置に3.2 mmの固定穴 x 4

RS PRO 18

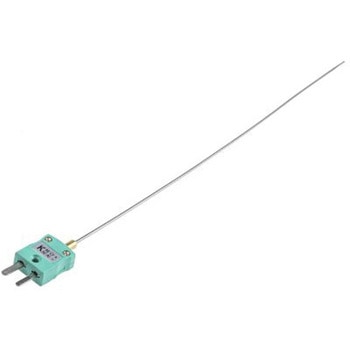

RS PRO IEC無機絶縁Kタイプ熱電対 ミニチュアプラグ付き. RS PROの、IEC規格に準拠するKタイプ熱電対温度センサ又はプローブのシリーズです。この熱電対温度プローブは耐久性に優れた構造で、無機絶縁の柔軟な310ステンレススチールプローブ被覆を備え、さまざまな用途に合わせて曲げて成形することができます。この熱電対は、電気的干渉を低減するために、単一素子絶縁接点を備えています。熱電対の片端がミニチュアフラットピンプラグで終端されており、素早く簡単に接続することができます。熱電対の測定原理. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属の線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、シーベック効果としても知られています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われる接点です。多くの場合、無機絶縁を利用します。このような接点の利点は、電気的干渉が減少し、安定した読み取りが可能になることです。無機絶縁とは何ですか.. 無機絶縁は、他の熱電対線から、またはその周囲を囲む金属プローブ被覆から絶縁するために使用されます。導体が固定接点以外の接点同士の接触を防止するために、被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度のミネラルパウダーにより、熱電対は導体と被覆の間で高速な熱伝導を促進し、迅速な応答が可能になります。又、無機絶縁は、腐食などの環境損傷からの熱電対線の保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長. 絶縁熱接点により電気的干渉を低減 無機絶縁により柔軟性、耐久性、高性能を実現 IEC 規格に適合 柔らかく、曲げて成形できるため、取り付けが簡単 耐腐食性と耐酸化性に優れた310ステンレススチールプローブ被覆 ミニチュアプラグ終端で迅速かつ簡単に接続. 用途. Kタイプ熱電対(ニッケルクロム / ニッケルアルミニウム)は、熱電対の中でも最も一般的なタイプです。広い使用温度範囲に対応し、高い精度と柔軟性を実現しています。。この無機絶縁Kタイプ熱電対プローブは、主に熱交換器、発電所、レンガ / セメント炉、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関などに使われています。

RS PRO IEC カラーコード標準クイックワイヤ熱電対プラグコネクタ. RS PROが提供するこのクイックワイヤインライン標準熱電対プラグコネクタは、 IEC 仕様に準拠して色分けされています。このプラグコネクターは、簡単な「差し込み式」配線接続が特長で、ワイヤーを差し込むだけでねじを締めます。この熱電対プラグは、熱電対プローブ / ワイヤ端子を延長ケーブル / 補償ケーブルに接続する場合に最適です。また、このソケットを使用すると、既存の熱電対を短時間で安全に間違いなく交換できます。このプラグハウジングは、頑丈なガラス繊維入り熱可塑性プラスチックで作られているため、衝撃に強く、220℃までの高温に耐えることができます。このオスコネクタのピンは、極性化丸形設計のため、正確な接続を保証します。色分けされたハウジングには、熱電対タイプが前面に明示されているため、簡単に識別できます。熱電対コネクタとは. 熱電対コネクタは、温度感知コンポーネントと簡単かつ正確に相互接続できます。このコネクタを使用すると、温度センサの測定用先端部からホストコンピュータ / メーターに至るシステムを構成できます。このシステム内のすべてのコンポーネントは、元の信号の変化や歪みを防ぐために、同じ熱電対素材を使用することが重要です。そのため、熱電対コネクタのピンには、接続に使用している熱電対と同じ素材や補償材が使われています。コネクタのハウジングには、熱電対タイプが明示され、識別しやすいように色分けされています。熱電対ワイヤはプラグに接続されます。プラグは相手側の標準熱電対ソケットコネクタに差し込むことができます。特長. 高品質の熱電対合金又は補償材で製造された端子により、信号を正確に伝送 IECカラーコードにより、素早く簡単に識別可能 極性化丸形ピンコンタクトにより正確な接続を実現 丈夫なガラス繊維入り熱可塑樹脂製 220℃の高温に耐えることが可能 より線、単線とも使用可能 素早く簡単な差し込み式終端処理 極性と熱電対タイプをハウジングに表示. 用途. この熱電対コネクタは、熱電対の設置、延長、交換を行う産業用アプリケーションに使用されます。堅牢な構造で、温度計測の厳しい用途にも適した標準熱電対コネクターです。
