商品豆知識
RoHS
適合バックプランジャーダイヤルゲージ(1160/1960/2960F/2990用)
直径×長さL(Φmm×mm)6×42
RoHS指令(10物質対応)対応
ミツトヨ品番21AAA166
1本
￥699
税込￥769
当日出荷
スピンドルが、目盛板に対し直角に作動するダイヤルゲージです。バックプランジャ形ダイヤルゲージは、工作機械などのテーブルの水平出しや、狭い場所で目盛板が見えにくい箇所への使用に適します。多点測定治具への取付けに適します。
測定範囲(mm)5
目量(mm)0.01
測定力(N)1.4以下
寸法H(mm)5.5
寸法A(mm)58.5
寸法D(mm)4.5
寸法B(mm)38
寸法C(mm)12.5
外枠径(mm)38
寸法I(mm)16.5
戻り誤差(μm)4
指示誤差[1/2回転](μm)12
指示誤差[1回転](μm)14
指示誤差[全測定範囲](μm)18
測定子X-112
隣接誤差(μm)10
ホルダー径(mm)Φ8
繰返し精密度(μm)3
指示誤差[1/10回転](μm)8
適合513シリーズテストインジケータ(てこ式ダイヤルゲージ)Φ6・Φ9.5用
RoHS指令(10物質対応)対応
ミツトヨ品番900320
1個
￥1,698
税込￥1,868
当日出荷
シリンダーゲージCG-35A(511-126-05)用部品
内径(Φmm)5
外径(Φmm)7.4
厚さt(mm)0.5
RoHS指令(10物質対応)対応
ミツトヨ品番205623
1個
￥249
税込￥274
当日出荷
目量0.1mmのダイヤルゲージです。木工や皮革製品などのラフな寸法測定や、ズレ寸法の判定などに使用されています。スピンドルに10mm移動がわかる赤マークが入っています。
目量(mm)0.1
仕様ショックプルーフ
外枠径(mm)Φ55
ステム径(Φmm)8
測定子部品コード：ZS-017
繰返し精密度(μm)35
取付径(Φmm)(軸径)8
センサ(ひずみゲージ)からの電圧信号を変換し、デジタル表示するインジケータです。荷重、圧力、トルク、引張り等の計測に最適です。実負荷によらないデジタルスパン校正が可能です。ゼロ補正値はバックアップ可能です。
仕様最大ロードセル数：350Ωセンサー最大3個、120Ωセンサー最大1個接続可能
電源AC100～240V
印加電圧(V)DC5(ロードセル)
ゼロ調整範囲-35～35(mV)
仕様(ブザー)LED
適合機種マイクロメータ用
電源リチウム電池(CR2032)×1個
適合規格ARIB STD-T66(日本)
防塵防水性能なし
無線通信方式独自(IEEE802.15.4(2.4GHz)ベース)
通信距離(m)(無線通信)約20(見通せる環境時)
通信速度(kbps)(無線通信)250
1個
￥21,980
税込￥24,178
当日出荷
内径測定専用の機能として、最小値検出と公差判定機能を備えてます。 ミツトヨシリンダゲージと組み合わせてご使用ください。
5つのボタンとステータスアイコン、キーアシスト表示で多彩な機能をシンプルに操作できます。
広い液晶画面と、頂点を探しやすいアナログバー表示を搭載しています。
マスター基準値と公差設定値を3組までメモリ可能です。面倒なマスター合わせを軽減できます。
絶対原点をもつABS(アブソリュート)方式で、電源ONごとの原点合わせが不要です。 また、オーバースピードエラーが発生しませんので、信頼性も向上しています。
仕様部分測定範囲行き指示誤差PMPE：0.003mm
質量(g)170
測定範囲(mm)12.7
シリーズ543
電源リチウム金属電池CR2032 1個標準付属(動作確認用)
最小表示量(mm)0.001/0.01(切替可能)
測定力(N)MPL：1.5以下
機能最小値検出機能、プリセット機能(3つまでメモリ可能)、公差判定機能(3組までメモリ可能)、最小表示量切換機能、アナログバー目量切換機能、キーロック機能、表示値ホールド機能(外部機器未接続時)、データ保存/呼出機能(外部機器未接続時)、データ出力機能、外部PC設定入力機能、表示部回転機能(330°)、電池電圧低下警告表示、エラー警告表示
裏ぶた仕様平
戻り誤差(mm)HMPE：0.003
繰返し精密度(mm)RMPE：0.002
電池寿命(年)通常使用で約1(使用回数や使い方により異なります。数値は目安としてお考えください。)
適応アクセサリUSBインプットツールシリーズUSBキーボード変換タイプIT-020U：264-020接続ケーブル(1m)：905338(Fタイプ)接続ケーブル(2m)：905409(Fタイプ)USBインプットツールダイレクト(2m)：06AFM380F(Fタイプ)U-WAVE-T専用接続ケーブル(160mm)：02AZD790F(Fタイプ)U-WAVE-T専用接続ケーブルフットスイッチ用：02AZE140F(Fタイプ)U-WAVE-TM送信ユニット：264-622(IP67タイプ)U-WAVE-TM送信ユニット：264-623(ブザータイプ)U-WAVE-R：02AZD810DU-WAVE-TMB送信ユニット：264-626(IP67タイプ)U-WAVE-TMB送信ユニット：264-627(ブザータイプ)U-WAVE-TM/TMB取付板デジマチックインジケータ用：02AZF670リフティング関係リフティング用レバー：No.21EZA198、リフティングノブ：No.21EZA105パラメータ・セットアップキット：No.21EZA313ミツトヨダイヤルゲージ用各種測定子(オプション)各種裏ぶた(オプション)各種スタンド(オプション)
全測定範囲行き指示誤差(mm)EMPE：0.003
ダイヤルゲージが使えない「狭い場所」の凹凸、真直度測定等に便利です。
測定子は高い耐磨耗性、電気を通さない、磁気を帯びないルビー球です。
精度保証のため、検査時の数値を記した検査表付です。
各軸受け部に宝石を組み込んでいます。
目盛板は緑色です。
用途平面の凹凸、工作物の取り付けの良否、軸の触れ、直角度等の変位測定に
付属品PCケース、ステム(アリ溝付)：Φ6、Φ8、測定子交換用スパナ
材質測定子：ルビー
材質(本体)スチール
タイプてこ式
測定力(N)0.5以下
主な用途平面の凹凸、工作物の取り付けの良否、軸の振れ、直角度等の変位測定に
RoHS指令(10物質対応)対応
特性●ダイヤルゲージが使えない「狭い場所」の凹凸、真直度測定等に便利です。●測定子は高い耐摩耗性、電気を通さない、磁気を帯びないルビー球です。●精度保証のため、検査時の数値を記した検査表付です。●各軸受け部に宝石を組み込んでいます。●目盛板は緑色です。
MB-7用の一式です。
用途MB-7用の一式として
適合機種MB-7
ねじ径M5×P0.8
RoHS指令(10物質対応)対応
1個
￥3,698
税込￥4,068
翌々日出荷
標準のケーブルクリップでは十分な固定ができないため取付け板を用意しました。測定器と取付板は着脱シートで固定しますので取り外し可能です。固定したまま電池交換も可能です。
付属品着脱シート×1セット、取付用ねじ×2個
適合機種U-WAVE-T
アズワン品番65-1930-32
ミツトヨ品番02AZE200
1台
￥1,998
税込￥2,198
当日出荷
指針測微器の中に電気接点を組み込んだ、シグナルインジケータは、測定状態を3段階/5段階に区別する信号を出すことができます。
時計の生産ラインはもちろんのこと、自動車のエンジンやベアリングなどの生産ラインにも広く使われ、検査/選別の自動化に威力を発揮します。
【1Sシリーズ】
より小さく-小型タイプのため、より狭い箇所への取付も可能です。
耐久性-スピンドル部にボールスライドを採用し、耐久性を高めてあります。
耐環境性-より防塵防滴性を向上させました。加工/組立の現場などにも安心して使用できます。
【2Sシリーズ】
表示が大きく読みやすい。
ケーブル長(m)1.5(3SMA-0061-1.5)
測定子F-001
接点容量DC24V 4mA(抵抗負荷)
外径測定に便利です
用途外径用測定器です。
目量(mm)0.025
付属品PCケース
材質(本体)スチール
寸法A(mm)2.3
寸法D(mm)8.5
寸法E(mm)10.5
寸法B(mm)8.5
寸法C(mm)10.5
器差(mm)±0.075
繰返し精度(mm)0.05
測定子(mm)Φ1.6
主な用途リング溝径や変形物などの外径測定用に
RoHS指令(10物質対応)対応
特性●高精度な内径測定に最適です。●精度保証のため、検査時の数値を記した検査表付です。●小型軽量、ワンタッチ操作で作業時間を短縮します。●ショックプルーフ機構付です。●ダイヤルストッパー付です。●外径測定に便利です。

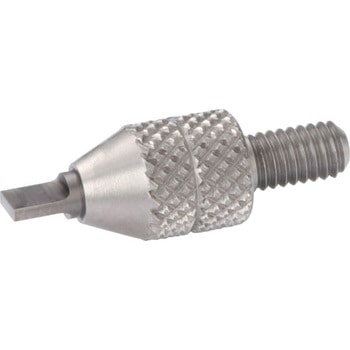

ダイヤルゲージ2・3・4シリーズの測定範囲10mm以下用
適合機種2044S、2044S-09、2045S、2046S、2046S-09、2046S-152046SH、2046SY、2046SLB、2047S、2109S-10、2109SH-102109SLB-10、2110S-10、2113S-10、2118S-10、2119S-102124S-10、2310S-10、2900S-10、2901S-10、2902S、2928S2929S、2959S、3046S、3047S、3109S-10、4046S
RoHS指令(10物質対応)対応
ミツトヨ品番21AZB149
1個
￥599
税込￥659
当日出荷
シリンダーゲージCG-S18A(511-201)用部品
仕様CG-S18Aのみ付属
厚さ(mm)0.5
内径(Φmm)3.8
外径(Φmm)7
ミツトヨ品番204355
1個
￥279
税込￥307
当日出荷
円筒状ワークの内径や奥部の溝径などを測定する内側キャリパゲージです。測定子の改良で、Oリングの溝径の測定も可能にしました。測定方法に応じて付属の替測定子を交換使用することで、設定した寸法の±1mm(指示範囲2mm)内での比較測定が行えます。基準となる寸法は、測定範囲内でマイクロメータやリングゲージなどで設定してください。このシリーズは、内径の大きさに応じて適切な寸法設定が行える替測定子を付属しています。
目量(mm)0.01
測定力(N)3以下
使用方法外側に向いた測定子間の距離をリングゲージやマイクロメータなどで基準寸法に設定。外枠を回して連動する目盛板の目盛を0点に合わせたあと測定したい内径部に測定部分を挿入し測定します。そのときの目盛の0点からの指針の変位量を読み取ります。基準寸法に読み取った変異量をプラスもしくはマイナスした値が、その内径の寸法になります。
タイプ替測定子交換タイプ
指示範囲(mm)2
裏ぶた仕様平裏ぶた
指示誤差(μm)±20
1個
￥8,498
税込￥9,348
当日出荷
ピーク検出機能を備えています。さらに、このピーク値に対して合否判定が可能です。
5つのボタンとステータスアイコン、キーアシスト表示で多彩な機能をシンプルに操作できます。
広い液晶画面とアナログバー表示を搭載しています。
絶対原点をもつABS(アブソリュート)方式で、電源ONごとの原点合わせが不要です。 また、オーバースピードエラーが発生しませんので、信頼性も向上しています。
パラメータ・セットアップキット(オプション)と専用ソフトウェアを使用することで、パソコンから 各種機能、パラメータなどの設定が行えます。
仕様部分測定範囲行き指示誤差PMPE：0.003mm
測定範囲(mm)12.7
シリーズ543
電源リチウム金属電池CR2032 1個標準付属(動作確認用)
最小表示量(mm)0.001/0.01(切替可能)
測定力(N)MPL：1.5以下
機能ピーク検出機能(最大値・最小値)、振れ幅検出機能(動作の最大値と最小値の差)、ゼロセット機能(INC測定系原点設定)、プリセット機能(ABS測定系原点設定)、カウント方向切換機能、公差判定機能(ABS3組、INCメモリ可能)、最小表示量切換機能、簡易演算機能f(x)=Ax、アナログバー目量切換機能、キーロック機能、表示値ホールド機能(外部機器未接続時)、データ出力機能、外部PC設定入力機能、表示部回転機能(330°)、電池電圧低下警告表示、エラー警告表示
戻り誤差(mm)HMPE：0.003
繰返し精密度(mm)RMPE：0.002
電池寿命(年)通常使用で約1(使用回数や使い方により異なります。数値は目安としてお考えください。)
適応アクセサリUSBインプットツールシリーズUSBキーボード変換タイプIT-020U：264-020接続ケーブル(1m)：905338(Fタイプ)接続ケーブル(2m)：905409(Fタイプ)USBインプットツールダイレクト(2m)：06AFM380F(Fタイプ)U-WAVE-T専用接続ケーブル(160mm)：02AZD790F(Fタイプ)U-WAVE-T専用接続ケーブルフットスイッチ用：02AZE140F(Fタイプ)U-WAVE-TM送信ユニット：264-622(IP67タイプ)U-WAVE-TM送信ユニット：264-623(ブザータイプ)U-WAVE-R：02AZD810DU-WAVE-TMB送信ユニット：264-626(IP67タイプ)U-WAVE-TMB送信ユニット：264-627(ブザータイプ)U-WAVE-TM/TMB取付板デジマチックインジケータ用：02AZF670リフティング関係リフティング用レバー：No.21EZA198、リフティングノブ：No.21EZA105パラメータ・セットアップキット：No.21EZA313ミツトヨダイヤルゲージ用各種測定子(オプション)各種裏ぶた(オプション)各種スタンド(オプション)
全測定範囲行き指示誤差(mm)EMPE：0.003
対応OSWindows10(64bit)
解像度モニタ：1024×768ピクセル以上、表示色256色以上
動作環境15MB以上の空き容量が必要(インストールに最低限必要な容量)
言語表示日本語、英語、ドイツ語、フランス語、スペイン語、韓国語、中国語(簡体字、繁体字)、イタリア語、チェコ語、スウェーデン語、トルコ語、ポーランド語、ハンガバリー語、ロシア語
RoHS指令(10物質対応)対応
USBポート2ポート以上必要(USBドングル、USB-ITN、USB-FSW、U-WAVE-R、IT-016U、IT-020U、DP-1VA用
1個
￥33,980
税込￥37,378
当日出荷
緩衝機構を採用したミツトヨ独自のショックプルーフ機構を採用していますので、耐久性、耐衝撃性に優れています。
測定範囲外の指示値は、赤色のデットゾーンで明確に指示します。
ステム・スピンドルはステンレス焼入れ鋼。ハードな使用にも耐える高い強度を持っています。
超硬合金製測定子を使用しています。
外枠オオイ板にテストインジケータで実績のある、反射抑制を施したオオイ板を採用し、視認性を向上。
キャップ一体型による強度アップ。
目盛部中央赤色デッドゾーンは精度保証範囲外です。既存商品の校正依頼や受渡しがネットで素早く簡単にできる『再校正サービス』が利用可能な商品です。詳しくは再校正サービスカテゴリーご確認ください。
指示誤差[1回転](μm)-
指示誤差[1/2回転](μm)-
寸法H(mm)52
シリーズ2
寸法A(mm)47.2
寸法D(mm)18.1
寸法E(mm)20
寸法C(mm)57
寸法I(mm)7.6
タフセンサの高精度・高耐久性はそのままにUSB通信でパソコンに直結。計測値の表示に必要な標準ソフトウェアを無償でご提供。USBでパソコンやハブに接続可能です。通信ソフトウェアや計測ソフトもご用意。市販のハブを使い多軸計測も可能。スリムでコンパクトながら最高分解能0.1μm、高耐久性のメカ構造の採用により摺動回数2億7千万回以上を実現しました。
用途平面度測定・同軸度測定・たわみ測定など。
耐振動(m/s2)100
耐衝撃(m/s2)1000
使用温度範囲(℃)0～50
消費電力(mA)120(最大)
ケーブル長(m)【出力ケーブル長・ゲージ】(BOX間)2/(USB間)0.5
インターフェイスUSB2.0FS
動作環境CPU:Intel Core i3または同等以上。RAM:1GB以上。OS:Windows 7/Windows 10 (32bit/64bitの各エディション)
精度保証のため、検査時の数値を記した検査表付です。
リミット針を装着です。
外枠と内枠の隙間から水や油の侵入を防ぐため、Oリングを組み込んでいます。
軸受部に宝石軸受を使用しています。
目盛板は緑色です。
裏フタは、平タイプと耳金付タイプの2種類を付属しています。
ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。
用途平面の凹凸、工作物の取り付けの良否、軸の触れ、直角度等の変位測定に
目量(mm)0.01
タイプ標準
測定力(N)1.5以下
目盛仕様±0-100
戻り誤差(μm)3
長針1回転(mm)1
繰返し精度(μm)3
RoHS指令(10物質対応)対応
