電力調整器

電力調整器が機能・性能アップ。高精度かつ多機能を楽々実現。 デジタル表示による設定値や出力量のモニタが可能。 制御モード選択が可能(位相制御・最適サイクル制御)。 可動時間のモニタリングが可能。 位相制御方式の選択が可能。 幅広い負荷(トランス負荷、合金ヒータ、純金属ヒータ等)に対応。 ULおよびCEマーキング対応。

周波数自動切り替え。 誘導性負荷に対応。 変圧器一次制御、モーター、ハロゲンランプ(ソフトアップ利用による)

サイクル制御方式により発生ノイズの少ない電力制御が可能。G3PAと組み合わせれば単相はもちろん三相負荷にも使用可能。内部設定ボリウム、外部設定ボリウム、電流信号DC4～20mAの3つの入力が選択可能。ねじ取り付けはもちろんDINレール取り付けも可能。絶縁トランスを内蔵。100～240Vフリー電源。

●単相ヒータ用の電力調整器：電気ヒータの電力を連続的に制御するサイリスタ式(SCR)電力調整器。 ●制御方式を用途で選択可能：位相制御/分周(ゼロクロス)制御を切替可能。位相制御は基本形・定電圧・定電流・定電力を用意し、ヒータ特性に合わせられます。 ●入力・定格の幅広さ：制御入力は4?20mA、1?5V、接点に対応。AC100～440V、10～500Aと広い定格ラインナップ。 ●過電流、ヒューズ断、ヒータ断線、過熱などの警報機能を用意(オプション含む)。 ●見える化・通信：表示/設定ユニットや**RS?485(Modbus)**対応で、出力電圧・電流・電力、ヒータ抵抗値の監視が可能。

1.制御方式 位相制御、サイクル制御の切替が可能。2.制御入力 ON/OFF制御。 電流信号 DC4～20mA(ユニット入力抵抗250Ω)。 電圧信号 DC1～5V，DC0～5V。3.起動停止方式 ソフトスタート/ソフトダウン方式。4.電流制限 定格電流の10%～110%設定可能(位相制御のみ)。5.保護機能 過電流保護、過熱保護(定格100A以上)他。6.使用環境 周囲温度 動作:-10～50℃ 保存:-20～70℃。7.表示パネルを標準搭載

制御方式：位相制御、サイクル制御の切替が可能 制御入力：ON/OFF制御 ・電流信号：DC4～20mA(ユニット入力抵抗250Ω) ・電圧信号：DC1～5V、DC0～5V 起動停止方式：ソフトスタート/ソフトダウン方式 電流制限：定格電流の50%～110%設定可能(位相制御のみ) 保護機能：過電流保護、過熱保護(定格100A以上) 使用環境：周囲温度/(動作)-10～50℃、(保存)-20～70℃、(相対湿度)30～90%RH、(雰囲気)腐食性ガス・粉塵・振動がないこと

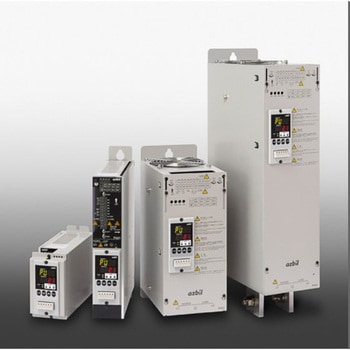

単相電力調整器PU21シリーズは、小型/軽量でパネル実装密度の高い単相用の電力調整器です。外部接点や通信などにより位相制御と分周制御の切り替えが可能です。位相制御には基本形(フォードバックなし)をはじめ、定電圧形、定電流形、定電力形が用意されていますので、各種ヒーターの特性に合わせて選択していただけます。また、分周制御を選択することにより高調波を抑制して運転することも可能です。オプションの設定/表示ユニットを選択することにより通信機能も使用できます。各種設定をはじめ、出力の電圧、電流、電力やヒーター抵抗値の読み出しが可能になります。コミュニケーションコントローラCMC15Gと組み合わせれば、上位機器とのプログラムレスでの通信も可能になります。

単相ヒータ用の電力調整器：電気ヒータの電力を連続的に制御するサイリスタ式(SCR)電力調整器。制御方式を用途で選択可能：位相制御/分周(ゼロクロス)制御を切替可能。位相制御は基本形・定電圧・定電流・定電力を用意し、ヒータ特性に合わせられます。 。入力・定格の幅広さ：制御入力は4-20mA、1-5V、接点に対応。AC100～440V、10～500Aと広い定格ラインナップ。過電流、ヒューズ断、ヒータ断線、過熱などの警報機能を用意(オプション含む)。 。見える化・通信：表示/設定ユニットや**RS-485(Modbus)**対応で、出力電圧・電流・電力、ヒータ抵抗値の監視が可能。

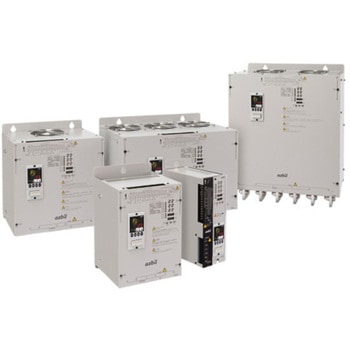

三相電力調整器PU23シリーズは、小型/軽量でパネル実装密度の高い三相用の電力調整器です。外部接点や通信などにより位相制御と分周制御の切り替えが可能です。位相制御には基本形(フォードバックなし)をはじめ、定電圧形、定電流形、定電力形が用意されていますので、各種ヒーターの特性に合わせて選択していただけます。また、分周制御を選択することにより高調波を抑制して運転することも可能です。6アーム制御を採用していますので、3アーム制御に比べて高調波を抑えながら高品質な電力制御が可能です。オプションの設定/表示ユニットを選択することにより通信機能も使用できます。各種設定をはじめ、出力の電圧、電流、電力やヒーター抵抗値の読み出しが可能になります。コミュニケーションコントローラCMC15Gと組み合わせれば、上位機器とのプログラムレスでの通信も可能になります。

三相ヒータ用サイリスタ式電力調整器：三相電源の電力を連続制御し、大容量ヒータの安定制御に対応。制御方式を用途で選択：位相制御/分周(ゼロクロス)制御を切替可能。位相制御は基本形・定電圧・定電流・定電力を用意し、ヒータ特性に合わせた選定が可能。 。幅広い定格と拡張性：AC200～440V、10～500Aの広いラインアップ。警報機能(ヒータ断線、不平衡、欠相など)や通信(RS-485/Modbus)に対応。

●三相ヒータ用サイリスタ式電力調整器：三相電源の電力を連続制御し、大容量ヒータの安定制御に対応。 ●制御方式を用途で選択：位相制御/分周(ゼロクロス)制御を切替可能。位相制御は基本形・定電圧・定電流・定電力を用意し、ヒータ特性に合わせた選定が可能。 ●幅広い定格と拡張性：AC200～440V、10～500Aの広いラインアップ。警報機能(ヒータ断線、不平衡、欠相など)や通信(RS-485/Modbus)に対応。

● 単相サイリスタ式電力調整器：制御入力 DC4～20mA により位相角制御を実施 ● 高速形(Hタイプ)：制御信号の変化に対し高速応答し、急速昇温用途に適合 ● 定格電流 15A：中小容量ヒータ制御に最適 ● 周波数自動切替：電源周波数を自動検出(50/60Hz)

付加機能を徹底的に排除したベーシックな電力調整器です。

出力波形の歪みが少なくノイズが極めて小さい電力調整器です。 二相制御なので接続配線が簡単です。一体構造なので設置工事が簡単です。 警報出力・保護回路が標準装備。 感電防止カバーが選択できます。

位相制御・ゼロクロススイッチングサイクル演算制御が可能です。出力のソフトスタート、スローアップ、スローダウン機能を標準装備(0～25.0s)しています。入力値/出力値及び各種パラメーターの表示が可能です。

最適サイクル制御により高精度な制御性を低ノイズで実現。 電力調整器に比べ小型化を実現。 ゼロクロス機能付SSRと組み合わせることで、ノイズの少ない電力制御が可能。 1台で最大8台のSSRを個別に制御が可能。 通信(SR-485)による出力量の設定や、ヒータ断線検知を実現。形G3ZA用のSmartFBライブラリもご利用可能。 CEマーキング対応。 主なバージョンアップ機能：ランプヒータに使用可能なソフトスタート機能を追加、三相ヒータに使える三相用最適サイクル制御機能を追加、専用CTと組み合わせて150A電流検出も可能。
