6ページ目: 丸形圧着端子

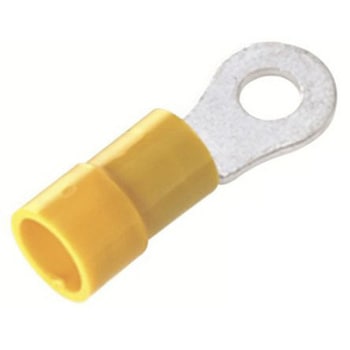

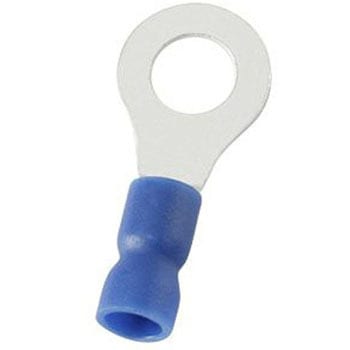

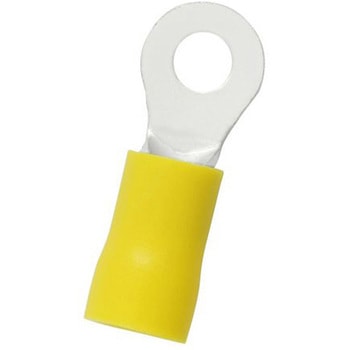

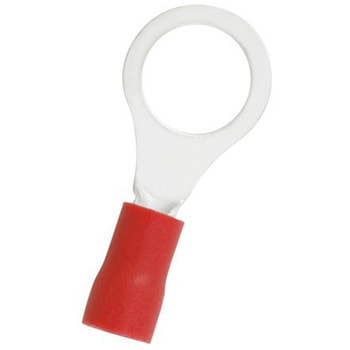

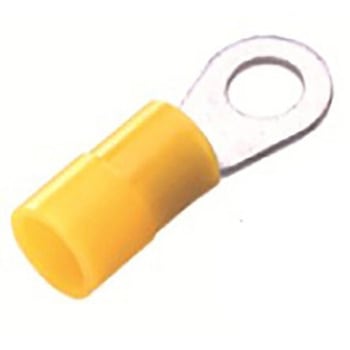

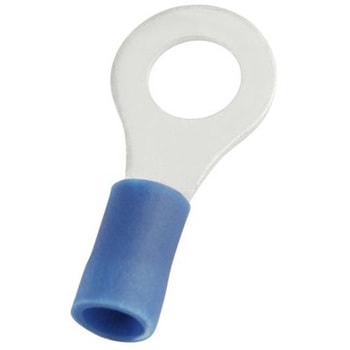

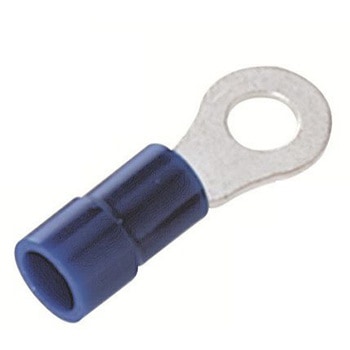

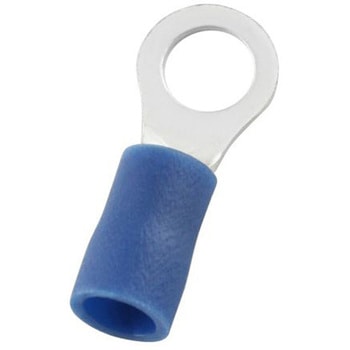

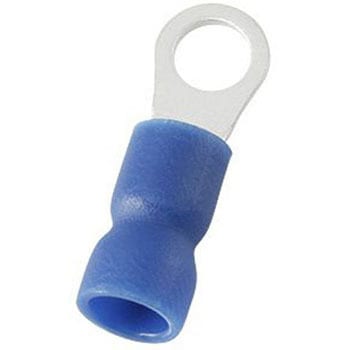

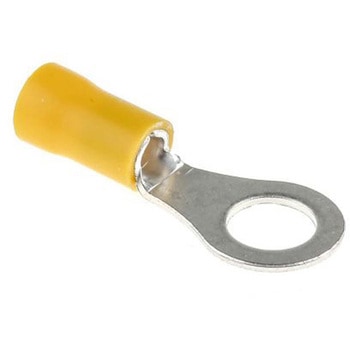

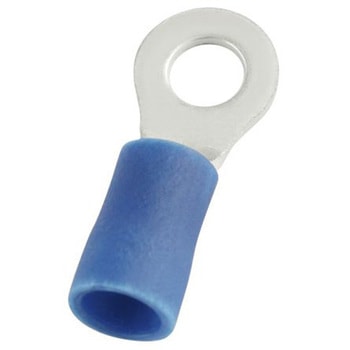

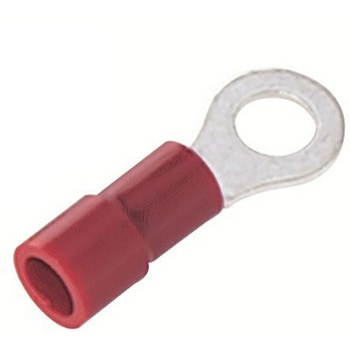

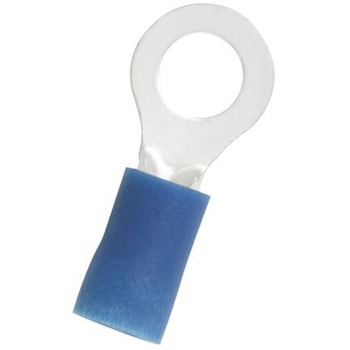

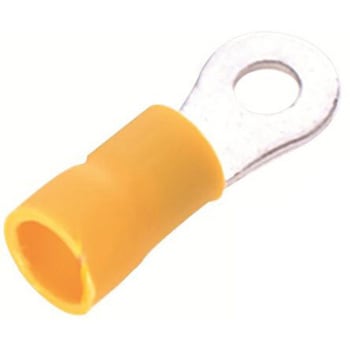

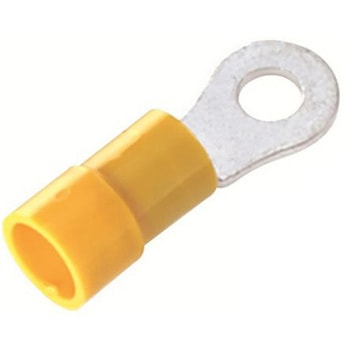

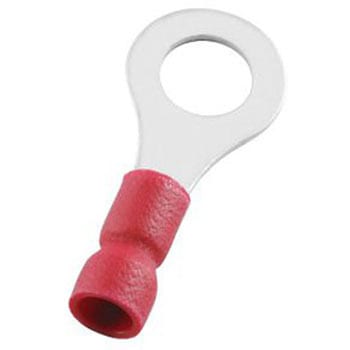

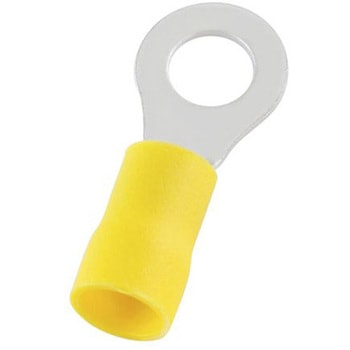

RS PROビニール製絶縁丸形圧着端子. RS PROの高品質絶縁圧着丸形端子は、丸形コネクタやケーブルラグとも呼ばれています。丸形圧着端子は、電気ケーブルや電線をバッテリー端子などの電気部品のスタッド又はポストに接続するために使用されます。丸形端子は、導電性の高い銅で成形されており、スズめっきが施されているため、導電率と耐腐食性が高くなっています。識別カラー付きのビニール製絶縁体は、端子を保護し、端子サイズをすばやく識別するのに役立ちます。この丸形端子が電線又はケーブルに正しく圧着されると、安全で信頼性の高い電気接続が実現します。. 特長：. 高い導電性と簡単な圧着を実現する銅ボディ材質 耐腐食性、強度の向上、優れた導電性を実現するスズめっき 電気絶縁と端子保護用のビニール絶縁 端子のサイズを簡単に識別できる色分けされた絶縁体 電線を挿入しやすいように拡張された絶縁体の入り口. 用途：. これらの絶縁圧着丸形端子は、さまざまな業界で電気部品に電線を接続する用途に使用されます。用途には、産業用制御システムや産業用機械、自動車、通信機器、電源装置、家庭用電化製品などでの配線があります。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸形端子を接続するスタッドサイズ 丸形端子の内径 ワイヤサイズ: 赤、0.5 → 1.5 mm2 青、1.5 → 2.5 mm2 黄、4 → 6 mm2. よくある質問 丸形端子の圧着方法 まず、正しいサイズの丸形端子を選択します。電線の端を取り外し、端子と同じ長さに切断します。裸線が見えないように、電線を端子バレルに差し込みます。これで、圧着端子を電線の端に圧着することができます。電線端子を圧着する場合、ペンチやラチェットでが使用できますが、より高品質な圧着を行うためには、ラチェット式圧着工具を使用することをお勧めします。圧着サイクルが完了するまでハンドルはロック状態が保持されるため、ラチェット圧着工具の使用をお勧めします。これにより、中途半端な圧着を防止できます。丸形端子のバレルを適切な圧着部(工具に記載されているサイズ)に挿入します。ラチェットが解放されるまで工具のハンドルを絞ります。丸形圧着端子をスタッドやポストの上に配置し、ナットやハンダで固定することができます。 RS PROを選ぶ理由 RS PROはメーカー独自のブランド製品で、高品質な製品を幅広い品揃えでご用意しています。世界中のエンジニアから信頼を得ているRS PRO製品は、すべての製品が厳しい業界標準に準拠して厳格にテストされています。メーカーが優れた品質を確信している製品に限り、RS PRO認証シールを付与しており、お客様も安心して使用できます。

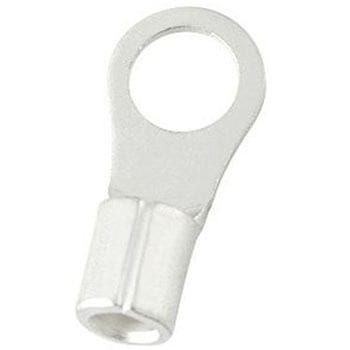

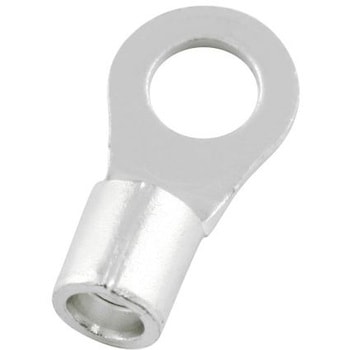

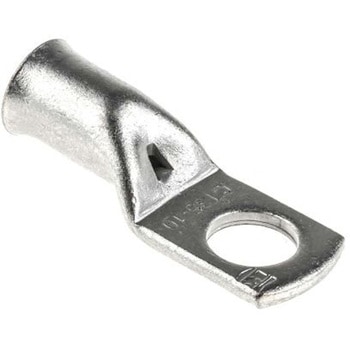

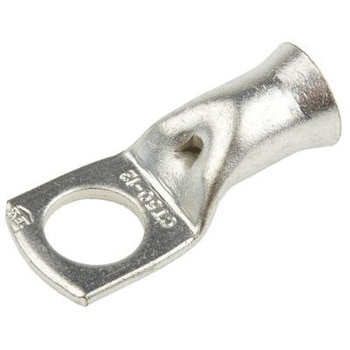

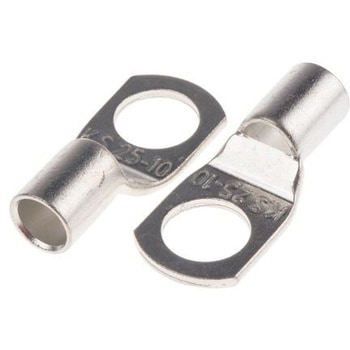

RS PRO非絶縁ヘビーデューティ丸形圧着端子. リングコネクタ又はケーブルラグとも呼ばれる高品質なRS PROシリーズヘビーデューティ用チューブ型丸形圧着端子です。ヘビーデューティ丸形圧着端子は、より線ケーブルをバッテリー端子などの電気部品のスタッド又はポストに接続するために使用します。このチューブ型丸形端子は、厚壁でヘビーデューティ用の高導電性銅製で、スズめっきが施されています。このリンク端子がケーブルに正しく圧着されると、安全で信頼性の高い電気接続が実現します。特長と利点. 堅牢で厚壁の設計 クローズドバレルにより、圧着端子をケーブルの周囲に確実に固定 銅のボディ材は導電率が高く、圧着も簡単 圧着端子のスズめっきにより、腐食耐性や強度の向上、摩擦の低減が実現し、はんだ付けも容易 ワイヤを簡単に挿入できるファンネル型内部バレル. 用途. 非絶縁ワイヤ端子は、誤って触れて接続を短絡させる危険がない場合に使用します。これらの圧着リングワイヤコネクタは、さまざまな業界でのヘビーデューティ用途で、より線パワーケーブルを電気部品に接続する場合に使用されます。用途には、産業用制御システムや産業用機械、自動車、通信機器、電源装置、家庭用電化製品などでのケーブル配線があります。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸形端子を接続するスタッドのサイズ 丸形端子の内径. 丸形端子の圧着方法. まず、正しいサイズの丸形端子を選択します。ワイヤの端を取り外し、端子と同じ長さになるように切断します。裸線が見えないように、ワイヤを端子バレルに差し込みます。これで、適切な圧着工具を使用して圧着端子をケーブルの端に圧着する準備ができました。これらの圧着工具には、ヘビーデューティ用ラチェット圧着工具や油圧圧着工具などがあります。圧着サイクルが完了するまでラチェット工具のハンドルはロック状態が保持されるため、中途半端な圧着を防止できます。丸形端子のバレルを適切な圧着部に挿入するだけです。ラチェット機構によって解放されるまで工具のハンドルを絞ります。ヘビーデューティ用油圧圧着工具を使用すると、圧着力が完全にかかったときにカチッという音がし、圧着サイクルが完了します。これで、丸形圧着端子をスタッド又はポストの上に配置し、ナット又ははんだ付けで所定の位置に固定できます。

RS PRO非絶縁ヘビーデューティ丸形圧着端子. リングコネクタ又はケーブルラグとも呼ばれる高品質なRS PROシリーズヘビーデューティ用チューブ型丸形圧着端子です。ヘビーデューティ丸形圧着端子は、より線ケーブルをバッテリー端子などの電気部品のスタッド又はポストに接続するために使用します。このチューブ型丸形端子は、厚壁でヘビーデューティ用の高導電性銅製で、スズめっきが施されています。このリンク端子がケーブルに正しく圧着されると、安全で信頼性の高い電気接続が実現します。特長と利点. 堅牢で厚壁の設計 クローズドバレルにより、圧着端子をケーブルの周囲に確実に固定 銅のボディ材は導電率が高く、圧着も簡単 圧着端子のスズめっきにより、腐食耐性や強度の向上、摩擦の低減が実現し、はんだ付けも容易 ワイヤを簡単に挿入できるファンネル型内部バレル. 用途. 非絶縁ワイヤ端子は、誤って触れて接続を短絡させる危険がない場合に使用します。これらの圧着リングワイヤコネクタは、さまざまな業界でのヘビーデューティ用途で、より線パワーケーブルを電気部品に接続する場合に使用されます。用途には、産業用制御システムや産業用機械、自動車、通信機器、電源装置、家庭用電化製品などでのケーブル配線があります。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸形端子を接続するスタッドのサイズ 丸形端子の内径. 丸形端子の圧着方法. まず、正しいサイズの丸形端子を選択します。ワイヤの端を取り外し、端子と同じ長さになるように切断します。裸線が見えないように、ワイヤを端子バレルに差し込みます。これで、適切な圧着工具を使用して圧着端子をケーブルの端に圧着する準備ができました。これらの圧着工具には、ヘビーデューティ用ラチェット圧着工具や油圧圧着工具などがあります。圧着サイクルが完了するまでラチェット工具のハンドルはロック状態が保持されるため、中途半端な圧着を防止できます。丸形端子のバレルを適切な圧着部に挿入するだけです。ラチェット機構によって解放されるまで工具のハンドルを絞ります。ヘビーデューティ用油圧圧着工具を使用すると、圧着力が完全にかかったときにカチッという音がし、圧着サイクルが完了します。これで、丸形圧着端子をスタッド又はポストの上に配置し、ナット又ははんだ付けで所定の位置に固定できます。

RS PRO非絶縁ヘビーデューティ丸形圧着端子. リングコネクタ又はケーブルラグとも呼ばれる高品質なRS PROシリーズヘビーデューティ用チューブ型丸形圧着端子です。ヘビーデューティ丸形圧着端子は、より線ケーブルをバッテリー端子などの電気部品のスタッド又はポストに接続するために使用します。このチューブ型丸形端子は、厚壁でヘビーデューティ用の高導電性銅製で、スズめっきが施されています。このリンク端子がケーブルに正しく圧着されると、安全で信頼性の高い電気接続が実現します。特長と利点. 堅牢で厚壁の設計 クローズドバレルにより、圧着端子をケーブルの周囲に確実に固定 銅のボディ材は導電率が高く、圧着も簡単 圧着端子のスズめっきにより、腐食耐性や強度の向上、摩擦の低減が実現し、はんだ付けも容易 ワイヤを簡単に挿入できるファンネル型内部バレル. 用途. 非絶縁ワイヤ端子は、誤って触れて接続を短絡させる危険がない場合に使用します。これらの圧着リングワイヤコネクタは、さまざまな業界でのヘビーデューティ用途で、より線パワーケーブルを電気部品に接続する場合に使用されます。用途には、産業用制御システムや産業用機械、自動車、通信機器、電源装置、家庭用電化製品などでのケーブル配線があります。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸形端子を接続するスタッドのサイズ 丸形端子の内径. 丸形端子の圧着方法. まず、正しいサイズの丸形端子を選択します。ワイヤの端を取り外し、端子と同じ長さになるように切断します。裸線が見えないように、ワイヤを端子バレルに差し込みます。これで、適切な圧着工具を使用して圧着端子をケーブルの端に圧着する準備ができました。これらの圧着工具には、ヘビーデューティ用ラチェット圧着工具や油圧圧着工具などがあります。圧着サイクルが完了するまでラチェット工具のハンドルはロック状態が保持されるため、中途半端な圧着を防止できます。丸形端子のバレルを適切な圧着部に挿入するだけです。ラチェット機構によって解放されるまで工具のハンドルを絞ります。ヘビーデューティ用油圧圧着工具を使用すると、圧着力が完全にかかったときにカチッという音がし、圧着サイクルが完了します。これで、丸形圧着端子をスタッド又はポストの上に配置し、ナット又ははんだ付けで所定の位置に固定できます。

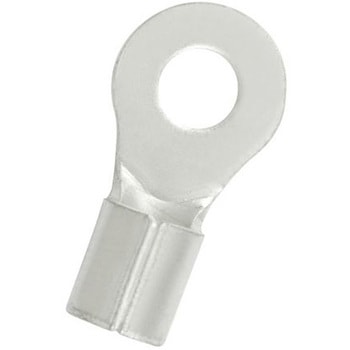

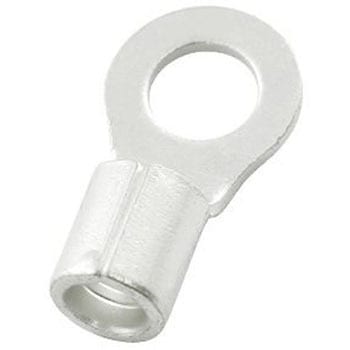

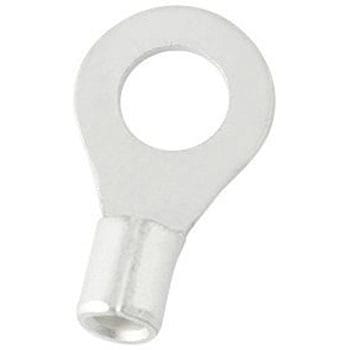

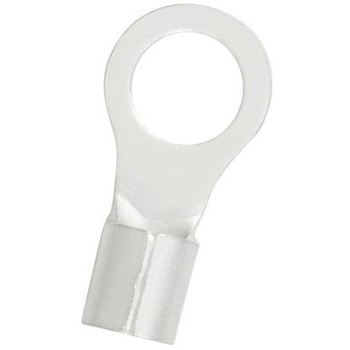

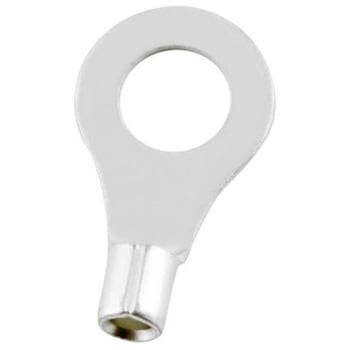

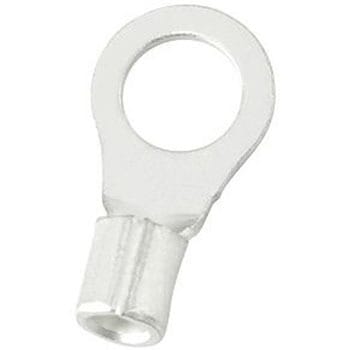

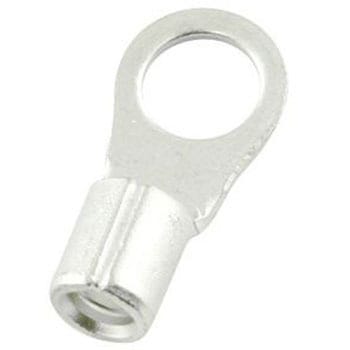

RS PRO 非絶縁丸型圧着端子. RS PRO の高品質で経済的な丸型圧着端子は、リングコネクタまたはケーブルラグとしても知られています。 丸型圧着端子は、電気ケーブルや電線をバッテリー端子などの電気部品のスタッド又はポストに接続するために使用されます。 この丸型端子、導電性の高い銅板から一体成形され、錫めっきで覆われています。 この製造工程により、しっかりとフィットする接合部のある密閉バレル端子が製造されます。 この丸型端子が電線又はケーブルに正しく圧着されると、安全で信頼性の高い電気接続を実現します。. 特長. 経済的で耐久性に優れた一体型デザイン 密閉バレルにより、圧着端子がケーブルにしっかりと取り付けられます。 圧着端子の継ぎ目は、最大圧力がかかった際にバレルが割れるのを防ぎます。 銅製材質により、導電性が高く、圧着が容易です。 圧着端子に錫めっきを施すことで、耐腐食性、強度が増し、 摩擦が減少し、はんだ付けが容易になります。 配線を挿入しやすい漏斗形状の内部バレル 最高使用温度: 150℃. 用途. 非絶縁丸形端子は、誰かが不注意に触れて接続を短絡させる危険がない用途で使用されます。 これらの圧着丸形配線コネクタは、配線を電気部品に接続するために幅広い産業で使用されています。 産業用制御システムや産業用機械、自動車、通信機器、電源、家庭用電化製品などの配線に使用されます。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸型端子を接続するスタッドサイズ 丸型端子の内径. 丸形端子の圧着方法. まず、正しいサイズの丸形端子を選択します。電線の端を剥き、端子と同じ長さに切断します。 裸線が見えなくなるまで、電線を端子バレルに挿入します。 これで、圧着端子を電線の端に圧着することができます。電線端子を圧着する場合、ペンチやラチェットも使用できますが、より高品質な圧着を行うためには、ラチェット式圧着工具を使用することをお勧めします。 圧着サイクルが完了するまでハンドルはロック状態が保持されるため、ラチェット圧着工具の使用をお勧めします。これにより、中途半端な圧着を防止できます。丸型端子のバレルを適切な圧着部(工具に記載されているサイズ)に挿入します。 ラチェットが解放されるまで、工具のハンドルを握ります。 丸型圧着端子をスタッドやポストの上に配置し、ナットやハンダで固定することができます。適切な圧着工具. 適切なラチェット式圧着工具については、在庫番号 ； 624-1291を 624-1291を ご参照ください。

RS PRO非絶縁ヘビーデューティ丸形圧着端子. リングコネクタ又はケーブルラグとも呼ばれる高品質なRS PROシリーズヘビーデューティ用チューブ型丸形圧着端子です。ヘビーデューティ丸形圧着端子は、より線ケーブルをバッテリー端子などの電気部品のスタッド又はポストに接続するために使用します。このチューブ型丸形端子は、厚壁でヘビーデューティ用の高導電性銅製で、スズめっきが施されています。このリンク端子がケーブルに正しく圧着されると、安全で信頼性の高い電気接続が実現します。特長と利点. 堅牢で厚壁の設計 クローズドバレルにより、圧着端子をケーブルの周囲に確実に固定 銅のボディ材は導電率が高く、圧着も簡単 圧着端子のスズめっきにより、腐食耐性や強度の向上、摩擦の低減が実現し、はんだ付けも容易 ワイヤを簡単に挿入できるファンネル型内部バレル. 用途. 非絶縁ワイヤ端子は、誤って触れて接続を短絡させる危険がない場合に使用します。これらの圧着リングワイヤコネクタは、さまざまな業界でのヘビーデューティ用途で、より線パワーケーブルを電気部品に接続する場合に使用されます。用途には、産業用制御システムや産業用機械、自動車、通信機器、電源装置、家庭用電化製品などでのケーブル配線があります。正しいサイズの丸形端子を選ぶこと. 用途に適した丸形端子を選択するときは、次の点を考慮する必要があります。使用しているワイヤ又はケーブルのワイヤゲージmm(メトリック法)又はAWG(米国ワイヤゲージ規格) 丸形端子を接続するスタッドのサイズ 丸形端子の内径. 丸形端子の圧着方法. まず、正しいサイズの丸形端子を選択します。ワイヤの端を取り外し、端子と同じ長さになるように切断します。裸線が見えないように、ワイヤを端子バレルに差し込みます。これで、適切な圧着工具を使用して圧着端子をケーブルの端に圧着する準備ができました。これらの圧着工具には、ヘビーデューティ用ラチェット圧着工具や油圧圧着工具などがあります。圧着サイクルが完了するまでラチェット工具のハンドルはロック状態が保持されるため、中途半端な圧着を防止できます。丸形端子のバレルを適切な圧着部に挿入するだけです。ラチェット機構によって解放されるまで工具のハンドルを絞ります。ヘビーデューティ用油圧圧着工具を使用すると、圧着力が完全にかかったときにカチッという音がし、圧着サイクルが完了します。これで、丸形圧着端子をスタッド又はポストの上に配置し、ナット又ははんだ付けで所定の位置に固定できます。

交流電源の減衰を極小に抑えこみ、クリアで良質な電気の導通を実現させること(導電効率の向上と導通安定化)を目的として開発された、丸形1つ穴R5.5-4圧着端子です。高級洋食器や装飾品、特殊化学装置、医療器具などに用いられる希少な白金族金属であるロジウムメッキを贅沢に施し、導電性・耐食性・耐摩耗性の向上を図りました。

圧着端子接続が可能な器具に最適な、丸形1つ穴R8-4S圧着端子です。
