7ページ目: ワイヤークリップ・アイボルト・アイナット

今まで不可能であった、アイボルトの横吊り作業が安全に行えます。 本体部分が荷重方向にボルトが緩まず360度回転します。 CEマーク取得品で海外向け金型にも取付可能です。 高強度・コンパクト設計です。 周囲温度で色変化するピンクパウダーによる表面塗装(特許)を施しています。 変換アダプター(別売)使用でM100めねじまで対応できます。

すでにある雌ねじを使用しリフティングポイントサイズ変更させます。 使用荷重は取り付けられたリフティングポイントと同じです。 ロックタイト等のねじ緩み防止剤を使用することを推奨します。

リングの下にねじが付いており、一体化されたリング形状のボルトで、重量物を吊り上げるのに使用します。

首下が長いので、厚みのある部分に使用可能です。

シンブルとクリップを結合、ワイヤロープを保護。

リングと一体化された形状のボルトで、熱間鍛造で製造されています。 首下が長く、厚みのある部材にも適合できます。

リングと一体化された形状のボルトで、熱間鍛造で製造されています。

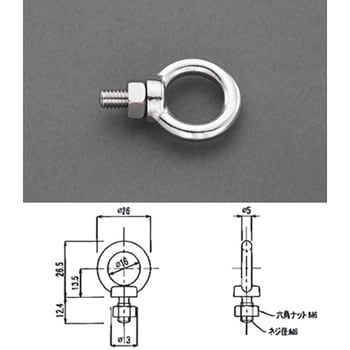

ボルトの頭部がリング状になっているので、ロープ・鎖・ワイヤなどを通して使用できます。

ナットの頭部がリング状になっているので、ロープ・鎖・ワイヤなどを通して使用できます。

頭部がリング状の吊りナット。ナット部分を吊り荷にねじ込み、リング部分にワイヤロープなどを通して吊り上げることができます。

リングと一体化された形状のボルトで、熱間鍛造で製造されています。

リングと一体化された形状のナットで、熱間鍛造で製造されています。

別呼称として蝶番ボルト、デンデンボルトとも呼ばれボルトの頭部がリングの形状をしているボルトです。

-

低圧碍子

使用荷重は、垂直吊りとします。2個使用で45度吊りの場合は、 垂直使用荷重と同じです

吊りボルトとも呼ばれており、人の手では持てない重量物を吊り上げるために使用されます アイボルト=EYE BOLT 頭部の輪の部分が目の形に似ていることからそう呼ばれているようです (諸説あり) JIS B 1168にて管理されており、寸法と使用荷重が決まっております。 ねじ長も決まっておりますので、より長い寸法をお求めの際には 足長アイボルト(ロングアイボルト)もございますので、そちらも検索してみてください ねじはいずれも全ねじ管理になります 頭部寸法はJIS規格に合わせております ※M5、M6、M14、M18、M22、M27、M33、M39、M45、M52、M56、M90、M110はJIS規格外となります。 製造メーカー規格になりますので、ご確認をお願い致します 使用上の注意として、製品の側面にアイボルトを取り付けて吊る「横吊り」・「引き起こし」と呼ばれる吊り方は破損事故などの原因になりますので、禁止されております 荷起こし作業など、どうしても横吊り作業が避けられない場合には、横吊り専用に開発された吊りボルトもございますので、是非ご確認ください。 複数社取り扱い品がございますので、詳しい情報・資料などにつきましては担当までご相談ください。 検索の際には「横吊り」で検索して頂くと、スムーズにお調べできます サンコー社員の独り言1・・・ アイボルト・ロングアイボルトでの豆知識になりますが、吊り方(使い方)で「垂直吊り」と「45度吊り」がございます。 垂直吊りは1本使いに対して、45度吊りは2本使いです。しかしながら、使用荷重は同じです。また、3個、4個となっても使用荷重は同じです。 吊りの際に首元にかかる力が真っ直ぐな垂直吊りに対して、45度吊りは斜めに力がかかるため、首元への負担が大きくなります。 そのため、2本使うとしても、耐えれる荷重が2倍になるというわけではございません。 (ちなみに45度吊りとされていますが、実際は安全第一を確かなものとするため、吊る角度は60度、又はそれ以上の角度が望ましいと言われています 浪速鉄工(株)様HPより) アイボルトの使用荷重の安全率は3倍です。ただし、必ず使用荷重の範囲内でご使用ください。 サンコー社員の独り言2・・・ 施工(締付)において頭部のリングの部分に、棒などの道具を通して締付していくという話をよく耳にするのですが、 メーカー確認をしてみたところ、「座面密着保持程度」とされており、座面密着状態からの増し締めや途中でねじが止まってしまった場合に道具を使用し締めることはやめてください、とのことでした M80など非常に大きな寸法を手で回すのは難しいとは思いますが、リングに棒を通して回すのはトルクがかかりすぎるので、やめて欲しいとのことでした 確かに締結するわけでは無いので、きつく締めればいいという物でもないのですが、ねじ屋としては締付に意識がいってしまいがちですよね サンコー社員の独り言3・・・ ロープやチェーン、スリングでのタスキ掛けは、ねじの緩みまたは過締めになり危険です。 リング部に通すロープやチェーン、スリングは、必ずアイボルト1個につき1本でご使用ください サンコー社員の独り言4・・・ 疲労度や経年劣化による劣化具合及び使用履歴があきらかではないアイボルトやアイナットの使い回しは、 安全作業を崩壊させることになりかねませんので、使い回しのご使用は避けてください。 その他、注意点は様々にございますので、気になることは何でも担当者までお問い合わせください
