ローラチェーンカップリング(本体)

Name: ローラチェーンカップリング(本体)
Brand: 椿本チエイン

・優れた耐久性
回転力は、かみ合っている強力なローラーチェーンとスプロケットの表面焼入強化された歯の全部に分担され、優れた耐久力を発揮します。
・簡単な連結・分解
ローラーチェーンの1本の継手ピンの抜差しで、簡単に両軸の連結・分解ができます。
・大きなミスアライメントを吸収
チェーンとスプロケットおよびチェーンの各種構成部品間のクリアランスが両軸の大きなミスアライメントを吸収します。
・豊富な品種
JIS規格に準拠した15品種の他、9品種で合計24品種を標準化しています。

許容偏角(°)1 種類本体のみ材質(ハブ)炭素鋼内容量1個

お気に入りに追加

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

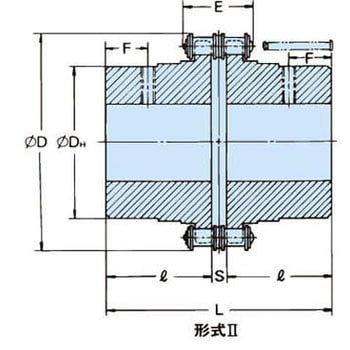

注文コード	品番選択解除 CR3812H CR4012H CR4014H CR4016H CR5014H CR5016H CR5018H CR6018H CR6022H CR8018H CR8022H CR10020H CR12018H CR12022H CR16018H CR16022H CR20018H CR20022H	寸法C(mm) 選択解除 4 6 10 12 15 22 30 40 50 68 -	外径D(Φmm) 選択解除 45 61 69 77 86 96 107 128 152 170 203 233 256 304 341 405 426 507	寸法DH(mm) 選択解除 25 35 43 50 53 60 70 85 110 115 140 160 170 210 224 280 294 374	寸法F(mm) 選択解除 14 16 20 21 26 34 36 42 46 70 100	寸法S(mm) 選択解除 4.9 7.4 9.7 11.5 15.2 18.8 22.7 30.1 37.5	寸法l(mm) 選択解除 30 36 40 45 56 63 71 80 90 100 112 140 241	チェーン最大幅E(mm) 選択解除 24 33.1 41 51.1 65.3 81.9 102.7 131.7 160.6	軸穴径d1(Φmm) 選択解除 9.5～16 11～22 11～28 16～32 16～35 18～40 18～45 22～56 28～71 32～80 40～100 45～110 50～125 56～140 63～160 80～200 88～205 98～260	軸穴径d2(Φmm) 選択解除 9.5～16 11～22 11～28 16～32 16～35 18～40 18～45 22～56 28～71 32～80 40～100 45～110 50～125 56～140 63～160 80～200 88～205 98～260	全長L(mm) 選択解除 64.9 79.4 87.4 99.7 123.5 141.2 157.2 178.8 202.7 222.7 254.1 310.1 519.5	最高回転数(min^-1[r.p.m]) 選択解除 2500 3000 3600 4800 6000	許容偏心(mm) 選択解除 0.19 0.254 0.318 0.381 0.508 0.635 0.762 1.016 1.27	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
36774053	CR8022H	22	203	140	34	15.2	71	65.3	40～100	40～100	157.2	3600	0.508	￥37,500	￥34,980	￥34,980	￥38,478 （税込）	翌日出荷返品不可地域運賃
36774062	CR10020H	30	233	160	36	18.8	80	81.9	45～110	45～110	178.8	3600	0.635	￥63,281	￥58,980	￥58,980	￥64,878 （税込）	翌日出荷返品不可地域運賃
36774071	CR12018H	50	256	170	36	22.7	90	102.7	50～125	50～125	202.7	3000	0.762	￥95,938	￥89,980	￥89,980	￥98,978 （税込）	翌日出荷返品不可地域運賃
36774087	CR12022H	40	304	210	46	22.7	100	102.7	56～140	56～140	222.7	3000	0.762	￥134,844	￥129,800	￥129,800	￥142,780 （税込）	翌日出荷返品不可地域運賃
36774096	CR16018H	68	341	224	42	30.1	112	131.7	63～160	63～160	254.1	2500	1.016	￥204,531	￥189,800	￥189,800	￥208,780 （税込）	翌日出荷返品不可地域運賃
36774105	CR16022H	40	405	280	70	30.1	140	131.7	80～200	80～200	310.1	2500	1.016	￥300,469	￥279,800	￥279,800	￥307,780 （税込）	翌日出荷返品不可地域運賃
36774114	CR20018H	-	426	294	100	37.5	241	160.6	88～205	88～205	519.5	2500	1.27	￥500,000	￥469,800	￥469,800	￥516,780 （税込）	6日以内出荷返品不可地域運賃
36774123	CR20022H	-	507	374	100	37.5	241	160.6	98～260	98～260	519.5	2500	1.27	￥726,563	￥679,800	￥679,800	￥747,780 （税込）	6日以内出荷返品不可地域運賃
36773956	CR3812H	4	45	25	14	4.9	30	24	9.5～16	9.5～16	64.9	6000	0.19	￥1,320				取扱い終了返品不可	代替品有
36773965	CR4012H	10	61	35	16	7.4	36	33.1	11～22	11～22	79.4	6000	0.254	￥2,030				取扱い終了返品不可	代替品有
36773974	CR4014H	10	69	43	16	7.4	36	33.1	11～28	11～28	79.4	4800	0.254	￥2,640				取扱い終了返品不可	代替品有
36773983	CR4016H	6	77	50	20	7.4	40	33.1	16～32	16～32	87.4	4800	0.254	￥3,040				取扱い終了返品不可	代替品有
36773992	CR5014H	12	86	53	21	9.7	45	41	16～35	16～35	99.7	4800	0.318	￥3,850				取扱い終了返品不可	代替品有
36774001	CR5016H	12	96	60	21	9.7	45	41	18～40	18～40	99.7	4800	0.318	￥4,360				取扱い終了返品不可	代替品有
36774017	CR5018H	12	107	70	21	9.7	45	41	18～45	18～45	99.7	4800	0.318	￥5,890				取扱い終了返品不可	代替品有
36774026	CR6018H	15	128	85	26	11.5	56	51.1	22～56	22～56	123.5	4800	0.381	￥8,120				取扱い終了返品不可	代替品有
36774035	CR6022H	15	152	110	26	11.5	56	51.1	28～71	28～71	123.5	3600	0.381	￥11,880				取扱い終了返品不可	代替品有
36774044	CR8018H	30	170	115	26	15.2	63	65.3	32～80	32～80	141.2	3600	0.508	￥16,040				取扱い終了返品不可	代替品有
