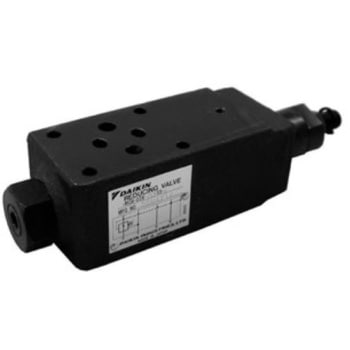

02シリーズスタック形 低圧減圧弁
02シリーズスタック形の低圧減圧弁です。
- 仕様
- ドレン記号：内部ドレン形
- 質量(kg)
- 1.4
- 形式
- モジュラースタック形低圧減圧弁
- 呼び径
- 1/4
- 最大流量(L/min)
- 20
- 最高使用圧力(MPa[kgf/cm2])
- 7[70]
- 圧力調整範囲(MPa[kgf/cm2])
- 0.15～3.5[1.5～35]
- 取付方向
- 圧力調整ねじ：Bポート側調整
- 適合流体
- 石油系作動油、水・グリコール系作動油
- 制御ポート
- Pポート
- 圧力変化量(MPa[kgf/cm2])/ねじ回転
- 0.89[8.9]/1回転
- 内容量
- 1個
注意
※良好な減圧性能を得るために、1次側主回路と2次側減圧回路の圧力差は0.4MPa(4kgf/cm2)以上にしてください。※タンク配管は、他のタンク配管と合流せず、直接タンクへ接続してください。
※低圧からの調圧を必要とする場合には、タンクポートの背圧の影響を少なくするため、外部ドレン形を使用してください。
