9ページ目: 超硬エンドミル

非鉄加工に適した標準仕様です。 底面の加工面品位向上に効果的です。 DLCコーティングを採用し、高い耐溶着性を発揮します。 被削材：銅合金、アルミ合金、プラスチック。

高硬度鋼用の無限コーティングプレミアムと独自の刃先形状により耐チッピング性に優れ、びびり振動を抑制することにより仕上げ加工面が向上!65HRCまでの高硬度鋼に対応!

不等分割・不等リードの採用で更に刃部の剛性を高めた設計により、ビビリを最大限に抑え高能率な加工を実現!側面加工・溝加工・突込み加工によるアプローチに対応した多機能な性能を実現する新開発の特殊刃形状を採用。無限コーティングを採用し、長寿命で安定した加工が可能となります。被削材への干渉を防ぐロングネックタイプ、首下長は外径の3倍・4倍・5倍をラインナップ!

高硬度鋼加工用の無限コーティングプレミアムの採用で、65HRCまでの高硬度鋼に対応。3枚刃の採用とボールエンドミルより大きなピックフィードで加工能率が向上!5軸加工で使用することによりカットポイントを一定のまま大きなピックフィードをとれ高い生産性を実現致します。

あらゆる用途と被削材に対応する汎用性の高い工具です。3回まで再研磨・再コーティングが可能です。

刃長が刃径の3倍～最大12倍までラインナップ。

高硬度材・焼き入れ鋼の直彫り加工。4枚刃によるさらなる高能率加工が可能。

高硬度材加工用3枚刃テーパネックボールエンドミルです。すくい角をネガティブに設定した独自の刃形状により、耐摩耗性の向上を実現しました。バックテーパ化により、切削抵抗を低減しました。荒加工から仕上げ加工まで対応可能です。外径交差：0/-0.015

シームレス刃形により、良好な仕上げ面を実現します。炭素鋼から高硬度鋼まで幅広い被削材で優れた性能を発揮します。耐欠損性に優れ、鍛造型などの荒加工や中荒加工に最適。

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用によりウェット加工での信頼性向上。 耐摩耗性・耐熱性を高めたGSXコ-トの採用により信頼性・寿命向上。 大きなすくい角と独自溝形状により、切れ味・切りくず排出性向上。 耐欠損性重視のCタイプ(ギャッシュランド付)。

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用によりウェット加工での信頼性向上。 耐摩耗性・耐熱性を高めたGSXコ-トの採用により信頼性・寿命向上。 大きなすくい角と独自溝形状により、切れ味・切りくず排出性向上。 耐欠損性重視のCタイプ(ギャッシュランド付)。

グラファイト電極加工用4枚刃ダイヤモンドコーティングロングネックラジアスエンドミル。グラファイト加工に最適な独自のダイヤモンドコーティング膜の採用により、抜群の耐摩耗性を実現。密着性にも優れたコーティング膜で、さらに刃形状を最適化することで長寿命を達成。

超硬合金を長寿命で切削できるロングネックボールエンドミルです。切削抵抗を低減させる新世代の刃先処理を施し切れ刃の損傷を抑制します。ダイヤモンド皮膜の最適化により耐摩耗性が大幅に向上しました。荒から中仕上げ加工に最適です。

従来品と精度が同等で、価格をお求めやすくした小径超硬エンドミル「V シリーズ」にアルミ、銅加工用DLCCOAT ロングネックスクエアを新たにラインナップしました。DLCCOAを採用し優れた耐溶着性と耐摩耗性を実現しました。アルミ、銅加工用に最適なシャープな刃形状により加工面のバリ発生を抑制します。

バリ極小化への挑戦。上面、下面のバリを抑制し、切削バランスが良好な「ダブルヘリカル」を採用。薄板のトリミング加工においてもビビりなく安定した加工を実現。

汎用領域で優れた防振性能を発揮し、等リードの採用で再研磨も容易。性能とコストのバランスを最適化した防振エンドミルです。

新コーティングと超微粒超硬母材との組合わせにより、耐熱・耐摩耗性を向上。R刃の強ねじれ角による切削抵抗緩和。独自のポケット形状 + ポケットエリア拡大により、切りくず排出性向上。

汎用領域で優れた防振性能を発揮し、等リードの採用で再研磨も容易。性能とコストのバランスを最適化した防振エンドミルです。

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用によりウェット加工での信頼性向上。 耐摩耗性・耐熱性を高めたGSXコ-トの採用により信頼性・寿命向上。大きなすくい角と独自溝形状により、切れ味・切りくず排出性向上。耐欠損性重視のCタイプ(ギャッシュランド付)。

高い抗折力と耐熱衝撃性に優れた微粒超硬母材の採用によりウェット加工での信頼性向上。 耐摩耗性・耐熱性を高めたGSXコ-トの採用により信頼性・寿命向上。大きなすくい角と独自溝形状により、切れ味・切りくず排出性向上。切れ味重視のSタイプ(シャープコーナー)。Sタイプは隅残り除去加工に最適です。

深い位置の側面加工や幅の広い側面加工に適しています。

深い溝や深い場所の加工に適しています。

深い場所の側面仕上加工に適しています。

銅電極を高能率かつ高精度に加工するロングネックラジアスタイプのDLC超硬エンドミル。外径1mm以上は3枚刃に設定することで、高能率加工を実現します。さらに、銅電極加工に最適な切れ刃形状と優れた刃径精度とコーナR精度により、高精度な加工を実現します。耐溶着性や潤滑性が求められる銅合金などの非鉄金属に抜群の威力を発揮するDLC-IGUSSコーティングを採用し、長時間安定した加工精度が得られます。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// 防振スクエアエンドミルの4346MTのボールバージョン。CGコーティングは硬度4200HV、耐熱温度1100°をマークしており多層コーティングで表面に滑り性をもたせステンレス、鋼全般に使用できます。より切れ味を持たせハイスペックコーティングにより刃先欠損を担保しながら高い加工条件でより安定性を持たせ、長寿命に使用できるコンセプトで開発されたボールエンドミルです。ステンレスには抜群の威力を発揮いたします。

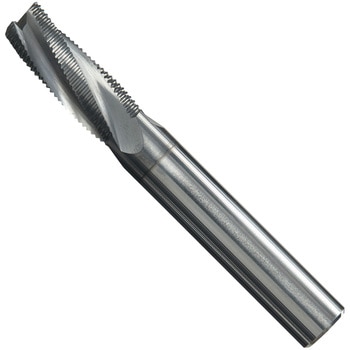

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの強ねじれ防振型ラフィングエンドミルです。高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの中ねじれ防振型ラフィングエンドミルです。刃形も高速切削が可能なファインニックにしております。CGコーティングは非常に高いスペックをもち、コーティングの硬度は4200HV、最高使用温度1100°をマークし乾湿両用で使用できます。多層コーティングで表面に滑り性をもたせ、耐熱合金、ステンレス、鋼全般に使用できます。ハイスペックコーティングにより刃先欠損を担保しながら高い加工条件でより安定性を持たせ、長寿命に使用できるコンセプトで開発されたエンドミルです。ステンレスには抜群の威力を発揮いたします。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// SUSや耐熱合金に対してのポケットや溝加工へのアプローチとして3枚刃のラフィングをラインナップ(もちろん鉄にも使用可能です)。通常3枚刃の場合4枚刃に比べて送りスピードを上げにくいですが、ラフィング形状にすることにより加工抵抗を抑え送りスピードを上げ易くする事と、切粉の排出をよりスムーズにするコンセプトのもとに開発いたしました。耐熱合金に相性の良いCGコーティングを施しておりますのでSUS316、インコネルやハステロイなどの難削材の加工に非常に良い効果を発揮できます。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// TOTIMEの弱ねじれ防振型ラフィングエンドミルです。弱ねじれはZ軸方向に負荷をかけたくない薄板の加工等に最適です。高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// CGコーティングは非常に高いスペックをもち、コーティングの硬度は4200HV、最高使用温度1100°をマークし乾湿両用で使用できます。多層コーティングで表面に滑り性をもたせ、耐熱合金、ステンレス、鋼全般に使用できます。ハイスペックコーティングにより刃先欠損を担保しながら高い加工条件でより安定性を持たせ、長寿命に使用できるコンセプトで開発されたエンドミルです。ステンレスには抜群の威力を発揮いたします。

刃径公差12≧0～-0.02 / 12<0～-0.03 シャンク公差h6 /// 高硬度用のPOWERコーティングは母材との密着性も高く、コーティング硬度3800Hv、耐熱性1000度、高リッチにアルミ成分を配合しているためコーティング表面に熱がかかることにより酸化アルミの形成膜ができ非常に硬くて耐摩耗性に優れたコーティング膜を形成します。水溶性切削液の使用とともに加工も行えますが、コーティングの良さを最大限に活かす場合はドライ加工を推奨いたします。SCMやSKDといった生材においてもこちらのPOWERコーティングをご使用することをお勧めいたします。

突込み・ランピング・溝加工での安定加工が可能です。内部クーラントのねじれ穴採用と最適化された切れ刃形状により高能率加工を実現しました。

切れ味と切りくず排出性に優れ、びびり振動抑制効果の切れ刃が、安定した非鉄材料の部品加工を実現。首下長DC×3と5のロングネックスクエアエンドミルです。びびり振動抑制効果を備える切れ刃により、優れた面品位が得られます。

最大テーパー角15°まで標準化した小径テーパーボールエンドミルです。

最大テーパー角15°まで標準化した小径テーパーエンドミルです。

一般鋼材から非鉄、樹脂まで幅広い適用が可能です。

高精度なラジアス形状でコーナーRと底面ストレートを同時に加工出来ます。

高出力機械の性能を最大限活用。航空機の大型アルミ部品の高能率加工に最適。80kW超の高出力機械にはAEROシリーズが最適。 高出力機械に対応:高剛性な工具形状。優れた切りくず排出性:溝フォーム。 優れた耐溶着性・潤滑性:DLCコーティング。切れ味抜群:シャープな刃先。 AERO-ETL:仕上げ加工用 3刃ロング
