制御機器は機器を制御する回路の為のスイッチ、リレー、コントロールボックス等の総合カテゴリーです。制御機器のリレーとは、スイッチやタイマーと連動し一定条件で電流のオン・オフを行うものです。制御機器内には電源の接点があり、国際規格のIEC規格に準拠しているものや、JISに準拠しているものがあります。JISとIECは内容の整合がはかられていますが、その対応はIDT、MOD、NEQと分かれています。この中でNEQはIECと同等とは認められません。
特価
本日12月22日(月)は、制御機器/はんだ・静電気対策用品カテゴリの全商品がキャンペーンコード入力で通常価格より
10％
引き！
キャンペーンコード
000025251219
キャンペーンコードのご利用方法
※特価からの更なる割引はございません
オムロンの品番探しにお役立てください
関連キーワード
RoHS
電源電圧(V)DC24
RoHS指令(10物質対応)対応
耐電圧(V/min)DC500(電源端子-入力端子、比較出力端子間、入力端子-比較出力端子間)
CE-対応品なし
抵抗値1KΩ±10%
仕様シャフトロック機構
セット内容WA2W(周波数設定器)、MEM-40(目盛板)、K-3(つまみ)
材質目盛板/アルミ、つまみ/フェノール樹脂
色地色：黒、文字色：銀白
定格電力(W)2
板厚(mm)目盛板/0.5
絶縁抵抗(MΩ)DC500V 100以上
耐電圧(V)AC700 1分間
1台
￥3,698
税込￥4,068
当日出荷
プラグイン形の4点警報器(2点用も用意)。実量表示・設定可能。
ヒステリシス幅変更可能。オンディレータイマ。上限、下限設定可能。
前面キーにより設定可能。設定値をソフトキーによりロック可能。
警報時接点オンまたはオフが選択可能。外気が侵入しない密閉形リレーを採用。
接点は200V AC系と100V DC系で使用可能。DINレール密着取付可能。
アプリケーション例・・・アナンシエータ(集合形警報装置)入力用。
シーケンス制御用アナログ値警報接点。機器の異常警報用。
お客様がよく使用される設定項目を集約した「初期設定モード」を搭載。この項目を設定すれば制御開始できます。
時間とSV(目標値)を9ステップ設定できる、簡易プログラム機能を標準搭載(1パターン)。
直流電流出力形の場合、簡易変換機として使用可能です。入力信号を絶縁された4～20mADCに変換して出力します。
パソコンに接続して、机の上でも簡単に各種設定が行えます(ツールケーブル別売)、専用ソフトウェア(無償)が必要です)
制御方式オートチューニング付PID制御
入力種類熱電対/測温抵抗体/電流/電圧
首下長(mm)60
寸法(幅W×高さH)(mm)48×48
入力マルチレンジ
RoHS指令(10物質対応)対応
耐電圧(V/min)AC2000(入力-出力-電源各端子間相互)
CE-対応品あり
バックライト2色LED(赤/緑)付きネガLCD表示で高い視認性を実現。入力は測温抵抗体(2種)、熱電対(10種)のワイドレンジ。フロントキー操作による簡単設定。ちらつきを抑える平均化処理機能搭載。温度シフト機能、温度単位切替え機能を搭載。MAX/MIN表示の確認ができます。奥行き(首下)80mmの短胴サイズ。感電防止の端子カバーを標準装備。フロント部は保護構造NEMA4X準拠(IP66相当)の防水・防塵構造。UL規格適合認証(マークライセンス認定)。CEマーキングに適合
JIS準拠品です。
スイッチなし
寸法(Φmm)30
シャフト形状溝形
抵抗体炭素皮膜
直径(Φmm)31±1
シャフト長さL(mm)20
抵抗変化特性直線形
種別1軸単連形
耐電圧AC1000V 1分間
最大使用電圧(V)DC500または定格電力のいずれか小さい方
抵抗値(残留)3Ω以下
回転トルク(mN・m[gfcm])5～30[51～306]
回転角度(°)(電気的)280±10(機械的)300±5
抵抗値許容差(%)±10
ストップ強度(mN・min[kgf・cm min])1000[10.2]
絶縁抵抗(MΩ)100以上(DC1000V)
付属品取付ナット、平ワッシャー、スプリングワッシャー
締付け能力(ナット)1470mN・m max[15kgf・cm max]
接触抵抗(Ω)(変化)3%又は3Ωの大なる方以下
特性(抵抗変化)直線形
半田付け性235℃、5sec
仕様炭素系
形状パネル取り付け形
使用温度範囲(℃)-10～+85
シャフト長さ(mm)20
マルチ入力で各種プロセス計測指示に対応。熱電対(10種類)、測温抵抗体(2種類)、直流電流(2種類)、直流電流(4種類)に対応。
警報出力3点を標準装備。警報動作の種類、および励磁/非励磁は、キー操作で簡単に切替え可能。
伝送出力(4～20mA DC)機能を標準装備。
防塵防滴構造(IP66)。IP66構造により、埃や水がかかる環境下でも使用可能。
質量(g)約300
取付方式制御盤埋込方式(取付可能なパネルの厚さ：1～8mm)
入力種類直流電流/直流電圧/熱電対/測温抵抗体
出力【警報1出力(A1)、警報2(A2)、警報3出力(A3)】警報動作の選択、励磁/非励磁の選択は、キー操作で選択可能警報なし、上限動作、下限動作、待機付上限動作、待機付下限動作、上下限範囲動作(※1)、入力が小数点付の場合、マイナス側設定の下限値は、-199.9、プラス側設定の上限値は999.9です。入力が直流電流又は直流電圧の場合、設定範囲はスケーリング下限値～スケーリング上限値(※1)：警報3(A3)のみ選択できます。(上下限範囲動作は、A1設定値、A2設定値により動作します。)設定精度：指示精度と同じ動作：ON/OFF動作動作すきま：熱電対、測温抵抗体の場合0.1～100.0℃(°F)、直流電流、直流電圧の場合、1～1000(小数点の位置は小数点位置選択に従う)出力：リレー接点 1a 3A 250V AC(抵抗負荷)、電気的寿命：10万回
耐電圧入力端子-接地端子間、入力端子-電源端子間 1.5kV AC 1分間 電源端子-接地端子間 1.5kV AC 1分間出力端子-接地端子間、出力端子-電源端子間 1.5kV AC 1分間(出力端子：A1出力端子、A2出力端子、A3出力端子、伝送出力端子、通信端子)
精度【熱電対】各入力スパンの ±0.2%±1 デジット以内または 2℃(4°F) 以内のどちらか大きい値ただし、RまたはS入力で0～200℃(0～400°F) の範囲は、±6℃(12°F)以内、B入力で0～300℃(0～600°F)の範囲内は、精度保証外K， J， E， T， N 入力で0℃(32°F)未満は入力スパンの±0.4%±1デジット以内【測温抵抗体】各入力スパンの±0.1%±1デジット以内または±1℃(2°F)以内のどちらか大きい値【直流電流、直流電圧】各入力スパンの±0.2%±1 デジット以内
入力電圧(V)0～10
材質(ケース)難燃性樹脂
入力【熱電対】K， J， R， S， B， E， T， N， PL-Ⅱ， C(W/Re5-26) 外部抵抗：100Ω以下(ただし、B入力の場合、外部抵抗は40Ω)以下【測温抵抗体】Pt100， JPt100 3 導線式 (1線当たりの許容入力抵抗：10Ω以下)【直流電流】0～20mA DC、4～20mA DC 入力インピーダンス：50Ω(受信抵抗器 50Ωを入力端子間に接続)、許容入力電流：50mA以下(受信抵抗器 50Ωを使用した場合)【直流電圧】0～1V DC 入力インピーダンス：1MΩ以上、許容入力電圧：5V以下、許容信号源抵抗：2kΩ以下 0～5V DC， 1～5V DC， 0～10V DC 入力インピーダンス：100kΩ以上、許容入力電圧：15V以下、許容信号源抵抗：100Ω以下
設定方式シートキー入力
外形寸法(幅W×高さH×奥行D)(mm)96×48×110
機能センサ補正、設定値ロック、停電対策、自己診断、自動冷接点温度補償(熱電対のみ)、センサ断線警報、入力異常、ホールド機能、ウォームアップ表示
表示桁数5桁
表示器PV：赤色4桁(文字寸法：高さ16×幅7.2mm)、SV：緑色4桁(文字寸法：高さ7.4×幅4.0mm)
消費電力(VA)約8
周囲湿度(%RH)35～85(結露しない事)
サンプリング周期(入力)250ms
防塵・防滴IP66
安全規格UL認証：入力定格100～240V AC、24V AC/DC ファイルNo.E159038
入力電流(A)0～0.02
周囲温度(℃)0～50
絶縁抵抗500V DC 10MΩ以上
伝送出力分解能：1/12000、直流電流：4～20mA DC(負荷抵抗 最大550Ω)、出力精度：出力スパンの±0.3%以内
仕様●マルチSP機能：最大8個の目標値(SP0～SP7)を記憶し、イベント入力、キー操作、またはシリアル通信によって選択可能●推奨ヒューズ：T2A、AC250V タイムラグ低遮断容量●設置環境：過電圧カテゴリⅡ、汚染度2(EN/IEC/UL 61010-1)●電磁妨害の影響(EN 61326-1による)：熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力 ：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力 ：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力 ： ±1%FS±1ディジット以下CT入力 ： ±5%FS±1ディジット以下リモートSP入力：±1%FS±1ディジット以下●マニュアルリセット値：0.0～100.0%(0.1%単位)●設定ツール用ポート：上面 ：USB-シリアル変換ケーブル 形E58-CIFQ2を使用して、パソコン側USBポートと接続
形状DIN48×48
質量(g)本体：約120、取り付けアダプタ：約10
使用温度範囲(℃)-10～55(結露、氷結しないこと)/3年保証時：標準単体取り付けにて-10～50(結露、氷結しないこと)
規格[認証規格]cULus： UL 61010-1/CSA C22.2 No.61010-1 、KOSHA(Sマーク)認証(一部形式のみ)、韓国無線規則(電波法：KCマーク)(一部形式のみ)、ロイド規格
保護構造前面：IP66、リアケース：IP20、端子部：IP00
適合規格EN 61010-1(IEC 61010-1)、RCM
制御方式ON/OFFまたは2自由度PID(オートチューニング付き)
文字高(mm)PV：15.2、SV：7.1
設定方式前面キーによるデジタル設定
保存温度(℃)-25～65(結露、氷結しないこと)
制御出力リニア電流出力/電圧出力(SSR駆動用)
その他の機能マニュアル出力、加熱冷却制御、ループ断線警報機能、SPランプ、警報機能、ヒータ断線検出機能(SSR故障含む)、40%AT、100%AT、操作量リミット、入力デジタルフィルタ、セルフチューニング、ロバストチューニング、PV入力補正、ラン/ストップ、プロテクト、開平演算機能、操作量変化率リミット、簡易演算、温度ステータス表示機能、簡易プログラム機能、入力移動平均、表示輝度設定
入力インピーダンス(Ω)電流入力150以下、電圧入力1M以上(形ES2-HB-N/THB-Nを接続する際は、1：1接続でご使用ください)
指示方式11セグメントデジタル表示および単発光表示
メモリー不揮発性メモリ(書込回数：100万回)
高度(m)2000以下
絶縁抵抗(MΩ)20以上(DC500V印加)
使用周囲温度(℃)-10～55(ただし、結露または氷結しないこと)/3年保証時：標準単体取り付けにて-10～50(ただし、結露または氷結しないこと)
指示精度熱電対：(指示値の±0.3%または±1℃の大きい方)±1ディジット以下 白金測温抵抗体：(指示値の±0.2%または±0.8℃の大きい方)±1ディジット以下アナログ入力：±0.2%FS±1ディジット以下CT入力：±5%FS±1ディジット以下[周囲温度23℃]
電圧の影響熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力 ：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力 ：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力 ： ±1%FS±1ディジット以下CT入力 ： ±5%FS±1ディジット以下リモートSP入力：±1%FS±1ディジット以下
使用周囲湿度相対湿度25～85%
EMC規格EMI：EN61326-1、放射妨害電界強度：EN 55011 Group1 classA、雑音端子電圧：EN 55011 Group1 classA、EMS：EN 61326-1、静電気放電イミュニティ：EN 61000-4-2、電磁界強度イミュニティ：EN 61000-4-3、バーストノイズイミュニティ：EN 61000-4-4、伝導性妨害イミュニティ：EN 61000-4-6、サージイミュニティ：EN 61000-4-5、電圧ディップ/電断イミュニティ：EN 61000-4-11
温度の影響熱電対入力(R、S、B、C/W、PLⅡ)：(指示値の±1%あるいは±10℃の大きい方)±1ディジット以下その他の熱電対入力 ：(指示値の±1%あるいは±4℃の大きい方)±1ディジット以下白金測温抵抗体入力 ：(指示値の±1%あるいは±2℃の大きい方)±1ディジット以下アナログ入力 ： ±1%FS±1ディジット以下CT入力 ： ±5%FS±1ディジット以下リモートSP入力：±1%FS±1ディジット以下
標高(m)2000以下
許容電圧変動範囲：電源電圧の85～110%
制御周期0.1、0.2、0.5、1～99s(1s単位)
比例帯(P)温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)冷却用：温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.1～999.9%FS(0.1%FS単位)
積分時間(I)0～9999s(1s単位)、0.0～999.9s(0.1s単位)冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
微分時間(D)0～9999s(1s単位)、0.0～999.9s(0.1s単位)冷却用：0～9999s(1s単位)、0.0～999.9s(0.1s単位)
信号源抵抗の影響熱電対：0.1℃/Ω以下(100Ω以下)、白金測温抵抗体：0.1℃/Ω以下(10Ω以下)
保管温度(℃)-25～65(ただし、結露または氷結しないこと)
入力形式熱電対/白金測温抵抗体/非接触温度センサ/アナログ入力
警報設定-1999～9999(小数点位置は入力種別による)
バンク切替機能なし
設定ツールCX-Thermo Ver.4.5以上
耐電圧(V/min)AC3000 50または60Hz(異極充電部端子)
衝撃(誤動作)(m/s2)100 3軸方向 各3回
衝撃(耐久)(m/s2)300 3軸方向 各3回
入力詳細フルマルチ入力
制御出力詳細リニア電流出力DC4～20mA/DC0～20mA 負荷500Ω以下 分解能 約10000 電圧出力(SSR駆動用)出力電圧 DC12V±20%(PNP) 最大負荷電流 21mA、 短絡保護回路付き
調節感度温度入力：0.1～999.9℃/°F(0.1℃/°F単位)、アナログ入力：0.01～99.99%FS(0.01%FS単位)
サンプリング周期(ms)(入力)50
使用周囲湿度(%RH)相対湿度25～85
振動(誤動作)Hz10～55 20m/s2 3軸方向 10min
振動(耐久)Hz10～55 20m/s2 3軸方向 2h
制御出力1リニア電流出力
制御出力2電圧出力(SSR駆動用)
数字表示、入出力表示は見やすいグリーン表示。(表示数字は、緑色LED、文字高8mm)
防塵カバーを標準装備。防塵カバーの上から、設定器の操作が可能。
前面外形は、DINサイズ(72×72mm)奥行寸法は103.5mmの小型です。
DC12V50mAのセンサ用電源を内蔵。
取付方式埋込・据置取付両用
適合ソケットKF-03(据置取付用)、KB-03(埋込取付用)
質量(g)500
耐電圧AC2kV 1分間(AC電源端子、E端子、リレー接点端子各相互間)
動作方式A形(一定時間出力形、自動リセット)/B形(出力保持形)両用
入力電圧(V)【計数入力】(L)0～2/(H)6～30【外部リセット】(L)0～2/(H)6～30
センサ用電源DC12V±2V 50mA
電源電圧(V)AC90～132/180～264(50/60Hz)
保存温度(℃)-20～+55
出力電流(mA)(ソース)2.5/(シンク)8.0
絶縁抵抗(MΩ)20以上(DC500V)
使用周囲温度(℃)0～+40(通電時)、-10～+50(記憶保持時)
寿命電気的/100万回以上(AC250V抵抗負荷)機械的/1000万回以上
出力時間A形/(可変)、B形/自己保持
耐ノイズ1μs幅 矩形波パルス 1kV
回路数(接点出力)トランスファー1回路(1c)
入力抵抗【計数入力】(接点入力)6kΩ/(無接点入力)12kΩ【外部リセット】6kΩ
接点容量AC250V2A
出力抵抗1.2kΩ(無負荷電圧12V)
出力耐電圧(V)45
コンパクトなボックス形4点警報設定器
1台で上上限、上限、下限、下下限の4点警報が可能
ドライバ設定形
出力接点はトランスファ形(c接点)
外気が侵入しない密閉形リレーを採用
リレー接点は110V DC使用可能
耐電圧2000V AC
DINレール取付とねじ取付可能
密着取付可能
構造ボックス形 表面端子構造
接続方式M3.5ねじ端子接続
供給電源85～132V AC(許容範囲 85～132V AC、47～66Hz)
明るさセンサ制御 無線調光システム「WiLIA」対応。無線調光通信方式「WiLIA」専用照明器具を、調光信号線なしで調光制御が可能。調光信号線が不要のため、配線工事なしでレイアウト変更が可能。外光に合わせた目標照度への自動制御による省エネ。年間プログラムタイマを併用し、スケジュール連動が可能。リニューアル・新築とも、導入後でも柔軟な運用変更が可能です
用途照度の設定に必要なフル2線式リモコンスマート設定器です
仕様データ保存件数：1システム分(調光T/U付明るさセンサ最大28台分)、適合調光T/U付明るさセンサ：WRT1700、WRT1701
適合照明器具：パナソニック製WiLIA対応照明器具(起動方式RX、RY)
質量(g)約100
使用温度範囲-10℃から+40℃
寸法(幅W×高さH)(mm)43×191
定格入力電圧(V)DC3(単3アルカリ乾電池×2本 ※乾電池は付属されていません)
機能設定機能：無線ペアリング設定、調光T/U付明るさセンサのフル2線アドレス設定、調光T/U付明るさセンサの自動調光制御設定
通信方式Bluetooth：2.4GHz Bound FHSS
到達距離(m)赤外線(スマート設定器～照明器具、明るさセンサ)：14
オートパワーオフ5分±10秒
電池寿命連続動作11時間または赤外線設定回数2、500回
電波到達距離(m)無線通信(920MHz帯)電波到達距離(スマート設定器～明るさセンサ)：障害物のない場所での水平見通し距離35(周囲環境により異なります)
BluetoothBluetoothVer4.2(Bluetooth Low Energy対応)Class2
通信距離(m)(スマート設定器～スマートフォン)障害物のない場所での水平見通し距離5(周囲環境により異なります)
使用周波数(MHz)無線通信(920MHz帯)：923.8～927.8(全11波中の1波を使用。1システムあたり1つの無線チャンネルを使用)
遠赤外線機能副搬送波：36.7kHz±5kHz
1台
￥68,980
税込￥75,878
4日以内出荷
応答速度約25ms(0～90%)
RoHS指令(10物質対応)対応
耐電圧(V/min)AC2000(入力-出力-電源各端子間相互)
CE-対応品なし
RoHS指令(10物質対応)対応
耐電圧(V/min)AC2000(入力-出力-電源各端子間相互)
CE-対応品あり
1個
￥2,998
税込￥3,298
当日出荷
仕様●追加処理：なし
質量(g)約200(ベースソケット含む)
種類絶縁形レシオ・バイアス設定器
入力種類DC1～5V
出力DC1～5V
消費電力約2.2VA
材質(ケース)耐熱性ABS樹脂
電源電圧(V)DC24
入力インピーダンス(Ω)1000000
応答時間(秒)0.025(90%応答にて)
使用周囲温度(℃)-5～55
取付け方法壁取付けまたはDINレール取付け
負荷抵抗25kΩ以上
起動電流(A)0.11以下
関連資料寸法、仕様情報(1.4MB)
使用周囲湿度(%RH)90以下(結露のないこと)
1個
￥87,980
税込￥96,778
16日以内出荷
【付属】トレーサビリティー証明書+作業用計測器成績書～標準器校正成績書(和文)
仕様●追加処理：トレーサビリティ証明書付き
質量(g)約200(ベースソケット含む)
種類絶縁形レシオ・バイアス設定器
入力種類DC4～20mA
出力DC4～20mA
材質(ケース)耐熱性ABS樹脂
入力インピーダンス(Ω)50
応答時間(秒)0.025(90%応答にて)
使用周囲温度(℃)-5～55
取付け方法壁取付けまたはDINレール取付け
負荷抵抗750Ω以下
関連資料寸法、仕様情報(1.4MB)
使用周囲湿度(%RH)90以下(結露のないこと)
種類ファイバアンプ
材質(ケース)耐熱ABS、(ケースカバー)ポリカーボネート
使用周囲温度(℃)-10～+55(4～7台密着時：-10～+50、8～16台密着時：-10～+45)(但し、結露および氷結しないこと)
保存温度範囲(℃)-20～+70
保存湿度範囲35～85%RH
使用湿度範囲35～85%RH
使用周囲照度(Lx)白熱ランプ： 受光面照度3000以下
感度ボリウムインジケータ(指針部：赤色バックライト)付12回転ボリウム装備
電源電圧(V)DC12～24±10% リップルP-P10%以下
耐電圧(V)AC1000 1分間 充電部一括・ケース間
消費電力(mW)840以下(電源電圧24V時消費電流35mA以下)
絶縁抵抗DC250Vメガにて20MΩ以上 充電部一括・ケース間
出力動作入光時ON/非入光時ON 切換スイッチにて選択
動作表示灯橙色LED(出力ON時点灯)
安定表示灯緑色LED(安定入光時、安定非入光時点灯)
短絡保護装備
自動干渉防止機能装備(ファイバ4セットまで密着取り付け可能)
タイマ機能オフディレイタイマ装備 有効(約10msまたは約40ms)/無効切換式
耐振動(耐久)10～150Hz 複振幅0.75mm XYZ各方向2時間
耐衝撃(m/s2)耐久98(約10G) XYZ各方向5回
質量(g)約15
質量(g)約200(ベースソケット含む)
使用周囲温度(℃)-5～55
使用周囲湿度(%RH)90以下(結露のないこと)
応答時間(秒)0.025(90%応答にて)
材質(ケース)耐熱性ABS樹脂
取付け方法壁取付けまたはDINレール取付け
関連資料寸法、仕様情報(1.4MB)

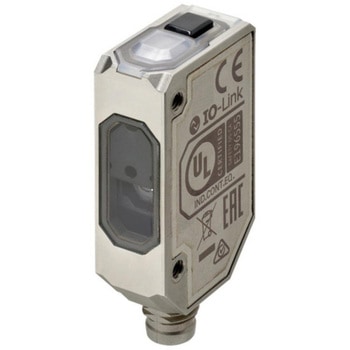

検出が難しいワーク(曲面、光沢、鋳物表面)に対し、設計・立上げ時の誤検出でセンサの再選定や設置調整が必要なことがありました。
E3ASシリーズなら、曲面、光沢、鋳物表面の影響を受けにくく安定検出でき、設計・立上げの期間短縮を実現します。
検出方式三角測距
発光波長(nm)660
光源(発光波長)赤色レーザー
難しいワークの安定検出で設備設計・立上げの期間短縮
センサの設置可能な場所の拡大で新規・改造設計の工数削減
電源電圧(V)DC10～30(リップル(p-p)10%含む)Class2
種類ファイバユニット
光色赤
投光素子赤色LED(変調式)
電源電圧(V)DC12～24 ±10% リップルP-P10%以下
出力NPNトランジスタ・オープンコレクタ、(最大流入電流)100mA(連結5台以上の場合50mA)、(印加電圧)30V DC以下(出力-0V間)、(残留電圧)1.5V以下、(流入電流100mAにて、連結5台以上50mAにて)
出力動作入光時ON/非入光時ON 切換スイッチにて選択
短絡保護装備
応答時間250μs以下(S-D/STD)、2ms以下(LONG) 切換スイッチにて選択
動作表示灯橙色LED(出力ON時点灯)
安定表示灯緑色LED(安定入光時、安定非入光時点灯)
感度ボリウムインジケータ(指針部：赤色バックライト)付12回転ボリウム装備
自動干渉防止機能装備(ファイバ4セットまで密着取り付け可能)
使用周囲温度(℃)-10～+55(4～7台連結時)-10～+50、(8～16台連結時)-10～+45(但し、結露および氷結しないこと)、(保存時)-20～+70
使用周囲湿度35～85%RH、(保存時)35～85%RH
使用周囲照度(Lx)(白熱ランプ)受光面照度3000以下
耐電圧(V)(充電部一括・ケース間)AC1000 1分間
絶縁抵抗(MΩ)(充電部一括-ケース間)DC250Vメガにて20以上
耐振動(耐久)10～150Hz 複振幅0.75mm XYZ各方向2時間
耐衝撃(耐久)98m/s2(約10G) XYZ各方向5回
材質(ケース)耐熱ABS、(ケースカバー)ポリカーボネート
配線長0.3mm2以上のケーブルにて全長100mまで可能
消費電力(mW)840以下(電源電圧24V時消費電流35mA以下)
接続方式コネクタ接続式(ワンタッチケーブルは付属されていません)
タイマ機能オフディレイタイマ装備、有効(約10msまたは約40ms)/無効 切換式
質量(g)約15
RoHS指令(10物質対応)対応
1個
￥14,980
税込￥16,478
4日以内出荷
背景や色の影響を受けずに光沢のある凸凹ワークもらくらく検出。BGS/FGS切替方式により、いろんな検出物体/背景のコンビネーションに対応。独自の外乱光回避アルゴリズムにより、インバータ蛍光灯にも強い。応差の距離が小さく、微小段差の検出も可能。IP67の保護構造、相互干渉防止機能、EN規格標準
Relay出力、SSR駆動出力、電流出力、多様な制御出力です。
用途包装機などに。
質量(g)95
材質/仕上プラスチック
長さ(mm)90.1
幅(mm)48
高さ(mm)48
距離を設定するだけで種々の色のワークも安定検出
種類アンプ内蔵型
検出対象白画用紙
検出方式距離設定型
検出距離(mm)20-200
光色赤
ヘッド形状角
保護構造IP67(IEC)
エスコ品番EA940LM-3
1個
￥13,100
税込￥14,410
翌日出荷
制御出力リレー接点
E3Zの進化形。すぐれた品質・安心感はそのままに次世代センシングの扉を開くE3Zレーザ。
レーザクラス1(JIS IEC)で安全、安心
本体ボディを樹脂にした金属巻線抵抗の多回転ポテンショメータです。
軸に直結したボビンに金属巻線抵抗をヘリカル(螺旋)状に巻きつけて多回転に対応した構造の非常に安価な設定用ポテンショメータです。
制御盤設定用や計測器の精密ボリュームとして最適です。
種類接触形
電気的回転角度(°)3600
機械的回転角度(°)3600(0～+10)
回転トルク(mN・m[gfcm])8.5以下
軸径(Φmm)6
種別接触形(巻線抵抗体)多回転タイプ
抵抗値許容差(%)±5
単独直線性(%)±0.25
定格電力(W)2(40℃)
絶縁抵抗(MΩ)100以上 DC500V
耐電圧AC1500V 1分間
温度係数(抵抗)50ppm/K以下
摺動ノイズ(等価ノイズ抵抗)(Ω)100以下
ストップ強度(mN・min[kgf・cm min])450以上
使用温度範囲(℃)-40～125
取付ブッシングマウント
耐振動(m/s2)150
耐衝撃(m/s2)500
バックラッシュ1°以下
適合(ダイヤル)H-22、H-46、D-12、DM-15
付属品M9ナット、内歯形歯付座金
質量(g)約19
DIN48×48mmでシンプル機能、プラグインタイプの温度調節器
ディップスイッチで簡単設定。
文字高さ13.5mmの見やすいデジタル表示。
RoHS指令に適合。
設定器が外付けのため、容易に組込みができます。
用途温度調節・ランプ調光・電力調整・モーター調整
周波数(Hz)50/60
制御方式位相制御
設定方式手動設定、無電圧接点
絶縁抵抗(MΩ)電力回路：接地DC500Vメガーにて50以上
相数単相
絶縁耐圧電力回路：接地 AC 1kV 1分間
周囲温度(℃)0～40(40℃以上は電流低減)
定格電圧変動範囲定格回路電圧の±10%
サイクル制御方式により発生ノイズの少ない電力制御が可能。G3PAと組み合わせれば単相はもちろん三相負荷にも使用可能。内部設定ボリウム、外部設定ボリウム、電流信号DC4～20mAの3つの入力が選択可能。ねじ取り付けはもちろんDINレール取り付けも可能。絶縁トランスを内蔵。100～240Vフリー電源。
1分単位のプログラムが組めます。最大16点/日、TSE-2WA形は最大24点/週。
TSE-2WA形はウイークリー制御ができます。
外形寸法は分電盤協約寸法ブレーカ(JIS C 8201-2-1適合)50mm幅ですから分電盤にスッキリ組み込めます。また制御盤のIEC35mmレールにも取付可能です。
リチウム電池により充電なしで10年間(+20℃停電率50%以下)の停電補償ができます。
停電中でもON・OFF時刻の修正や時計の修正などの操作が可能です。
表示ユニット部が左右90°回転しますから分電盤協約寸法ブレーカと同一方向に取付けてもLCDによる表示項目が正面から読み取れます。
テストラン機能を搭載。取消ボタンと分ボタンを同時に3秒押すと、自分で設定したプログラムの動作確認ができます。(表示だけでなく実際に出力動作しますので、より確実なチェックができます)
定格電圧(V)AC100-220
質量(kg)0.2
色アイボリー
取付方式(表面)IEC35mmレール
周波数(Hz)50-60両用
精度(スイッチ切替)±1秒、(時計)±15秒/月(周囲温度+20℃にて)
表示(時刻)LCDによるデジタル表示
適合電線(mm2)IV2、皮むき長さ9mm
消費電力(VA)(AC100V)1以下、(AC200V)4以下
動作周囲温度(℃)-10～50
電圧許容範囲(V)AC85～240
適合圧着端子丸形 JST V2-M3
停電補償時間設定内容、現在時刻：10年間(+20℃、停電率50%以下)、表示：1時間(ただしボタンを押せば再表示)
スイッチ構成1c
デジタル表示と使い易い設定器付き
位相/ゼロクロス切換制御
L負荷(位相制御時)対応
20A～600Aまでの小型・省スペース
オプションで定電流、断線警報機能付き
60A以上はオプションで速断ヒューズを内蔵
用途温度調節・ランプ調光・電力調整・モーター調整
周波数(Hz)50/60 自動切換
定格電圧(V)100～240 フリー
制御方式位相制御、ゼロクロス比例制御、ON/OFF制御方式、位相/ゼロクロス比例制御自動切替
設定方式4～20mA(250Ω)，1～5V(60KΩ)，0～20mA(250Ω)，0～5V(60KΩ)，0～10V(32KΩ)，電圧パルス信号0/12V(60KΩ)，無電圧接点，外部手動設定
絶縁抵抗(MΩ)主回路端子・電源端子・・・放熱器・・・信号端子 DC500メガーにて50以上
相数単相
絶縁耐圧主回路端子・電源端子：放熱器 間 AC2.3KV1分間、信号端子：放熱器 間 AC1.5KV1分間、主回路端子・電源端子：信号端子 間 AC2.3KV1分間
適合負荷抵抗負荷・変圧器1次制御(位相制御時)・誘導負荷(位相制御時)
周囲温度(℃)0～40(動作補償範囲 -15～60)
定格電圧変動範囲±10%
勾配0～100%
RoHS指令(10物質対応)対応
出力調整0～98%
機器内蔵用の簡易制御に最適。
AC250V 10Aの高容量開閉が可能なため、直接負荷の開閉が可能。
センサ付属によりすぐに使用可能。
ソケットはフィンガープロテクトタイプとプロテクトなしタイプが使用可能。
デジタルタイプの新規追加で、設定がさらに簡単・確実。
寸法(mm)45×35
質量(g)約80(本体のみ)
保護構造前面/IP40、端子部/IP00
適合規格EN61010-1(IEC61010-1)汚染度2、過電圧カテゴリⅡ
制御方式ON/OFF制御
測定精度±(1℃+1ディジィット)以下
文字高(mm)12
設定方式デジタル設定
制御出力リレー/有接点1a AC250V 10A cosΦ=1(抵抗負荷)
指示方式LCDデジタル指示
電圧許容変動電源電圧の85～110%
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～+55(ただし、結露または氷結しないこと)
消費電力(VA)約3
指示精度±(1℃+1ディジィット)以下
サンプリング周期2S
電圧の影響(±1%PVあるいは±2℃の大きい方)±1ディジィット以下
耐振動(耐久)振動数10～55Hz、複振幅0.75mm、X・Y・Z各方向 各2h
耐衝撃(耐久)294m/s2 6方向 各3回
使用周囲湿度相対湿度25～85%
保存温度範囲(℃)-25～+65(ただし、結露または氷結しないこと)
EMC規格EMI/EN61326-1、放射妨害電界強度/EN55011 Group1 ClassA、雑音端子電圧/EN55011 Group1 ClassA、EMS/EN61326-1、静電気放電イミュニティ/EN61000-4-2、電磁界強度イミュニティ/EN61000-4-3、バーストノイズイミュニティ/EN61000-4-4、伝導性妨害イミュニティ/EN61000-4-6、サージ・イミュニティ/EN61000-4-5、電圧ディップ/電断イミュニティ/EN6100-4-11
温度の影響(±1%PVあるいは±2℃の大きい方)±1ディジィット以下
感度調整1～9℃、1℃毎
耐振動(誤動作)振動数10～55Hz、複振幅0.5mm、X・Y・Z各方向 各10min
耐衝撃(誤動作)100m/s2 6方向 各3回
電気的寿命(定格負荷)制御出力リレー/10万回以上(最大適用負荷にて)
耐電圧(V/min)AC2300 50/60Hz、(導電部端子と非充電金属部間、電源端子と入力端子間、電源端子と出力端子間、入力端子と出力端子間)
入力詳細素子互換式サーミスタ
タイマー用ICの標準品"555"です。コンパレータ、しきい値設定抵抗、フリップ・フロップ、タイミングコンデンサ放電回路というシンプルな内部構成ですが外部にCとRの時定数回路を追加しその他の端子の接続を選ぶことでタイマー回路(遅延ON/OFF回路)、発振器などさまざまな応用回路ができます。正確さはマイコンに譲りますが555はプログラム不要で回路を組むだけで動作します。電源電圧も広範囲です。本品はTIが製造するセカンドソース品です。
仕様●パッケージ：DIP-8●回路数：1回路●動作電圧：4.5V～16V●回路電流(typ)：3mA(5V)Out-Low No Load●出力電流：±200mA●最大発振周波数：Compatibility：TTL●動作温度：0℃～+70℃
アズワン品番67-0447-67
1個
￥90
税込￥99
当日出荷
1
2
3
4
5
6
7
8
9
10
...
次へ
『制御機器/はんだ・静電気対策用品』には他にこんなカテゴリがあります
- 制御機器
- はんだ関連・静電気対策用品
制御機器 の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
