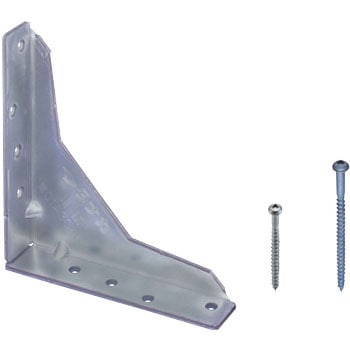

スリムプレート床合板仕様
金物本体の幅が25mmとスリムですので真壁への納まりが良い告示記号(に)に対応する床合板用の柱接合金物です。
専用ビスTB-101で横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取付けが可能です。(床合板35mm厚以下)
床合板の上から取付けるため、床合板を施工後に柱を立てる工法でも支障なく取付けができます。
財・建材試験センターによる品質性能試験済み商品です。
- 用途
- 柱と横架材の接合に使用します。
- 付属品
- 専用角ビットビス(TBA-65D)×4本、(TB-101)×4本
- 材質
- JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGHC又はSGCC
- 厚さ(mm)
- 3.2
- 寸法(mm)
- 25×120×120
- 規格
- 財・建材試験センター性能試験第01A3046号
- 表面処理
- 溶融亜鉛めっき鋼板(Z 27)
- 法規制
- 告示1460号第二号(に)
- 耐力試験
- 短期基準引張耐力8.3kN
- 内容量
- 1セット
注意
※専用角ビットビスTB-101およびTBA-65Dの締め付けには、3番四角ビット(別売品)をご使用ください。建築金物 の新着商品
