ブレージングプレート式熱交換器(銅ろう付)
プレート間を銅ろう付で接合した高性能・軽量・コンパクト・高耐圧な国産プレート式熱交換器です。様々な設備の省エネ、省スペースに大きく貢献します。

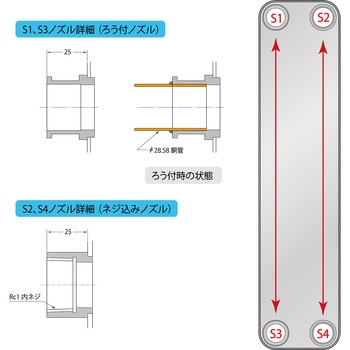

用途冷凍機(蒸発器/凝縮器/エコノマイザ)、給湯、暖房、オイルクーラー材質【ろう材】銅質量(kg)9.2ピッチ(mm)【ノズル】72×480外寸(mm)125×84×532使用流体清水、一般作動油、空気、ブライン、フロン冷媒材質(プレート)SUS316プレート数20伝熱面積(m2)1.13ノズル形状片側：Rc1(ネジ込み)、片側：Φ28.58銅管ろう付設計圧力(MPa)3.6設計温度(℃)200内容量1台
注意
※プレート端面は鋭利な為、取扱時は耐切創手袋を使用してください。※本容器は労働安全衛生法による「圧力容器」としてご使用いただけません。
※本製品は分解できません。

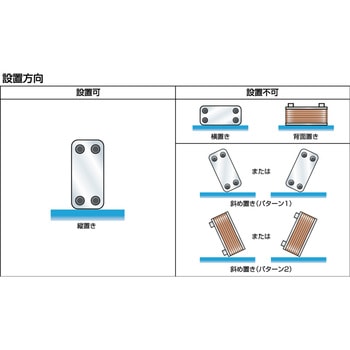

※縦置で設置してください。
※熱交換器ノズル部に荷重がかからないように固定金具などで熱交換器本体を固定してください。
※本製品は蒸気加熱器として使用しないでください。
