TH-149-1 フリーストップヒンジ(フラット型) 栃木屋 35758572

TH-149-1 フリーストップヒンジ(フラット型) 栃木屋 35758572

TH-149-1 フリーストップヒンジ(フラット型) 栃木屋 35758572

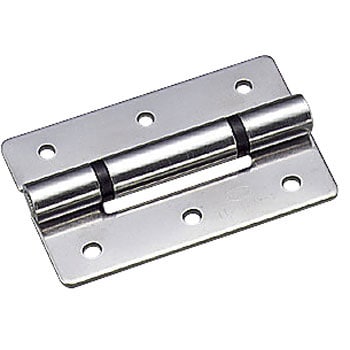

フリーストップヒンジ(フラット型)

(5件のレビュー)

当日出荷当日出荷とは

寸法B(mm)56

全3種類を一覧で見る

内容量1個注文コード35758572品番TH-149-1

参考基準価格(税別)オープン販売価格(税込)￥1,868

販売価格(税別)

￥1,698

任意の角度で静止できるヒンジです。

材質/処理: (ヒンジピース(A)(B))SUS304/パレル研磨
(シャフト)SUS
(プラグ(L)(R))POM/黒色

用途: 医療機器・音響機器等
寸法A(mm): 78
寸法A1(mm): 79
寸法B(mm): 56
寸法C(mm): 50
寸法D(mm): 34
寸法E(mm): 2
寸法F(mm): 5.5
寸法G(mm): 11
寸法H(Φmm): 11
質量(g): 91.5
初期トルク値(常温)N・m(kgf・cm): 1.57(0～+0.39)[16(0～+4)]
RoHS指令(10物質対応): 対応

注意

※蓋1枚につきヒンジは2個以下の使用として下さい。又、1個使いの場合は、他に軸受けを設ける等、蝶番に偏荷重がかからないよう注意して下さい。(尚、軸受け等の回転中心は本品シャフトと同軸上に設定のこと。)
※本品はシャフトを水平状態にして取り付けて下さい。
※連続動作を行う所には使用しないで下さい。
※ダンパー効果を期待した使用はしないで下さい。
※本品は屋内仕様です。(耐水性及び防塵性はありません。)※本品はねじ止め又はリベット止め仕様とし熱影響を受ける止め方(溶接等)はしないで下さい。(トルクに影響を与える恐れがあります。)

蝶番の新着商品

ページ： 1/ 3

D-Sステンレス鋼製平蝶番 LAMP(スガツネ工業)

D-Sステンレス鋼製平蝶番LAMP(スガツネ工業)税込￥582～￥529～

オールステンレス鋼製中開蝶番BN型 LAMP(スガツネ工業)

オールステンレス鋼製中開蝶番BN型LAMP(スガツネ工業)税込￥769～￥699～

ステンレス棚受diffuL税込￥417～￥379～

ステンレス鋼製アルミフレーム用平蝶番AS-HG-IS型 LAMP(スガツネ工業)

ステンレス鋼製アルミフレーム用平蝶番AS-HG-IS型LAMP(スガツネ工業)税込￥538～￥489～

ステンレス鋼製ガードリブ蝶番HG-BF1 LAMP(スガツネ工業)

ステンレス鋼製ガードリブ蝶番HG-BF1LAMP(スガツネ工業)税込￥1,099￥999

ステンレス鋼製スプリング蝶番HG-SH型 LAMP(スガツネ工業)

ステンレス鋼製スプリング蝶番HG-SH型LAMP(スガツネ工業)税込￥219～￥199～

ステンレス鋼製平蝶番 D-S LAMP(スガツネ工業)

ステンレス鋼製平蝶番 D-SLAMP(スガツネ工業)税込￥274～￥249～

ステンレス鋼製平蝶番D-S LAMP(スガツネ工業)

ステンレス鋼製平蝶番D-SLAMP(スガツネ工業)税込￥340～￥309～

ステンレス鋼製平蝶番LSS型 LAMP(スガツネ工業)

ステンレス鋼製平蝶番LSS型LAMP(スガツネ工業)税込￥1,868￥1,698

ステンレス鋼製折曲げ用横型平蝶番OLYA型 LAMP(スガツネ工業)

ステンレス鋼製折曲げ用横型平蝶番OLYA型LAMP(スガツネ工業)税込￥1,648～￥1,498～

ステンレス鋼製横型蝶番YHS型 LAMP(スガツネ工業)

ステンレス鋼製横型蝶番YHS型LAMP(スガツネ工業)税込￥648～￥589～

ステンレス鋼製段付蝶番DH-60C LAMP(スガツネ工業)

ステンレス鋼製段付蝶番DH-60CLAMP(スガツネ工業)税込￥923￥839

ステンレス鋼製段付蝶番DH60N LAMP(スガツネ工業)

ステンレス鋼製段付蝶番DH60NLAMP(スガツネ工業)税込￥2,198￥1,998

ステンレス鋼製溶接蝶番LSK LAMP(スガツネ工業)

ステンレス鋼製溶接蝶番LSKLAMP(スガツネ工業)税込￥2,858～￥2,598～

ステンレス鋼製溶接蝶番LSK-1157型 LAMP(スガツネ工業)

ステンレス鋼製溶接蝶番LSK-1157型LAMP(スガツネ工業)税込￥2,088～￥1,898～

ステンレス鋼製蝶番28100 LAMP(スガツネ工業)

ステンレス鋼製蝶番28100LAMP(スガツネ工業)税込￥3,958￥3,598

ステンレス鋼製蝶番SBR40 LAMP(スガツネ工業)

ステンレス鋼製蝶番SBR40LAMP(スガツネ工業)税込￥824￥749

ステンレス鋼製蝶番SR75 LAMP(スガツネ工業)

ステンレス鋼製蝶番SR75LAMP(スガツネ工業)税込￥1,011￥919

ステンレス鋼製蝶番SR型 LAMP(スガツネ工業)

ステンレス鋼製蝶番SR型LAMP(スガツネ工業)税込￥516～￥469～

両折蝶番ROH-80 LAMP(スガツネ工業)

両折蝶番ROH-80LAMP(スガツネ工業)税込￥1,066￥969

購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

2026-07-13

用途: 小箱のヒンジ

卸売・小売業

商品が届いて手でヒンジを開こうとしたところ固くて開けなかったので、
「固すぎたか…失敗したな」と思ったのですが、箱に取り付けてみたら
丁度いい力加減でした。
※箱のサイズは 21㎝ × 38㎝です。

2021-03-24

用途: 可動ハンガー掛けの固定

ハイアールアジアR&D株式会社様

可動ハンガーが、好きな角度で固定できます。適度な重さのフリーストップでした。

2020-08-11

用途: 家具

清志工房様

いつも使わせてもらってます。10個単位で割安とかあったら嬉しいです。

1人が参考にしています

2018-07-27

用途: クーラーボックス蓋の開閉に使用

飲食業

35Lプラ製クーラーボックスの開閉に1つ使用しました。硬すぎて開けるのには力が必要。開く角度が浅いと閉じてきてしまいます。勉強させていただきました。

2人が参考にしています

2017-07-12

用途: レコードプレイヤーの蓋に使用

農・林・水産業

もう少し堅めのほうがよかった　３０度位で蓋が閉まってしまう

3人が参考にしています
