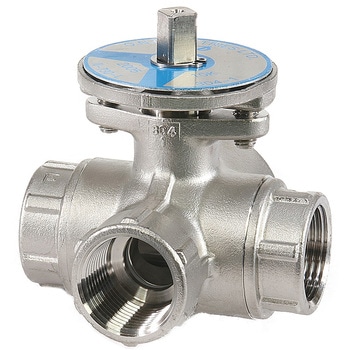

S式三方四面シート Lポート(SCS14)

商品レビューを投稿する

4日以内出荷返品不可 4日以内出荷とは

お気に入りに追加

全6種類を一覧で見る

内容量 1個注文コード 43085554 品番 N-730(L)

参考基準価格(税別)￥71,000 販売価格(税込) ￥52,778

販売価格(税別)

￥47,980

三方切換用のボールバルブで配管系を単純化、合理化できます。
四面シートになっておりますので、シール性が向上します。
流路方向はT型、L型の2種類を用意しております。用途により選定してください。
流れ方向は、大きい流路指示板により明確です。
90°操作で流れ方向の切換が出来、自動化も容易です。
特別仕様として、90°操作のストッパー付も製作できます。(L型のみ標準装備)

呼び径(A)32 呼び径(B)1・1/4 材質ボデー：SCS14、ボデーキャップ：SCS14、ブラインドキャップ：SCS14、ボールジスク：SUS316、ステム：SUS316、グランドスリープ：SUS316、グランド：SCS13、ボールシート：テフロン、ガスケットパッキン(A)：テフロン、ガスケットパッキン(B)：テフロン、スラストベアリング：強化テフロン(FG※)、グランドパッキン：テフロン、ステムベアリング：強化テフロン(FG※)、流路指示板：A1050P、ハンドル：SCS13、ストップリング：SUS304、グランドボルト：SUS304、※FG：グラスファイバー20%入りテフロン寸法L(mm)115 呼び径32A(11/4B) 寸法H(mm)109 最高使用圧力(MPa)1 寸法A(mm)57 寸法E(mm)33.5 寸法B(mm)71.5 寸法C(mm)81 接続方式ねじ込み形接続部ねじJIS B 0203 寸法W(mm)150 寸法P(mm)25 寸法G(mm)11 ハンドル形状レバー式寸法d(Rc)Rc 11/4 RoHS指令(10物質対応)対応検査圧力(MPa)ボデー水圧 2.1、シート空圧 0.6 バルブ種類ボールバルブ
