電子・基板用テープとは、電気配線の保護や結束を目的としたテープのことです。一般的なテープよりも高温耐熱性と電気絶縁性に優れています。基材にはポリイミドやガラスクロス、アルミ、超高分子量ポリエチレン、ノーメックスペーパーなどが使われており、粘着剤にはシリコーンやアクリル系が用いられています。製品のなかには引張強度や耐溶剤性、耐薬品性などにも優れている電子・基板用テープもあり、用途に応じて使い分けます。
特価
本日6月24日(火)は、物流/保管/梱包用品/テープカテゴリの全商品がキャンペーンコード入力で通常価格より
10％
引き！
キャンペーンコード
000025250620
キャンペーンコードのご利用方法
※特価からの更なる割引はございません
高温対応、絶縁
使用温度範囲(℃)-5～250
主な用途電気絶縁用
引張強度(N/25mm)80
特性耐高温、絶縁
関連資料よくある商品Q&A(0.2MB)
化学物質安全性参考資料(0.3MB)

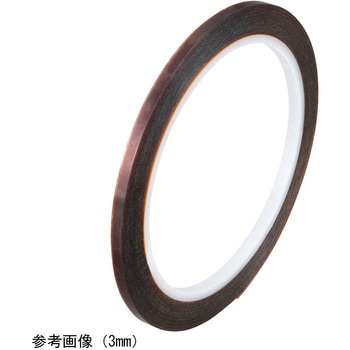

耐熱・耐寒性、機械特性、電気特性、耐薬品性などに優れたカプトン(ポリイミドフィルム)をベースに、シリコーン系粘着剤を塗布した電気絶縁用、耐熱マスキング用テープです。
低温から高温まで広い温度範囲において、優れた機械的、電気的、物理的、化学的特性などを持続しますので、いろいろな分野で使用していただけます。
耐熱性を必要とされる電気機器の絶縁
用途トランス、コイルなどの層間、外装絶縁
プリント基板のソルダーコート、メッキなどの耐熱マスキング

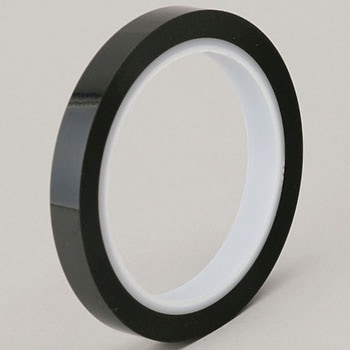

コイルに巻いても端末はがれを起こしにくい優れた粘着力。耐熱性、絶縁性に優れています。 UL規格認定品です。(File No. E56086) UL温度定格130℃ UL746A CTI≧600V
用途トランスの外層・内層絶縁。電子部品の絶縁、固定。
伸び(%)80
主な用途電気絶縁用
引張強度(N/25mm)95.6
破壊電圧(kV)6
垂直方向(厚さ方向)、両方向ともに高い導電性を安定して得ることが出来ます。
難燃性(UL510 Flame retardant取得)
背面にハンダ付けが可能です。
用途電子機器用
電磁波のシールドケーブル、コネクターなどのシールドスイッチングトランスなどのショートリング静電気除去やアース取りハウジングのシールド電極等の固定
色茶褐色
芯径(mm)76
基材厚さ(mm)0.035
電気抵抗(Ω/cm2)0.04
引張強度(N/25mm)98.1
粘着力(N/25mm)8.85
粘着力(N/10mm：参考値)3.43
エコ商品
電磁波のシールド、静電気除去に手軽に対策出来る高機能テープです。
垂直方向(厚さ方向)、両方向ともに高い導電性を安定して得ることが出来ます。
難燃性(UL510 Flame retardant取得)
用途電磁波のシールドケーブル、コネクターなどのシールドスイッチングトランスなどのショートリング静電気除去やアース取りハウジングのシールド電極等の固定
種別電子機器用
色シルバー
基材厚さ(mm)0.050
電気抵抗(Ω/cm2)0.08
引張強度(N/25mm)80.9
粘着力(N/25mm)9.81
粘着力(N/10mm：参考値)3.92
RoHS指令(10物質対応)対応
熱伝導性に優れています。
非シリコーン系の放熱材ですので、シロキサンガスが発生しません。
軟らかな素材のため、チップや基板の凹凸部分にも十分追従します。
密着性に優れているため、接着面の熱抵抗を小さくします。
電気絶縁性です。
耐久性に優れ、長期間使用後も安定した電気絶縁、熱伝導性を示します。
UL94 V-0の難燃規格を取得しています。(UL File No. E176845)
従来品よりも低臭タイプです。
用途電子・電気機器の発熱部品の放熱
半導体部品等で発生した熱を、ヒートシンクや金属カバー等の放熱部品へ効率的に伝達します。また、シロキサンガスが発生しませんので、シリコーン系部材を使用できない箇所にもご使用いただけます。
テープ幅(mm)100
テープ長さ(m)0.1
構造熱伝導性アクリル層(非粘着性)/フィルムライナー/熱伝導性 低硬度アクリル層(粘着性)
主な用途電気・電子用
特性熱伝導性、電気絶縁性、耐久性、難燃性
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/cm)3.4
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.1
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/cm)3.5
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.07
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器へのEMI対策シールド材料の取り付け
電子機器の帯電防止及び、静電放電材料の取り付け
粘着力(N/cm)3.4
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.01
粘着剤厚さ(mm)銀色/0.08
垂直方向(厚さ方向)、面方向ともに高い導電性が得られます。
特殊な導電性粘着剤を使用していますので、高い導電性を安定して得ることが出来ます。
用途電子機器用
静電気除去やアース取り
除電ブラシの固定
芯径(mm)76
基材厚さ(mm)0.020
剪断接着力(N[kgf]/4cm2)441.3[45]
電気抵抗(Ω/cm2)0.5
粘着力(N/25mm)14.71
粘着力(N/10mm：参考値)5.88
被着体との導電を可能とし、厚さ方向、長さ方向に導電が得られます。
打ち抜き加工もできます。
切断にはカッターが必要。
用途電磁波シールド。
帯電防止。
スイッチ部品。
色ブロンズ
使用温度範囲(℃)-10～130
基材厚さ(mm)0.035
粘着力(N/10mm)4.7
引張強度(N/10mm)62.7
コイルに巻いても端末はがれを起こしにくい優れた粘着力。耐熱性、絶縁性に優れています。
UL規格認定品です。(File No. E56086) UL温度定格130℃ UL746A CTI≧600V
用途トランスの外層・内層絶縁。電子部品の絶縁、固定。電気絶縁用
伸び(%)92
主な用途トランスの外層・内層、電子部品、電気用
引張強度(N/25mm)201.62
破壊電圧(kV)10.5
RoHS指令(10物質対応)対応
垂直方向(厚さ方向)、面方向ともに高い導電性が得られます。
特殊な導電性粘着剤を使用していますので、高い導電性を安定して得ることが出来ます。
熱伝導性に優れています。
用途電子機器用
静電気除去やアース取り・除電ブラシの固定
色茶褐色
芯径(mm)76
基材厚さ(mm)0.035
剪断接着力(N[kgf]/4cm2)490.3[50]
電気抵抗(Ω/cm2)0.02
粘着力(N/25mm)8.58
粘着力(N/10mm：参考値)5.26
RoHS指令(10物質対応)対応
難燃性絶縁テープです。重ね貼りが可能です。
用途トランス・コイルの電気絶縁用電子部品の絶縁用途。
仕様難燃性(UL510)
主な用途電気絶縁用
引張強度(N/10mm)44
定格温度(℃)130
銅・ニッケルメッキされた難燃性シールド導電布を使用したテープです。
接着面にも導電性粘着剤を使用しているため確実なシールド効果を得ることができます。
フレキシブルで貼りつけるものにフィットします。
UL510 (FR) 認定品です。
用途電源ケーブル、信号ケーブルのシールド
筐体接合部のシールド、EMIシールドルーム
RoHS指令(10物質対応)対応
耐熱性、絶縁性に優れています。端末剥がれが起きづらいため巻き付け使用にも最適です。UL規格認定品です。File No. E56086。UL温度定格130℃
用途トランスの外層・内層絶縁。電子部品の絶縁、固定等。
基材ポリエステルフィルム
テープ長さ(m)50
テープ厚さ(mm)0.03
粘着剤アクリル系
伸び(%)80
引張強度(N/25mm)39.2
粘着力(N/25mm)8.58
取得規格UL温度定格130℃
RoHS指令(10物質対応)対応
特性耐熱性、絶縁性
厚さ方向・面方向に高い導電性が得られます。高粘着タイプなので狭い部分への貼り込みが可能です。熱エージング特性に優れています。ハンダ付けが可能です。
用途電磁波シールド、グラウンディング(アース)の強化。モニター部分の静電気対策。
色茶褐色
規格UL規格対応(File E59505)
引張強度(N/10mm)55
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.07
5590Hを柔軟にしたタイプです。
非シリコーン系の放熱材ですので、シロキサンガスが発生しません。
応力緩和性に優れるため、組込み後の電子素子への圧力を低減できます。
密着性に優れているため、接着面の熱抵抗を小さくします。
軟らかな素材のため、チップや基板の凹凸部分にも十分追従します。
熱伝導性に優れています。
電気絶縁性です。
UL94 V-0難燃性規格を取得しています。[File No. E176845]
耐久性に優れ、長期間使用後も安定した電気絶縁、熱伝導特性を示します。
用途電子・電気機器の発熱部品の放熱
半導体部品等で発生した熱を、ヒートシンクや金属カバー等の放熱部品へ逃します。応力緩和性に優れるため、組込みの際に圧力をかけたくない部品にもご使用いただけます。また、シロキサンガスが発生しませんので、シリコーン系部材を使用できない箇所にもご使用いただけます。
テープ幅(mm)100
テープ長さ(m)0.1
構造熱伝導性アクリル層(非粘着性)/フィルムライナー/熱伝導性 低硬度アクリル層(粘着性)
主な用途電気・電子用
特性熱伝導性、電気絶縁性、耐久性、難燃性
コイルに巻いても端末はがれを起こしにくい優れた粘着力。耐熱性、絶縁性に優れています。UL規格認定品です。(File No. E56086) 難燃性 UL510 Flame retardant UL温度定格130℃ UL746A CTI≧600V
用途トランスの外層・内層絶縁。電子部品の絶縁、固定。
伸び(%)80
主な用途電気絶縁用
引張強度(N/25mm)95.6
破壊電圧(kV)6
コイルに巻いても端末はがれを起こしにくい優れた粘着力。耐熱性、絶縁性に優れています。
UL規格認定品です。(File No. E56086) UL温度定格130℃ UL746A CTI≧600V
用途トランスの外層・内層絶縁。電子部品の絶縁、固定。電気絶縁用
伸び(%)93
引張強度(N/25mm)212.25
RoHS指令(10物質対応)対応
シールド銅箔テープを巻きつけたり貼り付けたりすることにより高い導電性を発揮します。
裏面に絶縁体を貼っております。
折り曲げ・屈曲にも強く、耐摩耗性も高い製品です。
筐体や板金部分にも貼り付けて使用できます。
スリット加工にて様々な幅をご用意しております。
用途電磁波のシールド ・ケーブル、コネクターなどのシールド ・スイッチングトランスなどのショートリング ・静電気除去やアース取り ・ハウジングなどのシールド ・電極などの固定にご利用下さい。
汎用タイプの絶縁テープです。重ね貼りが可能です。
用途透明性が必要な用途に。トランス・コイルの電気絶縁用。電子部品の絶縁用途。
主な用途電気絶縁用
非シリコーン系の放熱材のため、シロキサンガスが発生しません。
アクリル系放熱材で130℃耐熱性を実現しました。
圧縮された使用環境下でもオイルブリードアウトが起きにくいため、周辺部材に悪影響を与えにくくなりました。
低揮発性のため、光学部材への悪影響を与えにくくなりました。
難燃性UL94 V-0を取得しています。(UL File No.E176845)
密着性に優れているため、接触熱抵抗を小さくします。
耐久性に優れ、長期使用後も安定した電気絶縁、熱伝導性を示します。
用途電子・電気機器の発熱部品の放熱。
色薄灰色/白色
テープ幅(mm)100
規格UL-94 V-0
テープ長さ(m)0.1
耐熱温度(℃)130
主な用途電気・電子用
難燃性UL-94 V-0
特性難燃性、耐熱性、低揮発性、密着性、耐久性、電気絶縁、熱伝導性
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定 (UL FILE No．E59505)
用途電子部品のグラウンディング用
各種電子機器へのEMIシールド材料の取り付け
電子機器の帯電防止及び、静電放電材料の取り付け
規格UL規格対応(File E59505)
粘着力(N/10mm)4.5
引張強度(N/10mm)37
熱伝導率の高い粘着剤を使用し、熱放散性に優れています。アクリル系粘着剤を使用しておりシロキサンガスの発生がありません。電気絶縁性があります。支持体入りなので、細かい形状に抜き加工が可能。
用途各種半導体・電子部品などへのヒートシンク固定用。 放熱部品の固定に。LEDの放熱用
熱伝導率(W/mk)0.7
破壊電圧(kV)6.8
剪断接着力(N/400mm2)490.3
温度差(℃)ΔT 11.3
電気絶縁性、耐熱性、耐薬品性に優れます。
基材厚さ(mm)0.025
粘着剤厚さ(mm)0.035
特性電気絶縁性、耐熱性、耐薬品性
カスタマイズ可
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/10mm)3.4
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.1
サービス分類オーダー・加工
背面側の帯電防止効果が強い、巻戻し帯電防止用テープです。静電気の発生が少なく、静電気が蓄積しにくいテープです。静電気障害に対する対策が必要な半導体デバイス関連、クリーンルーム内での作業用等に適しています。ノンシリコーンタイプで、HDD関連用途に向きます。
糊厚が厚い強粘着タイプで、セロハンテープの代わりにも使用できます。
基板強度があり梱包用に使用できます。
用途クリーンルーム内での汎用テープ(梱包、結束、その他雑用)。静電気を嫌う各種部品の工程時の固定、仮止め用。プラスチックトレイやシールドバックの固定用
伸度(%)80
基材厚さ(mm)0.038
主な用途梱包、結束、固定、仮止め
対SUS粘着力(N/10mm)7.4
巻戻し力(N/10mm)1.2
背面剤ノンシリコーン系
紙管径(inch)3
紙管種類プラスチック芯
表面抵抗(Ω)糊面：1011、背面：108
粘着力(N/25mm[gf])17.15[1750]
引張強度(N/25mm[kgf])147.1[15.0]
粘着力(N/10mm：参考値)6.86
RoHS指令(10物質対応)対応
エンボスの凸部が直接被着体に触れるため厚さ方向に非常に高い導電性が得られます
導電部分の接着面積が大きく確保できるため安定した導電性が得られます
ハンダ付けが可能です
用途電磁波シールド、グラウンディング(アース)の強化。PCユニットやフラットケーブルのグラウンディング。
カスタマイズ可
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E17385)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/10mm)3.4
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.001
粘着剤厚さ(mm)銅色/0.1
サービス分類オーダー・加工
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
用途A. 電子部品のグラウンディング用
B. 各種電子機器への電磁波シールド対策
C. 電子機器の帯電防止及び、静電気除去
サイズA4
粘着力(N/10mm)3.2
寸法(横×縦)(mm)200×300
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
厚さ方向・面方向に高い導電性が得られます
高粘着タイプなので狭い部分への貼り込みが可能です
熱エージング特性に優れています
ハンダ付けが可能です
用途電磁波シールド、グラウンディング(アース)の強化。モニター部分の静電気対策。
幅(mm)19
絶縁性や耐溶剤性に優れ、また薄く馴染み性に優れています。
耐摩耗性に優れ、裂けにくいです。
粘着剤はシリコーン系を使用しており、熱をかけた後もきれいに剥がせます。
用途高耐熱電線の結束。
高周波モーター・トラクッションモーターの絶縁。
小型ボビンコイルの外装絶縁。
マグネットワイヤーの結束。
ウェーブソルダー時の基板マスキング。
真空蒸着・スパッタリング時のマスキング及び電子部品の仮止め
主な用途絶縁、結束用
特性絶縁性、耐溶剤性、耐摩耗性
2018年トラスコ掲載ページ6 2017
銅を腐食しにくい粘着剤を使用しています
熱硬化させることでより強固に接着します
用途モーター・トランスのコイル固定・結束・絶縁用途に耐熱電線の絶縁・保護に
主な用途固定・結束・絶縁
耐熱性、絶縁性に優れています。 UL規格認定品です。(File No. E56086) 難燃性 UL510 Flame retardant UL温度定格150℃
用途熱のかかる箇所、部品などの絶縁。トランスの外層・内層絶縁。
伸び(%)50
引張強度(N/25mm)152
粘着力(N/25mm)10.30(対ステンレス)
破壊電圧(kV)6.4
カスタマイズ可
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E17385)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/10mm)2.9
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.003
粘着剤厚さ(mm)銅色/0.07
サービス分類オーダー・加工
粘着面、背面ともに帯電防止効果がある再剥離帯電防止用テープです。
静電気の発生が少なく、静電気が蓄積しにくいテープです。
静電気障害に対する対策が必要な半導体デバイス関連、クリーンルーム内での作業用等に適しています。
ノンシリコンタイプで、HDD関連用途に向きます。
糊厚が薄い中粘着タイプで、糊が残りにくく、仮止めテープとして使用できます。厚み制限のある用途に向きます。
用途クリーンルーム内での汎用テープ(梱包、結束、その他雑用)
静電気を嫌う各種部品の工程時の固定、仮止め用
プラスチックトレイやシールドバックの固定用
伸度(%)80
基材厚さ(mm)0.025
主な用途梱包、結束、固定、仮止め
対SUS粘着力(N/10mm)4
巻戻し力(N/10mm)0.5
背面剤ノンシリコーン系
紙管径(inch)3
紙管種類プラスチック芯
表面抵抗(Ω)糊面：109、背面：108
粘着力(N/25mm[gf])10.00[1020]
引張強度(N/25mm[kgf])95.6[9.8]
粘着力(N/10mm：参考値)4
RoHS指令(10物質対応)対応
カスタマイズ可
厚さ方向及び面方向の高い導電性
低い接触抵抗と金属箔の導電性による優れたシールド効果
高い凝集力粘着剤により一般的使用条件では剥がれない
UL510難燃性認定(ULFILE，NO.E59505)
用途電子部品のグラウンディング用
各種電子機器への電磁波シールド対策
電子機器の帯電防止及び、静電気除去
粘着力(N/10mm)3.5
剥離紙シリコーン処理紙
接触抵抗(Ω)(25×25)mm2/0.005
粘着剤厚さ(mm)銅色/0.07
サービス分類オーダー・加工
電気絶縁樹脂・ワニスとのなじみが良いです
銅を腐食しにくい粘着剤を使用しています
耐溶剤性に優れます
用途モーター・トランスのコイル固定・結束・絶縁用途に凹凸がある部分への貼り込み・結束用途に
主な用途固定・結束・絶縁
