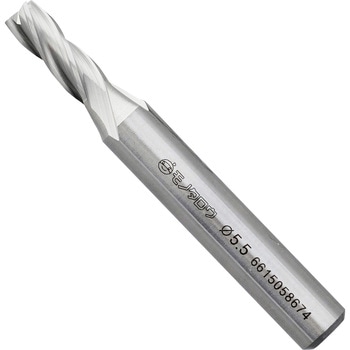

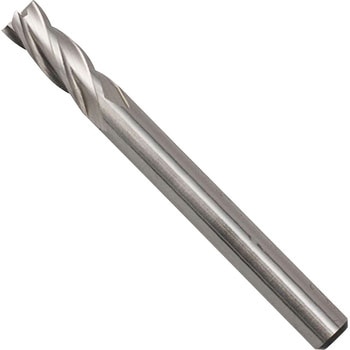

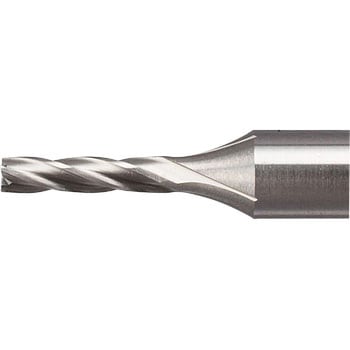

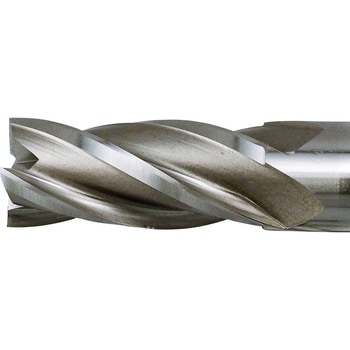

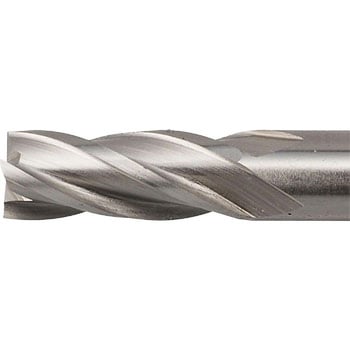

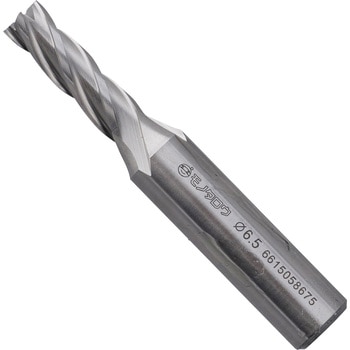

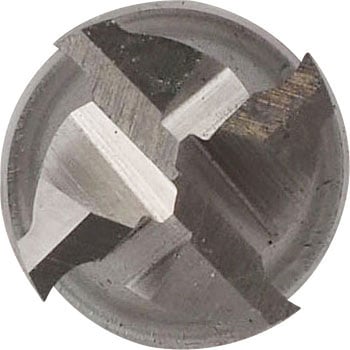

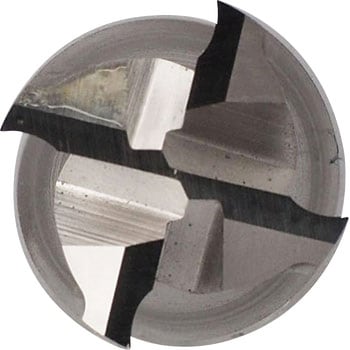

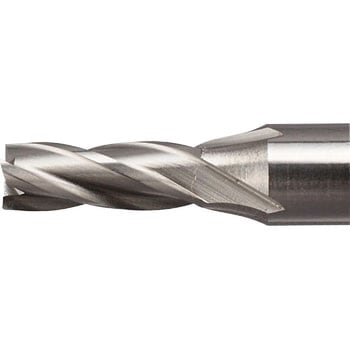

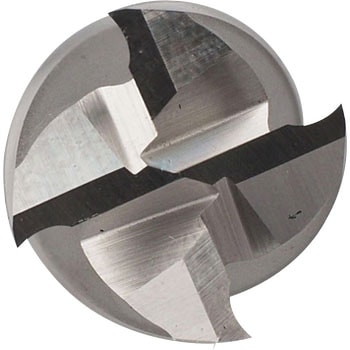

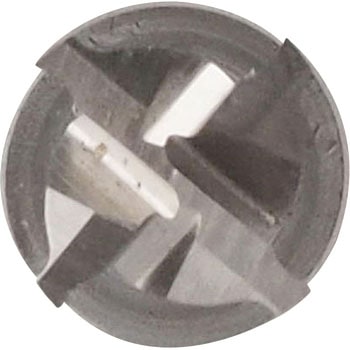

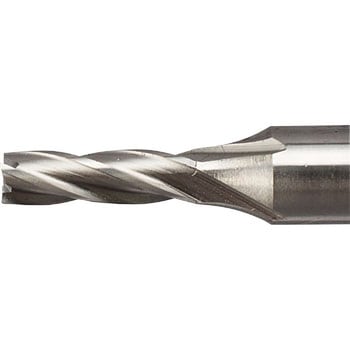

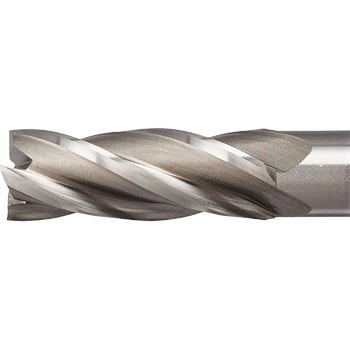

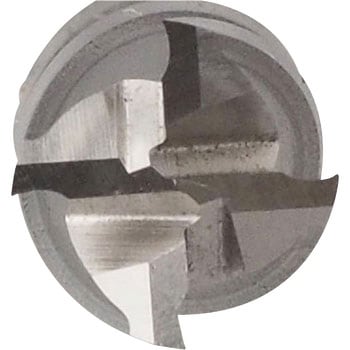

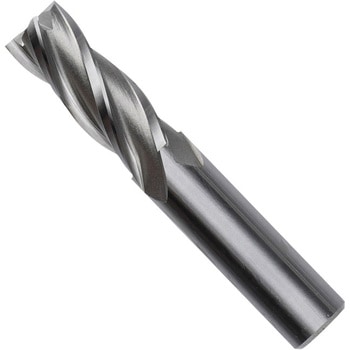

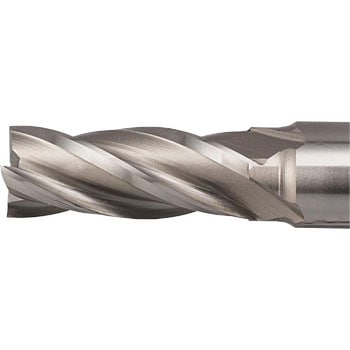

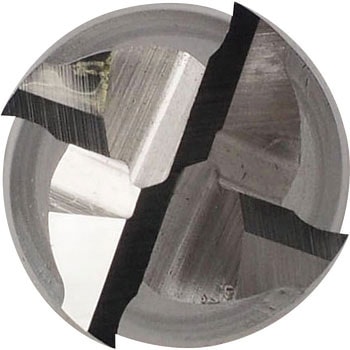

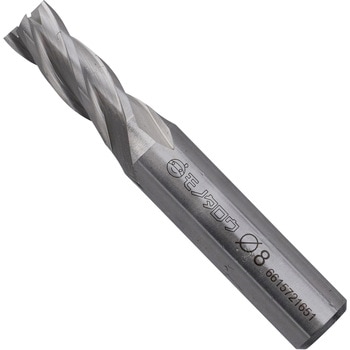

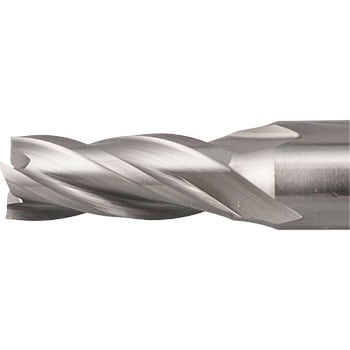

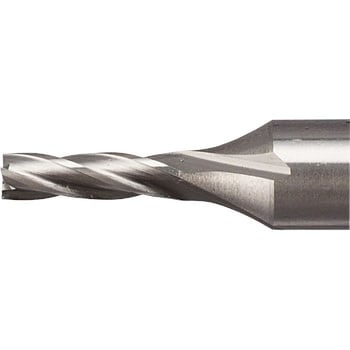

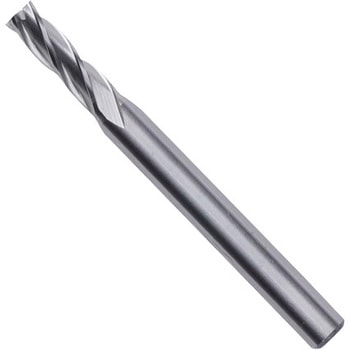

ハイススクエアエンドミル ショート 4枚刃 センタカット
側面加工や仕上げ加工に適したハイスエンドミルです。
用途炭素鋼、合金鋼、鋳鉄、アルミ合金
材質コバルトハイス(高速度鋼)
刃数4
刃径公差(mm)0~+0.03
シャンク径公差(mm)h6
内容量1本
注意
※本来の用途以外には使用しないでください。
ハイススクエア4枚刃エンドミル切削条件
被削材 | 炭素鋼 合金鋼 工具鋼 | 炭素鋼 合金鋼 工具鋼 | 炭素鋼 合金鋼 工具鋼 | 炭素鋼 合金鋼 工具鋼 | アルミニウム アルミ合金 |
|||||
---|---|---|---|---|---|---|---|---|---|---|
硬度 | - | ~HRc20 | HRc20~HRc30 | HRc30~HRc40 | - | |||||
強度 | ~500N/mm2 | 500~800N/mm2 | 800~1000N/mm2 | 1000~1300N/mm2 | - | |||||
刃径(φmm) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) | 回転数(min-1) | 送り速度(mm/min) |
2.5 | 3800 | 90 | 3400 | 50 | 2900 | 50 | 1800 | 20 | 12100 | 290 |
3 | 3325 | 104.5 | 3040 | 75 | 2375 | 60 | 1520 | 30 | 10450 | 360 |
3.5 | 3000 | 120 | 2500 | 80 | 2100 | 60 | 1300 | 40 | 8600 | 340 |
4 | 2660 | 135 | 2090 | 95 | 1710 | 60 | 1050 | 45 | 7600 | 420 |
4.5 | 2300 | 160 | 1900 | 110 | 1600 | 70 | 1000 | 50 | 6700 | 400 |
5 | 2090 | 170 | 1710 | 120 | 1520 | 85 | 860 | 50 | 5990 | 445 |
5.5 | 1900 | 170 | 1600 | 130 | 1300 | 80 | 800 | 50 | 5500 | 420 |
6 | 1710 | 170 | 1520 | 140 | 1140 | 85 | 760 | 55 | 5320 | 445 |
6.5 | 1600 | 170 | 1300 | 130 | 1100 | 90 | 700 | 50 | 4700 | 450 |
7 | 1520 | 180 | 1280 | 140 | 1000 | 90 | 650 | 55 | 4560 | 500 |
8 | 1330 | 190 | 1050 | 150 | 860 | 100 | 530 | 60 | 3800 | 550 |
8.5 | 1200 | 180 | 1000 | 150 | 900 | 110 | 500 | 60 | 3600 | 550 |
9 | 1190 | 190 | 950 | 150 | 810 | 105 | 480 | 60 | 3370 | 560 |
9.5 | 1100 | 180 | 900 | 150 | 800 | 110 | 500 | 70 | 3200 | 580 |
10 | 1045 | 190 | 855 | 150 | 760 | 115 | 430 | 60 | 2950 | 570 |
11 | 1000 | 210 | 800 | 150 | 700 | 120 | 400 | 60 | 2700 | 450 |
12 | 855 | 210 | 760 | 170 | 600 | 115 | 380 | 70 | 2380 | 540 |
13 | 800 | 210 | 700 | 150 | 600 | 120 | 300 | 60 | 2300 | 530 |
14 | 760 | 210 | 670 | 150 | 530 | 115 | 330 | 70 | 2090 | 505 |
15 | 700 | 210 | 600 | 150 | 500 | 110 | 300 | 60 | 2000 | 500 |
16 | 665 | 210 | 530 | 150 | 430 | 99.75 | 270 | 60 | 1900 | 505 |
18 | 600 | 200 | 500 | 160 | 400 | 100 | 200 | 50 | 1700 | 480 |
20 | 532 | 190 | 430 | 150 | 380 | 99.75 | 210 | 60 | 1520 | 455 |
![]() |
送り速度(mm/min), in long & extra long types, should be reduced by around 50%.
回転数(min-1)=REVOLUTION PER MIN
送り速度(mm/min)=mm/min.
回転数(min-1)=REVOLUTION PER MIN
送り速度(mm/min)=mm/min.
商品説明動画
【テニトル】さくっと商品チェック!
エンドミル の新着商品
カテゴリ
商品レビュー
2025-04-30
- 用途:
- 金属加工作業
有限会社石井製作所 様
(製造業)
7㎜と8㎜を合わせて購入しました、再研磨をして使うエンドミルではないので
使い捨てになってしまうので安価なのは助かります。
頻繁に使うサイズではないのですが、使ってみて切れ味は大手メーカーとそん色はありません、刃持ちの感想はこれからですがコーティングはしていないので普通ではないでしょうか
2025-02-17
- 用途:
- SUS30303、SS400などの溝切
工作塾 様
(その他業種)
4枚刃としては、安価。切れ味も問題なく今後もこのシリーズを購入しようと考えています。
- 対象商品:
- 62972288
2024-08-20
- 用途:
- 6.5mmの長孔を晩期ンに開ける場合
6mmの軸を通す為に6.5mmの長孔の加工が必要だったが、エンドミルの刃径が1mm刻みの物が多い中、0.5mm刻みの当品があり、非常に助かった。
2024-09-13
- 用途:
- ワーク材にもよるが
サービス業
リーマの代わりとして使用。使い勝手は良い。使用頻度も少ないし、2枚歯は使い難い。☆ひとかけは外形の寸法精度。バラツキはあるみたい。
- 対象商品:
- 62972254
2024-08-08
- 用途:
- 溝の加工
製造業
S45Cの素材に深さ6ミリ溝加工に使用している
問題なく加工は出来るのだが刃物の寿命がバラつきが
あるように思える
1人が参考にしています
