レンジフードファンとは、ガスコンロやIH クッキングヒーターなどキッチンの調理器具上部に取り付けられている、排気用の電気機器です。キッチンに臭いや調理時に出る熱、あるいは水蒸気が籠るのを防ぐため、換気扇の役割を果たします。カバー内部に、換気のためのファンを内蔵。シロッコファンと呼ばれる、羽のない円盤型の換気扇を内蔵しているタイプが主流です。シロッコファンを採用したレンジフードファンは、プロペラ型の換気扇に比べて静かという特徴があります。その反面内部構造が複雑で、手入れしにくいという点がデメリットです。
RoHS

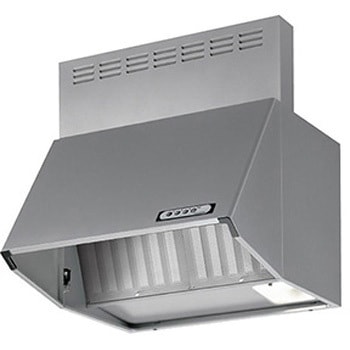

BDRシリーズ(集合住宅向け仕様)。3HL：BLⅢ型相当風量 4HL：BLⅣ型相当風量。最もポピュラーなスタンダードフード。3分割構造で施工性に優れ、通気口付幕板は前後の調節が可能。フィルターは油汚れをはじくファンシークリーン仕上げ。取付方法：壁付け。ファンシークリーン、スロットフィルター
付属品レンジフードフィルター×左右1枚ずつ、前幕板×1枚、木ねじ×2個、座付木ねじ×4個、排気口×1個、ソフトテープ×1個
タイプシロッコファン
スイッチ押しボタン式(切、弱、強、照明)
定格電圧(V)100
定格周波数(Hz)50/60
照明装置ミニ電球 1個付(E17)
BLⅡ型相当風量
仕様オイルパネル、梁対応
タイプターボファン
スイッチ押しボタン式(切、弱、強、照明)
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)72/86(強)44/47(弱)
照明装置ミニ電球 1個付(E17)
電源コードプラグ付ビニル平型コード0.75mm2・2心
騒音値(dB)(50/60Hz)47/49(強)38/36(弱)
風量(m3/h)(50/60Hz)555/590(強)(0Pa)、400/370(弱)(0Pa)375/425(強)(100Pa)、-/-(弱)(100Pa)
RoHS指令(10物質対応)対応
組立式のレンジフードボックスです。25cm金属製プロペラ換気扇用フードボックス(換気扇は付属していません)です。
用途台所
開口寸法(mm)300×300(25cm金属換気扇)
パイプ径(Φmm)Φ150
材質鋼板
タイププロペラファン
スイッチ押しボタンスイッチ、2速(強・弱)
照明照明：60W、白熱球、口金E-26、1灯
排気方式風圧排気シャッター
寸法(mm)【ダクト寸法】(EA横/EA縦)102.0/291.0
質量(kg)13
電圧(V)100
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)99/130/48/49
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)52.50/53.50/36/33.50
外形寸法(高さH×幅W×奥行D)(mm)190×600×580
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)755/790/375/335
羽根径(Φmm)310
機外静圧(Pa)(50Hz/60Hz)0/0
1台
￥31,980
税込￥35,178
4日以内出荷
寸法(mm)【ダクト寸法】(EA横/EA縦)102.0/291.0
質量(kg)12
電圧(V)100
消費電力(W)(強50Hz/強60Hz/弱50Hz/弱60Hz)72/84/35/40
電源単相
騒音値(dB)(強50Hz/強60Hz/弱50Hz/弱60Hz)46.50/46/34.50/34.50
外形寸法(高さH×幅W×奥行D)(mm)190×600×580
風量(m3/h)(強50Hz/強60Hz/弱50Hz/弱60Hz)590/570/360/360
羽根径(Φmm)310
機外静圧(Pa)(50Hz/60Hz)0/0
電圧(V)100
電源単相
ダクト径(Φmm)(EA)150.0
外形寸法(高さH×幅W×奥行D)(mm)600×600×600
機外静圧(Pa)(50Hz/60Hz)0/0
消費電力(W)(50/60Hz)38/40
風量切換なし
換気風量(m3/h)0Pa時：800/800、20Pa時：515/505
騒音値(dB)(50/60Hz)40/40
付属品排気口(逆流防止シャッター付) 1個、遮蔽板 1個、ねじ(排気口、遮蔽板固定用) 12個、木ねじ(本体固定用) 2個、ソフトテープ(木枠接続用) 1個
材質(本体)着色亜鉛鉄板及び亜鉛めっき鋼板、(フード)亜鉛めっき鋼板、(排気口)亜鉛めっき鋼板、(シャッター)アルミニウム合金板、(羽根)亜鉛めっき鋼板、(ツマミ)亜鉛めっき鋼板、(ランプカバー)着色亜鉛鉄板、(ガード)軟鋼線、(固定金具)亜鉛めっき鋼板、(アースねじ)黄銅
スイッチ125V 3A
定格電圧(V)100
定格周波数(Hz)(強)50・60、(弱)50・60
モーター4極コンデンサー誘導電動機 E棟
ランプLED電球一般形 東芝ライテック LDA5L-G/40W
電源コードビニールプラグ付コード 125V 7A
色調(本体)マンセル1GY9/0.5
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは35mm。ラインLED照明(昼白色)搭載。フード部内側は、お手入れのしにくいカドを減らし清掃性に配慮。・整流板。整流板により吸い込み速度があがり、油煙を効率よく捕集します。・LED照明。定格寿命25，000時間。照明交換の手間を省けます。光色は昼白色です。(製品により使用するLED照明が異なります。)(定格寿命は平均値であり、保証値ではありません。)。・イージーフィルター。フラットな設計です。普及している箱型形状ではなく、角のない板状のフィルターなのでお手入れも簡単です。また、端面はヘミング(折り曲げ)加工を施し、取り扱い・清掃時の安全性を高めています。・梁対応。梁が障害になっているキッチンに取り付けが可能です。取り付けの適用範囲が広いのでリフォームにも対応できます。・低天井対応。天井が低く取り付けスペースに余裕がないキッチンに取り付けが可能です。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)105/125、(弱)60/61
騒音値(dB)(強)47/46、(弱)37/35
電源プラグ2芯
ファンシロッコファン
風量(m3/h)(強)520/500、(弱)330/300
排気と同時にレンジフードで自然給気を行う、高気密住宅に適したレンジフード。スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。ラインLED照明(昼白色)搭載。フード部内側は、お手入れのしにくいカドを減らし清掃性に配慮。
高さ(mm)700
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)105/125、(弱)60/61
騒音値(dB)(強)47/46、(弱)37/35
電源プラグ2芯
ファンシロッコファン
風量(m3/h)(強)520/500、(弱)330/300
関連資料図面(0.67MB)
電動式シャッターのレンジフードプロペラファンです。
用途台所
定格電圧(V)AC100
電源コード(m)1
開口寸法(mm)300×300(25cm金属換気扇)
消費電力(W)(50/60Hz)(強)30/36、(弱)27/30
風量強弱
照明付
ファン25cmプロペラファン
風量(m3/h)(50/60Hz)(強)680/680、(弱)450/420
取付換気扇25cm金属製
同時給排の風圧式シャッターのレンジフードシロッコファンです。
用途台所
セット内容前幕板
定格電圧(V)AC100
電源コード(m)1
風量強弱
照明付
適合パイプ径(Φmm)150
ファンシロッコファン
風量(m3/h)(50/60Hz)(強)590/540、(弱)380/330
・ファンシークリーン。油汚れをはじき、浮かせた状態でふき取りを可能にした素材です。従来の一般的な材質に比べ、お手入れにかかる手間と時間を軽減します。・スロットフィルタ。スロットタイプのフィルターは、スリット状の細かいすきまが、微小な油の粒子までしっかりとキャッチします。さらにファンシークリーン仕上げにより油汚れをはじき、お手入れは手軽で簡単です。
・整流板。整流板により吸い込み速度があがり、油煙を効率よく捕集します。・イージーフィルター。フラットな設計です。普及している箱型形状ではなく、角のない板状のフィルターなのでお手入れも簡単です。また、端面はヘミング(折り曲げ)加工を施し、取り扱い・清掃時の安全性を高めています。
付属品ミニ電球1個付(40W口金E17)
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)90/106、(弱)49/51
ファンシロッコファン
騒音値(dB)(50/60Hz)(強)49/48、(弱)37/35
風量(m3/h)(50/60Hz)【0Pa】(強)510/500、(弱)330/300、【100Pa】(強)420/430、(弱)-/-
親水系コートでフィルターのお掃除簡単。アクアスリットフィルタ付属のレンジフード。BLⅢ型相当風量。最もポピュラーなスタンダードフード。
高さ(mm)600
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)101/111、(弱)45/45
騒音値(dB)(強)42/40、(弱)29/27
電源プラグ2芯
ファンシロッコファン
関連資料図面(0.22MB)
・整流板。整流板により吸い込み速度があがり、油煙を効率よく捕集します。・イージーフィルター。フラットな設計です。普及している箱型形状ではなく、角のない板状のフィルターなのでお手入れも簡単です。また、端面はヘミング(折り曲げ)加工を施し、取り扱い・清掃時の安全性を高めています。・梁対応。梁が障害になっているキッチンに取り付けが可能です。取り付けの適用範囲が広いのでリフォームにも対応できます。・低天井対応。天井が低く取り付けスペースに余裕がないキッチンに取り付けが可能です。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)90/106、(弱)49/51
騒音値(dB)(強)49/48、(弱)37/35
ファンシロッコファン
関連資料図面(0.57MB)
ファルコン・スリム型・シロッコファン
用途幅60cm・総高さ44．5～70cm対応
質量(kg)18.5
機能コンロ連動(コンロ側も連動機能必要)、リモコン対応(別売)、LED照明、常時換気、切り忘れ防止タイマー
外形寸法(高さH×幅W×奥行D)(mm)445～700×600×615
特性スライド前幕板が付属しております。
関連資料(0.26MB)
スリム型・オイルスマッシャー(左排気)
用途幅60cm・総高さ44．5～73．5cm対応
質量(kg)23
機能ワンタッチ着脱ディスク、コンロ連動(コンロ側も連動機能必要)、リモコン対応(別売)、風量おまかせ運転、DCモーター、LED照明、常時換気、切り忘れ防止タイマー
外形寸法(高さH×幅W×奥行D)(mm)445～735×600×600
特性スライド前幕板が付属しております。
関連資料(0.49MB)
スリム型・オイルスマッシャー(右排気)
用途幅60cm・総高さ44．5～73．5cm対応
質量(kg)23
機能ワンタッチ着脱ディスク、コンロ連動(コンロ側も連動機能必要)、リモコン対応(別売)、風量おまかせ運転、DCモーター、LED照明、常時換気、切り忘れ防止タイマー
外形寸法(高さH×幅W×奥行D)(mm)445～735×600×600
特性スライド前幕板が付属しております。
関連資料(0.48MB)
フラット型・シロッコファン(左排気)
用途幅60cm・総高さ20cm対応
仕様前幕板：別売り
質量(kg)13
色ブラック
機能スロットフィルタ
外形寸法(高さH×幅W×奥行D)(mm)200×600×600
関連資料(0.2MB)
1個
￥53,980
税込￥59,378
7日以内出荷
フラット型・シロッコファン(右排気)
用途幅60cm・総高さ20cm対応
仕様前幕板：別売り
質量(kg)13
色ブラック
機能スロットフィルタ
外形寸法(高さH×幅W×奥行D)(mm)200×600×600
関連資料(0.2MB)
1個
￥53,980
税込￥59,378
6日以内出荷
スリム型・シロッコ自動洗浄
用途幅60cm・総高さ44．5～73．5cm対応
質量(kg)23
機能自動洗浄、コンロ連動(コンロ側も連動機能必要)、リモコン対応(別売)、風量おまかせ運転、DCモーター、LED照明(調光あり)、自動換気、常時換気、切り忘れ防止タイマー
外形寸法(高さH×幅W×奥行D)(mm)445～735×600×600
特性スライド前幕板が付属しております。
関連資料(0.28MB)
ブーツ型・シロッコファン
用途幅60cm・総高さ60cm対応
質量(kg)13
色ブラック
フィルターアクアスリットフィルタ
外形寸法(高さH×幅W×奥行D)(mm)600×600×605
特性前幕板付属しております。
関連資料(0.18MB)
1個
￥43,980
税込￥48,378
6日以内出荷
ブーツ型・シロッコファン
用途幅60cm・総高さ70cm対応
質量(kg)13
色ブラック
フィルターアクアスリットフィルタ
外形寸法(高さH×幅W×奥行D)(mm)700×600×605
特性前幕板付属しております。
関連資料(0.25MB)
1個
￥43,980
税込￥48,378
6日以内出荷
フラット型・ターボファン
用途幅75cm・総高さ20cm対応
仕様前幕板：別売り
質量(kg)12.5
色ブラック
機能ターボファン
外形寸法(高さH×幅W×奥行D)(mm)200×600×600
関連資料(0.21MB)
1個
￥45,980
税込￥50,578
7日以内出荷
フラット型・ターボファン
用途幅60cm・総高さ20cm対応
仕様前幕板：別売り
質量(kg)10.5
色ブラック
機能ターボファン
外形寸法(高さH×幅W×奥行D)(mm)200×600×600
関連資料(0.2MB)
1個
￥38,980
税込￥42,878
7日以内出荷
スリム型・シロッコファン
用途幅60cm・総高さ44．5～73．5cm対応
外形寸法(高さH×幅W×奥行D)(mm)445～735×600×610
特性スライド前幕板が付属しております。
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。LED照明(昼白色)搭載。BLⅢ型風量。BL認定品フード。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)98/113、(中)63/65、(弱)28/27
騒音値(dB)(強)47/45、(中)37/34、(弱)21/20
電源プラグ3芯
ファンシロッコファン
風量(m3/h)(強)525/480、(中)355/310、(弱)165/150
関連資料図面(0.72MB)
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。LED照明(昼白色)搭載。強・中・弱3速の壁スイッチタイプ。BLⅢ型風量。BL認定品フード。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)98/113、(中)63/65、(弱)28/27
騒音値(dB)(強)47/45、(中)37/34、(弱)21/20
電源プラグ4芯
ファンシロッコファン
風量(m3/h)(強)525/480、(中)355/310、(弱)165/150
関連資料図面(0.84MB)
整流板効果とフィルターで油煙を捕集します。センターパーツ(別売)を取り付ければセンターフードとして仕様可能です。センターフード仕様の場合奥行630mmです。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)107/117、(中)53/53、(弱)33/33
騒音値(dB)(強)47/46、(中)34/32、(弱)25/24
設置方式壁面取付け
電源プラグ2芯
ファンシロッコファン
風量(m3/h)【0Pa】(強)535/525、(中)315/285、(弱)215/195、【100Pa】(強)430/460、(中)(弱)-/-
関連資料図面(0.51MB)
シンプルで合わせやすいスクエア形状のデザイン。ペニンシュラキッチン用として初の600/750間口をラインナップ。低天井にも対応可能(総高さ400mm～900mm)
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)93/106、(弱)49/51
騒音値(dB)(強)48/47、(弱)35/33
電源プラグ2芯
ファンシロッコファン
風量(m3/h)(強)520/500、(弱)320/295
関連資料図面(0.59MB)
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。LED照明(昼白色)搭載。BLⅢ型風量。BL認定品フード。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)98/113，(中)63/65、(弱)28/27
騒音値(dB)(強)47/45、(中)37/34、(弱)21/20
電源プラグ3芯
ファンシロッコファン
風量(m3/h)(強)525/480、(中)355/310、(弱)165/150
関連資料図面(0.69MB)
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。LED照明(昼白色)搭載。強・弱2速の壁スイッチタイプ。BLⅢ型風量。BL認定品フード。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)98/113、(弱)28/27
騒音値(dB)(強)47/45、(弱)21/20
電源プラグ4芯
ファンシロッコファン
風量(m3/h)(強)525/480、(弱)165/150
関連資料図面(0.64MB)
スタイリッシュな外観のスリム型レンジフード。フード部の薄さは、35mm。LED照明(昼白色)搭載。BLⅢ型風量。BL認定品フード。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)98/113、(中)63/65、(弱)28/27
騒音値(dB)(強)47/45、(中)37/34、(弱)21/20
電源プラグ4芯
ファンシロッコファン
風量(m3/h)(強)525/480、(中)355/310、(弱)165/150
関連資料図面(0.75MB)
・ファンシークリーン。油汚れをはじき、浮かせた状態でふき取りを可能にした素材です。従来の一般的な材質に比べ、お手入れにかかる手間と時間を軽減します。・スロットフィルタ。スロットタイプのフィルターは、スリット状の細かいすきまが、微小な油の粒子までしっかりとキャッチします。さらにファンシークリーン仕上げにより油汚れをはじき、お手入れは手軽で簡単です。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)101/111、(弱)45/45
騒音値(dB)(強)42/40、(弱)29/27
電源プラグ2芯
ファンシロッコファン
風量(m3/h)【0Pa】(強)560/520、(弱)315/290、【100Pa】(強)460/430、(弱)-/-
関連資料図面(0.59MB)
BLⅡ型相当風量。薄型でコンパクトなターボファンタイプの梁や天井の低いキッチンにも対応可能なフラットフード。本体から排気する方向を5方向の中から選択。リフォームなどにも最適。一体絞り加工の滑らかなオイルパネルは、角や溝のない拭き掃除しやすい形状です。フィルターはパンチングフィルターを使用。
定格電圧(V)100
定格周波数(Hz)50/60
消費電力(W)(50/60Hz)(強)72/86、(弱)44/47
騒音値(dB)(強)47/49、(弱)38/36
ファンターボ
風量(m3/h)(強)560/590、(弱)400/370
関連資料図面(0.67MB)
