50ページ目: 電線管・CD・PF・金属可とう管/付属品

サンフレキROBO 相互を90°曲げて接続し、しかもカップリングを支持板(厚さ6mm)に固定するカップリングです。サンフレキROBO とカップリングの引張力は250N(JIS C 8461-23の分類コードは2 ライト)です。

ビニル被覆ケイフレックスLIC/LIH とJFE 製MCCP 管を接続するためのステンレス(SUS304)製のコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※はLIC、LIH を推奨しますが、標準のビニル被覆ケイフレックスKMS、KMV、KPF、 KIC、KIH、KIV、KMEC も接続できます。詳細サイズについては、ケイフレックス(ステンレス製含む)の各頁をご参照下さい。

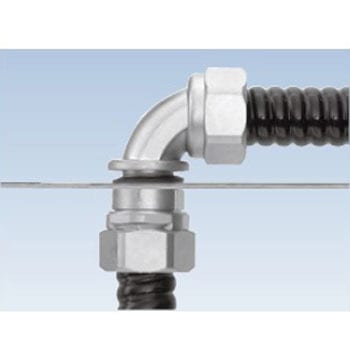

ケイフレックスを90°に曲げて、曲げ部を6mmの厚さの鋼板に固定するための中継式90°形カップリングです。ケイフレックスとカップリングの引張力は#12～54は1000N(JIS C8461-23の分類コードは4ヘビー)です。

ケイフレックスをバックシェルなしMSコネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。複数本のケーブルをグランドするカップリングもご用意できます。お問合せ下さい。MSコネクタとカップリングの接続は、アルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェルなしMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ( スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

サンフレキROBO をバックシェルなしコネクタに接続するためのカップリングです。サンフレキROBO#16～#32 とカップリングの引張力は250N(JIS C 8461-23 分類コードは2 ライト)です。MS コネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合は、アルミたて型モータレンチ (スーパーツール製品番MFT 68A を推奨)、プライヤー等を使用して締付けて下さい。締付すぎにはご注意下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

プリカチューブと鋼製電線管を接続するためのコンビネーションカップリングです。プリカチューブの接続はねじ込み式、鋼製電線管の接続は、トルク小ねじ止め式です。プリカチューブとカップリングの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。本製品に使用しているトルク小ねじは単品で販売しております。電線管とカップリングの引張力は#10～30 にあって500N(JIS C 8461-22 の分類コードは3 ミディアム)、#38 以上は1000N(JIS C 8461-22 の分類コードは4 ヘビー) です。鋼製電線管はねじを切らずにご使用下さい。JIS C 8461-1による分類コード:X355X13023X0(PKIを除く)

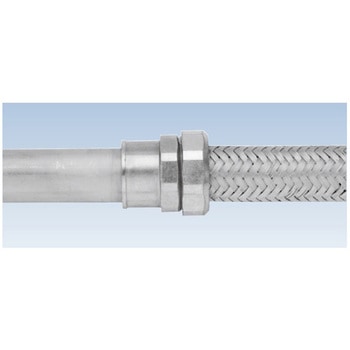

ブレード掛けケイフレックスとねじ付き鋼製電線管を接続するためのコンビネションカップリングです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N(JIS C 8461-23 の分類コードは4ヘビー)、#70以上は2500N(JIS C 8461-23の分類コードは5 ベリーヘビー) です。

ケイフレックスと鋼製電線管を接続するための防水型コンビネーションカップリングです。トルク小ねじの締め付けは、頭が折れるまで行います。トルク小ねじの折れた頭部に対して、安全保護の為の保護キャップ(GLPA556)が使用できます。トルク小ねじのかわりに六角小ねじ(SUS 製)を取り付けたものも特注にて承ります。その場合、品番の末尾にVLを追加して下さい。( 例:K2KI10VL)納期区分は確となります。 ・VL 付きは、ねじなし鋼製電線管接続用です。ねじ部は切断してご使用下さい。薄鋼電線管は、ねじ部を切断してご使用下さい。ケーブル工事に、ご使用下さい。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF(#10 除く)、KMB、KIB を表しています。鋼製電線管を引き抜く際、パッキンがめくれて破損する場合がありますので、パッキン単体でも販売しています。K2K I 用:RPP I ※-S(例:RPP I 16-S)K2KE用:RPPE※-S(例:RPPE19-S)本製品に使用している防水シール付トルク小ねじは単品で販売しております。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N ( JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N ( JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N ( JIS C 8461-23 の分類コードは5 ベリーヘビー) です。電線管とコンビネーションカップリングの引張力は#10～28 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#36 以上は1000N ( JIS C 8461-23 の分類コードは4 ヘビー) です。

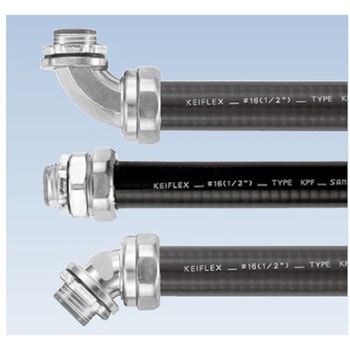

ケイフレックスとねじ付き鋼製電線管を接続するためのPA 製のコンビネーションカップリングです。ケイフレックスとコンビネーションカップリングの引張力は1000N (JIS C8461-23 の分類コードは4 ヘビー) です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

ケイフレックスをバックシェル付きMS コネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ (スーパーツール製品番MFT68A を推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスと厚鋼電線管を接続するためのコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV， を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。グリップ式(型式GWKK)のものも用意しております。商品分類名「グリップロック」346 頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#16～54 は1000N (JIS C 8461-23の分類コードは4ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

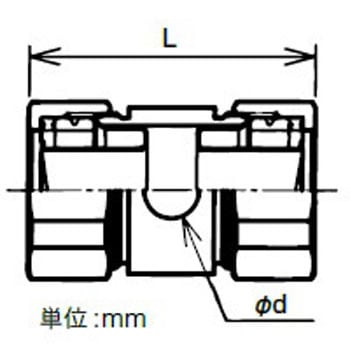

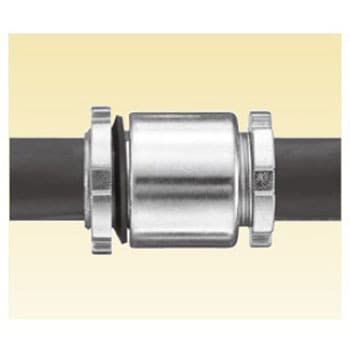

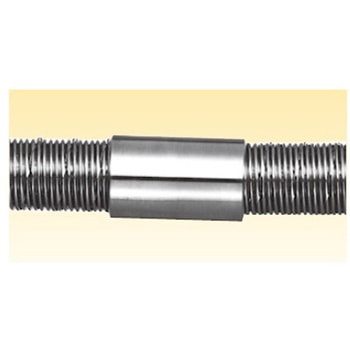

ケイフレックスとケイフレックスを接続するためのストレートカップリングで、ケイフレックス内部に溜った水を丸穴でドレンする構造です。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF(#10 除く)、KMB、KIB を表しています。ケイフレックスとカップリングの引張力は#10 は500N (JIS C 8461-23の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N ( JIS C 8461-23 の分類コードは5 ベリーヘビー) です。真鍮品はRoHS に対応していません。

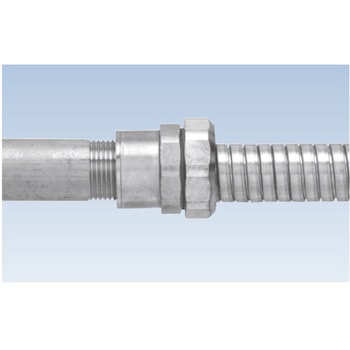

ビニル被覆なしケイフレックス(型式KM/KI)とねじ付き鋼製電線管を接続するためのコンビネーションカップリングです。ケイフレックスとカップリングの接続は、ユニオン式で、ねじ付き鋼製電線管とカップリングの接続は、ねじ込み式です。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C8461-23の分類コードは4ヘビー)です。

表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。KMDCL54 の袋ナットは丸形となります。

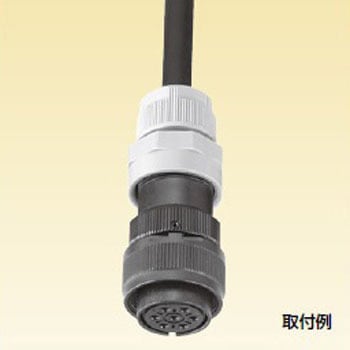

ケーブルをバックシェル付のMSコネクタに接続したとき、防水仕様にするためのカップリングです。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合はアルミたて型モータレンチ(スーパーツール製品番MFT 68Aを推奨)、プライヤー等を使用して締付けて下さい。締付けすぎにはご注意下さい。色調は、ライトグレー色のみです。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスとねじ付き鋼製電線管を接続するためのPA製の90°形コンビネーションカップリングです。ケイフレックスとコンビネーションカップリングの引張力は1000N (JIS C8461-23の分類コードは4ヘビー)です。

サンフレキROBOを日本航空電子工業(株)製コネクタに接続するためのカップリングです。カップリングに下図の2ゴムワッシャを附属しています。JAE製コネクタを補強するためのステー(品番SFPA437～441)を準備しています。下欄をご照合下さい。表中の※は日本航空電子工業(株)製コネクタJN1、JN2シリーズです。サンフレキROBO#16とカップリングの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

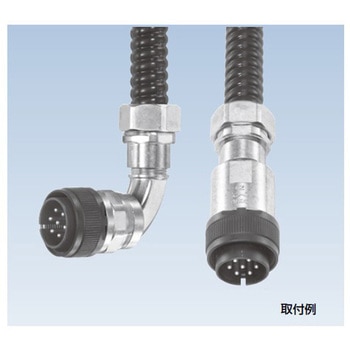

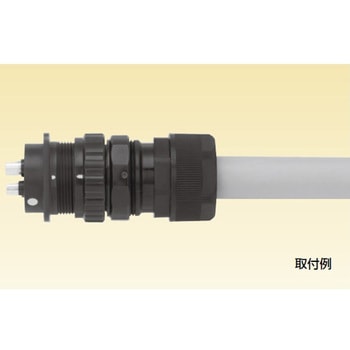

サンフレキROBOをバックシェル付きMSコネクタに接続するためのコンビネーションカップリングです。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合はアルミたて型モータレンチ(スーパーツール製品番MFT 68A を推奨)、プライヤー等を使用して締付けて下さい。締付すぎにご注意下さい。サンフレキROBO#16～#63とカップリングの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。MSコネクタへの参考締め付けトルクは以下の通りです。

サンフレキROBO をねじ付き電線管に接続するためのカップリングです。サンフレキROBO#16～#63 とカップリングの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

表中の「取付けできる附属品」欄の※1印はKMBGL，KMBCL，KMBML，KM90BGL，KM45BGL を表しています。表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。

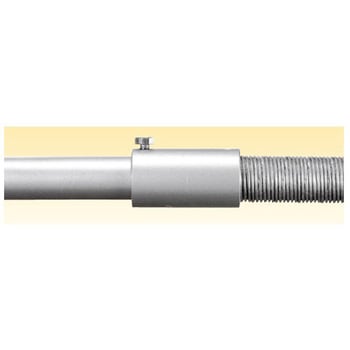

ビニル被覆なしケイフレックス(型式KM/KI)と鋼製電線管を接続するためのコンビネーションカップリングです。ビニル被覆なしケイフレックス(型式KM/KI)とカップリングの接続は、ユニオン式で、鋼製電線管とカップリングの接続は、小ねじ止め式です。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C 8461-23 の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー) です。鋼製電線管とコンビネーションカップリングの引張力は#10～28 は500N(JIS C 8461-23の分類コードは3ミディアム)、#36以上は1000N(JISC 8461-23の分類コードは4ヘビー) です。電線管はねじを切らずにご使用下さい。本製品に使用しているトルク小ねじは単品で販売しております。

「船用電線貫通金物- 箱用」に準拠した船用電線貫通金物です。グランドパッキン部に鋼製の閉止板を附属しています。

コネクタとステンレスプリカの接続は、ねじ込み式です。PBCL / PBGL の表中、ΦB、L1 及びL2 はPBML と同一です。

サンフレキROBOを制御盤類のノックアウトに接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

ブレード掛けケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。ケイフレックスとコネクタの引張力は#10 は500N(JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

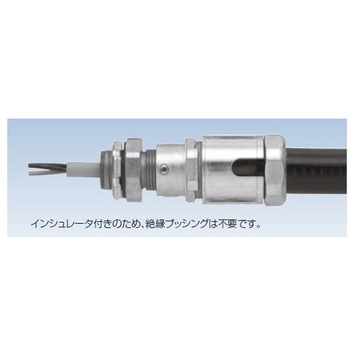

ケイフレックスをボックス類のノックアウトに接続しケイフレックスに留った水を管の外に抜きボックス内に水が侵入しないようにケーブルをグランドする構造のコネクタです。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF、KMB、KIB を表しています。水抜き穴の形状及び寸法は前項のType KMDH のとおりです。ケイフレックスとコネクタの引張力は1000N ( JIS C 8461-23 の分類コードは4 ヘビー) です。

サンフレキROBO を制御盤類のノックアウトに接続し、接続方向を軸に回転させるためのコネクタです。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。 ・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。 ・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。 (逆U 字配管は振られやすいので特にご注意下さい。)高負荷での回転動作が避けられない場合は、樹脂製ベアリング式回転ハブHR2HG をご使用下さい。

ケーブルを日本航空電子工業(株)製JL10-6A 単体プラグに接続するためのコネクタです。日本航空電子工業(株)製コネクタJL10-8A(アングルプラグ)には接続できません。エンドベルにE2KM を接続してご使用下さい。

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サイズ15～24 はパイプを固定する小ねじが1本、30 以上は小ねじが2本となります。

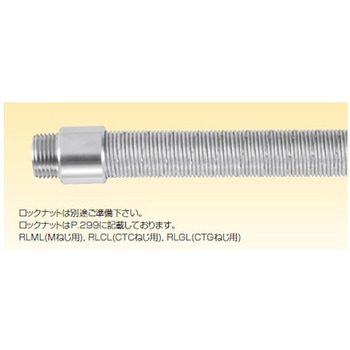

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

E2M型マルチパッキンと組み合わせて使用するノックアウト用コネクタです。マルチパッキンは別売ですので、次頁の手順で選定して下さい。

サンフレキROBOをボックス類の専用の丸穴に接続するためのコネクタです。サンフレキROBOとコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。ボックス類の専用の丸穴が大きいため、ケーブルのハーネス品の部品の貫通が可能となります。

サンフレキROBOをフード・ハウジング等に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。

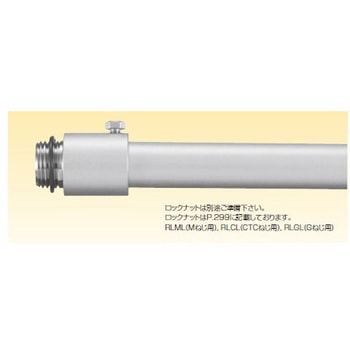

ねじなしサンパイプをノックアウトに接続するためのコネクタです。

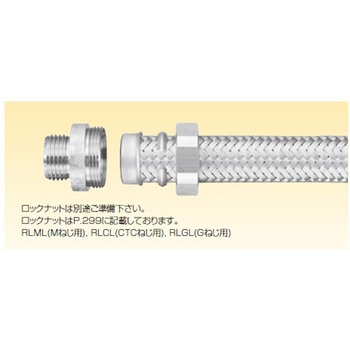

ブレード掛けケイフレックスLIB、LMB 用のステンレス(SUS304)製のボックスコネクタです。ケイフレックスの切断は、ワイヤーのばらけ防止のため切断部にビニルテープを巻いて、その上から行って下さい。

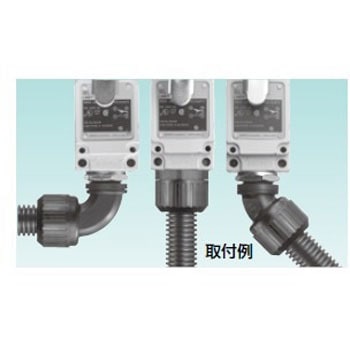

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。

サンフレキROBOをリミットスイッチ等電気機器に接続するためのコネクタです。サンフレキROBO#16～#63とコネクタの引張力は250N(JIS C 8461-23の分類コードは2ライト)です。各表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°，90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40～60%の外径を目安として下さい。
