12ページ目: 手動ステージ
エコ商品
移動ガイドにアリ溝(D-T方式)を使用した長作動移動ユニットです。カメラ、センサなどの位置決め用途に広く利用いただけます。ブロックの追加が可能で、1つのレールに複数の移動ユニットが設置可能です。任意の位置で保持力の高いレバー式クランプによる固定が可能です。目盛1mm、長さ1000mmのメモリシールと指標シールが付属します。任意の位置への貼り付けが可能です。
種類Xステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)29.4
送り方式ラック&ピニオン
移動ガイドアリ溝
感度0.1mm
クランプレバー式
目量1m
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置粗微動両ハンドル
移動方向X軸1方向
移動量(ツマミ1回転)粗動1回転約25.5mm・(ツマミ1回転)微動1回転約3.3mm
移動ガイドにアリ溝(D-T方式)を使用した長作動移動ユニットです。カメラ、センサなどの位置決め用途に広く利用いただけます。ブロックの追加が可能で、1つのレールに複数の移動ユニットが設置可能です。任意の位置で保持力の高いレバー式クランプによる固定が可能です。目盛1mm、長さ1000mmのメモリシールと指標シールが付属します。任意の位置への貼り付けが可能です。
種類Xステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)29.4
送り方式ラック&ピニオン
移動ガイドアリ溝
感度0.1mm
クランプレバー式
目量1m
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置両ハンドル
移動方向X軸1方向
移動量(ツマミ1回転)約18mm
移動ガイドにV溝とクロスローラ(V-CR方式)を使用した精密Z軸ステージです。送り方式にラックピニオンを使用しており、大きな移動量が得られます。任意の位置で保持力の高いレバー式クランプによる固定が可能です。カメラ、センサなどの位置決め用途に広く利用いただけます。精密な位置決めが可能ですので、顕微鏡などの焦準ユニットとしても使用可能です。
種類Zステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)49
送り方式ラック&ピニオン
移動ガイドV溝とクロスローラ
質量(kg)0.9
クランプレバー式
目量バーニヤ読み0.05mm
材質/処理(テーブル)鋼材/硬質黒色クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置粗微動両ハンドル
移動方向Z軸1方向
移動精度(mm)真直度0.005
移動量(ハンドル1回転)粗動1回転約6mm・(ハンドル1回転)微動1回転 約0.68mm
1台
￥97,980
税込￥107,778
3日以内出荷

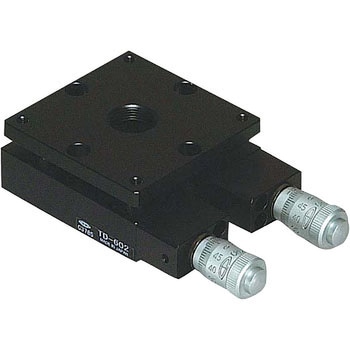

上ステージとベースの間にあるボールが傾斜の支点となります。カメラ、センサなどの位置決め用途に広く利用いただけます。
種類傾斜ステージ
テーブル長さ(mm)90
テーブル幅(mm)90
耐荷重(N)39.2
送り方式CEH-6.5F(標準マイクロメータ)
質量(kg)0.52
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向傾斜2方向
移動量(°)±3
移動量(ツマミ1回転)約0°29'
1台
￥37,980
税込￥41,778
5日以内出荷
上ステージとベースの間にあるボールが傾斜の支点となります。カメラ、センサなどの位置決め用途に広く利用いただけます。
種類傾斜ステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)29.4
送り方式CEH-6.5F(標準マイクロメータ)
質量(kg)0.27
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向傾斜2方向
移動量(°)±3
移動量(ツマミ1回転)約0°45'
1台
￥34,980
税込￥38,478
5日以内出荷
上ステージとベースの間にあるボールが傾斜の支点となります。カメラ、センサなどの位置決め用途に広く利用いただけます。
種類傾斜ステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
送り方式CEH-6.5F(標準マイクロメータ)
質量(kg)0.06
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向傾斜2方向
移動量(°)±3
移動量(ツマミ1回転)約1°36'
1台
￥29,980
税込￥32,978
3日以内出荷
粗動、微動送りが出来る回転ステージです。標準型、対称型があり左右対称が構成できます。バーニアが左右両方にあり、どちらからでも位置の読み取りが可能です。テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。粗動と微動両方のクランプをすることで、任意の位置で固定できます。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ
耐荷重(N)19.6
送り方式CMH-6.5R(標準マイクロメータ)
移動ガイドすり合わせ
質量(kg)0.12
クランプ複合クランプ
平行度(mm)0.03
目量バーニヤ読み10分/マイクロメータ式0.01mm(1目盛約0.018度)
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
ステージ寸法(mm)Φ50
移動方向回転方向
モーメント剛性(sec/N・cm)1.6
許容モーメント荷重(N・cm)40
心円度(mm)0.05
面振れ(mm)0.02
移動量(°)粗動360・微動±5
移動量(ツマミ1回転)約0.92°

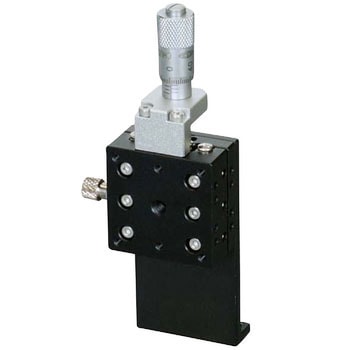

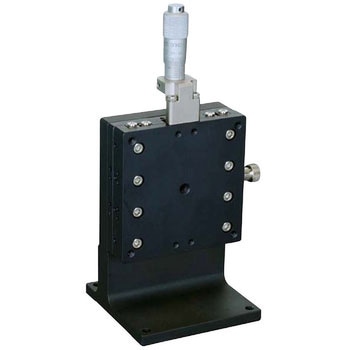

HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.55
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.03、ピッチ剛性 0.10、ロール剛性 0.10
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.55
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.03、ピッチ剛性 0.10、ロール剛性 0.10
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.44
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.05、ピッチ剛性 0.20、ロール剛性 0.20
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.34
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.10、ピッチ剛性 0.30、ロール剛性 0.30
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.34
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.10、ピッチ剛性 0.30、ロール剛性 0.30
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.23
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.20、ピッチ剛性 0.50、ロール剛性 0.50
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.07
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 1.00、ピッチ剛性 1.00、ロール剛性 1.00
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.07
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 1.00、ピッチ剛性 1.00、ロール剛性 1.00
垂直度(mm)0.080、運動の垂直度：0.030
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)78.4
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.3
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.03、ピッチ剛性：0.10、ロール剛性：0.10
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)78.4
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.3
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.03、ピッチ剛性：0.10、ロール剛性：0.10
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)58.8
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.24
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.05、ピッチ剛性：0.20、ロール剛性：0.20
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.19
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.10、ピッチ剛性：0.30、ロール剛性：0.30
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.19
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.10、ピッチ剛性：0.30、ロール剛性：0.30
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)39.2
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.13
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.20、ピッチ剛性：0.50、ロール剛性：0.50
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.06
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：1.00、ピッチ剛性：1.00、ロール剛性：1.00
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.06
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：1.00、ピッチ剛性：1.00、ロール剛性：1.00
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)78.4
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.5
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.06、ピッチ剛性：0.20、ロール剛性：0.20
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)78.4
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.5
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.06、ピッチ剛性：0.20、ロール剛性：0.20
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.33
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.20、ピッチ剛性：0.60、ロール剛性：0.60
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)39.2
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.23
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.40、ピッチ剛性 1.00、ロール剛性 1.00
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.11
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 2.00、ピッチ剛性 2.00、ロール剛性 2.00
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類xyステージ
テーブル長さ(mm)30
テーブル幅(mm)30
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.11
クランプ板クランプ
平行度(mm)0.050、運動の平行度：0.020
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XY軸2方向
移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 2.00、ピッチ剛性 2.00、ロール剛性 2.00
種類xyzステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)29.4
送り方式CMH-13RM(各軸標準マイクロメータ)
移動ガイドHG-VCR方式(V溝とクロスローラ)
質量(kg)0.9
感度0.003mm
クランプ板クランプ
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向XYZ軸3方向
移動精度(mm)真直度 XY軸0.002、Z軸0.005
移動量(ツマミ1回転)(XYZ軸)0.5mm
種類xyzステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)29.4
送り方式CMH-13RM(各軸標準マイクロメータ)
移動ガイドHG-VCR方式(V溝とクロスローラ)
質量(kg)0.58
感度0.003mm
クランプ板クランプ
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置(XY軸)サイド
移動方向XYZ軸3方向
移動精度(mm)真直度 XY軸0.002、Z軸0.003
移動量(ツマミ1回転)(XYZ軸)0.5mm
種類xyzステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)29.4
送り方式CMH-13RM(各軸標準マイクロメータ)
移動ガイドHG-VCR方式(V溝とクロスローラ)
質量(kg)0.43
感度0.003mm
クランプ板クランプ
目量マイクロメータ式0.01mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置(XY軸)サイド
移動方向XYZ軸3方向
移動精度(mm)真直度 XY軸0.002、Z軸0.003
移動量(ツマミ1回転)(XYZ軸)0.5mm
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：1500、ピッチ：1500、ロール：1500
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：1500、ピッチ：1500、ロール：1500
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：1200、ピッチ：1200、ロール：1200
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：1200、ピッチ：1200、ロール：1200
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.45
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：800、ピッチ：800、ロール：800
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.45
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：800、ピッチ：800、ロール：800
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.3
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：500、ピッチ：500、ロール：500
垂直度(mm)0.065、運動の垂直度：0.025
HG-VCR方式を採用した高精度、高剛性ステージです。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)40
テーブル幅(mm)40
耐荷重(N)49
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.3
材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02
許容モーメント荷重(N・cm)ヨー：500、ピッチ：500、ロール：500
垂直度(mm)0.065、運動の垂直度：0.025
メカニカル部品 の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
