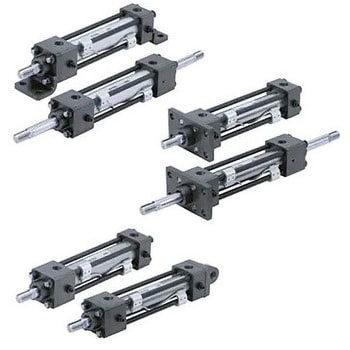

CH2 Series JIS規格準拠油圧シリンダ/複動：片ロッド
- ストローク(mm)
- 35
- 型式
- チューブ材質:アルミ合金；呼び圧力:3.5MPa
- 取付支持形式
- ロッド側長方形フランジ形
- クッション
- あり
- 使用ピストン速度(mm/s)
- 8～300
- 作動方式
- 複動/片ロッド形
- 使用流体
- 油圧作動油
- チューブ内径(Φmm)
- 40
- 最高許容圧力(MPa)
- 3.5
- ロッド径(Φmm)
- C Series ロッド径
- 耐圧力(MPa)
- 5
- 周囲温度および使用流体温度(℃)
- ‐10～60
- ストローク長さの許容差
- ～100st 0～+0.8 、101～250st 0～+1.0 、251～630st 0～ +1.25、631～1000st 0～+1.4 、1001～1800st 0～+1.8
- RoHS指令(10物質対応)
- 対応
- 最低作動圧力(MPa)
- ヘッド側加圧時：0.15、ロッド側加圧時：0.2
- オートスイッチ種類
- 2色表示、 無接点オートスイッチ、 グロメット、 ランプ付、 2線式、 横取出、 リード線3m、 適用電圧：DC24V(DC10～28V)
- オートスイッチ追記号
- 2ヶ付
- シリンダ追記号
- ロッド先端ナット付
- ポート・クッションバルブ位置
- ポート：上、クッションバルブ：右
- オーダーメイド仕様
- 標準
- 内容量
- 1個
