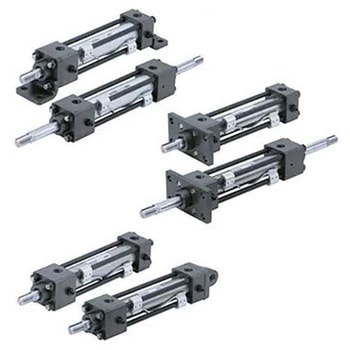

CH2 Series JIS規格準拠油圧シリンダ/複動：片ロッド
- ストローク(mm)
- 105
- 型式
- チューブ材質:アルミ合金；呼び圧力:3.5MPa
- 取付支持形式
- ロッド側長方形フランジ形
- クッション
- あり
- 使用ピストン速度(mm/s)
- 8～300
- 作動方式
- 複動/片ロッド形
- 使用チューブ内径(mm)
- 50
- 使用流体
- 油圧作動油
- 最高許容圧力(MPa)
- 3.5
- 耐圧力(MPa)
- 5
- 周囲温度および使用流体温度(℃)
- オートスイッチ付の場合：‐10～60
- ストローク長さの許容差
- ～100st:0～0.8、101～250st:0～1.0、251～630st:0～1.25、631～1000st:0～1.4、1001～1800st:0～1.8
- RoHS指令(10物質対応)
- 対応
- 最低作動圧力(MPa)
- ヘッド側加圧時：0.15、ロッド側加圧時：0.2
- シリンダ追記号
- ロッド先端ナット付
- ポート・クッションバルブ位置
- ポート:上・クッションバルブ:右
- ロッド径
- C Series
- オーダーメイド仕様
- 標準
- オートスイッチ有無
- オートスイッチ付
- 内容量
- 1個
