15ページ目: 端子台
商品豆知識
特別な工具を使うことなく、必要な極数をお客様の手元で簡単に組立てることができます。急な仕様変更やメンテナンス時など、急な場面にもフレキシブルに対応します。
形タッチダウン構造
1箱(50個)
￥4,998
税込￥5,498
翌々日出荷
RoHS
端子間7mmピッチの超小型サイズを実現しました。
小型化するPLCやSBCのインターフェイスに最適です。
コンパクトなサイズは制御盤の小型化に貢献します。
コネクタと端子台は扱い易い1:1結線タイプです。
結線作業がラクなSS端子ネジを採用しています。
ネジの脱落防止構造によりネジの紛失を防ぎます。
端子カバーは開閉式、また端子番号を両面に印刷した記名板が予め装着され配線時の効率化が図れます。
DINレール取付け、直取付け、双方に対応します。
質量(g)72
規格UL/TUV
定格絶縁電圧(V)AC DC125
端子ねじM3×9.5
適合電線(mm2)1.25
絶縁抵抗(MΩ)100以上
使用周囲温度(℃)-15～60(氷結又は結露しないこと)
締付トルク(N・m)1.2
定格通電電流(A)10
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500
レール上にワンタッチ取付可能。また、小型でありながら記名板はワイドで見易い10mm幅を採用しているため充分な記号表示ができます。
絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。
適合レールはメーカー専用の16mm幅のレール。またはDIN35mm対応端子台と共用できるDISタイプです。
定格絶縁電圧(V)AC DC250
端子ねじM3×8
適合電線(mm2)0.5、0.75、1.25
締付トルク(N・m)0.5～1.2
定格通電電流(A)適合電線0.5：7、適合電線0.75：11、適合電線1.25：15
RoHS指令(10物質対応)対応
1個
￥38
税込￥42
当日出荷
端子間ピッチ(mm)7
定格電流(JIS)(A)15
適合機種PTU-10、PT-SS10、PUW-10、FP-10
材質(端子)C2680R/Niメッキ
結線方法丸型圧着端子用
端子間ピッチ(mm)8
定格電流(JIS)(A)15
適合機種PTU-20、PT-20、PT-SS20、FP-20、FPW-20、PUW-20
材質(端子)C2680R/Niメッキ
結線方法丸型圧着端子用
定格絶縁電圧(V)AC・DC600
通電電流(A)16/22
端子ねじM3.5×7.3L±ナベセムス
適合電線(mm2)1.25/2
締付トルク(N・m)1.4
1個
￥139
税込￥153
9日以内出荷

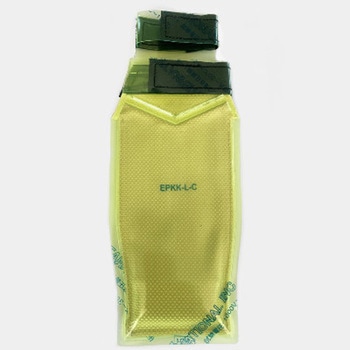

端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式
￥8,898
税込￥9,788
16日以内出荷

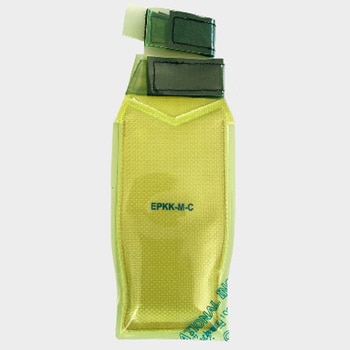

端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式
￥9,098
税込￥10,008
32日以内出荷
![S0339F 高強度ケーブル端子カバー[青]EPKK-LB-C フィスコインターナショナル](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono65890171-251028-02.jpg)

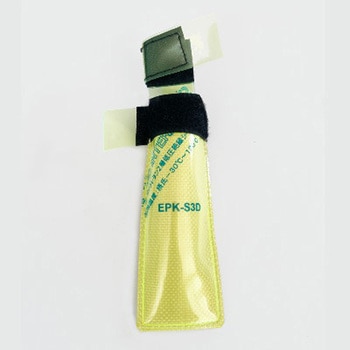

端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式(20個)
￥199,800
税込￥219,780
32日以内出荷
![S0333F 高強度ケーブル端子カバー[赤]EPKK-L-C フィスコインターナショナル](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono65890137-251028-02.jpg)
端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式(20個)
￥189,800
税込￥208,780
32日以内出荷
![S0335F 高強度ケーブル端子カバー[青]EPKK-L-C フィスコインターナショナル](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono65890146-251028-02.jpg)
端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式(20個)
￥189,800
税込￥208,780
32日以内出荷
![S0337F 高強度ケーブル端子カバー[赤]EPKK-LB-C フィスコインターナショナル](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono65890155-251028-02.jpg)

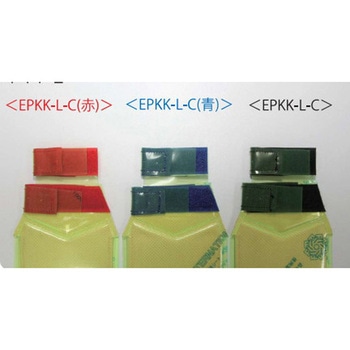

端子カバーの内側に防弾チョッキに使用される繊維を使用、絶縁性と高強度を両立した安全性の高い端子カバー
用途先端衝突での短絡防止に抜群の威力を発揮するカイダック樹脂ケースに、ウレタン樹脂を緩衝材として埋め込んだインナーケースを装備。更に防弾チョッキにも使用されているアラミド繊維に樹脂引きした帆布を二重にしたうえ、ポリウレタンシートをアウターに使用した三重構造で、衝突時の圧迫衝撃力を吸収。圧着端子先端の過酷なピンポイント衝突時にも、高レベルの短絡防止性能を有します。D端子適応サイズ:150～325sq
1式(20個)
￥199,800
税込￥219,780
32日以内出荷

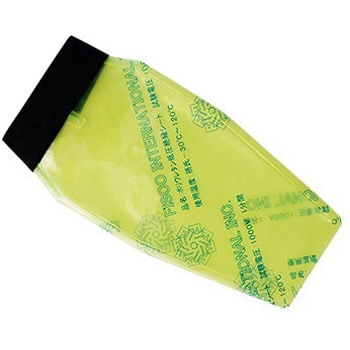

ターミナル付き電源ケーブル等の先端部を短絡から保護する絶縁ソフトカバー
用途低圧回路配電盤などの装置接続直前・取り外し直後のケーブル先端養生に最適 。差し込み形ノーマルタイプ 袋状で、差込口をマジックテープで締め付けます。透明素材で、カバー内部がよく見え、色別・端子形状を短時間で視認できます。厚さ:0.4mm×二重化(ポリウレタン絶縁シート素材)。D端子適応サイズ:200sq～325sq。色:ピカイエロー透明(ポリウレタン低圧絶縁シート素材)。耐電圧:交流1000V試験済み、交流3000V耐電圧試験合格※サンプルの非公開試験値、いずれの試験値もポリウレタン絶縁シート素材での結果
1式
￥6,698
税込￥7,368
16日以内出荷

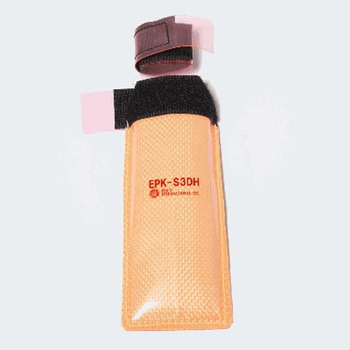

複数端子をテストする際、端子カバーを付けた状態で作業が可能!現場のニーズに答えた端子カバー
用途【素材】。インナー:樹脂引きケブラー(R)帆布 二重。アウター:ポリウレタンシート 一重。ヘッドケース:カイダック(R)&ウレタン樹脂。点検口:アクリル。サイズ適応サイズ:L 200sq～325sq
1式
￥9,998
税込￥10,998
32日以内出荷
複数端子をテストする際、端子カバーを付けた状態で作業が可能!現場のニーズに答えた端子カバー
用途【素材】。インナー:樹脂引きケブラー(R)帆布 二重。アウター:ポリウレタンシート 一重。ヘッドケース:カイダック(R)&ウレタン樹脂。点検口:アクリル。サイズ適応サイズ:38sq～150sq
1式
￥9,998
税込￥10,998
32日以内出荷
複数端子をテストする際、端子カバーを付けた状態で作業が可能!現場のニーズに答えた端子カバー
用途【素材】。インナー:樹脂引きケブラー(R)帆布 二重。アウター:ポリウレタンシート 一重。ヘッドケース:カイダック(R)&ウレタン樹脂。点検口:アクリル。サイズ適応サイズ:2sq～22sq
1式
￥9,298
税込￥10,228
32日以内出荷
1個
￥4,898
税込￥5,388
翌々日出荷
形状1段
端子間ピッチ(mm)4.2
取付け方法DIN35mm
端子台端子幅(4.2mm)×極数(P)+側板2枚(4mm)
結線方式スプリングロック
適合圧着端子DIN46228-4準拠
構成部品【中間板】VTX-2/2【側板】VTX-1.5/2E・VTX-1.5/2E1【記名板】AM-10【レール】DAV4【止め金具】SDV-3
電線むき長さ(mm)10～11
形状1段
極数-
定格絶縁電圧(V)10 / 001 / 000 / 100 / 010 / 000 / 000
定格通電電流24A / 32A / 41A / 57A / 76A
構成【端子台】VTX-16/3
端子台端子幅(12.2mm)×極数(P)+側板2枚(4.4mm)
結線方式スプリングロック
構成部品【中間板】VTX-16/3【側板】VTX-16/3E、VTX-16/3E1【記名板】AM-10【レール】DAV4【止め金具】GTY34
再生材使用使用
形状1段
色橙
定格絶縁電圧(V)(一般仕様)AC・DC 1000、(UL認定仕様)AC・DC 600、(CUL認定仕様)AC・DC 600、(TUV認定仕様)AC・DC 1000
端子間ピッチ(mm)10.2
適合電線(mm2)(JIS)0.75/1.5/2.5/4/10
取付け方法DIN35mm
定格通電電流(A)(一般仕様)9/17/24/32/57、(UL認定仕様)60、(CUL認定仕様)60、(TUV認定仕様)57
結線方式スプリングロック
適合圧着端子DIN46228-4準拠
適合電線サイズ(UL認定仕様)AWG20-6、(CUL認定仕様)AWG20-6、(TUV認定仕様)AWG20-8
電線むき長さ(mm)18～19
形状1段
色青
定格絶縁電圧(V)(一般仕様)AC・DC 1000、(UL認定仕様)AC・DC 600、(CUL認定仕様)AC・DC 600、(TUV認定仕様)AC・DC 1000
端子間ピッチ(mm)10.2
適合電線(mm2)(JIS)0.75/1.5/2.5/4/10
取付け方法DIN35mm
定格通電電流(A)(一般仕様)9/17/24/32/57、(UL認定仕様)60、(CUL認定仕様)60、(TUV認定仕様)57
結線方式スプリングロック
適合圧着端子DIN46228-4準拠
適合電線サイズ(UL認定仕様)AWG20-6、(CUL認定仕様)AWG20-6、(TUV認定仕様)AWG20-8
電線むき長さ(mm)18～19
形状1段
全長(mm)端子台:端子幅(3.5)×極数(P)+側板2枚(4)
取付方式DIN35mm
端子間ピッチ(mm)3.5
構成【中間板】VTX-1.5/4【側板】VTX-1.5/4E・VTX-1.5/4E1【記名板】AM-10【レール】DAV4【止め金具】SDV-3
結線方式スプリングロック
適合圧着端子DIN46228-4準拠
電線むき長さ(mm)10～11
