カネテックのマグネットチャック

丸棒のケガキ、穴あけ時の保持具。 放電加工の保持具。 三次元測定機及び各種計測、計測システムの保持具。

上面(V面)・底面・後面が吸着可能です。 切替レバーは着脱可能です。(六角穴対辺は8mm) 防滴・耐油構造です。

従来のマイクロピッチを更に細密化(業界最密)し、小物や薄物・超薄板の吸着性能を大幅に向上させました。特に精密部品など吸着面積の少ないものに有効です。

軽量薄形にもかかわらず堅固で、ハンドル操作による精度への影響を極力抑えた高精度チャックです。 ワークは厚物から薄物にいたるまで巾広く対応できます。

両側面に操作部があるため、切り替え作業が楽に行えます。軽量のため位置調節が簡単です。

無接点式チャックマスターとしてワイド電源AC100～220Vの範囲において定電圧を出力でき、高速で安定した消磁性能を実現。また、各種保護機能が充実し、各アラームに個別の表示灯があるため、アラームの識別が容易です。リレー(消耗品)を使用していないため、連続使用、高頻度ON/OFFに対応できます。電圧を調整することで電磁チャックの吸着力を制御できます。電磁チャックの残留吸着力を軽減するため、急速自動消磁が作動します。各種入出力信号が充実し、ケース内のピン端子式端子台に配線接続することで使用可能です。EH-VE形はEH-V305B(操作部一体型)に対し遠隔操作仕様とし、遠隔操作箱を付属したものです。

アルニコ磁石鋼を使った特殊構造の強力タイプです。 小形にもかかわらず磁力のON/OFFが可能です。

3ミリ以下の小物・薄物ワークの吸着に効果を発揮します。 従来品同等サイズながら、約2倍の強力吸着力を有します。 金型周辺の焼入れ部品においても、従来品に比べ優れた吸着性能を発揮します。 ギャップ特性にも優れており、ワーク吸着面の平面状態や粗さの影響を受け難いです。 強力丸形タイプですので、旋盤での軽切削加工にも使用可能です。

ワーク着脱時の起磁力制御に、瞬間通電するのみなので内部発熱が少なく、高精度加工が追求できます。 環境に配慮したはんだレスタイプです。

液中使用可能です。 細かい磁極ピッチで、特に薄物・小物ワークに有効です。 底面はフラットで、クランプ金具のタップ穴加工が可能です。

チャック作業面は磁極間隔がマイクロピッチのため、薄い、あるいは小さい等のワークも有効な吸着力が得られます。 チャック取付面もON/OFFが可能で強力な永磁吸着面です。従って設置にはメカ的なクランプの必要がありません。 液中での使用も可能です。 切換ハンドルはサイド差込式のため、ON/OFF切換の操作時以外は取り外しておくことができます。

RMWH-B形に比較して、薄物で小さなワークに対応可能です。

液中使用可能です。 強力タイプで、強い吸着力が必要な場合に最適です。 噴流穴付で、噴流加工が可能です。 底面はフラットで、クランプ金具のタップ穴加工が可能です。 吸着面の噴流穴周辺の座グリ加工が可能です。 標準タイプと比べて防水性を強化しました。

液中使用可能です。 強力タイプで、強い吸着力が必要な場合に最適です。 噴流穴付で、噴流加工が可能です。 底面はフラットで、クランプ金具のタップ穴加工が可能です。 吸着面の噴流穴周辺の座グリ加工が可能です。

セパレータと平行なV溝を新たに追加することで、短い丸鋼ワークもV溝の端や突出しての吸着が可能。 上面(V面)・両側面の三面吸着が可能です。 ON-OFF切換えレバーは固定/取外しを任意選択可能。 (ON-OFF切換えは1箇所となります) 防滴、耐油構造です。 特級精度仕上げも対応可能です。

B形はあらかじめワークを弱磁力で保持し、吸着位置のずらし微調整をしてから強磁力に切換えることができ、位置決めが極めて容易です。 研削作業はもちろん切削作業に使用可能なチャックです。 薄物から厚物まで威力を発揮するチャックです。 精度変化の少い高精度チャックです。

厚さは全機種わずか20mm。高速軽研削加工などでのワーク固定に適した非常に薄くて軽いチャックです。 液中及び湿式での連続使用が可能です。 (防錆効果のある加工液を使用してください) 軽量のため段取り替え(パレットチェンジャー等)にも応用できます。

精度変化が極めて少ない構造です。メーカー独自の冷却構造によって、温度上昇を抑えています。チャックの変形が極めて少ないため、高精度の研削加工に適しています。

本器に使用している永磁チャックはRMT形で、強力形です。 比較的薄いワークや小物から厚いワークに至るまで、広汎に対応します。

可傾角度に対し縦長タイプのSBP-R713S形、横長タイプのSBP-R713L形の2種があります。 精度、耐久度とも薄形永磁サインバーチャックに準じます。 チャック作業面の磁極間隔はマイクロピッチです。 小物から厚物までの広い範囲の研削用に使用できます。

重切削用の特殊設計による超強力電磁チャックです。 取り付けや配線、また残留磁気の消去がきわめて容易にできるよう、各種の工夫が施されています。 ワークが15mm厚以上で、大きさが140×140mm以上になりますと、磁力の度合が極めて効果的に吸着力に作用します。

切削専用の強い吸着力を発揮する電磁チャックです。 カッターなどへの磁気の影響を極少におさえた特殊設計です。 重切削用チャックとしては、超強力電磁チャックKETZ形がありますが、それには不向きな板厚15mm以下のワークにも使用できる使用範囲の広いチャックです。

強力な吸着力により、各種切削用途に使用可能! メーカー従来品(RMC形)に比べ吸着力1．5倍UP! (板厚9mm以上のワーク) 旋盤加工でのワーク位置決めに効果的な磁力調整機能付! 専用ラチェットハンドルにより操作性向上!

メカ的なクランプでは歪みが出てしまう比較的薄いワーク等は、リングポール形ですと、一様な吸着力でチャッキングが出来るため、高い精度で加工できます。

厚さ43～60mmの薄形です。 磁極間隔は細かいマイクロピッチタイプです。 従って、小物や薄物のほか、大物や厚物にも適します。 ハンドルは六角棒レンチで、操作も軽く、半回転で磁力のON/OFF切換えが可能です。 ワークの仮固定時に切換ハンドルの操作角度により弱い磁力に設定できるため、ワークの位置決め仮固定に便利です。

研削作業はもちろん切削作業に使用可能なチャックです。 薄物から厚物まで威力を発揮するチャックです。 精度変化の少い高精度チャックです。

小形、中形で高さ45mm、大形でも50mmと極めて薄形で、しかも軽量です。 チャック作業面の吸着有効範囲が大きく、すみずみまで利用できます。 磁力ON/OFFのハンドル切換は、特殊なスライド方法により非常に軽快に操作できます。サイド差込み方式のため、不要時の取りはずしが可能です。 磁極間隔が極めて細かいマイクロピッチ形です。このため、厚いワークはもちろん、薄く小さいワークも有効な吸着力が得られます。

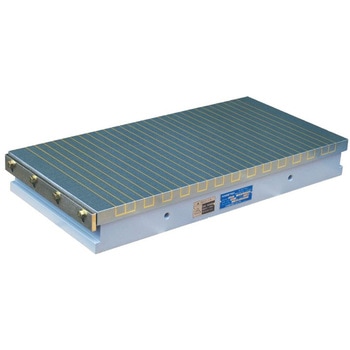

高い剛性、信頼性抜群の精度! 電磁チャックの剛性を高め、経時変化を可能な限り押えて、精度の向上をはかるため、溶接構造とせず、メーカー独自の加工方法により、ぜいたくな本体とケース一体のくり抜構造としました。 独自の軽量化設計! 研削盤のテーブル駆動時のファクターを考え、チャック重量を可能な限り削減し、軽量化しております。このため、研削盤の耐用期間伸長に貢献します。 シンプルな薄形、強い吸着力! 研削盤のワーク取付スペースを大きくするために、チャックの高さを限度まで押えた結果、小形及び中形で全高70～80mm、大形でも85mmにとどまり、より多様なワークに対応できます。また薄形にもかかわらず、独特の電磁コイルスペース確保の設計により、強い吸着力が確保されています。

チャック作業面の磁極間隔を細分化したマイクロピッチのため、薄く広いワークも強固に吸着します。 ワーク着脱時の起磁力制御に、瞬間通電するのみですから、内部発熱が少なく、精度の継続維持が容易です。 ワーク保持中も含め、連続通電を要しませんので、ランニングコストが極めて低廉です。 停電や断線に対しても吸着力を維持するので、安全に使用できます。

5面加工機での段取時間短縮が可能! (加工効率・加工精度向上に効果的) 湿式加工対応! 停電・断線の心配がない永電磁構造! 発熱がほとんどないため、ワークへの熱の影響も最小限! メタコン仕様なので電源ケーブルの取外しも容易! (パレットチェンジや外段取りの対応可能) ワークサイズや加工条件により複数個同時使用可能!

マグネットを内装した鋼製直定規です。 磁力の切換構造はありません。

小形で構造がシンプルなため、取扱が容易です。 軸が固定できるので、研削作業にも使用できます。 チャック作業面の磁極間隔はマイクロピッチです。 小物から厚物までの広い範囲の研削用に使用できます。

特殊磁気構造により上面・底面・V面の3面で強磁力を発揮。 検査作業にも使用可。 防滴構造です。

スターポール構造の採用により、ベアリング等リング状ワークに効果的な強磁力を発揮します。 電気を必要としない永磁式ですので、配線の心配がなく容易に取付けができます。また、省エネにも貢献します。 湿式加工にも対応します。 RMC-X-B形は磁力調整機能付きです。(ON/OFF操作角度は約630度で、ハンドル回転角度応じて磁力調整ができます)

EP用チャックマスターは永電磁チャック専用の電源装置で、EPT形、EPTW形、EPZ-U形に共通して使用できます。 マイコン制御により、極めて効果的な自動消磁が作動します。 吸着力の調整ができます。
