固定端子台

配電盤、制御盤、各種電気機器などの電源回路および、操作回路用に最適。 端子台本体および、端子カバーは難燃性グレードのUL94V-0ですから安全。 定格絶縁電圧が660Vですから、高耐電圧、高絶縁用に最適。 絶縁材料は変性PPE樹脂を用いていますので、機械的振動、衝撃に優れた対応。 端子ねじにセルフアップねじを採用していますので、座金の脱落がなく、電線および圧着端子の挿入と締付けが迅速で確実。 端子カバー、記名条片の脱着がワンタッチ方式。

Aタイプは2P～16Pまでの各端子と、両端の固定部分をまとめて一体成型したタイプです。 Bタイプは1Pユニットを重ね合わせ、両端に固定部分を備えたタイプです。

ブレーカの端子部と同一ピッチ、同一高さのため、ブレーカとの接続が容易です。(※TBF-601～604を除く。) ブレーカと同じ幅内に収まりますのでブレーカの連続密着取付けにも対応できます。 ねじ固定・IECレール取付両用

ねじレス連結構造 タッチダウン構造により、端子ねじの仮止めが可能 単品の端子台本体を増設することが可能 フィンガープロテクト構造を採用

PTUシリーズは端子ネジを上げたままお届けできるネジアップ式端子台。結線の省力化を約束する作業性に優れた人気の高いシリーズです。緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。全てのタイプがUL規格又の認定を取得しておりますので海外輸出向けにも安心してご使用になれます。絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。適合レールはDIN規格に準拠した35mm巾のレールです。レールへの取付は上方向から押し込むだけで簡単にセットできます。

ポ入りカーボネイト樹脂使用

ブレーカへの直接接続ができます。

RTシリーズは、スタンダードなフリー端子ネジ仕様の1段・2段、端子台内部でコモン接続済みのCOMMON仕様、さらには2段の上段をコモン用にしたHEAD COMMON仕様と、豊富なバリエーションを揃えた超小型端子台シリーズです。全てのタイプがレール上にワンタッチ取付可能。また、小型でありながら記名板はワイドで見易い10mm幅を採用しているため充分な記号表示ができます。2段タイプを使用すれば、小型でさらに省スペースな多極結線ができます。2段のHEAD COMMON仕様を使えば、3線式センサーの電源(+-)を1極跳びに結線でき、シンプルな配線施工が行えます。絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用しています。適合レールはメーカー専用の16mm幅のレール。またはDIN35mm対応端子台と共用できるDISタイプです。

2段構造とアップ機構。この2つを兼ね備えたPUWシリーズは、盤内の省スペース化と省力化を同時に実現します。盤内の端子台スペースを半分に抑えることができる。操作盤、制御盤、計装盤など、特にコントローラ実装盤には最適な端子台です。上段下段が半極ずつずれている為、上下どちらでも配線ができ、また下段を後に配線する場合も、下段端子部には適度な角度がついているので、よりスムーズな結線ができます。緩めた端子ネジは、内部のバネ構造により持ち上がったまま自己保持されますので、ネジの脱落による短絡事故、紛失等が防げます。UL規格又TUVの認定を取得しておりますので海外輸出向けにも安心してご使用になれます。絶縁材には、耐電圧、絶縁抵抗に優れているPPE樹脂を使用しています。適合レールはDIN規格に準拠した35mm幅レールです。レールへの取付は上方向から押し込むだけで簡単にセットできます。

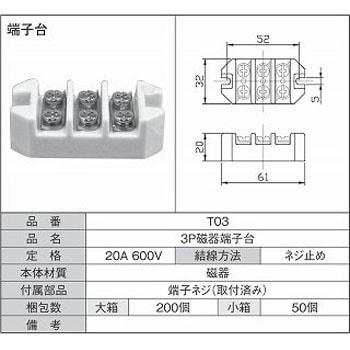

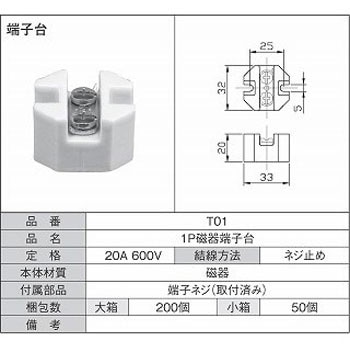

一種耐熱形、防爆用として使用できます。

工具不要で簡単に組み立て可能です 破損時、現場でフレキシブルに追加、交換可能です。

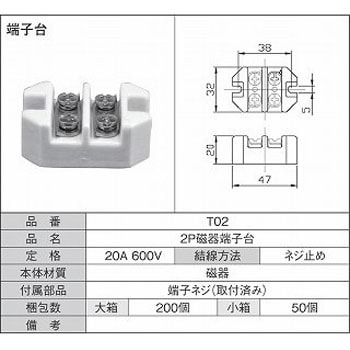

一種耐熱形、防爆用として使用できます。

SNAP-IN式端子台は他の接続方法と比べて少ない工数で配線が可能です。配線時間が大幅に短縮され、設置プロセスがより効率的になります。

振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。省スペースを考慮した5mmピッチ2段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース化がはかれます。実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。DINレール取付、直取付、兼用タイプです。2.5mm²対応。

工具不要で簡単に組み立て可能です 破損時、現場でフレキシブルに追加、交換可能です。

16mm幅のレール実装により超省スペースが可能小型でありながら記名板はワイドで広い10mm幅を採用しているため、充分な記号表示絶縁材には耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用上段の記名板は両側にそれぞれ寄せる事ができ、広い記名板でもドライバーの邪魔にならずに作業可能

熱帯地域のように、常に湿度の高い環境下で中継端子を使用する場合、導電板周辺の応力のかかる金属部分が著しく劣化してしまいます。熱帯処理仕様は、特に金属部分を錆びにくい部品で強化しています。

ケーブルまたはアルミ線を直接またはフェルールにて接続可能です。 ネジ保持カバーは取り外し可能です。 ケーブルとの接続は外観より確認可能です。 DINレールまたはネジでパネル取り付け可能です。 RoHS対応 R23においてHL3、R22ではHL2を取得し、EN45545準拠 ハロゲンフリー

特別な工具を使うことなく、必要な極数をお客様の手元で簡単に組立てることができます。急な仕様変更やメンテナンス時など、急な場面にもフレキシブルに対応します。

5mmピッチで2.5mm²電線(フェルール付)がプッシュイン可能。幅広い電線サイズに対応するスプリングロック式コネクタ端子台。実装コネクタは、ヒロセ電機(株)製MILコネクタをラインナップ。各コネクタ端子台に適合したケーブルも標準品としてご用意しております。

端子間5mmピッチの超小型サイズ。小型化するPLCなどのインターフェイスに最適。スプリングによる結線なので振動による緩みが無く、増締めなどの作業が必要なくメンテナンスフリー。単線、棒圧着は差し込むだけで結線OKスピーディーな作業。PCWと同じデザインで盤内がスッキリ。1タイプでDINレール取付け、直取付け兼用です。2.5mm²対応。

振動による緩みが無く実績と信頼性の高い、スプリング圧結線方式を採用しました。ネジ結線と違い、スプリング圧による安定した結線力を、長期に渡り保持しますので、増し締め等の作業が不要になりメンテナンスフリーが実現します。単線、及び、棒型圧着端子を使用する場合は、電線を差し込むだけでスピーディな結線作業が行えます。省スペースを考慮した5mmピッチ2段端子構造により、従来のネジ結線タイプに比べ、約3割の省スペース化がはかれます。実装コネクタから端子台への基板配線は汎用性に優れた1:1結線です。DINレール取付、直取付、兼用タイプです(2.5mm²対応)。

一般的に使用される産業用マシンなどは切削油の様な環境剤を使用して稼働します。その環境剤も種類によっては、PCなどのエンジリアニングプラスチックを激しく劣化させてしまう性質をもっています。AG仕様は、従来のPCなどと比べると、非常に高い耐油性があります。

一般的に使用される産業用マシンなどは切削油の様な環境剤を使用して稼働します。その環境剤も種類によっては、PCなどのエンジリアニングプラスチックを激しく劣化させてしまう性質をもっています。AG仕様は、従来のPCなどと比べると、非常に高い耐油性があります。
