5ページ目: ヒンジ

工具を使わず容易に扉が脱着でき、メンテナンスが簡単です。扉の不意な脱落を防止する抜止アーム付です。

任意の位置で開閉が保持できます。

オイルの粘性を利用した衝撃緩衝部品です。蓋や扉等をスムーズかつ静かに開閉や往復運動させることが可能です(2WAY仕様)。

任意の位置で静止可能なフリーストップヒンジにワンウェイ機構を追加しました。従来品では開閉両方向にトルクが発生しましたが、開方向のトルクがほぼゼロのため、蓋の重量のみで持ち上げることができます。

溶接専用の扉用隠し蝶番です。ヒン ジピースがパイプ状ですのでスペースをとりません。 E形止メ輪(TH-121E等)もあわせて使用可能です。

TM-316およびTM-318用のダンパーガイドです。 試作あるいは小ロット向けに取り付けはねじ止めとしました。 量産にはダンパーガイドの一体成形も可能です。

メーカー3万回開閉試験をクリアしています。什器の回転蓋などの軸部に取り付けるダンパーです。

サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。360°自在に回転します。中央の穴から配線を通せます(HG-S-MN型を除く)。穴径はΦ12、Φ21.5、Φ34、Φ50、Φ75の5種類があります。

中央の穴は、用途に合わせて大きく加工できます(お客様にて行ってください)。

扉の開口位置を任意の位置に固定できます。また扉の開閉トルク力の調整が可能です。 難燃性UL94-HB認証。

小型で場所を取らず、狭いスペースに適しています。開閉角度は180°と大きく、180°～90°が高トルク域、90°～0°が低トルク域となっています。

5万回開閉試験をクリアしています。扉の開閉時に手を離しても、反動(スプリングバック)を1°以下に抑えます。静トルク(静止時からの動き出し)と動トルク(回転中)の差を10 %以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。

2万回開閉試験をクリアしています。静トルク(静止時からの動き出し)と動トルク(回転中)の差を10 %以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。

インサートタイプの小型ダンパーヒンジです。

トルク調整機能付のダンパーヒンジです。マイナスドライバーで簡単に調整できます。(目盛り付)

トルク調整機能付のダンパーヒンジです。マイナスドライバーで簡単に調整できます。(目盛り付)

ラプコン・ダンパーヒンジ UDH型を組み込んだ、平蝶番型のダンパーヒンジです。ダンパー方向と反対の動きもスムーズです。

ラプコン・ダンパーヒンジ UDH型を組み込んだ、平蝶番型のダンパーヒンジです。ダンパー方向と反対の動きもスムーズです。ダンパー効き方向も開き方向、閉時方向の2種類あります。

床面にガイドは不要です。

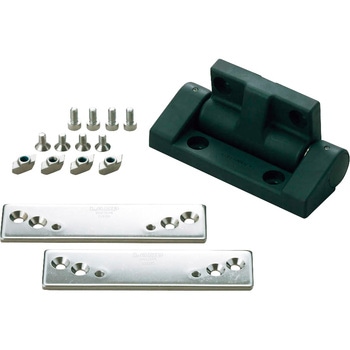

ASシリーズに対応した、スライドヒンジをアルミフレームに取り付けるためのブラケットです。AS-GM100-Aはかぶせ扉用、AS-GM100-Bはインセット扉用です。ASナットを使用して取り付けます。

メーカー2万回開閉試験をクリアしています。2軸のフリーストップ機構により、傾き方向(チルト方向)と回転方向(スイベル方向)共に任意の角度を保持できます。回転方向(スイベル方向)は360°回転します。ねじ・ピンで回転、傾き角度を規制できます。(ねじ・ピンはお客様にてご用意ください。) 規制後の開閉角度 ：傾き方向(チルト方向)・・・0°～120° ：回転方向(スイベル方向)・・・±30°、±90°

100PCシリーズ空丁番。 クローザ機能はありません。 親子ドアでの子ドアなど自動閉扉の不必要なドアで、デザイン上ヒンジを合わせたい場合には、外観形状は同じでクローザ機能の無いこちらの機種をご使用ください。

200シリーズ丁番型。 強弱2つのスプリングとその切替機構で力強い閉扉力 簡単な閉じ速度調整

200シリーズ空丁番。 クローザ機能はありません。 親子ドアでの子ドアなど自動閉扉の不必要なドアで、デザイン上ヒンジを合わせたい場合には、外観形状は同じでクローザ機能の無いこちらの機種をご使用ください。

メーカー2万回開閉試験をクリアしています。本体と同色のカバー(別売)を取り付けると取付穴が隠れ、すっきりとした外観になります。トルク値が一目でわかるシール付です。同型でトルクフリータイプ(トルクなしヒンジ)もあります(HG-ITSF、HG-ITMF)。複数個のヒンジを使用する場合、トルクヒンジとトルクフリータイプを組み合わせて使用することでトルクを調整できます。

樹脂材料の摩擦抵抗を利用している為、磨耗が少なく、金属粉・異音等が発生しにくく、任意の角度で静止できるヒンジです。

オイルの粘性を利用した衝撃緩衝部品です。蓋・扉等をスムーズかつ静かに開閉・往復運動させることが可能です(2WAY仕様)。

左右兼用型のコーナーヒンジです。

任意の角度で静止できるヒンジです。

高い剛性をもち、偏荷重に対応できます。360°回転し、任意の角度で保持できます。中央の穴から配線を通せます。付属の角度規制ボルトで回転角度を規制できます。

一方向のみにトルクが発生し、逆方向は発生しないため、スムーズに操作できます。軸の向きを水平・垂直にして使用できます。

グリスレスのトルクヒンジです。スクエア型のブラケット付です。

枠側羽根とドア側羽根は分離できる旗蝶番型式なので現場取り付け、工場取り付けを選択できます。他のドアクローサーを使用することが難しいアーチドアや上カマチがないドアなどにも使えます。

既存の樹脂カバーから付け替えて使用します。

ダンパー付きのトルクヒンジです。トルク調整機能付きです。開閉中の蓋や扉を任意の位置で止め、さらに閉じ際のスピード感を変えられます。トルクは一方向に発生します。逆方向のトルクがほとんど発生しないため、スムーズに操作できます。ストッパーは不要です。(保持機能はありません)

対応板厚8mmの、小型で高トルクなヒンジです。全開、全閉時に軸が出っ張りません。2つの軸のトルクが異なるタイプは、片方ずつ順番に動くため、スムーズに開閉します。

広い可動域をもつボールジョイント型のトルクユニットです。可動域が広く、細やかな角度調整が可能です。繰り返し使用しても垂れ下がりにくい構造です。

各種配線が通せるΦ18mmの穴付です。本体側面にくぼみがあり、メンテナンスの取り外し時に本体の穴位置合わせが容易です。
