16ページ目: ナイロンコネクタ

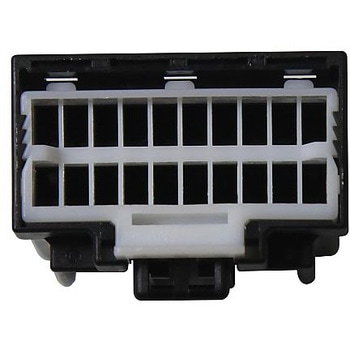

狭所配線に適した、スリムで滑らかな外形。端子配列を格子状にすることにより対角距離が短く、狭い空間を通し易いデザインです。また、凸凹形状を極力なくした滑らかな外形のため、配線時、周囲に配置されたケーブル等に引っかかりにくいデザインです。また、コネクタ外周に金属が露出していないため、金属の筐体を介した端子間のショートが起こりにくい構造です。クリック感と目視確認により確実なロックが可能。嵌合時、明確なクリック感があり堅牢な完全ロック構造です。配線時の半嵌合やコネクタ抜けを防止しています。また、嵌合後にプラグのスリットからソケットのロック部がご確認頂けます。2点接触による高い接触信頼性を有した接点構造です。接点部やランス部は独自の構造によって保護されており、嵌合時やケース挿入時の座屈、ハーネス時や輸送時の変形等を防止しています。

本コネクタは、電線圧着スナップイン方式の接触子をハウジングに挿入してそのまま使用できます。さらにダブルロック・プレートを装着することにより、確実に半装着を防止できます。

中継用のコネクタです。 プラグコネクタが両サイドから嵌合されます。

プライヤーなどの簡単な工具で分岐・短絡接続ができる圧接タイプコネクタです。簡単な接続箇所にご使用いただけます。接続の際、電線の被覆を剥ぐ必要がありません。もちろん特殊な工具も不要、プライヤなどの工具でコネクタ本体を押えるだけで、内部のコンタクト(フォーク状の接触子)が、電線に確実に圧接され接続が完了します。接続線の絶縁処理は全く不要。あらかじめ装着されたハウジングが信頼性の高い絶縁効果を示します。電線接続時の電線のズレやミス接続を防ぐため、電線仮止め機構を内蔵。作業性を向上させました。
