三桂製作所の制御機器

ブレーカーの端子カバーに取り付けて、異物混入防止、およびケーブルを保護します

3A形でコンタクトの実装密度が標準のインサートです。 アースは、ボディーアース構造です。 アース線は、フェルール端子をご使用下さい。 コンタクト番号の配列は、電線接続側より見た図です。

アルミダイキャスト製(金属製)フード・ハウジングを使用する場合、低圧仕様となります。 アースは、コンタクトアース構造です。 コンタクト番号の配列は、電線接続側より見た図です。

MIL規格品のMSコネクタと互換性のある嵌合防水型の丸形コネクタです。MIL規格品のMSコネクタ(MIL-C-5015準拠品)ネジ結合タイプと互換性が有ります。圧着結線方式のコンタクトを採用しているため、結線技術の差がなく均一な結線が可能です。コンタクトは結線後コネクタ後面から挿入します。誤配線時には引抜工具により容易に引き抜くことが可能です。プラグとレセプタクルとの嵌合時は保護等級IP67の防水防塵性能となっています。プラグとレセプタクルの嵌合は金属シェルがはじめに嵌合し、次にコンタクトが接続されるため、コンタクトに無理な荷重が加わらずに嵌合されます。また金属シェルにはオスメスキーがあるため常に正常な位置での嵌合が可能になります。

AMP 製D-3 コンタクト用インサートを取付けるハウジングです。インサートは、パネル取付側よりラッチ部分を溝に合わせて挿入して下さい。オス・メスインサートどちらでも取付け可能です。

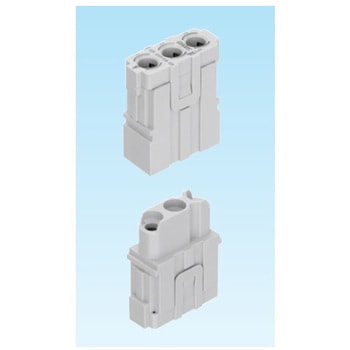

接続電線サイズが10mm² まで接続できる圧着式のモジュールインサートです。コンタクト番号の配列は、電線接続側より見た図です。10mm² を圧着する場合、YSTL275 をご使用下さい。

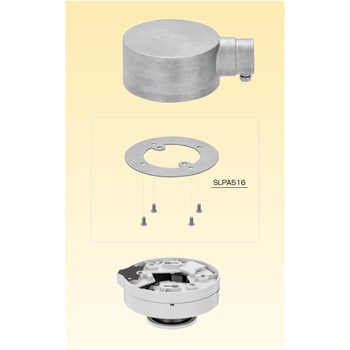

露出丸形ボックスにパナソニック電工(株)製の感知器ベースを取り付けるためのアダプタ板です。取り付けできる感知器ベースはBVK4000 及びBVK4010 です。

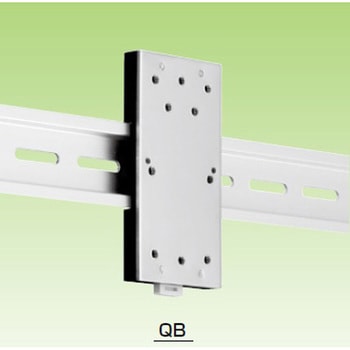

DIN レールにテーブルタップ、ノイズフィルタを取付けるための樹脂に金属板を貼り合わせたベースです。ベースには1 極用テーブルタップ、2 極用テーブルタップ及び2 シリーズのノイズフィルタを取付けできます。ベースにアダプタを取付けると押ボタンスイッチ、スナップスイッチ、ボリューム等が簡単に取付けできます。
