42ページ目: 油圧機器・油圧ホース

柔軟でしかも折れにくい構造。 JIS K 6375 タイプ1適合品、SAE100R7適合品。

耐油性、耐薬品性に優れる。

耐油性、耐薬品性に優れる。

耐油性、耐薬品性に優れる。リューザブル継手使用可。

温度補償付きのため、油温が変化しても、設定した流量は一定に保たれます。全閉時のリークが非常に少ない構造です。

カップリングと圧力計を直接接続する事により、高圧ホース使用時に比べて応答性に優れ、サージ圧の測定に適しております。

圧力計と高圧ホースの接続にご使用頂けます。

多くの実績を持ち、国際規格に準拠した2ポートカートリッジ弁を主弁に採用しており、信頼性は抜群です。取付寸法は、ISO 5781(C2形)に準拠しています。1つの弁に複数の機能を詰め込んだ複合化により、コンパクトなシステム構成ができます。

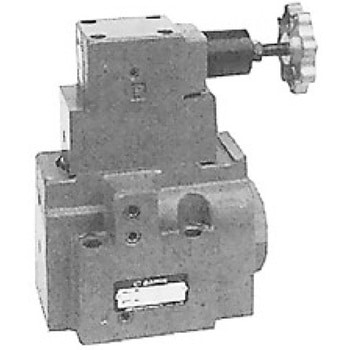

ノーマルクローズ形でパイロット流量を弁の1次側から内蔵の流量調整弁に供給する構造のため、低圧から圧力制御が可能です。

この弁を取り付けることにより、圧力計が損傷したときなど装置全体を止めることなく、圧力計を取り換えることができます。また、常時弁を閉止しておき、圧力の検出をするときのみ開いて、圧力計の寿命を延長させる目的にも使用できます。

カップリング溶接ポートを溶接作業で簡単に設ける事が出来ます。

アクチュエータの位置・速度・圧力のクローズドループ制御に適しています。パイロット弁は、ノズルフラッパ形としては大口径のオリフィスノズルの採用により耐コンタミナントが強化されています。ドライバは、弁に搭載されています。圧力センサ付のオプションを用意していますので、圧力のクローズドループ制御が容易にできます。

圧力バランスをとった構造のため、高圧時でもハンドル操作が容易にできます。コンパクト設計のため、取付スペースが小さくできます。流量の微調整が容易にできます。

電磁操作弁とともに積層して使用し、リリーフ弁、減圧弁などのパイロット作動形圧力制御弁のベントポートに接続して、遠隔操作を行う場合に使用します。電磁操作弁の切り換えにより、多段圧力(3圧まで)の制御を自由に選択できます。スタック形取付(ISO 4401に準拠)により、取付スペースが大幅に小さくなり、複雑な配管、マニホールドブロックが不要になります。

KSP弁と組み合わせて使用することにより、圧力補償付の比例流量制御が可能です。
