絞り込み
定格電流(A)
定格遮断容量(kA)
0.0018・0.003・0.006・0.01・0.012・0.016・0.018・0.02・0.03・0.0315・0.04・0.08・0.1・0.15・0.5・0.75・1・1.5・2.5

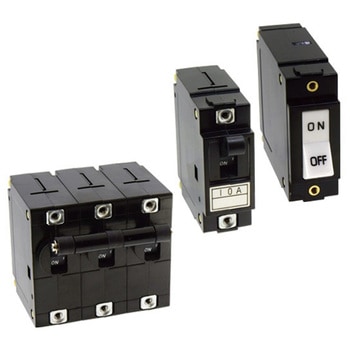

サーキットプロテクタは、電気機器に組み込まれ、機器内の回路を過電流から保護するための機能を有した機器スイッチであり、機器保護用遮断機です。安定した通電が行われていた機器に、過電流が通電すると、電磁コイルに磁力が発生し、その磁力の効果でカムリンクを跳ね上げてか電流を遮断します。ハンドルをON状態でケースに収めるタイプは、不用意な接触による誤作動の防止に有効。ロッカーハンドル形、トグル形、フロント配線形など形状やシステムの違いのほか、制御できる電流も様々で、組み込まれる機器によって、豊富なラインアップから選べます。
「定格電流(A)」から絞り込む
サーキットプロテクタ CP-30BAシリーズ三菱電機(30件のレビュー)￥2,198～税込￥2,418～特価
1個ほか
当日出荷から46日以内出荷
高度なブレーカー技術を集結、小形、高性能のサーキットプロテクタ。
サーキットプロテクタ CP30Fシリーズ富士電機(4件のレビュー)￥2,398～税込￥2,638～特価
1個
当日出荷から10日以内出荷
国内外規格に適合したサーキットプロテクタ。端子カバー不要でフィンガープロテクション(IO20相当)構造
幅1極あたり17.5mmと薄型。AC/DC両用。補助回路の端子配列変更による配線作業性の向上。
AC・DC両用ですから在庫数量・スペースを削減します。またAC、DCの誤手配がなく管理が容易です。
幅が1極辺り17.5mmと超薄形です。従来品に比べ占有スペースを30%も削減しました。
トリップ表示が付いているので、自動遮断した時一目で判ります。
用途各種制御盤の制御回路及び機器の保護取付方式(表面形)M4ねじ、IEC35mmレール両用規格JIS、電気用品安全法、海外規格：IEC、CEマーク、TUV、UL、CSA、GB、KC接続ねじ端子接続基準周囲温度(℃)40開閉寿命(回)10000以上開閉(定格電流通電)形名CP30F形動作周囲温度(℃)-10～60(保管周囲温度-40～60)ただし氷結しないこと許容相対湿度(%)45～85保護方式流体電磁式フレーム(AF)30抵抗負荷(A)AC125V：5、AC250V：3、DC30V：4、DC60V：1
NRFシリーズ サーキットプロテクタIDEC(和泉電気)(15件のレビュー)￥1,098～税込￥1,208～
1個
当日出荷から81日以内出荷
質量(g)約15極数1定格電圧(V)AC250/DC32保護方式熱動引外し方式
サーキットプロテクタ CP30Fシリーズ富士電機￥2,198～税込￥2,418～
1個
当日出荷から53日以内出荷
種類サーキットプロテクタ取付方式(表面形)M4ねじ、IECレール両用耐電圧AC2000V 1分間端子ねじ主回路：M5ねじ(25A以上)、M4ねじ(20A以下)ねじアップ・補助回路：M3.5ねじセルフアップ基準周囲温度(℃)40動作周囲温度(℃)-10～+60(ただし、氷結、結露なきこと)許容相対湿度(%)85以下耐衝撃(m/s2)294保管温度(℃)-40～+60(ただし、氷結、結露なきこと)耐振動性能(m/s2)147開閉寿命10000回以上開閉(定格電流通電)引はずし方式流体電磁式
サーキットプロテクター富士電機￥2,198～税込￥2,418～
1台
当日出荷から9日以内出荷
取付方式(表面形)M4ねじ、IEC35mmレール両用端子ねじ主回路：M4ねじ(ねじアップ)、補助回路：M3.5ねじ(セルフアップ)動作特性中速形開閉寿命(回)10000以上開閉(定格電流通電)動作周囲温度(℃)-10～60(保管周囲温度-40～60)ただし氷結しないこと保護方式流体電磁式
NRLシリーズ サーキットプロテクタIDEC(和泉電気)(2件のレビュー)￥2,498～税込￥2,748～
1個
当日出荷から81日以内出荷
端子形状(主端子)タブ250形端子保存温度(℃)-40～85(ただし、氷結しないこと)補助接点1cマイクロスイッチ、AC125V・3A(抵抗負荷)、DC30V・2A(抵抗負荷)絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-40～60(ただし、氷結しないこと)基準周囲温度(℃)25付属装置なし耐振動100m/s2(10～55Hz)(条件：定格電流通電時)保護方式流体電磁引外し方式耐久性電気的：10000回以上(6回/分)、機械的：20000回以上(6回/分)耐電圧(V/min)充電部とアース間、異極端子間、同極端子間(開路にて)、主回路と補助接点間AC2000耐衝撃500m/s2(耐久、誤動作)(条件：定格電流通電時、ただし補助接点は360m/s2)最小負荷AC/DC24V・100mA(参考値)使用周囲湿度(%RH)45～85(ただし、結露しないこと)保存湿度(%RH)45～85(ただし、結露しないこと)
サーキットプロテクタ CP32P形富士電機(2件のレビュー)￥2,498～税込￥2,748～
1個
当日出荷から61日以内出荷
極数2定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V/DC60V)1保護方式流体電磁式
NRLR1100シリーズIDEC(和泉電気)(1件のレビュー)￥2,498～税込￥2,748～特価
1個
当日出荷から81日以内出荷
極数1定格電圧(V)AC250/DC50定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式
NRBM形 サーキットプロテクタIDEC(和泉電気)￥3,698～税込￥4,068～
1個
当日出荷から81日以内出荷
NRBM形は小形ながら、IDECサーキットプロテクタの中で最も大きい定格電流を有したシリーズです。
周囲温度の影響を受けない電磁引外し方式採用。
トリップフリー構造。
補助接点付、警報接点付有り。
イナーシャディレー付有り。
衝撃や振動に強い耐振設計。本製品はSupplementary Protectorとなります。
取付方式ねじ取付け端子形状(主端子)M5スタッドねじ内部回路シリーズトリップ(電流引外し)保護方式電磁引外し方式操作方式レバー式定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1付属装置無
サーキットプロテクタ CP-F形富士電機(3件のレビュー)￥4,998税込￥5,498
1個
当日出荷
ハンドルはON状態でケースに収まるので、不用意な接触による誤作動が無く、しかもON・OFF表示が明確です。
用途産業機械、工作機械、各種制御盤、etc.取付方式(表面形)M4ねじ、IEC35mmレール両用接続ねじ端子接続基準周囲温度(℃)40内部回路直列形開閉寿命(回)10000以上(定格電流通電)動作周囲温度(℃)-10～60(保管周囲温度-40～60)ただし氷結しないこと許容相対湿度(%)45～85耐電圧性能AC2000V、1分間保護方式流体電磁式フレーム(AF)30抵抗負荷(A)AC125V：3、AC250V：1、DC30V：2、DC60V：1
NRAシリーズ サーキットプロテクタIDEC(和泉電気)￥2,198～税込￥2,418～
1個
当日出荷から81日以内出荷
サーキットプロテクタのベストセラー。 コンピュータからOA機器FA関連機器まで用途に合わせて機種選択可能。
定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NRAS1100シリーズIDEC(和泉電気)(1件のレビュー)￥2,198～税込￥2,418～
1個
当日出荷から81日以内出荷
極数1定格電圧(V)AC250/DC65絶縁抵抗(MΩ)100以上(DC500メガにて)定格遮断容量(kA)(AC250V/DC65V)1内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式レバー式
サーキットプロテクタ CP51B形富士電機￥1,998～税込￥2,198～特価
1個
当日出荷から53日以内出荷
極数1定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V)1.5/(DC60V)1保護方式流体電磁式
サーキットプロテクタ CP31P形富士電機￥1,198～税込￥1,318～特価
1個
当日出荷から53日以内出荷
極数1定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V/DC60V)1保護方式流体電磁式
AC250・DC125V/10A/2極 サーキットプロテクター/フレーム30エスコ￥4,710税込￥5,181
1個
当日出荷
エスコ品番EA940MN-210極数2定格電圧(V)AC250/DC125定格電流(A)10動作特性中速形定格遮断容量(kA)2.5
AC250・DC125V/ 3A/2極 サーキットプロテクター/フレーム30エスコ￥4,710税込￥5,181
1個
当日出荷
エスコ品番EA940MN-203極数2定格電圧(V)AC250/DC125定格電流(A)3動作特性中速形定格遮断容量(kA)2.5
NRLY1100シリーズIDEC(和泉電気)(1件のレビュー)￥1,798～税込￥1,978～
1個
当日出荷から81日以内出荷
取付方式スナップオン取付け極数1定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)付属装置無内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式ロッカー式
NRAN2100シリーズIDEC(和泉電気)￥5,398～税込￥5,938～
1個
81日以内出荷
極数2定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NRAN1100シリーズIDEC(和泉電気)(2件のレビュー)￥2,098～税込￥2,308～
1個
81日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC250V/DC65V)1保護方式流体電磁引外し方式
NH1Y-1100シリーズIDEC(和泉電気)(2件のレビュー)￥2,398～税込￥2,638～
1個
当日出荷から81日以内出荷
極数1操作方式ロッカー式保護方式流体電磁引外し方式質量(g)約50定格遮断容量(kA)(AC220V/AC250V/DC65V)1定格電圧(V)AC250/DC65取付方式スナップイン取付け
AC250・DC125V/ 1A/2極 サーキットプロテクター/フレーム30エスコ￥4,710税込￥5,181
1個
当日出荷
エスコ品番EA940MN-201極数2定格電圧(V)AC250/DC125定格電流(A)1動作特性中速形定格遮断容量(kA)2.5
NRLR2000シリーズIDEC(和泉電気)￥3,500～税込￥3,850～
1個
当日出荷から81日以内出荷
取付方式ねじ取付け極数2定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式操作方式ロッカー式
サーキットプロテクタ CP53B形富士電機￥5,598～税込￥6,158～
1個
当日出荷から53日以内出荷
極数3定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V)1.5/(DC60V)1保護方式流体電磁式
DC電子式サーキットプロテクタomron(オムロン)￥14,980～税込￥16,478～
1個
翌々日出荷
DC24V機器の短絡・過電流時の確実な保護を実現します。
アラーム信号入力で、異常発生を上位コントローラに出力可能
起動時は分岐系統毎の突入電流の起動トラブルを最小化。
定格入力電圧(V)DC24V
NRLR形サーキットプロテクタ 電流引外しIDEC(和泉電気)￥2,798～税込￥3,078～
1台
81日以内出荷
取付方式ねじ取付け定格電圧(V)AC250/DC50定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)内部回路シリーズトリップ(電流引外し)保護方式流体電磁引外し方式操作方式ロッカー式
AC250・DC125V/ 5A/2極 サーキットプロテクター/フレーム30エスコ￥4,710税込￥5,181
1個
当日出荷
エスコ品番EA940MN-205極数2定格電圧(V)AC250/DC125定格電流(A)5動作特性中速形定格遮断容量(kA)2.5
NRLR2100シリーズIDEC(和泉電気)￥5,298～税込￥5,828～
1個
当日出荷から81日以内出荷
極数2定格電圧(V)AC250/DC50定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)保護方式流体電磁引外し方式
NH1Y-2100シリーズIDEC(和泉電気)￥5,598～税込￥6,158～
1個
当日出荷から81日以内出荷
極数2定格電圧(V)AC250/DC65定格遮断容量(kA)(AC220V/AC250V/DC65V)1保護方式流体電磁引外し方式
NH1S-2100シリーズIDEC(和泉電気)￥5,598～税込￥6,158～
1個
当日出荷から81日以内出荷
極数2定格電圧(V)AC250/DC65定格遮断容量(kA)(AC220V/AC250V/DC65V)1保護方式流体電磁引外し方式
NH1S-1100シリーズIDEC(和泉電気)￥2,398～税込￥2,638～
1個
81日以内出荷
極数1定格電圧(V)AC250/DC65定格遮断容量(kA)(AC220V/AC250V/DC65V)1保護方式流体電磁引外し方式
NRPシリーズ プリント基板用サーキットプロテクタIDEC(和泉電気)￥2,798税込￥3,078
1パック(10個)
当日出荷
ヒューズをうわまる経済性ICチップを採用したSILタイプで、PLC基板へ直接実装可能IDEC独自の「正荷重反転機構」を採用したシンプルな構造で、信頼性の高い過電流保護を実現熱動引き外し方式(バイメタル式)ですから、ヒューズのように突入電流などによる劣化で生じる誤作動(遮断)ありません。保護対象と同等の定格電流品を選定して使用できますので、ヒューズで困難な突入電流の大きい回路も過負荷保護可能。寿命は200回(定格電流の200%トリップ時)再使用可能でヒューズに比べて経済的で、省メンテナンスをはかれます。回路の点検などに便利な手動オフ機構付シール形ははんだづけ後の洗浄が可能。
質量(g)約2極数1定格電圧(V)AC250/DC32耐電圧同端子間(回路状態にて)、充電部とアース間AC1500V(50/60Hz)1分間絶縁抵抗(MΩ)100以上(DC500Vメガにて)使用周囲温度(℃)-10～50(ただし、氷結しないこと)主な用途OA機器(コピー機、シュレッダ、ファクシミリなど)各種機器(工作機器、油圧機械、ロボットなど)計測機器(テスタ、オシロスコープ等の計測機器)通信機器(各種送受信装置、電話交換機など)電源機器(スイッチングパワーサプライ、小形発電機など)耐衝撃(耐久)1000m/s2使用周囲湿度45～85%RH(ただし、結露しないこと)耐衝撃(誤動作)500m/s2最小適合負荷AC/DC 5V 100mA(参考値)基準周囲温度(℃)25内部回路シリーズトリップ耐振動(m/s2)100(10～55Hz)保護方式熱動引外し方式耐久性200回(定格電流の200%TRIP時)
サーキットプロテクタ CP52B形富士電機￥3,898～税込￥4,288～
1個
当日出荷から53日以内出荷
極数2定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V)1.5/(DC60V)1保護方式流体電磁式
サーキットプロテクタ CP33P富士電機￥3,698～税込￥4,068～
1個
33日以内出荷から53日以内出荷
極数3定格電圧(V)AC240/DC60定格遮断容量(kA)(AC240V/DC60V)1保護方式流体電磁式
NRPシリーズプリント基板用サーキットプロテクタIDEC(和泉電気)￥3,398～税込￥3,738～特価
1箱(10個)
当日出荷から81日以内出荷
極数1定格電圧(V)AC250/DC32保護方式熱動引外し方式
NRLY形サーキットプロテクタ 電圧引外しIDEC(和泉電気)￥3,998～税込￥4,398～
1台
81日以内出荷
種別イナーシャルディレー無取付方式スナップオン取付け定格電圧(V)AC250/DC50端子形状(主端子)タブ250形端子定格電流(A)20定格遮断容量(kA)(AC250V)0.75 PC1(UL定格：1)/(DC50V)0.5 PC1(UL定格：1)付属装置無内部回路リレートリップ(電圧引外し)保護方式流体電磁引外し方式操作方式ロッカー式
NRFシリーズ サーキットプロテクタIDEC(和泉電気)￥2,298～税込￥2,528～
1台
翌々日出荷
取付方式スナップオン取付け極数1定格電圧(V)AC250/DC32端子形状(主端子)タブ250形端子、(補助接点)1.4W×0.2tはんだづけ端子付属装置補助接点付内部回路シリーズトリップ(電流引外し)保護方式熱動引外し方式操作方式その他
AC250・DC125V/ 7A/2極 サーキットプロテクター/フレーム30エスコ￥4,710税込￥5,181
1個
翌日出荷
エスコ品番EA940MN-207極数2定格電圧(V)AC250/DC125定格電流(A)7動作特性中速形定格遮断容量(kA)2.5
AC250・DC 65V/ 5A/1極 サーキットプロテクター/フレーム30エスコ￥2,130税込￥2,343
1個
翌日出荷
エスコ品番EA940MN-105極数1定格電圧(V)AC250/DC65定格電流(A)5動作特性中速形定格遮断容量(kA)2.5
