吊りクランプとは、鋼板や鉄骨の吊り上げや運搬に使用するためのつなぎの金具です。用途に合わせて、さまざまな構造のクランプがあります。主に作業構台等の部材の結合に適しているクランプは、ボルト締めや溶接結合と比較して、効率良く安全に構築解体作業を進めることが可能です。吊り上げ、運搬作業用に適しているねじクランプは、2個の吊り穴があり全方向の作業に対応。立吊り型のクランプは、吊り上げ荷重に比例して、より強固にグリップ力が増加する仕組みです。また石材専用のクランプは、薄い巾でも厚い巾でも確実につかみ吊ることができます。
円形ダブルカムロック方式のため、より強い締付力が発生し安全な作業ができます。
2個の吊り穴で全方向の作業ができます。
Iビームなどの勾配のある吊り荷にも使用できます。
業界一軽量なねじクランプです。
用途吊り上げ、運搬作業用に。電気チェーンブロック、ホイスト、滑車などの吊り下げ用ピース。敷鉄板や構造物の引き寄せ作業など。
ビーム(H型鋼・I型鋼)に連結箇所を設けるために製作されたものです。
チェーンブロック、ホイスト等の吊り下げ、レバーホイストや滑車の横引きの為のビームとの連結金具としてご利用ください。
ビームへの取付け、取り外しは、ハンドルを廻すだけで簡単・迅速です。
広範囲のビーム幅に適応できます。(範囲は本体に刻印)
フック取付がつづみ形ですから、横引きの時もフックがビームクランプの中心にきます。
安全係数5倍設計で製作し、堅牢・安全です。
取り外しが出来ないよう、また、ゆるみ防止のため、固定ネジが設けられてます。ビームクランプの永久設置や振動のある時は、安全の為固定ネジを六角レンチで締め付けて下さい。
世界特許の球面回転アゴ式自動締付け機構(全方向性式)。
球面回転アゴで吊荷をガッチリつかむ・グリップ力は吊荷重に比例。
ねじ式万力と自動締付け機構の二重安全構造。
多方向に吊上げ可能なツイン・シャックル。
スプリング式プレシャーナット(ゆるみ止め装置)付。
締付けねじ及び球面回転アゴは特殊合金鋼製で高周波焼入れ済み。
特殊合金鋼製鍛造本体。
特許スプリング・カラーで着脱が簡単、確実。
亜鉛メッキ(ガルバナイズド)仕上げ。
用途吊上げ・運搬・吊り下げ・反転・回転・溶接・組立・建方・搭載・プレス加工・ベンディング加工・吊ピース・引張ピース。
寸法P(mm)150
超軽量小型で吊り穴1個のクランプです。球状ダブルカムロック式でテーパーのあるIビームなどを確実に挟み込みます。
用途吊り上げ、運搬作業用。電機チェンブロック、ホイスト、滑車などの吊り下げ用ピース。敷鉄板や構造物の引き寄せ作業など。
細目仕様なので、ワークの傷は軽減されます。平板の反転作業も可能です。ハンドル式の締め付けロックで確実にクランプします。カム・パッドが、傷を軽減する十字・細目仕様(P=2)。ハンドル式の締め付けロックで確実にクランプします。
用途鋼板・形鋼などの縦吊りおよび反転作業。鋼板鋼板形鋼などの縦吊り作業。平板の反転作業も可能。
仕様十字・細目
2018年トラスコ掲載ページ7 1301
吊り荷が着地して緩んでも、ロック状態を確実に保持する安全ロック付です。
縦吊りや反転作業に便利な使用範囲の広い標準型です。
用途鉄板、形鋼の運搬作業。
仕様セーフティーロック付、2点吊り用
特殊製法による、軽量で耐久性に優れた爪ハッカーです。
用途水平つり運搬作業。
仕様2個以上の偶数で使用、スリング外れ止め付
横つりと縦つりの兼用型クランプです。縦起こし・反転作業も可能です。
横つりの基本使用荷重が大幅アップ(大きさは従来品と変わらず基本使用荷重は1.5倍(メーカー比)アップ)。
用途鉄骨梁等H形鋼の建て方や運搬。
山留材や切張材の横つり・縦つり
種別縦吊・横吊兼用
材質高張力鋼
構造用形鋼(H形、I形、T形、L形鋼など)や平鋼板の横(水平)吊りクランプ(形鋼の長手方向2点吊り)に最適タイプです。
スプリング式締め付けロック機構で、無負荷状態でも、クランプは確実にグリップします。
用途構造用形鋼や平鋼板の横吊り作業。
仕様下あご先割れ(2分割)タイプ、ワークの取り外しが容易な取手付
レンフロークランプの。・本機は米国レンフロー社に於て開発された鋼材つり上げ工具です。・レンフロージャパンと技術援助契約を締結し国産化しました。・本品は全て生産物賠償保険がついています。・鋸刃状のカムと凹型のジョオでつかむ力はつり上げ物そのものの重さに比例します。・重い程引張る程強くかむため荷重時に外れることはありません。・従来のハッカーの簡便さにクランプの安全性を組み込み鋼板のつり上げ、移動に適したクランプです。・クランプの先端がクサビ形状になっている
種別横吊クランプ
シャックルは吊り(引っ張り)方向に360度自在に回転するため、安定した角度吊りや広範囲の引っ張り作業が可能です。
治具としてチェーンブロックやホイスト等の吊り下げや鋼材等の引っ張り作業にも最適です。
用途鋼材・鋼板の吊り上げ作業に。
鋼材や構造物の部材の引き寄せや溶接・組立時の位置決めの引っ張り治具として。
ホイスト等をH鋼より吊り下げるピースとして。
鋼板等の立吊りを主としたクランプで、吊り方向を拡げた軽量型。スプリング式締め付けロック機構で、無負荷状態でも、クランプは確実にグリップ。シャックルはどの方向から引っ張っても、カムがクランプする方向に働く全方向性自在クランプ。吊上げ荷重に比例してグリップ力がより強固に増加する機構。本体及びシャックルは特殊合金鋼の型鍛造で、最適な熱処理加工により、強靱かつ抜群の耐久性。カムは特殊合金鋼の型鍛造で高周波焼入れにより、耐久性は抜群。本体は焼き付け塗装仕上。
用途平板の立吊。形鋼の吊上げ。平板の反転。パイプの吊上げ
種別立吊
ばねの働きにより、クランプを取り付けたとき手で支え持つ手間は不要です。また無負荷状態でもクランプは外れません。
吊り上げ荷重に比例してグリップ力がより強固に増加する機構です。
安全点検が容易な、本体に確認安全ポイント付。
用途鋼板・平板・敷鉄板・H型鋼などの横(水平)吊りクランプ。
仕様下あご先割れ(2分割)タイプ
細目仕様(P=2.0)なので、ワークの傷は軽減されます。ロックハンドルによる締め付けロック機構付です。グリップによりワークへの取り付け・取り外しが容易です。カム・パッドが、傷を軽減する十字・細目仕様(P=2)。ハンドル式の締め付けロックで確実にクランプします。取付、取外しが安全かつ容易なグリップ付です。
用途構造用形鋼や平鋼板の横吊り作業。構造用形鋼(H方・I形・T形・L形鋼等)や平鋼板の横(水平)吊クランプ。
仕様十字・細目
材質特殊鋼
2018年トラスコ掲載ページ7 1304
小型軽量で使いやすくロック装置は確実に効くラッチ式です。
スプリング式締め付け機構です。
用途鋼鉄・形鋼などの縦吊り作業。
仕様ラッチ式ロック装置付、2点吊り用
あらゆる方向に引張る力を挟む力に変える球面アゴにより全方向に吊り上げ・吊り下げ・引張り作業が自由自在です。
締付確認ラインによりねじの締付状態が一目で確認できます。
新開発の旋回パッド式締付ねじの採用で締付効率がアップしました。
シャックル取付け部が2箇所の「ツインシャックル」によりさらに用途が広がります。
用途吊り上げ、吊り下げ、反転、引張り、吊りピースの代わりやチェンブロックの設置に。
形鋼の吊り上げや反転に適したクランプです。I形鋼のようなフェースの短いものにも使用できます。
用途形鋼(山形鋼、みぞ形鋼、I形鋼、H形鋼)、鉄骨、橋梁、鉄鋼構造物、鋼板などの横吊り作業。
仕様ラッチ式ロック装置付、2点吊り用
確実に効くラッチ式ロック装置(スプリング式締付け機構)。吊荷重による強力自動締付け機構。吊荷重の2倍以上の力で締付ける。グリップ力は吊荷重に比例。吊荷に無駄な傷をつけない。高周波焼入れ済みの特殊合金鋼製カム。クラックに強い溶接構造の高抗張力鋼製本体。吊荷をガッチリつかむ丸型旋回アゴ。取扱やすい大型吊環。焼付塗装(エポキシ塗料)仕上げ。
用途吊上げ・運搬・反転・回転・溶接・組立・建方・搭載・プレス加工・ベンディング加工。
適合部材鋼板・型鋼・平鋼・鋼製梁・鉄骨・鉄矢板・鉄鋼構造物・鋼製枠・クレーンガーター・クレーンビーム・パイプ等。
H形鋼、I形鋼、T形鋼、L形鋼などの吊り上げ、水平吊り用クランプです。
引き起こしや水平移動に便利で、もし立て起こしの時に縦吊り状態になっても外れることはありません。
用途鉄板、形鋼の運搬作業。
仕様セーフティーロック付、2点吊り用
形鋼(H形・I形・C形・L形・T形鋼等)構造物専用横吊クランプ。形鋼を吊った場合はほぼ水平になるので作業性がよい。バネの働きによりクランプを取り付けたと着てで支え持つ手間は不要。また無負荷状態でもクランプは外れない。HLCタイプは取扱い作業のしやすい大径のシャックルタイプ。本体と部品は特殊合金鋼の型鍛造で最高の熱処理加工により、強靭かつ抜群の耐久性。力学的に理想的なデザインのため小型・軽量で使いやすくて安全。円弧上パッドの働きにより、安定したクランプ状態を保持。
用途形鋼の吊上げ。形鋼の反転
種別横吊クランプ
材質特殊合金鋼
特殊合金鋼:本体及び各部品は、それぞれに適合した特殊合金鋼を使用しています。
精密型打鍛造:型打成形した製品ですから、軽量コンパクトです。
強力なカム:吊上荷重の増加に応じて、ますます強い力でかみこむ構造になっております。
引手レバー環によるロック:引手レバー環の操作によってロックすると、引張りコイルばねは、常に一定の初荷重がカムに働きかけますから、着地してワイヤーがゆるみ、荷重が0になっても、クランプは部材からはずれることがありません。
電着コーティング:本体は二重表面処理加工してありますから、より一層防錆効果があります。
パーカー仕上げ(黒染め処理):内蔵されている交換部品は、非粘着、防錆、防食、非濡性に優れた効果があります。
吊り上げ穴が2つあり、吊り上げ、吊り下げ、横引き、反転などあらゆる作業ができる万能型です。スクリューカムと円弧状カム(特殊スプリング式)の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も優れています。S・M・A・Я・T管理アプリに対応し、無料で登録できます。
用途鋼板、形鋼などの吊り上げ。
材質特殊鋼
寸法D(mm)32
寸法H2(mm)70
横吊り使用時にねじが上部に配置されているので締め込み作業が容易に行えます。スクリューと円弧状カム(特殊スプリング式)の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群です。上部のH鋼梁に取り付けて使用する場合も同様に締め込み作業が容易に行えます。横吊り時にパット側受け面が下方に来るため比較的狭い隙間でもクランプが可能。シャックル取り付け部が縦横2箇所に設けてありますので、作業状況により選択することが出来ます。
用途建設・土木・鉄鋼・造船・製缶業など、各種業界における、鋼板・形鋼などの吊り上げ・吊り下げ・横引き・反転作業など。
付属品1721両口ラチェットレンチ ショートタイプ付
セット内容両口ラチェットレンチ(ショートタイプ):17×21
材質特殊合金鋼
寸法S(mm)21
2018年トラスコ掲載ページ7 1310
横吊り使用時にねじが上部に配置されているので締め込み作業が容易に行えます。スクリューと円弧状カム(特殊スプリング式)の締め付け機構で無負荷状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群です。上部のH鋼梁に取り付けて使用する場合も同様に締め込み作業が容易に行えます。横吊り時にパット側受け面が下方に来るため比較的狭い隙間でもクランプが可能。吊上げ、吊下げ、反転、引っ張り等あらゆる作業にも最適。
用途建設・土木・鉄鋼・造船・製缶業など、各種業界における、鋼板・形鋼などの吊り上げ・吊り下げ・引っ張り・反転作業など。
付属品1721両口ラチェットレンチ ショートタイプ付
セット内容両口ラチェットレンチ(ショートタイプ):17×21
材質特殊合金鋼
寸法S(mm)21
2018年トラスコ掲載ページ7 1310
横吊り使用時にねじが上部に配置されているので締め込み作業が容易に行えます。(上部のH鋼梁に取り付けて使用する場合も同様に締め込み作業が容易に行えます。)
スクリューを締め込むと円形カムが回転しながら吊り荷に喰い込む機構により、確実なクランプ力を発揮します。
円形カムの作動は、マークにより容易に確認ができます。マークは、蓄光塗装により視認性に優れています。
横吊り時にパット側受け面が下方に来るため比較的狭い隙間でもクランプが可能です。
シャックル取り付け部が縦横2箇所に設けてありますので、作業状況により選択することができます。
用途建設・土木・鉄鋼・造船・製缶業など、各種業界における、鋼板・形鋼などの吊り上げ・吊り下げ・横引き・反転作業などに最適なクランプ
付属品1721両口ラチェットレンチ ショートタイプ付
セット内容両口ラチェットレンチ(ショートタイプ):17×21
材質特殊合金鋼
スクリューと円弧状カム(特殊スプリング式)の締付機構で無荷重状態でもクランプは確実なグリップを保持し負荷中の耐振性も抜群。
本体は特殊合金鋼で高周波焼入れにより、耐久性は抜群。
本体はシャンパンゴールド焼付塗装仕上げ。
締付確認マークは蓄光塗装で視認性抜群。
横引にも強いユニバーサルシャックル(全方向つり環)
従来型に比べ軽量で作業効率が向上
確実に効くラッチ式ロック装置(スプリング式締め付け機構)
つり荷重の2倍以上の力で締め付ける自動締め付け機構
締め付け力はつり荷重に比例するためつり荷に無駄な傷をつけない
高周波焼入れ済みの特殊合金鋼製カム
クラックに強い溶接構造の高抗張力鋼製本体
用途つり上げ・運搬・反転・回転・溶接・組立・建方・搭載・プレス加工・ペンディング加工
適合部材鋼板・形鋼・平鋼・鋼製梁・鉄骨・鋼矢板・鉄鋼構造物・鉄鋼枠・クレーンガーダー・クレーンビーム・パイプ等

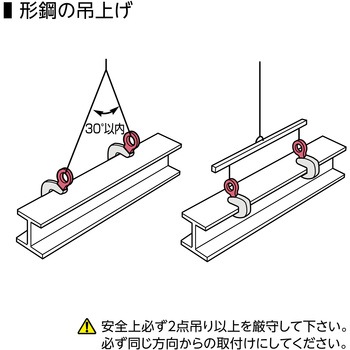

形鋼の吊り上げや反転に適したクランプです。
I形鋼のようなフェースの短いものにも使用できます。
用途形鋼(山形鋼、みぞ形鋼、I形鋼、H形鋼)、鉄骨、橋梁、鉄鋼構造物、鋼板などの横吊り作業。
仕様ラッチ式ロック装置付、2点吊り用
軽量・コンパクト・取手付で、取り扱いに便利です。
大型の吊環を採用し作業効率も向上しました。
スプリング式締め付け機構です。
用途形鋼(H形鋼、I形鋼、みぞ形鋼)、鉄骨、橋梁、鉄鋼構造物、鋼板、鋼製梁などの横吊り作業。
仕様ラッチ式ロック装置付、2点吊り用
あらゆる方向に引張る力を挟む力に変える球面アゴにより全方向に吊り上げ・吊り下げ・引張り作業が自由自在です。
締付確認ラインによりねじの締付状態が一目で確認できます。
スリムデザインで狭い場所での作業も可能です。
用途鋼板・形鋼・平鋼・鋼製梁・鉄骨・橋梁などの吊り上げ、反転、引張りに。
アングル・チャンネル・アイビームとその構造物の吊上げ、反転作業に最適なクランプです。Ⅰ形、T形、アングル、チャンネル等の構造物の吊あげ反転作業に最適です。特にフェイス巾の短いものを吊るのに最適です。
アングル・チャンネル・アイビームとその構造物の専用吊として、吊作業の高効率が約束されるEASY(簡単)なクランプです。
受金はアール状になっており、角度吊の際、本体にかかるねじれ力が少なく無理がありません。
S型はねじりコイルばねが装着されており、クランプを取り付けた際、手で支え持つ手間はいりません。また、一旦クランプした被吊上物が、着地して、ワイヤーがゆるみ荷重がゼロになってもクランプは、部材から外れることはありません。
型式S型
本機は米国レンフロー社に於て開発された鋼材つり上げ工具です。レンフロージャパン(株)と技術援助契約を締結し国産化しました。本品は全て生産物賠償保険がついています。鋸刃状のカムと凹型のジョオでつかむ力はつり上げ物そのものの重さに比例します。重い程引張る程強くかむため荷重時に外れることはありません。鋼板・異形ブロック・組立て済ブロック等のつり上げ・移動等に最適。反転作業が可能です。軽量鋼矢(短尺物)の引き抜きに。
種別立吊
横つり専用クランプです。
立て起こし作業も可能です。
クランプのアゴ部が、二股になっているのでH形鋼等の長手方向や補強材を挟んでつり上げるのに最適です。
用途H形鋼等の運搬やトラック等からの積み下ろしや鉄骨梁の建て方などの横つり作業に最適です。
種別横吊
ねじ式で球面板、曲板などあらゆる物の水平吊り、垂直吊り、反転作業ができる万能型吊りクランプです。負荷時は過重に比例してカムが傾斜し、グリップ力が増します。本体は特殊合金鋼の一体型の型鍛造で、強靭かつ抜群の耐久性があります。S・M・A・Я・T管理アプリに対応し、無料で登録できます。
用途鋼板、形鋼などの吊り上げに。
トラスコ品番689-9700
材質特殊鋼
幅(mm)225
高さ(mm)273
寸法L(mm)225
寸法H(mm)273
基本使用荷重(t)1
クランプ範囲(mm)50~100
寸法D(mm)70
寸法H2(mm)126
1台
¥78,980
税込¥86,878
翌日出荷
1
2
3
4
次へ
