USB Type-C プラグコネクタを2.54mmピッチに変換 USB Type-C プラグコネクタを2.54mmピッチに変換します。ブレッドボードやユニバーサル基板での試作・実験に便利です(USB Type-C 規格の信号を全て引き出しています)。CC/VCONN端子には、入出力方向の判別などに用いる抵抗(1608サイズ)も搭載できます(裏面のパッドを切り替えることで、プルアップ側の電源をVBUSから切り離すことが出来ます)。

背景や色の影響を受けずに光沢のある凸凹ワークもらくらく検出BGS/FGS切替方式により、いろんな検出物体/背景のコンビネーションに対応独自の外乱光回避アルゴリズムにより、インバータ蛍光灯にも強い応差の距離が小さく、微小段差の検出も可能IP67の保護構造、相互干渉防止機能、EN規格標準

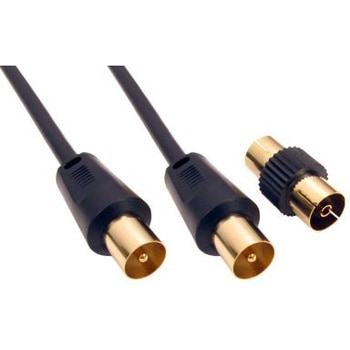

RS Pro 同軸ケーブルアセンブリ、オス - オス RS Pro 同軸ケーブルアセンブリ製品をご紹介します。アンテナソケットを介した接続や既存のケーブルの延長に最適です。20 m の 75 Ω 同軸延長ケーブルには、 2 つのコネクタとアダプタが付いており、ブーツと 1 つの固体コアに PE フォームを包んで設計されています。さらに、このケーブルアセンブリは、アルミホイルの層と CCS 編組で二重シールドされ、耐久性と屋内外の損傷からの保護を実現します。このケーブルは、 Durable and Flexable PVC アウタジャケットを備えていて、信号と衛星の伝送に対して最適な保護と性能を提供します。特に、コネクタポイントがセットアップ時からセットアップ時まで移動したときに最適です。この RS Pro 同軸ケーブルは、最高品質と汎用性を念頭に設計されており、同軸ケーブルアセンブリ構成を必要とする用途又は環境に最適です。 特長と利点: この RS Pro 同軸ケーブルアセンブリシリーズは TV やのプロフェッショナルなセットアップに最適です アンテナソケット又はケーブル延長用途 多機能用に設計されたこのオス - オスケーブルは、究極の汎用性を実現するメス - メスアダプタが付属しており、既存のケーブルへの取り付けやケーブルのジェンダーの変更に適しています ケーブルの内部コアは、単一のソリッドコアで、周囲にはフォームポリエチレン( PE )、二重シールドアルミホイル、 CCS ブレード、さらに耐久性と柔軟性を高める PVC (ポリ塩化ビニル)の絶縁被覆があります RS Pro のこれらのケーブルは、最高品質の音質を実現します ビデオ出力と各種長さのオーディオビデオケーブルを提供しています 便利なアセンブリを用意しています 各色を用意 同軸コネクタ：コネクタ A - オス、コネクタ B - オス RoHS 、 REACH 、 CE に適合 用途: 同軸ケーブルアセンブリは、オーディオ、ビデオ、信号伝送(特にアンテナ、セットトップボックス、 TV 、オーディオ)のさまざまな用途で使用されます。このタイプのケーブルは、信号の干渉を低減し、高品質の出力を実現する追加機能とともに高性能を発揮します。同軸ケーブルアセンブリは汎用性が高く、あらゆる要件に適合するように、さまざまなシース色と長さの製品を取り揃えています。これらのケーブルは、主に次の用途で使用されます。 TV アンテナ 衛星テレビボックス 無線機 レシーバ Wi-Fi ルータ RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています RS Pro の優れた品質が自信を持ってお届けできるの

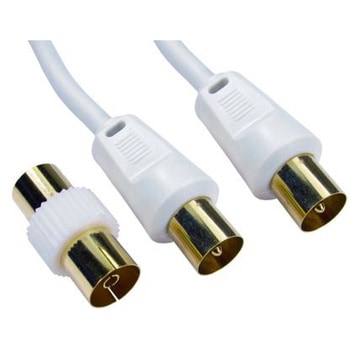

RS Pro 同軸ケーブルアセンブリ、オス - オス RS Pro 同軸ケーブルアセンブリ製品をご紹介します。アンテナソケットを介した接続や既存のケーブルの延長に最適です。30 m の 75 Ω 同軸延長ケーブルには、 2 つのコネクタとアダプタが付いており、ブーツと 1 つの固体コアに PE フォームを包んで設計されています。さらに、このケーブルアセンブリは、アルミホイルの層と CCS 編組で二重シールドされ、耐久性と屋内外の損傷からの保護を実現します。このケーブルは、 Durable and Flexable PVC アウタジャケットを備えていて、信号と衛星の伝送に対して最適な保護と性能を提供します。特に、コネクタポイントがセットアップ時からセットアップ時まで移動したときに最適です。この RS Pro 同軸ケーブルは、最高品質と汎用性を念頭に設計されており、同軸ケーブルアセンブリ構成を必要とする用途又は環境に最適です。 特長と利点: この RS Pro 同軸ケーブルアセンブリシリーズは TV やのプロフェッショナルなセットアップに最適です アンテナソケット又はケーブル延長用途 多機能用に設計されたこのオス - オスケーブルは、究極の汎用性を実現するメス - メスアダプタが付属しており、既存のケーブルへの取り付けやケーブルのジェンダーの変更に適しています ケーブルの内部コアは、単一のソリッドコアで、周囲にはフォームポリエチレン( PE )、二重シールドアルミホイル、 CCS ブレード、さらに耐久性と柔軟性を高める PVC (ポリ塩化ビニル)の絶縁被覆があります RS Pro のこれらのケーブルは、最高品質の音質を実現します ビデオ出力と各種長さのオーディオビデオケーブルを提供しています 便利なアセンブリを用意しています 各色を用意 同軸コネクタ：コネクタ A - オス、コネクタ B - オス RoHS 、 REACH 、 CE に適合 用途: 同軸ケーブルアセンブリは、オーディオ、ビデオ、信号伝送(特にアンテナ、セットトップボックス、 TV 、オーディオ)のさまざまな用途で使用されます。このタイプのケーブルは、信号の干渉を低減し、高品質の出力を実現する追加機能とともに高性能を発揮します。同軸ケーブルアセンブリは汎用性が高く、あらゆる要件に適合するように、さまざまなシース色と長さの製品を取り揃えています。これらのケーブルは、主に次の用途で使用されます。 TV アンテナ 衛星テレビボックス 無線機 レシーバ Wi-Fi ルータ RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています RS Pro の優れた品質が自信を持ってお届けできるの

RS Pro 同軸ケーブルアセンブリ、オス - オス RS Pro 同軸ケーブルアセンブリ製品をご紹介します。アンテナソケットを介した接続や既存のケーブルの延長に最適です。30 m の 75 Ω 同軸延長ケーブルには、 2 つのコネクタとアダプタが付いており、ブーツと 1 つの固体コアに PE フォームを包んで設計されています。さらに、このケーブルアセンブリは、アルミホイルの層と CCS 編組で二重シールドされ、耐久性と屋内外の損傷からの保護を実現します。このケーブルは、 Durable and Flexable PVC アウタジャケットを備えていて、信号と衛星の伝送に対して最適な保護と性能を提供します。特に、コネクタポイントがセットアップ時からセットアップ時まで移動したときに最適です。この RS Pro 同軸ケーブルは、最高品質と汎用性を念頭に設計されており、同軸ケーブルアセンブリ構成を必要とする用途又は環境に最適です。 特長と利点: この RS Pro 同軸ケーブルアセンブリシリーズは TV やのプロフェッショナルなセットアップに最適です アンテナソケット又はケーブル延長用途 多機能用に設計されたこのオス - オスケーブルは、究極の汎用性を実現するメス - メスアダプタが付属しており、既存のケーブルへの取り付けやケーブルのジェンダーの変更に適しています ケーブルの内部コアは、単一のソリッドコアで、周囲にはフォームポリエチレン( PE )、二重シールドアルミホイル、 CCS ブレード、さらに耐久性と柔軟性を高める PVC (ポリ塩化ビニル)の絶縁被覆があります RS Pro のこれらのケーブルは、最高品質の音質を実現します ビデオ出力と各種長さのオーディオビデオケーブルを提供しています 便利なアセンブリを用意しています 各色を用意 同軸コネクタ：コネクタ A - オス、コネクタ B - オス RoHS 、 REACH 、 CE に適合 用途: 同軸ケーブルアセンブリは、オーディオ、ビデオ、信号伝送(特にアンテナ、セットトップボックス、 TV 、オーディオ)のさまざまな用途で使用されます。このタイプのケーブルは、信号の干渉を低減し、高品質の出力を実現する追加機能とともに高性能を発揮します。同軸ケーブルアセンブリは汎用性が高く、あらゆる要件に適合するように、さまざまなシース色と長さの製品を取り揃えています。これらのケーブルは、主に次の用途で使用されます。 TV アンテナ 衛星テレビボックス 無線機 レシーバ Wi-Fi ルータ RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています RS Pro の優れた品質が自信を持ってお届けできるの

RS Pro 同軸ケーブルアセンブリ、オス - オス RS Pro 同軸ケーブルアセンブリ製品をご紹介します。アンテナソケットを介した接続や既存のケーブルの延長に最適です。20 m の 75 Ω 同軸延長ケーブルには、 2 つのコネクタとアダプタが付いており、ブーツと 1 つの固体コアに PE フォームを包んで設計されています。さらに、このケーブルアセンブリは、アルミホイルの層と CCS 編組で二重シールドされ、耐久性と屋内外の損傷からの保護を実現します。このケーブルは、 Durable and Flexable PVC アウタジャケットを備えていて、信号と衛星の伝送に対して最適な保護と性能を提供します。特に、コネクタポイントがセットアップ時からセットアップ時まで移動したときに最適です。この RS Pro 同軸ケーブルは、最高品質と汎用性を念頭に設計されており、同軸ケーブルアセンブリ構成を必要とする用途又は環境に最適です。 特長と利点: この RS Pro 同軸ケーブルアセンブリシリーズは TV やのプロフェッショナルなセットアップに最適です アンテナソケット又はケーブル延長用途 多機能用に設計されたこのオス - オスケーブルは、究極の汎用性を実現するメス - メスアダプタが付属しており、既存のケーブルへの取り付けやケーブルのジェンダーの変更に適しています ケーブルの内部コアは、単一のソリッドコアで、周囲にはフォームポリエチレン( PE )、二重シールドアルミホイル、 CCS ブレード、さらに耐久性と柔軟性を高める PVC (ポリ塩化ビニル)の絶縁被覆があります RS Pro のこれらのケーブルは、最高品質の音質を実現します ビデオ出力と各種長さのオーディオビデオケーブルを提供しています 便利なアセンブリを用意しています 各色を用意 同軸コネクタ：コネクタ A - オス、コネクタ B - オス RoHS 、 REACH 、 CE に適合 用途: 同軸ケーブルアセンブリは、オーディオ、ビデオ、信号伝送(特にアンテナ、セットトップボックス、 TV 、オーディオ)のさまざまな用途で使用されます。このタイプのケーブルは、信号の干渉を低減し、高品質の出力を実現する追加機能とともに高性能を発揮します。同軸ケーブルアセンブリは汎用性が高く、あらゆる要件に適合するように、さまざまなシース色と長さの製品を取り揃えています。これらのケーブルは、主に次の用途で使用されます。 TV アンテナ 衛星テレビボックス 無線機 レシーバ Wi-Fi ルータ RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています RS Pro の優れた品質が自信を持ってお届けできるの

シリアルインターフェースの7セグメントLEDモジュールです。 専用IC、TM1637を使用しクロック、データーの2本の信号線とVCC、GNDだけで接続できます。

出力電圧 = 24V dc出力電流 = 650mA定格電力 = 15W出力数 = 1入力電圧 = 120 → 370 V dc， 85 → 265 V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 82mm幅 = 26.5mm奥行き = 80mm効率 = 85%重量 = 180gEN55011/EN55022-B、FCC-B、VCCI-B. UL / CSA / EN60950-1 / UL508 (カバー付き). 部品番号の末尾に A が付いている製品のみがカバー付タイプで、他のはオープンフレームタイプです。. HWS-A シリーズ 15 W → 1500 W 単出力産業用電源. TDKラムダ HWS-A シリーズ AC-DC 電源は、定格出力電力15 W-150 Wの5 つのモデルで構成されています。既存のHWS シリーズが大幅にアップグレードし、新しい HWS-A シリーズとの互換性もあるため、簡単にアップグレードができます。このスイッチング電源は、旧シリーズと比べて最大 12 % 軽量で、最大 91 % の効率と無負荷時の超低消費電力により、環境負荷の低減に貢献します。HWS-A電源は85-265 V acのユニバーサル入力電圧で動作します。50 W、100 W、150 Wの各モデルはアクティブな力率改善機能を備えています。HWS-Aモデルの動作温度範囲は最大負荷時で-10 ℃～+50 ℃、適切なディレーティングにより70 ℃までとなります。スイッチング電源の主な用途には、ファクトリオートメーション、プロセス制御、 LED ディスプレイや掲示板、計測器、放送通信機器があります。. 最大 91 % の高効率 広範囲のAC入力対応 低価格 簡単にシステム冷却 グローバルな使用をサポート 制限付きライフタイム保証

出力電圧 = 12V dc出力電流 = 1.3A定格電力 = 15W出力数 = 1入力電圧 = 120 → 370 V dc， 85 → 265 V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 82mm幅 = 26.5mm奥行き = 80mm効率 = 85%最高温度 = +50℃EN55011/EN55022-B、FCC-B、VCCI-B. UL / CSA / EN60950-1 / UL508 (カバー付き). 部品番号の末尾に A が付いている製品のみがカバー付タイプで、他のはオープンフレームタイプです。. HWS-A シリーズ 15 W → 1500 W 単出力産業用電源. TDKラムダ HWS-A シリーズ AC-DC 電源は、定格出力電力15 W-150 Wの5 つのモデルで構成されています。既存のHWS シリーズが大幅にアップグレードし、新しい HWS-A シリーズとの互換性もあるため、簡単にアップグレードができます。このスイッチング電源は、旧シリーズと比べて最大 12 % 軽量で、最大 91 % の効率と無負荷時の超低消費電力により、環境負荷の低減に貢献します。HWS-A電源は85-265 V acのユニバーサル入力電圧で動作します。50 W、100 W、150 Wの各モデルはアクティブな力率改善機能を備えています。HWS-Aモデルの動作温度範囲は最大負荷時で-10 ℃～+50 ℃、適切なディレーティングにより70 ℃までとなります。スイッチング電源の主な用途には、ファクトリオートメーション、プロセス制御、 LED ディスプレイや掲示板、計測器、放送通信機器があります。. 最大 91 % の高効率 広範囲のAC入力対応 低価格 簡単にシステム冷却 グローバルな使用をサポート 制限付きライフタイム保証

東芝製のステッピングモータドライバIC(TB67S215FTAG)の評価基板 MTO-EV010FTAG(TB67S215FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S215FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のブラシDCモータドライバIC(TB67H410NG)の評価基板 TB67H410は、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシDCモータドライバで、2つのブラシDCモータを独立制御可能です。 BiCDプロセスを採用し、出力耐圧50V、最大定格電流2.5A/chを実現しています。 Largeモードを使用した場合は、最大定格電流5.0Aの1chのブラシDCモータドライバとしても使用できます。 本評価ボードではIC評価をするための部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動にて、ブラシDCモータを制御することが可能です。 BiCDプロセスによるモノリシックIC 最大2つのDCブラシモータを1チップで駆動可能。 PWM定電流駆動，ダイレクトPWM駆動に対応。 正転/逆転/ブレーキ/STOP(OFF)の4モードに対応。 低オン抵抗(上下和=0.8Ω(typ.))の出力MOSFETを内蔵。 高耐圧+大電流 を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

東芝製のステッピングモータドライバIC(TB62262FTAG)の評価基板 MTO-EV010FTAG(TB62262FTAG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB62262FTAGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流1.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のブラシ付きモータドライバIC(TB62269FTG)の評価基板 TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCDプロセスによる出力段低オン抵抗。 熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット回路を内蔵。 内部回路動作用VCCレギュレータ内蔵のため、VM電源だけで動作可能。 チョッピング周波数は外部抵抗、外部コンデンサで設定可能。

東芝製のステッピングモータドライバIC(TB67S522FTAG)の評価基板 TB67S522は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採し、出力耐圧40V 、最定格電流2.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 バイポーラ型ステッピングモータを駆動コントロール可能 PWM 定電流駆動 2 相、1-2 相、W1-2 相の励磁駆動が可能。BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 (Spec は絶対最大定格および動作範囲を参照してください。) 熱検出回路(TSD)、過電流検出回路(ISD)、VM 電源のパワーオンリセット回路を内蔵 内部回路動作用 VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗とコンデンサで設定可能

東芝製のステッピングモータドライバIC(TB62269FTAG)の評価基板 TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 PWM 定電流駆動 CLK 入力制御 2 相、1-2 相、W1-2 相、2W1-2 相、4W1-2 相、8W1-2 相の励磁駆動が可能 BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 熱検出回路(TSD)、過電流検出回路(ISD)、パワーオンリセット回路(POR) 内部回路動作用VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗、コンデンサで設定可能

東芝製のステッピングモータドライバIC(TB62261FTG)の評価基板 TB62261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 低オン抵抗(上下和 = 0.8 Ω (typ.))の出力MOSFETを内蔵。 異常検出(TSD/ISD)フラグ出力機能を内蔵。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

FET入力オーディオ専用ディスクリートオペアンプ 高性能を追求せず、シンプルな回路で設計自由度を広げ、狙った音質にチューニングしやすくすることを目指したオーディオ専用ディスクリートオペアンプです。 TROP-009は、TROP-001、TROP-006MFに続く3番目に開発されたディスクリートオペアンプです。前2モデルとの大きな違いは、シングルオペアンプからデュアルオペアンプになったことで、多くのオーディオ機器で使用されているICオペアンプとの交換が容易になりました。デュアル化に伴い、TROP-006MFよりも回路のダウンサイジングが図られています。 ピン配置は、+入力(3/5ピン)、-入力(2/6ピン)、出力(1/7ピン)、Vcc(8ピン)、Vee(4ピン)です。 オーディオ回路は基本的な特性を良くすれば良い音が得られると考えがちですが、部品の銘柄や基板の材質、トランジスタに流れる電流の増減でも音は変化します。すなわち、何を変えても音は変わるので、そのアレンジこそが音質チューニングであり、上手く仕上げれば良い音になります。このような考えに基づいて開発されたTROP-009は、モノリシックオペアンプや他のディスクリートオペアンプとは異なる特長を持ったオーディオ専用のオペアンプに仕上がっています。

東芝製のステッピングモータドライバIC(TB67S149FTG)の評価基板 MTO-EV004FTG(TB67S149FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S149FTGは、PWMチョッパ型2相ユニポーラ駆動で、クロック入力制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のステッピングモータドライバIC(TB67S213FTAG)の評価基板 MTO-EV010FTAG(TB67S213FTAG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S213FTAGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大電流2.5Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.53Ω)の出力MOSFETを内蔵 パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S101ANG)の評価基板 TB67S101Aは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧」50V、最大定格電流4.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。 BiCDプロセスによるモノリシックIC PWM定電流駆動 / 2相、1-2相、W1-2相の励磁駆動に対応。 低オン抵抗(上下和 = 0.49 Ω(typ.)) の出力MOSFETを内蔵。 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用。 高耐圧+大電流 (絶対最大定格、動作範囲を参照)を実現。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

TB67H450FNGを用いたブラシ付きDCモータドライバの評価基板 東芝デバイス&ストレージ社製のブラシ付きDCモーター用のドライバーIC「TB67H450FNG」のE-Pad面実装パッケージを実装した評価基板です。 GNDパターンとOUT1およびOUT2パターンを大きくとり、電流を流しやすくしています。ロジック入力端子とGND端子は、使いやすい入出力ピンにしています。参照電圧は、VRで調整可能です。各ノードで測定しやすいように測定ピンを配置しています。 TB67H450FNG は、PWMチョッパ方式のDCブラシモータドライバで、モータ出力部を1チャネル内蔵しています。 BiCDプロセスを採用し、出力耐圧50V、最大電流3.5Aを実現しています。 DCモータ駆動用の汎用ブリッジドライバ BiCDプロセスによるモノリシックIC 駆動モータ数(ブラシ付きモータ)：1 PWM定電流駆動、ダイレクトPWM駆動(制御)に対応 正転 / 逆転 / ブレーキ / STOP (OFF、スタンバイ) の4モードに対応 低オン抵抗(上下和=0.6Ω(標準)) の出力MOSFETを内蔵 高耐圧+大電流駆動 (絶対最大定格、動作範囲を参照) を実現 各種異常検出機能を内蔵：過熱検出 (TSD)、過電流検出 (ISD)、低電圧検出 (UVLO) 内部回路動作用のVCCレギュレータを内蔵

東芝製のステッピングモータドライバIC(TB67S141FTG)の評価基板 MTO-EV004FTG(TB67S141FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S141FTGは、PWMチョッパ型2相ユニポーラ駆動で、PHASE制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

東芝製のブラシDCモータドライバIC(TB67H400ANG)の評価基板 TB67H400Aは、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシDCモータドライバで、2つのブラシDCモータを独立制御可能です。 BiCDプロセスを採用し、出力耐圧50V、最大定格電流4.0A/chを実現しています。 Largeモードを使用した場合は、最大定格電流8.0Aの1chのブラシDCモータドライバとしても使用できます。 本評価ボードではIC評価をするための部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動にて、ブラシDCモータを制御することが可能です。 最大2 つのDC ブラシモータを1 チップで駆動可能。 正転/逆転/ブレーキ/STOP (OFF)の4 モードに対応。 低オン抵抗 (上下和=0.49 Ω (typ.))の出力MOSFET を内蔵。 高耐圧+大電流 (絶対最大定格、動作範囲を参照)を実現。 各種異常検出機能(過熱検出 (TSD)、過電流検出 (ISD)、パワーオンリセット (POR))を内蔵。 内部回路動作用のVCC レギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

東芝製のステッピングモータドライバIC(TB67S103AFTG)の評価基板 MTO-EV005FTG(TB67S103AFTG)は、東芝製のシリアル入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S103AFTGは、PWMチョッパ型2相バイポーラ駆動、3線シリアルインターフェース方式とクロック入力制御方式を併用したステッピングモータドライバです。3線シリアルインターフェースでTB67S103Aの動作設定を、クロック入力制御でモータの回転制御を行います。また、ID設定を行うことで、同一シリアルバスで最大4個のTB67S103Aに対し個別の動作設定を行うことができます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 ID(2ビット)の設定が可能 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67S265FTG)の評価基板 TB67S265は、PWMチョッパ型2相バイポーラ駆動、3線シリアル入力方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流2.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの操作性を是非、体感してみて下さい。 4ビット-16ステップのトルク(TRQ1，TRQ2，TRQ3，TRQ4)調整機能を内蔵 出力低オン(Ron(D-S))抵抗 過熱検出回路(TSD)、過電流検出回路(ISD)、VM電源のパワーオンリセット(POR)を内蔵 内部回路動作用VCCレギュレータ内蔵 モータのチョッピング周波数は外部抵抗とコンデンサにて設定可能

東芝製のステッピングモータドライバIC(TB67S101AFNG)の評価基板 MTO-EV009FNG(TB67S101AFNG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S101AFNGは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V、最大電流4.0Aを実現しています。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能
