フットスイッチ

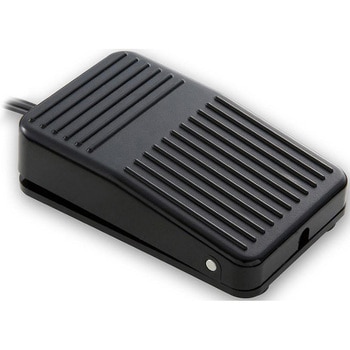

ペダル・ボディともABS樹脂製で高信頼性のミニ形フットスイッチです。

普及形、防水形、保護枠付、2連など幅広くラインナップ

OFL基本シリーズはアルミ合金ダイカスト製で、最も一般的、広範囲に使用されている標準形フットスイッチです。

操作は360度、どの位置でも動作します。 手、ひじ、足、ひざ等の操作にぴったり。 耐衝撃性・耐絶縁性のABS樹脂を採用。

操作は360度、どの位置でも動作します。 手、ひじ、足、ひざ等の操作にぴったり。 丈夫で経済的、耐踏圧1000Nで1分間静荷重に耐えます。

多様化時代の電子化ニーズに応え、安全性、信頼性、経済性を重視した、コンパクト多機能スイッチです。

ケーブル無しスタンダード機種です。

国際電業オリジナルのオルタネート機構とS形マイクロスイッチを組み合わせたオルタネート形フットスイッチです。本体とカバーにそれぞれABS樹脂とポリカーボネート樹脂を用い、黒(本体)とグレー(カバー)のツートンカラーです。

●操作は360度、どの位置でも動作します。 ●手、ひじ、足、ひざ等の操作にぴったり。 ●丈夫で経済的、耐踏圧1000Nで1分間静荷重に耐えます。

S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。各1c接点2連式ミニ形ABS樹脂製フットスイッチ。落下物等による誤作動を防ぐ、2連式用保護カバー付。上昇/下降、正転/逆転などの作業にも最適です。医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

ケーブル無しスタンダード機種です。

国際電業オリジナルのオルタネート機構とS形マイクロスイッチを組み合わせたオルタネート形フットスイッチです。

産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。3種類の保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。産業用アルミダイカスト製フットスイッチ。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点/保護カバーなしSM2：保護カバーなしSM2C：Cカバー付(上部保護カバー)SM2K：Kカバー付(全体シールドカバー)SM2KS：KSカバー付(全体シールドカバー+安全蓋)工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点小形ABS樹脂製フットスイッチ。縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。3種類の保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。産業用アルミダイカスト製フットスイッチ。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点/KSカバー付SM2：保護カバーなしSM2C：Cカバー付(上部保護カバー)SM2K：Kカバー付(全体シールドカバー)SM2KS：KSカバー付(全体シールドカバー+安全蓋)工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

多機能スイッチSP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。1a接点多機能形スイッチ。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-V-SP B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般本製品を取付使用される場合は裏面鋼板取付ネジ穴をご利用ください。取付ネジは3袋穴、深さ8.5mmのM4タッピングネジをご使用ください。(締付トルク78.4N)長時間、直射日光や高温の場所に保管、設置しておりますとベローズカバーペダルが変形する場合がございますので、そのような場所でのご使用などは避けて頂き十分にご注意ください。

薄型多機能スイッチH形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。1a接点薄型多機能スイッチ。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-H B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般

ABS樹脂製薄型多機能スイッチP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。1a接点薄型多機能スイッチ。カラーはB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-P2 B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般取付穴は2ヶ所です。(裏面孔径Φ3.4×深さ8袋式)M4タッピングネジB1をご使用のうえ、ネジシロ6～8以内にて締付トルク78.4Nで行ってください。

ABS樹脂製薄型多機能スイッチP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。1a接点薄型多機能スイッチ。スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。また用途に合わせてスイッチの移動が可能。カラーはB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-PM B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般強力マグネットベースにて周囲機器にご注意ください。

薄型多機能スイッチH形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。各1c接点2連式薄型多機能スイッチ。正転/逆転、上昇/下降などの作業にも最適です。カラーは左右ともB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。(ご指示のない場合は標準色となります)カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-TS-H(左：B/右：W)医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般

多機能スイッチSP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。また用途に合わせてスイッチの移動が可能。1c接点多機能形スイッチ。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-V-SPM B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般強力マグネットベースにて周囲機器にご注意ください。長時間、直射日光や高温の場所に保管、設置しておりますとベローズカバーペダルが変形する場合がございますので、そのような場所でのご使用などは避けて頂き十分にご注意ください。

多機能スイッチSP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。各1c接点2連式多機能形スイッチ。正転/逆転、上昇/下降などの作業にも最適です。カラーは左右ともB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)の5色からご選定ください。(ご指示のない場合は標準色となります)カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-TV-SP(左：B/右：BL)医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般長時間、直射日光や高温の場所に保管、設置しておりますとベローズカバーペダルが変形する場合がございますので、そのような場所でのご使用などは避けて頂き十分にご注意ください。

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。各1c接点の2連式小形ABS樹脂製フットスイッチ。縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

薄型多機能スイッチH形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。1a接点薄型多機能スイッチ。スチール板なら簡単にセット出来るマグネットベース付ですので取付工事不要。また用途に合わせてスイッチの移動が可能。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-HM B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般強力マグネットベースにて周囲機器にご注意ください。

産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。3種類の保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。産業用アルミダイカスト製フットスイッチ。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点/Kカバー付SM2：保護カバーなしSM2C：Cカバー付(上部保護カバー)SM2K：Kカバー付(全体シールドカバー)SM2KS：KSカバー付(全体シールドカバー+安全蓋)工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。1a接点ミニ形ABS樹脂製フットスイッチ。医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

ABS樹脂製薄型多機能スイッチP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。1a接点薄型多機能スイッチ。固定するのに便利なステンレスベース付。カラーはB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-P B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。1c接点小形ABS樹脂製フットスイッチ。縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

ABS樹脂製薄型多機能スイッチP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。各1c接点2連式薄型多機能スイッチ。正転/逆転、上昇/下降などの作業にも最適です。カラーは左右ともB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。(ご指示のない場合は標準色となります)カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-TS-P(左：B/右：W)医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般

産業用フットスイッチのSM2形シリーズは、信頼性と耐久性に優れており、工場内などで安全靴での使用など、さまざまな環境に適しております。多種多様の仕様により悪環境(防塵、防水、耐油など)の所にも使用できます。3種類の保護カバーの組替えも可能ですのでその場に合わせた安全対策もできます。産業用アルミダイカスト製フットスイッチ。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点/Cカバー付SM2：保護カバーなしSM2C：Cカバー付(上部保護カバー)SM2K：Kカバー付(全体シールドカバー)SM2KS：KSカバー付(全体シールドカバー+安全蓋)工作機械、プレス機器、溶接機器、運輸車両、設備機器、電子機器、測定機器、木工機器、医療機器、産業機器、各種電気機器など全般

S3形シリーズはアルミダイカスト製小形フットスイッチで、その高信頼性から多種多様に使用でき医療機器はもちろん工作機械などと幅広くご使用頂けます。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプ。1c接点小形アルミダイカスト製フットスイッチ。前ヒンジ形で長時間の作業に最適。医療機器、産業機器、工作機械、運輸車両、縫製機器、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。1a接点小形ABS樹脂製フットスイッチ。縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般

多機能スイッチSP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。保護等級IP44密封形スイッチ。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、BL(ブルー)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-V-SPO B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般500N以上の動作力を20秒間以上、また連続踏みの場合、スイッチの復帰(OFF)が遅延を生ずることがございますので、ご使用になられるさい、必要以上の動作力は避けてください。長時間、直射日光や高温の場所に保管、設置しておりますとベローズカバーペダルが変形する場合がございますので、そのような場所でのご使用などは避けて頂き十分にご注意ください。

OFL基本形シリーズはアルミダイカスト製で最も一般的で広範囲に使用されている標準形フットスイッチです。1度踏んだらもう1度踏むまで自己保持するオルタネイトタイプの基本形フットスイチ。産業機器、運輸車両、縫製機器、設備機器、電子機器、医療機器、測定機器、木工機器、民生機器、各種電気機器など全般

S5形シリーズは多様化の電子化ニーズに応え安全性、信頼性、経済性を重視したミニ形フットスイッチです。2a接点ミニ形ABS樹脂製フットスイッチ。医療機器、産業機器、運輸車両、設備機器、電子機器、縫製機器、測定機器、木工機器、民生機器、各種電気機器など全般

ABS樹脂製薄型多機能スイッチP形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、プレスなど機械の安全対策としてデッドマンスイッチとしてもご使用されております。各1c接点2連式薄型多機能スイッチ。保護カバー付正転/逆転、上昇/下降などの作業にも最適です。カラーは左右ともB(ブラック)、R(レッド)、W(ホワイト)の3色からご選定ください。(ご指示のない場合は標準色となります)カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-TS-PC(左：B/右：W)医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、プレス機械、工作機械、民生機器、各種オートメーション機器、アミューズメント機器など全般

薄型多機能スイッチH形シリーズ。360度操作可能で足はもちろん手、ひじ、ひざ等の操作に最適です。医療・教育機器・介護関連機器はもちろん、クイズ番組を含むバラエティー番組などにも多数使用されております。また、丈夫で押しやすいことから、アミューズメント関連機器の押しボタンスイッチとしても最適です。1a接点薄型多機能スイッチ。カラーはB(ブラック)、R(レッド)、G(グリーン)、Y(イエロー)、W(ホワイト)の5色からご選定ください。カラーのご指示は形式語尾にアルファベットを記載してください。(例)OFL-S-H2 B医療機器、産業機器、音響機器、設備機器、電子機器、教育機器、測定機器、通信機器、民生機器、各種オートメーション機器、アミューズメント機器など全般取付穴は2ヶ所です。(裏面孔径Φ3.3×深さ10袋式)M4タッピングネジB1をご使用のうえ、ネジシロ8～10以内にて締付トルク88.2Nで行ってください。
