5ページ目: その他形状圧着端子

RAV1.25-3

耐振動性に優れていると共に、筒部が閉じているので防じん性にも優れています。

0.5-0.75SQの電線に圧着して、オス-メスで接続できるコネクタのメス側です。

【JIS C2810】、【JCAAK1001】の要求する接続技術をクリアした、アルミのバレル部と銅の丸端子部で構成された端子です。 圧縮接合にて電気抵抗を下げるとともに、空気や水分を遮断し、表面の酸化物の発生を防ぐ酸化防止剤を添加しています。一般的な銅板を使用する接続機器へ異種金属接触腐食の心配を解決し、銅線とアルミ電線をご使用いただけます。アルミ導体圧縮部と銅の丸端子部で構成されておりますので従来設備への接続が容易になります。端子内部にはコンパウンドが内包されております。

【JIS C2810】、【JCAAK1001】の要求する接続技術をクリアした、アルミのバレル部と銅のバレル部で構成されたバイメタルスプライス です。 圧縮接合にて電気抵抗を下げるとともに、空気や水分を遮断し、表面の酸化物の発生を防ぐ酸化防止剤を添加しています。優れた電気特性、接着性、耐湿性、耐薬品性の自己融着マスチックテープを屋外環境でのスプライスの絶縁・水シーリング対応に推奨しています。

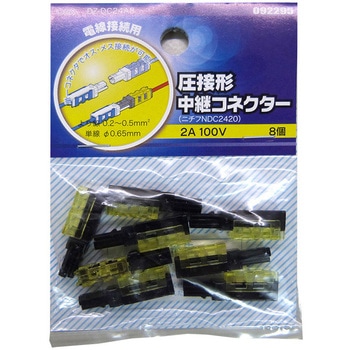

電線接続用圧接形中継コネクターです。 コネクタを連結して多極としても使用可能 電線被覆むき不要。プライヤにて簡単接続 電線接続後の再利用は出来ません 屋外での使用は出来ません 単一コネクタでオス・メス接続可能

接触面(舌部)が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。

接触面(舌部)が丸く、ねじ固定用の取り付け穴がある裸圧着端子です。

渡り配線用などに最適です。芯線のバラけを防ぎ、単線対応の端子台への挿入、信頼性を高めます。2本の電線を同時に圧着できます。絶縁スリーブは色分けされており、電線サイズの区別に役立ちます。

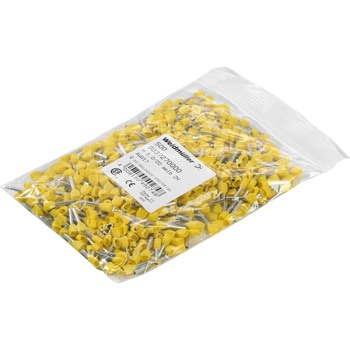

スリーブ(フェルール)は電線のばらけを防止し品質の向上に貢献します。電線サイズ毎に色分けできる豊富なカラーバリエーションを用意しています。電線2本接続用です。

Harwin Datamate L-Tekシリーズメス圧着コンタクト. Datamate L-Tekシリーズメス圧着ハウジングで使用するDatamate L-Tekシリーズメス圧着コンタクトです。 これらのメス圧着コンタクトには金めっきが採用されており、コネクタには背面から挿入できます。 品番 ； 511-654 511-654 は大口径のコンタクトで、22 AWGのワイヤサイズに対応します。 品番 ； 511-658 511-658 は、24 → 28 AWGのワイヤサイズに対応する小口径インデント溝付き小口径コンタクトです。 コンタクト挿入工具、取り外し工具については、品番 ； 511-759 511-759 を参照

Harwin Geckoシリーズ圧着レセプタクルコンタクト. Gecko G125-204シリーズ圧着ハウジング向けの圧着レセプタクルコンタクトです。 このGeckoシリーズ圧着コンタクトは、4フィンガーデザインを採用し、振動や衝撃に強く、-65 → +150 ℃の幅広い動作温度範囲に耐えることができます。 コンタクトボディは、ベリリウム銅製で金めっきが施されています。 適切な圧着工具については、品番 ； 909-4483 909-4483 を参照

Harwin Datamate L-Tekシリーズメス圧着コンタクト. Datamate L-Tekシリーズメス圧着ハウジングで使用するDatamate L-Tekシリーズメス圧着コンタクトです。 これらのメス圧着コンタクトには金めっきが採用されており、コネクタには背面から挿入できます。 品番 ； 511-654 511-654 は大口径のコンタクトで、22 AWGのワイヤサイズに対応します。 品番 ； 511-658 511-658 は、24 → 28 AWGのワイヤサイズに対応する小口径インデント溝付き小口径コンタクトです。 コンタクト挿入工具、取り外し工具については、品番 ； 511-759 511-759 を参照

電線を組み合わせて接続できます。

ビニールの絶縁被覆のついたメス型の圧着端子です。

工具を使用せずにオスコネクタを挿入し、オスコネクタから取り外して接続を切断することで、設置コストを削減することができます。

ナイロンで完全絶縁されたディスコネクトで、スリーブなどの絶縁カバーを付ける必要がありません。

併用可能製品 = グレースイナーシャコネクタ2.5シリーズ = Grace InertiaTE Connectivityグレースイナーシャ2.5 Mark II TPA (端子位置保証). TPA (端子位置保証)はグレースイナーシャ2.5 Mark II TPAプラグハウジングと併用します。 このTPAによりコンタクトはコネクタハウジングにしっかり取り付けられ、振動、衝撃、引っ張りによるコンタクトの脱落が防止されます。

併用可能製品 = AMPMODU Mod IIシリーズシリーズ = AMPMODUアクセサリ. AMPMODU IVシリーズコネクタ用のTE Connectivityアクセサリ. ； 509-2076 509-2076 Mod IVハウジングで使用するための0.76 mm [0.03インチ]ロングペグ付きキーイングプラグ ； 718-9359 718-9359 を参照 標準 ； 509-2717 509-2717 キーイングプラグ、ハウジング用の黒色ポリアミド6.6 Mod IV ； 509-2537 509-2537 標準 ； 668-9741 668-9741 キーイングプラグ、ハウジング用の赤色ポリアミド6.6 Mod IV ； 509-2537 509-2537 標準 ； 668-9744 668-9744 キーイングプラグ、緑色ポリアミド6.6 Mod IV、Mod IVハウジングでの使用に適しています。 ； 718-9359 718-9359 標準 ； 681-2644 681-2644 Mod IVレセプタクルアセンブリで使用するためのキーイングプラグ、ナチュラルナイロン6/6 ； 719-4301 719-4301 標準 ； 668-9747 668-9747 ストレインリリーフ付き保持プラグ、ハウジング用の赤色Mod IV ； 509-2537 509-2537 標準 ； 509-2701 509-2701 保持プラグ、ハウジングとの併用用の黒色Mod IV用途については、以下を参照してください。 ； 509-2537 509-2537 標準 ； 680-2436 680-2436 保持プラグ、ハウジング用の赤色Mod IV ； 509-2537 509-2537 標準 ； 718-8488 718-8488 シャント2極、2.54 mmピッチ、0.64 mm [0.025インチ]角型ポストで使用するための黒色AmpModu ； 782-5257 782-5257 ワイヤサイズ26-22 AWG AMPMODU IVコンタクト用のダイアセンブリ付きPRO-CRIMPER III ； 78-1021 78-1021 10 → 18極のAMPMODU 87631シリーズハウジング用のストレインリリーフ / プルタブ ； 778-1024 778-1024 ≧20極のAMPMODU 87631シリーズハウジング用ストレインリリーフ / プルタブ ； 909-7624 909-7624 ロックラッチ

RoHS対応品。

〈圧着端子内容〉絶縁丸形(赤)1.25-4×100個、絶縁丸形(赤)1.25-5×100個、絶縁丸形(青)2-4×100個、絶縁丸形(青)2-5×100個、絶縁Y形(赤)1.25Y-3L×100個、絶縁Y形(赤)1.25Y-4S×100個、絶縁Y形(青)2Y-4S×100個、絶縁スリーブ1.25×10個、絶縁スリーブ2×5個、圧着ペンチ(絶縁端子用)244mm付、パーツケーストレー。

〈圧着端子内容〉リングスリーブ(小)×300個、リングスリーブ(中)×200個、リングスリーブ(大)×100個圧着ペンチ(リングスリーブ用)242mm付。パーツケーストレー。

接触面(舌部)が丸棒になっているピン端子です。 ビニールの絶縁被覆付きです。

異なるサイズの電線を接続させることができます。 圧着スリーブ(突き合わせ用)に絶縁被覆を組み合わせたものです。 ビニールで完全絶縁されているので、絶縁カバーを付ける必要がありません。

圧着スリーブ(突き合わせ用)に絶縁被覆を組み合わせたものです。 ビニールで完全絶縁されているので、絶縁カバーを付ける必要がありません。

ナイロンで絶縁されたオス型の圧着端子です。 スリーブなどの絶縁カバーを付ける必要がありません。

ナイロンで絶縁されたオス型の圧着端子です。

ビニールの絶縁被覆のついたメス型の圧着端子です。
