2ページ目: 送風機

高圧ターボ型電動送風機は、羽根車に高効率ターボファンを採用し、大風量・高静圧を目的に開発されたシリーズです。燃焼用や粉体・個体の空気輸送用など、高風圧を必要とする機器に最適です。材質には軽合金を採用し、大幅な軽量化・低騒音化を実現しています。

耳障りな高周波音を大幅低減[従来品比▲15dB(A)]。欧州RoHS指令、CEマーキング標準対応。吸込全閉締め切り運転対応形(50～60タイプ)。ブロワ部オイルシールレス構造の採用(40～90タイプ)。翼形外部ファン搭載で風切り音低減(40～90タイプ)。大幅な小形・軽量化を実現(70～90タイプ)。国際レベルの保護等級IP54(電動機部)。トップランナー効率(IE3相当)電動機を搭載した省エネブロワです。(40～90-eタイプ)

VZFシリーズの機種統合。・低騒音、多重定格対応。寸法互換。・従来のVFZ-PN型、VFZ-A型・VFZ-ANと取付ピッチ、配管接続位置が互換。CE、RoHS対応。・単相機種はCE非対応。IP54・単相はIP40

UL(File No.E343782)、CSA(File No.LR48762)認定品。

最大3台まで連結が可能です。4段階の角度調整が可能です。3段階の風量調整が可能です。上下ルーバー機能付きです。段積み収納が可能です。

用途にあわせてきめ細かい対応可能。全閉形モータの採用により耐久性・安全性に優れています。遠距離集中送風可能です。冷却・乾燥等に最適です

低騒音 サイレンサ付。[吸込口騒音、周辺騒音に低騒音が要求されるマンション・病院・ホテル・オフィスビル会議室等の換気用に最適]。高効率。コンパクト。据付自由。取扱容易

・電動送風機・コンパクトシリーズは、産業用機器や装置などへの組み付け時の作業性の良さ、使いやすさ等、多用途を目的として開発された電動送風機です。・吸気温度60℃迄の連続安定運転を可能にし、吸引気体の水分の軸受への侵入を防ぎ、又、微細な粉じんの混入をガードした高品質設計です。・吸気温度が60℃を超える場合は、耐熱形(HT形)をご使用ください。・用途：印刷機械、クリーニング機械、乾燥機、バーナー、熱風発生機、焼却炉、プラスチック押出機、温蔵庫、製菓機械、厨房機、機器冷却、集塵機、木工機械、一般送風

・電動送風機・コンパクトシリーズは、産業用機器や装置などへの組み付け時の作業性の良さ、使いやすさ等、多用途を目的として開発された電動送風機です。・吸気温度60℃迄の連続安定運転を可能にし、吸引気体の水分の軸受への侵入を防ぎ、又、微細な粉じんの混入をガードした高品質設計です。・吸気温度が60℃を超える場合は、耐熱形(HT形)をご使用ください。・用途：印刷機械、クリーニング機械、乾燥機、バーナー、熱風発生機、焼却炉、プラスチック押出機、温蔵庫、製菓機械、厨房機、機器冷却、集塵機、木工機械、一般送風

・電動送風機・低騒音シリーズは時代の要求に合わせた送風機です。・同性能のターボ型送風機と比較して、騒音は5～7dB低く、効率は約10%高くなっています。・吸気温度が60℃を超える場合は、耐熱形(HT形)をご使用ください。・吸気温度が40℃、もしくは60℃を超える場合は耐熱形(HT形)をご使用ください ・40℃：AH-400・H04・H07・H10 ・60℃：AH-H15・H37・用途：焼却炉、乾燥機、印刷機械、バーナー、クリーニング機械、熱風発生機、プラスチック押出機、製菓機械、医療機器、機器冷却、一般送風

・電動送風機・多段シリーズは、吐出フランジ径75mmと100mmのシリーズで構成され、自社開発の専用電動機を組み込んだ小風量多段送風機です。・2段から5段までの11機種を標準化し、多くの機種のなかから、吸引、吸着、圧送など各用途に最適な送風機を選定できます。・吸気温度が60℃(U100Bは40℃)を超える場合は、HT形(耐熱形)をご使用ください。・用途：バーナー、印刷機械、集塵機、クリーニング機械、ダンボール機械、紡績機械、塗装機械、圧送用、吸引用、吸着用

・電動送風機・汎用シリーズは、シロッコタイプ(SF)とターボタイプ(SB)があります。・性能値、大きさなどの仕様に合わせてお使いください。・なかでも、SB-151・201・202はより使いやすさを追求した、メーカーベストセラー製品です。・吸気温度が60℃をける場合は、HT形(耐熱形)をご使用ください。・用途：印刷機械、焼却炉、包装機械、乾燥機、バーナー、熱風発生機、クリーニング機械、温蔵庫、シミ抜き機、製菓機械、一般送風

・電動送風機・汎用シリーズは、シロッコタイプ(SF)とターボタイプ(SB)があります。・性能値、大きさなどの仕様に合わせてお使いください。・なかでも、SB-151・201・202はより使いやすさを追求した、メーカーベストセラー製品です。・吸気温度が60℃をける場合は、HT形(耐熱形)をご使用ください。・用途：印刷機械、焼却炉、包装機械、乾燥機、バーナー、熱風発生機、クリーニング機械、温蔵庫、シミ抜き機、製菓機械、一般送風

・電動送風機・高圧シリーズは、風量が多く、選定範囲の広い多目的送風機です。・電動機部とケーシング部が分離した構造で、軸受への水分の侵入や粉塵の混入を防いでいます。・吸気温度60℃までの連続安定運転が可能です。(KSB-H55・H75は除く)・吸気温度が60℃をける場合は、HT形(耐熱形)をご使用ください。・用途：焼却炉、粉砕機、焼却炉、製茶機械、ダンボール機械、物体搬送、吸じん用、押込通風、吸着

持ち運びに便利な、大きなハンドグリップを採用しています。空気抵抗を低減するために釣鐘型にした両面ベルマウス仕様で、低騒音化を実現しました。吸気・排気側どちらにもフレキシブルダクト取付可能で、1台で送風・排風のいずれも使用できます。

大風量・高静圧性能 従来のガストブロアシリーズにはなかった大風量を選択できます! 一体型 ケーシング・サイレンサ・電動機を一体型したコンパクト設計で各種機器・装置への組込みが容易な一体型です!

火気厳禁エリアでの熱冷却・換気・送風に 付属のペットボトルをタンクの代わりに、連続運転可能 最大マイナス8度

エンジンルームやトイレ、ギャレーなどの換気をするための効率的で高出力のブロアーモーターです。 独自設計のフロントとリアのシュフトシール、ABS樹脂の耐腐食性モーターハウジング構造によって、過酷な海洋環境で長寿命での使用に耐えうるようできています。 排出用のフランジが付いているので壁面に直接設置することが可能です。

優れた設計と多年の研究から多翼式ファンと専用モータのコンビネーションにより最少の消費電力、回転音で最大の風力を発生します。 独特の全閉外扇形モータと密封ベアリングの使用により煩雑な保守の心配はありません。 洗練されたデザインはスマートな外観と堅牢な構造を誇っております。

最も進んだ専用モータと高い効率を誇る特殊ファンとの直結により円滑な回転から強力な風力を発生します。 全閉外扇形モータと密封ベアリングの採用で、煩雑な保守の心配はありません。 すぐれたデザインはスマートな外観と堅牢な構造を備えています。

吸吐口からの高周波音を低下させます。(2～5bB(A)程度低減できます)

チリ・ほこりに強い新構造を採用。 さまざまな用途で活躍します。 専用羽根車を採用しブロワ内部にチリ・ほこりが溜まりにくく耐環境性に優れています。 コンパクトなボディーで収納スペースが小さくてすみます。 クリーンなエア源として吐出でも吸引でも幅広い用途でご使用いただけます。

本特性は、扱い込み空気が標準状態(20℃、101.3kPa)におけるものでブロワ部の温度が飽和状態での代表特性です。 特性の製品バラツキは、抵抗曲線上で±10%です。 外形寸法は5mm程度の余裕をみてください。

ベンチ脚タイプ。シロッコ型電動送風機は、小型・軽量・低騒音・省エネルギー設計です。主に、標準空気や一般的なガスの吸引・排気、あるいは産業機器の冷却等に適しています。ただし、多量のダストや異物が混入したガスの吸引や排気用には適していません。型式最初にTが付くと、ケーシングとモータの中間に冷却羽根と冷却フィンを取付、高温空気を吸排気できる耐熱型になります。(モータ周囲は常温)

羽根車を多段にして圧力を高めた、小風量・高圧タイプです。吐出口径75mmと100mmがあります。 モータは送風機専用に開発されたプレミアム効率品(IE3)で、その”プレミアム効率モータ”と試作を数十回重ねた”高効率羽根車”を掛け合わせて完成したのが新開発の高効率電動送風機です。省エネルギーを通した地球環境保護のために是非お使いください。 プレミアム効率モータは、昭和電機の電動送風機専用に設計された最適品です。 HT形は耐熱形になります。

低騒音型電動送風機は、特に効率の優れたエアーホイルファンの開発によって、著しい静音性能を得た新製品です。高効率と優れた省エネ性、そして静かな電動送風機として機器組込用など巾広い用途に使用できます。

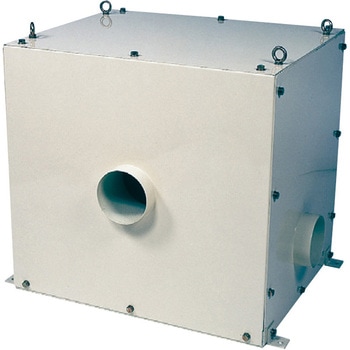

防音ボックスはファンの騒音を軽減するもので、防音材にはグラスロンウールGW-420(K-40)を使用し効果は約10db得られます。

防音ボックスはファンの騒音を軽減するもので、防音材にはグラスロンウールGW-420(K-40)を使用し効果は約10db得られます。

最大3台まで連結が可能です。4段階の角度調整が可能です。2段階の風量調整が可能です。段積み収納が可能です。

VZFシリーズの機種統合。 ・低騒音、多重定格対応。寸法互換。 ・従来のVFZ-PN型、VFZ-A型・VFZ-ANと取付ピッチ、配管接続位置が互換。CE、RoHS対応。 ・単相機種はCE非対応。IP54・単相はIP40

UL(File No.E343782)、CSA(File No.LR48762)認定品。

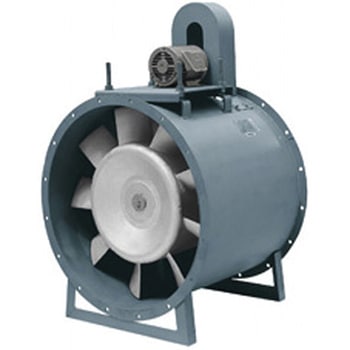

トップランナー効率(IE3 相当)電動機を搭載した省エネファンです。( 0.2～0.4kW品除く)。ダクトの間に直接的に配置でき、配管の一部として据え付けられます。天井吊りも可能で、据え付け場所を選びません。構成部品が少なく、同等性能の遠心ファンと比べて割安となります。内胴支え足を静翼として採用し、静圧を高めた高効率タイプで、豊富な機種を備えております。

トップランナー効率(IE3 相当) 電動機を搭載した省エネファン。(0.1 ～ 0.4kW 品除く)。豊富なラインナップ。流体解析技術を応用した新設計羽根採用により、高効率・低騒音化を実現。標準仕様にて取扱気体温度 150℃まで対応可。(0.75kW、1.5～3.7kW品)。耐熱型にて取扱気体温度 250℃まで対応可。屋外仕様の対応が可能。高静圧、接ガス部ステンレス製の対応が可能。(0.75kW、1.5～3.7kW品)。海外規制対応、安全増防爆形、耐圧防爆形等の各種特殊電動機対応が可能。(0.75kW、1.5～3.7kW品)

トップランナー効率(IE3 相当) 電動機を搭載した省エネファン。(0.1 ～ 0.4kW 品除く)。豊富なラインナップ。流体解析技術を応用した新設計羽根採用により、高効率・低騒音化を実現。標準仕様にて取扱気体温度 150℃まで対応可。(0.75kW、1.5～3.7kW品)。耐熱型にて取扱気体温度 250℃まで対応可。屋外仕様の対応が可能。高静圧、接ガス部ステンレス製の対応が可能。(0.75kW、1.5～3.7kW品)。海外規制対応、安全増防爆形、耐圧防爆形等の各種特殊電動機対応が可能。(0.75kW、1.5～3.7kW品)

水分を含んだ空気(湿度99%)の吸引が可能。・ブロワ部は、防水構造を採用しておりますが、ウォータタンク等を設置し気水分離願います。

欧州RoHS指令、CEマーキング標準対応(単相機種はRoHSのみ対応)。国際レベルの保護等級IP54(電動機部、三相機種のみ)。トップランナー効率(IE3相当)電動機を搭載した省エネブロワです。(40～90-eタイプ)。吸込全閉締め切り運転対応形(50～90タイプ)。ブロワ部オイルシールレス構造の採用(40～90タイプ)。【標準形:40～60タイプ】。・欧州RoHS指令、CEマーキング標準対応。・吸込全閉締め切り運転対応形(50～60タイプ)。・ブロワ部オイルシールレス構造の採用(40～60タイプ)。・国際レベルの保護等級IP54(電動機部)。・トップランナー効率(IE3相当)電動機を搭載した省エネブロワです。(40～60-eタイプ)。【標準形・大容量：70～90-eタイプ】。・大幅な小形・軽量化を実現。・吸込全閉締め切り運転形。・ブロワ部オイルシールレス構造の採用。・耳障りな高周波を低減[従来品比▲10dB(A)]。・欧州RoHS指令、CEマーキング標準対応。・国際レベルの保護等級IP54(電動機部)。・配管相フランジ方式を採用。・トップランナー効率(IE3相当)電動機を搭載した省エネブロワです。(70～90-eタイプ)

UL(File No.E343781)、CSA(File No.LR48762)認定品

PF型 ： 標準形。・標準タイプの圧力扇。・羽根径20～120cm。低騒音設計。・圧力扇全体の大規模流体解析を行い、静音形かつ高性能な羽根車形状の最適設計を実施。省スペース。・従来より好評の薄型設計を継承。・従来機種との取付互換性を持たせ取り替え需要にも対応。長寿命。・耐水性・耐熱性に優れた、高グレードのウレア系グリースを標準採用。・設計期待寿命時間 60，000hr(50℃連続運転時)。 。Nシリーズにのみ適用

プレート型電動送風機(耐熱型)です。
