8ページ目: トルクレンチ

トルクレンチが作動すると、ボルトの頭部に印を付けます。 鮮明なマークによリ締め忘れが目で確認できます。 設定トルクに達しない限りマーキングしません。 速乾性不滅インクの採用でマークが消えません。 ソケットをエクステンションバーで延長することにより、深い位置への締付け・マーキングもできます。 マーカー部はインクの補充が簡単なカートリッジ式です。 マーキングはトルクレンチの作動機構によって行うため動力源を必要としません。 1回のインク補充で約6，000回のマーキングが可能。 マーカの上下調節が可能です(±5mm)。

単能形。 専用工具がなければトルク値は外部から調整できないため使用中にトルクを変えられる心配がありません。 設定したトルクに達するとトグルが作動し、軽くきれいなシグナル音で締付け完了を感知できます。 頭部ラチェットは24枚刻み、15°の振り幅で狭い場所での締付けに威力を発揮します。

「締付け不足」「締めすぎ」「締め忘れ」を防止する「3ないトルクレンチ」。 QSPCAMSとQSPCALSは有線のリミットスイッチ付空転式トルクレンチ。設定トルクに達すると空転し、同時にリミットスイッチから接点信号を出力します。 QSPCAMSとQSPCALSは耐久性に優れたカールコードを採用しています。 別売のカウントチェッカ( CNA-4mk3 )との組み合わせによって簡単にポカヨケシステムができます。 リミットスイッチからの信号をPLC等に取り込み、ラインのインターロックにより締付保証システムを創り出します。 QSPCAFHPとQSPCAFHは設定トルクに達すると空転し、締付け完了信号を電波で発信。コードレスなので作業性が大幅に改善されます。 QSPCAFHPとQSPCAFHの受信機は別売のR-FH256が使用可能。別売のマルチボックス(I/O-FH256)を接続して1台の受信機で4本のトルクレンチをIDにて認識可能。I/O-FH256とカウントチェッカ(CNA-4mk3)を接続して簡単にポカヨケシステムができます。 QSPCAMS/QSPCALS/QSPCAFHP/QSPCAFHは、静電気帯電防止規格IEC 61340-5-1:2007に準拠しています。 2018 年9 月時点でQSPCAFHP は日本・アメリカ・カナダ・EU・ 中国・タイ・マレーシア・インドネシア・台湾・メキシコ・ベト ナム・韓国の通信規格に適合。QSPCAFH は日本・アメリカ・カ ナダ・EU・中国・マレーシア・インドネシア・インド・タイ・南ア フリカ・韓国・ロシア・台湾・メキシコ・ベトナム・シンガポール の通信規格に適合。他の国についてはお問い合わせください。

トルクレンチにエアモータを組込み、仮締めから最終締付けまで一つの工具で完了。 従来のインパクトレンチ+トルクレンチの締付け作業が一工程で行えるので、作業効率が大幅に向上します。 仮締めはエアモータ、最終締付けはトルクレンチで行うため正確な締付けができます。 最終締付けはトルクレンチなので、エア圧力変動による締付けトルクのバラつきがありません。 締付けトルクの変更は、N・m単位の目盛によって簡単に行えます。 校正はトルクレンチテスタで行えます。 LSはリミットスイッチ付。CNA-4mk3(別売)との組み合わせでポカヨケ(締め忘れ防止)ができます。

デジラチェ(GEKシリーズ)を水や汚れから保護する専用カバーです。生活防水レベル(IPX4)相当の防水機能で、野外作業の急な降雨や上下水道回りの施工時などに水や汚れからユニット部を保護します。(保護カバー装着部のみ。完全防水ではありません。保護カバー装着部以外に水が浸入したときは、水分を十分に拭き取ってください。)カバー装着状態でユニット部の視認性を損なわず、ボタン操作も可能です。カバーは伸縮性に富んだシリコーンを採用し、繰り返し着脱できます。補給部品として、カバー(GEK-A-1)およびゴムパーツ(GEK-A-2)を設定しています。

あらかじめ締め付けたいトルクを手動で設定するシグナル式トルクレンチ 右(時計回り)専用 ラチェット機構付き

スマートに規定トルクでチップを取り付けできます。 規定トルクに達すると空転し、オーバートルクを防ぎます。 差込角1/4SQでお手持ちのビットでも対応できます。ロングビット付で奥まったところの作業がスムーズに行えます。IP=トルクスプラスです。

便利な取手付。 ベルトに通しても使用できます。

高精度のトルク管理を容易に行えます。 グリップを回転させ容易にトルク設定が可能です。 グリップエンドの青いツイストロックで設定値をロックします。 リリース時のクリック音と振動に加え、独自設計のシグナルトランスミッター(スリーブ上の赤いボタンの突起動作)により、騒音環境でも目視でも設定値に達したことが分かります。 軽量・強固なクロームバナジューム鋼と強化樹脂グリップにより耐久性と軽量化を絶妙なバランスで実現しています。 保管用樹脂ケース付です。

F/FRのラチェット付。狭い場所でも高能率作業が可能。

PCLのリミットスイッチ付。 締め忘れを防止するポカヨケトルクレンチ。

SF/Fのヘッド交換式。豊富な別売の交換ヘッドで、作業が効率的かつ正しく行えます。

スパナでは入らない狭い所の締め付けに最適です。 二面幅とトルク値を決めて、一定のトルク値で使う単能形トルクレンチです。 流れ作業などで、同一ボルト(ナット)を同トルク値で数多く締付けるのに最適です。 精度は3%まで保証します。

二面幅とトルク値を決めて、一定のトルク値で使う単能形トルクレンチです。 流れ作業などで、同一ボルト(ナット)を同トルク値で数多く締付けるのに最適です。 機械のスキマなど狭い場所で有効に使えます。 矢印方向にのみ作動しますが、裏返せば左ネジ用としても使えます。 精度は±3%まで保証します。

二面幅とトルク値を決めて、一定のトルク値で使う単能形トルクレンチです。 流れ作業などで、同一ボルト(ナット)を同トルク値で数多く締付けるのに最適です。 機械のスキマなど狭い場所で有効に使えます。 矢印方向にのみ作動しますが、裏返せば左ネジ用としても使えます。 精度は±3%まで保証します。

握りやすい樹脂グリップで、作業がスムース。 ヘッドがラチェット、スパナ、メガネ、ヘキサゴンと交換できます。 トルク値は、2N・mから140N・mまで。トルク調整範囲内で自由に調整できます。 精度は±3%まで保証します。

設定したトルクに達するとトグルが作動し、シグナル音で締め付け完了を感知できます。頭部ラチェットは24枚刻み、15度の振り幅で狭い場所での締め付けに威力を発揮します。エクステンションハンドル付です。

樹脂製布ホルダー付

単能型トルクレンチ

IEC60900規格品です。本体下部のダイヤルを回すことでトルクを調整できます。ラチェット機能付です。プッシュリリース機能付です。使用期限3年(有償点検で1年間延長)です。トルク調整範囲は5～25N・mです。

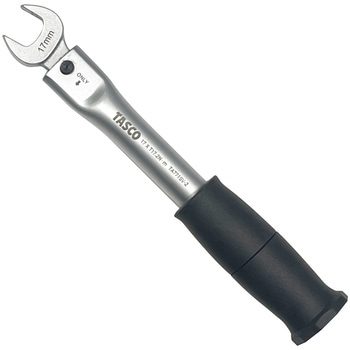

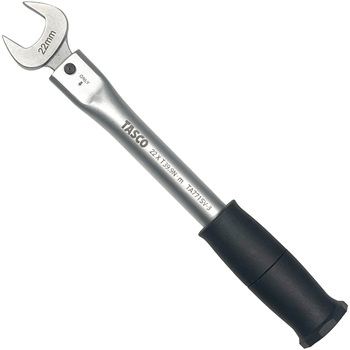

新冷媒用フレアナットを適正なトルク値で締め付けます。新冷媒に対応した締め付けトルク設定となっています。設定トルクに達しますとカチッと音がした時点で締め付けが完了します。校正証明書付です。

規定トルク値まで締付けるとカチッという音がして、首が折れます。力をゆるめると元の状態に戻ります。

アジャスタブルタイプのスタンダード 握りやすい樹脂グリップ採用。 トルク値設定時にわずらわしくないワンアクションロック採用。 (設定の前後にON/OFFするだけ)正回転専用。 任意に測定値を設定出来るため各種トルク値に対応。

新冷媒1/4インチ、3/8インチ、1/2インチの3本セットです。

・プリセット型トルクレンチにオープンスパナや引掛スパナを付けたタイプ。

締付けトルクの検査に最適。

扇形プレート目盛のポピュラータイプ。 シンプルな構造で摩擦部分が少なく、長寿命。 堅牢で取扱いが楽です。

コストパフォーマンス抜群のスタンダードモデル。ヘッドをスリム化し狭所での作業を容易に、またグリップの形状を持ちやすいサイズに。スパナ部は鍛造品のため摩耗がありません。

有線式リミットスイッチ付トルクレンチ。設定トルクに達するとトグルが作動し、同時にリミットスイッチから接点信号を出力します。別売のカウントチェッカ( CNA-4mk3 )との組み合わせによって簡単にポカヨケシステムができます。リミットスイッチからの信号をPLC等に取り込みラインとのインターロックによって締付保証システムを創り出します。LSコードは耐久性に優れたカールコードを採用しています。QLLS、CLLS、PCLLSはヘッド交換式トルクレンチ。世界一の品揃えを誇る東日の「交換ヘッド」が使用可能。最適な作業を実現します。

ホイールナット専用トルクレンチ トルク値設定の必要のない固定型トルクレンチ タイヤに手が当たらないロングサイズ トルク値ごとに色分けされ直感的に作業が出来ます。 正回転専用。 トルク値設定済。
