2ページ目: VVF・VVR

レングスマーク入り

大型家電機器の普及により、200Vの回路配線が増加しています。200V回路の配線が一目で判るので、従来の回路と区別でき、保守を行う際にも役立ちます。

600V以下の回路に使用されます。

45スケア以上は最低20mで以降は10m単位のご注文でお願い致します。5.5～38スケアは10m以上、5m単位でも注文をお受け致します。メッセンジャーは種類として鋼より-鉄よりがありますが、現在ほとんどが鋼よりとなっています。同じサイズなら鋼よりは鉄よりの4～5倍の強度があり(例 鋼より8sは鉄より30s以上の強度があります。)。メーカーも特別な指示がない限りは鋼よりをお出ししております。「電力会社・NTT・役所関係は全て鋼よりです。」。特に柱の支線として使用する場合は必ず鋼よりを使用して下さい。

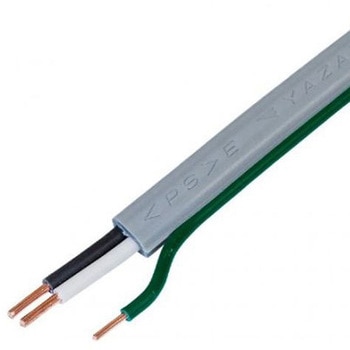

VVFのアース線をサイズダウンしたケーブルです。アース線を分離しやすい構造で、通線・配線が容易で、作業時間短縮に貢献できます。また、シースの切断・皮むきロスが低減でき、省ロスとなります。

一般住宅、商業施設、公共施設など、様々な建物の屋内配線に使用される600Vビニル絶縁ビニルシースケーブル平形です。耐候性が優れているので長年月の使用に耐えられます。線心の識別は絶縁体の色によってできるので工事が容易です。

屋内配線、電気機器用配線など。官公庁、学校や病院等の環境に配慮した建物の屋内配線に使用されるポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形です。環境への影響が懸念されるハロゲン物質を含まない環境に優しい製品です。VVFと比べて許容温度が75℃と高く、許容電流が約1.3倍に増加します。

シースは耐紫外線性にすぐれています。(絶縁体は黒色テープ等で遮光処理をして下さい) 焼却処分してもハロゲンガスやダイオキシンを発生しません。 JIS C 3005 60度傾斜燃焼試験に合格していますので耐燃性にすぐれています。 許容電流はVVRの約1.3倍となります。 約1m間隔でレングスマークが入っているので、計長の目安になります。(「連続番号」は計量法に基づく取引証明に使用することはできません。)

電線表面に絶縁体色を表示しているので、配線間違い・誤結線の防止になります。また点検口での識別も容易となります アース線に1.6mmを使用しているので、作業性はUP、コストはDOWNします。 アース線一体型なので、別途アース線の配線が不要です。(アース線は「D種接地工事」に適合する1.6mmです。) 色別

外装表面のオレンジラインと大きく表示した「200タフライン」の文字で100V回路との区別を明確にしており、誤結線の防止に役立ちます。 絶縁体色は電源用に「黒と赤」を採用。そのために極性標識のためのテーピング等が不要になり、工事を省力化することができます。 3心の「緑色」線心を接地線としてお使いいただくことで、別途IVなどによる配線が不要です。

シース表面にオレンジ色のラインが入っているので、100V回路との認識が容易です。 アース線一体型なので、別途アース線の配線が不要です。(アース線は「D種設置工事」に適合する1.6mmです。)

ケーブル表面の長さ方向に突起をつけることで、摩擦抵抗を小さくしました。これによって通線効率が向上します。 ケーブルの仕様・特性は、一般のVVFと同等(JIS規格)です

導体3心(白・黒・赤)。

3心(白・黒・赤) 一般電力用

4心(白・黒・赤・緑) 一般電力用

4心(白・黒・赤・緑) 一般電力用

4心(白・黒・赤・緑) 一般電力用

4心(白・黒・赤・緑) 一般電力用

4心(白・黒・赤・緑) 一般電力用

住宅など一般屋内配線用。

接地線が1.6mmになることにより。設置工事がより施工しやすくなる。Gライン・200Vラインの製品より軽量かつ経済的です。シースの接地線側に凹みがあり、誤配線を防げます。規格：JIS C 3342(600Vビニル絶縁ビニルシースケーブル(VV))

耐久性・耐衝性・耐摩擦性に優れています。 主に、屋内で使用するAC600V以下の配線に使用します。 屋内配線・動力用配線・冷暖房機配線等、幅広く使用されます。
