7ページ目: 電線管

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐衝撃性/耐薬品性ポリエチレン系ビニルを被覆しております可塑剤移行や、毒性の問題が生じません塩素を含まないので、焼却してもダイオキシンが発生しない、環境にやさしい被覆素材です可動性が有り、付属品との電気的接続性にも優れています

インターロック構造のステンレス鋼帯製のチューブにステンレス鋼線を外装被覆しております鋼線の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物製に優れています可動性、耐腐食性に富み、付属品との電気的接続性にも優れています耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/W-SCB-BR、耐熱仕様パイプコネクタ/W-SCC-BR(ステンレス製))EMI(電磁波障害)対策としてご使用の場合、必ず両端のコネクタにアース付平ワッシャ(EW)を取り付けて下さい

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐油性、耐候性に優れた塩ビを被覆しております柔軟性に優れ、付属品との電気的接続性にも優れています

溶融亜鉛メッキ鋼帯製でインターロック構造のチューブです。また、被覆がなく軽量で、耐偏平強度や引張強度に優れています耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/S-W-PCB、耐熱仕様パイプコネクタ/S-W-PCC(亜鉛ダイカスト製))常時80℃以下の環境下でご使用になる場合には、締め付けが若干緩くなりますが、通常のコネクタでも接続できますまた、KF専用のパッキンを装着することにより、締め付け強度を上げることもできます(専用ボックスコネクタ/N-W-PCB、専用パイプコネクタ : N-W-PCC(亜鉛ダイカスト製))

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐油性、耐候性に優れた塩ビを被覆しております柔軟性に優れ、付属品との電気的接続性にも優れています

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブにグラスウールとステンレス鋼線を外装被覆しております二重の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物性に優れています柔軟性に優れ、付属品との電気的接続性にも優れています外装にステンレス鋼線を使用し、耐腐食性に優れています二重ブレード被覆のため、専用付属品をご使用下さい(専用ボックスコネクタ/KHB(真鍮製)、専用パイプコネクタ/KHC(真鍮製))

亜鉛めっき帯鋼をセミインターロック構造に噛み合わせたケーシングに、耐溶剤性のビニルを密着被覆したフレキです。切削油等が頻繁にかかる場所での使用に適しています。油づけの場所や、溶剤系の雰囲気での使用に適しています。引張り及び捻れ強度の必要な箇所や、可動部に使用可能です。フレキ用コンネと接続することにより、防液性(IP67相当)を確保できます。耐溶剤コンネと組み合わせての使用を推奨します。

溶接時に所構わず飛散、飛来する磁気帯の高温なスパッターから電線やケーブル等を保護する耐熱性650℃の繊維PBO(ポリパラフェニレン・ベンゾビス・オキサゾール)を、必要な寸法に裁断して生地の長手方向(長さ10m)の表・裏の端部に強力な綿ファスナーを全長に渡って生地と同材の縫糸で密着縫製しました。ロボットアームの耐熱カバー高温スパッタリングからのケーブル&電線保護溶接時の火花受けカバー【耐熱シート】標準長さ10m/1本から必要な長さに裁断出来るよう、一定の間隔(P=100ミリ)で裁断箇所を設けました。

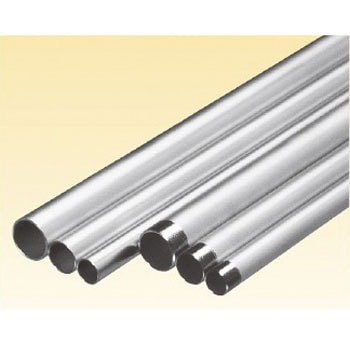

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

ステンレス(SUS 304) 製のケーブル保護管です。厚肉管と薄肉管は、外径寸法が同じです。従って、ねじなし附属品は共通に使用できます。耐圧縮性等の機械的特性による分類は、JIS C 8461-21 の分類コード4 ヘビーです。管の切断は、管軸に直角に行い、端部は内外面取りを施してご使用下さい。管の表面は、標準品はダル仕上げ、FN は#400 バフ研磨仕上げ、FN2 は#240 研磨仕上げ、HL は、#400 バフ研磨後にヘアライン加工したものです。屋内、屋外の通常の環境では錆の発生が少ないので防食保護の必要がありません。ケーブル工事に、ご使用下さい。附属品は、サンパイプ用の附属品をご使用下さい。

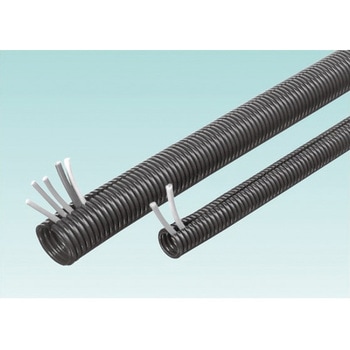

Type NS は圧縮強度に優れた標準タイプです。用途としては一般的な配管に最適です。File No.E167112(UL1696)NS12 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード1 ベリーライトです。NS16～63 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード2 ライトです。ライトグレー色のマンセル値はN7 です。サンフレキROBO 自身は、ねじり可動には不適です。このような配管が必要の場合は、回転式の附属品をご使用下さい。サンフレキROBO は附属品の接続引張強度を含めて金属製に比べて弱いので大きい引張荷重で可動の場合等は注意して下さい。サンフレキROBO 及び附属品は、非電導体ですから金属製電線管の場合のような電気的ボンディングが不要となり電気設備の接地という煩わしい問題から開放されます。ポリアミド製なので、普通の条件下では、一般にアルカリ類、アルコール類、エーテル類、ケトン類、炭化水素類、ハロゲン化水素類、潤滑油、ガソリン、洗剤、切削油、水など耐薬品性に高い耐力を有しています。直射日光に対してポリアミド樹脂は耐候性があまりないので屋内にてご使用下さい。ケーブル工事に、ご使用下さい。附属品は、サンフレキROBO 用附属品のN2 型(例:N2BG)をご使用下さい。自動車部品等に使用する小径サンフレキROBO は後頁をご参照下さい。

ステンレス(SUS304)鋼帯をインターロック構造に折り曲げたコアの外周にビニルを被覆しています。Type LIH は、耐熱/難燃/耐放射線性に優れたグレードのビニルで火力発電所、原子力発電所、化学プラント等の重プラント用の配管にご使用下さい。又このグレードは、熱老化、酸素指数及び塩化水素ガス発生量にも配慮しています。ケーブル工事に、ご使用下さい。附属品は、ビニル被覆ステンレス製ケイフレックス用の附属品をご使用下さい。

環境配慮/高難燃プリカは、標準プリカ(型式PZ)の外側にノンハロゲン、燃えにくい、環境に配慮した素材(TPE)を被覆した構造です。電線は、IV電線/ケーブル等がご使用できます。附属品は、防水プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード:33312165X31X国土交通省 新技術情報提供システム「NETIS」に登録されました。 (2023 年10 月26 日)

Type NFX は柔軟性に優れ、最小中心曲げ半径が最も小さく、耐屈曲性はType NF よりさらに優れたタイプです。また、温度、湿度に左右されにくい特性があります。用途としてはロボット等の激しい可動に最適です。識別のためチューブの色調はブラックブルー(濃紺)としています。NFX20～50 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード1 ベリーライトです。サンフレキROBO 自身は、ねじり可動には不適です。このような配管が必要な場合は、回転式の附属品をご使用下さい。サンフレキROBO は附属品の接続引張強度を含めて金属製に比べて弱いので、大きい引張荷重で可動の場合は注意して下さい。サンフレキROBO 及び附属品は、非電導体ですから、金属製電線管の場合のような電気的ボンディングが不要となり、電気設備の接地という煩わしい問題から開放されます。サンフレキROBO では初めての材質PBT を使用。PBT は耐油性、耐溶剤性に優れ、ほとんどの薬品に侵されません。ケーブル工事に、ご使用下さい。附属品は、サンフレキROBO 用附属品のN2 型(例:N2BG)をご使用下さい。

Type KMS の構造は、亜鉛めっき帯鋼のコアの外周にジャケットとして耐油性の優れたビニルを被覆した小径のビニル被覆ケイフレックスです。医療機器、工作機械等の細いケーブルの保護管としてご使用下さい。管端のコネクタ等附属品は、後頁の小径型附属品の頁をご参照下さい。

ケイフレックスType KCS は、カナダのCSA 規格のC22.2No-56「Flexible metal conduit and liquid-tight flexible metal conduit」の登録品です。管の構造は、亜鉛めっき帯鋼のコアにジャケットとして耐油性及び柔軟性に優れたビニルを被覆しています。呼び36 以下のサイズは、ポリプロピレン製のコードパッキンにより可とう性がスムーズとなり、可動配管(呼び42以上は固定配管)にご使用になれます。ケーブル(CSA 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のCSA マーク表示の附属品をご使用下さい。

ケイフレックスType KCS は、カナダのCSA 規格のC22.2No-56「Flexible metal conduit and liquid-tight flexible metal conduit」の登録品です。管の構造は、亜鉛めっき帯鋼のコアにジャケットとして耐油性及び柔軟性に優れたビニルを被覆しています。呼び36 以下のサイズは、ポリプロピレン製のコードパッキンにより可とう性がスムーズとなり、可動配管(呼び42以上は固定配管)にご使用になれます。ケーブル(CSA 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のCSA マーク表示の附属品をご使用下さい。

ステンレス(SUS304)鋼帯をインターロック構造に折り曲げたコアの外周にビニルを被覆しています。Type LIH は、耐熱/難燃/耐放射線性に優れたグレードのビニルで火力発電所、原子力発電所、化学プラント等の重プラント用の配管にご使用下さい。又このグレードは、熱老化、酸素指数及び塩化水素ガス発生量にも配慮しています。ケーブル工事に、ご使用下さい。附属品は、ビニル被覆ステンレス製ケイフレックス用の附属品をご使用下さい。

サンパイプの管端及びサンパイプのねじを保護するためのキャップです。

Type LMB は、ステンレス(SUS304)鋼帯製のM 構造(スクエアロック)のコアにステンレス(SUS304)鋼線のブレード掛けをしています。ケーブル工事に、ご使用下さい。附属品は、KB※L 型(ブレード掛けステンレス製ケイフレックス用の附属品)をご使用下さい。附属品に高耐食性を必要としない場合は、KB 型(亜鉛ダイカスト製)の附属品もご使用できます。全国の県警本部の信号機の配線の保護管として多く使用されております。ブレード掛けケイフレックスの切断は、ブレード線がバラバラにならないように切断部を絶縁テープで巻き、テープの真中で高速カッタ又はメタルソーで行って下さい。

ケイフレックスTypeKMEC は、塩化ビニルを使用しない、ノンハロゲン、燃えにくい、環境に配慮した被覆素材(TPE)を採用しました。トンネル、坑内の工事現場、人が集まる場所、火災事故の安全対策としてご使用下さい。ケーブル工事に、ご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。国土交通省 新技術情報提供システム「NETIS」に登録されました。(2023年10月26日)附属品は、KM 型(標準型)又は、K2 型の附属品をご使用下さい。

ケイフレックスType KPF は、高耐油のケイフレックスの標準品です。呼び#10～#54 は可動用に設計しております。油のかからない固定配管にはローコストのType KIV を推奨します。柔軟性が優れているためケイフレックスが多少伸びます。管に挿入するケーブルは多少の余裕を持って下さい。ビニル被覆の色調が茶色のものは警視庁の信号機の指定品(型式KPF※BR)です。呼びは#22～#54 です。ケーブル工事に、ご使用下さい。附属品は、KM 型(標準型)又はK2 型の附属品をご使用下さい。

ケーブルガイド(パワーゴジラ)と同様の可動でご使用できます。1本の長さは、最長3m です。ご注文の際は長さをご指定下さい。10 本単位で、直管で納入致します。附属品は、ND 型の附属品(例:NDBG 24)をご使用下さい。ND2F24 は、NDF24 の長軸側中央にスリットを付けたタイプです。附属品は、147 頁の両側止めサドル(直角型)をご使用下さい。ND2F24 は、非防水です。ケーブル工事に、ご使用下さい。

ケイフレックスType KIB は、Type KI に耐食性の優れた亜鉛めっき鋼線をブレード掛けしています。鋼線のブレード掛けは、耐熱性及び機械的強度に優れており、高温の場所、溶接ビードの発生する場所、熱い切粉のかかる場所、張力のかかる配管等にご使用下さい。管自身の電気抵抗値が小さいのでノイズ対策の配管にもご使用下さい。ケーブル工事に、ご使用下さい。高温場所においては耐熱ケーブルをご使用下さい。附属品は、K2 型又はKM 型(標準型) の附属品をご使用下さい。但し、高温仕様及び高張力仕様で使用する場合はKB 型をご使用下さい。

ステンレスプリカは、ステンレス製の金属製ケーブル保護管です。材料がステンレス鋼板(SUS)であるためJIS C 8309認証品ではございません。寸法、構造については、JIS C 8309に準拠しております。外層及び中間層にステンレス鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。切断は、プリカナイフ(品番 PTTL201)をご使用下さい。ケ-ブル工事に、ご使用下さい。附属品は、ステンレス製プリカ用の附属品をご使用下さい。

ケイフレックスType KIC は、亜鉛めっき帯鋼のコアにジャケットとして耐候及び耐寒性の優れたビニルを被覆しています。Type KIC は、日光が直接当たる屋外の配管はもちろんのこと、低温の場所の配管に最適です。ケーブル工事に、ご使用下さい。附属品は、K2 型又は、KM 型(標準型)の附属品をご使用下さい。

Type LIB は、ステンレス(SUS304)鋼帯製のI 構造(インターロック)のコアにステンレス(SUS304)鋼線のブレード掛けをしています。ケーブル工事に、ご使用下さい。附属品は、KB※L 型(ブレード掛けステンレス製ケイフレックス用の附属品)をご使用下さい。附属品に高耐食性を必要としない場合は、KB 型(亜鉛ダイカスト製)の附属品もご使用できます。ブレード掛けケイフレックスの切断は、ブレード線がバラバラにならないように切断部を絶縁テープで巻き、テープの真中で高速カッタ又はメタルソーで行って下さい。

小径サンフレキROBO タイプNP、NQ にスリットを付けたタイプです。

JIS F 8801(船用電線貫通金物)に準拠したステンレス(SUS 304)製のケーブルグランドです。

ケイフレックスType KPBF は原管KP の外周面に導電性の優れた銅線をブレード掛けし更にその外周面に耐油性に優れたビニルを被覆したケイフレックスです。フレキシブル性(呼び#10～#54)、耐油性、電気的安全性、ノイズのシールド性等に優れた万能ケイフレックスです。管自身の電気抵抗値が小さいので故障電流を安全にアースすることができます。ブレード線の汚れをビニル被覆により守ります。ブレード掛けケイフレックスは、ねじれ可動には不適です。ケーブル工事に、ご使用下さい。附属品は、KM 型(標準型)の附属品をご使用下さい。

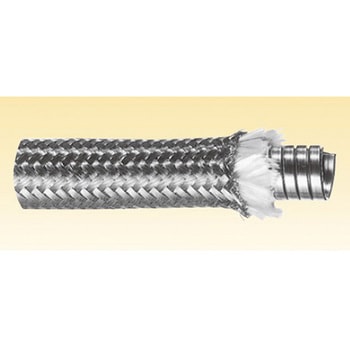

Type LIGB は、ステンレス(SUS304)鋼帯製のI 構造(インターロック)のコアの外周にガラスウールのブレード掛けをし、その外側に更にステンレス(SUS304)鋼線のブレード掛けをしています。ケーブル工事に、ご使用下さい。附属品は、KG※L 型(ステンレス製の二重ブレード掛けケイフレックス用の附属品)をご使用下さい。附属品に高耐食性を必要としない場合は、KG 型(亜鉛ダイカスト製)の附属品もご使用できます。

Type KMV は、一般プラント用の耐候、ローコストの波形ケイフレックスです。チューブの表面は波形で一般プラント廻り、自動化機械等の固定配管にご使用下さい。引張強度が必要な場合は、Type KIV をご使用下さい。高耐油性が必要の場合はType KMS をご使用下さい。ケーブル工事に、ご使用下さい。附属品は、K2 型又は、KM 型(標準型)の附属品をご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。

Type KIV は、一般プラント用の耐候の平滑形のケイフレックスです。一般プラント廻り、自動化機械等の引張強度のかかる固定配管にご使用下さい。適度の機械的強度と優れた柔軟性によりS字配管、U字配管はもちろんのこと、振動する配管にご使用下さい。高耐油性が必要の場合は、Type KPF、耐寒性が必要の場合はType KIC、耐熱性が必要の場合は、Type KIH をご使用下さい。ケーブル工事に、ご使用下さい。附属品は、K2 型又は、KM 型(標準型)の附属品をご使用下さい。

外径13mm以下の小径のケイフレックスは、後頁に掲載しております。附属品は、KM 型(標準型)又は、K2 型の附属品をご使用下さい。ケイフレックスType KMS は、油のかかる工作機械廻り、自動化機械等の固定配管にご使用下さい。食品工場、製紙工場、下水処理場等油のかからない場所での使用にはローコスト品のType KMV を推奨します。ケーブル工事に、ご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。

附属品は、特注にて制作致します。サンフレキの小径版です。主に自動車の車載のハーネス用です。

ケイフレックスType KUU は、米国のUL 規格のUL360「Liquid-Tight Flexible Metal Conduit」の登録品です。亜鉛めっき帯鋼のコアに銅線を巻き込んだ構造です。これにより短絡電流を電線管自身でアースすることができます。ケーブル(UL 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のUL マーク表示の附属品をご使用下さい

ケイフレックスType KI は、亜鉛めっき帯鋼をインターロックに折り曲げ製管した管で、ビニル被覆や、鋼線のブレード掛けを施さないコアだけのケイフレックスです。ケーブル等の簡単な保護管としてご使用下さい。附属品は、KM 型(標準型)の附属品をご使用下さい。但し、高温仕様で使用する場合はKC 型又はKC2 型の附属品をご使用下さい。

標準防水プリカは、標準プリカ(型式PZ)の外側に軟質ポリ塩化ビニル( PVC)を被覆した構造です。電線は、IV電線/ケーブル等がご使用できます。附属品は、防水プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード：33312165X31X
