8ページ目: 電線管

外径13mm以下の小径のケイフレックスは、後頁に掲載しております。附属品は、KM 型(標準型)又は、K2 型の附属品をご使用下さい。ケイフレックスType KMS は、油のかかる工作機械廻り、自動化機械等の固定配管にご使用下さい。食品工場、製紙工場、下水処理場等油のかからない場所での使用にはローコスト品のType KMV を推奨します。ケーブル工事に、ご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。

附属品は、特注にて制作致します。サンフレキの小径版です。主に自動車の車載のハーネス用です。

ケイフレックスType KUU は、米国のUL 規格のUL360「Liquid-Tight Flexible Metal Conduit」の登録品です。亜鉛めっき帯鋼のコアに銅線を巻き込んだ構造です。これにより短絡電流を電線管自身でアースすることができます。ケーブル(UL 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のUL マーク表示の附属品をご使用下さい

ケイフレックスType KI は、亜鉛めっき帯鋼をインターロックに折り曲げ製管した管で、ビニル被覆や、鋼線のブレード掛けを施さないコアだけのケイフレックスです。ケーブル等の簡単な保護管としてご使用下さい。附属品は、KM 型(標準型)の附属品をご使用下さい。但し、高温仕様で使用する場合はKC 型又はKC2 型の附属品をご使用下さい。

ケイフレックスType KPFB は、Type KPF の外周面に耐食性の優れた亜鉛めっき鋼線をブレード掛けしたケイフレックスです。耐油仕様で、しかも溶接ビードの発生する場所、熱い切粉のかかる場所及び張力のかかる配管等にご使用下さい。ブレード掛けケイフレックスは、ねじれ可動には不適です。ケーブル工事に、ご使用下さい。附属品は、KW 型の附属品をご使用下さい。

ケイフレックスType KM は、亜鉛めっき帯鋼をスクエアロックに折り曲げ製管した管で、ビニル被覆や、鋼線のブレード掛けを施さないコアだけのケイフレックスです。ケーブル等の簡単な保護管としてご使用下さい。附属品は、KM 型(標準型)の附属品をご使用下さい。但し、高温仕様で使用する場合はKC 型又はKC2 型の附属品をご使用下さい。

ステンレス(SUS304)鋼帯製のビニル被覆なしケイフレックスです。附属品は、被覆なしステンレス製ケイフレックス用の附属品をご使用下さい。ケーブル工事に、ご使用下さい。樹脂製ブッシングKBI も取り揃えております。

外層に亜鉛めっき鋼帯、中間層に鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。特定電気用品以外の電気用品なのでコンクリート埋設はもとより、特殊場所を除いた乾燥した場所の低圧屋内配線に鋼製電線管と同様に施設できます。電線は、IV電線/ケーブル等がご使用できます。附属品は、標準プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード:3343213023XX

ステンレスプリカは、ステンレス製の金属製ケーブル保護管です。材料がステンレス鋼板(SUS)であるためJIS C 8309認証品ではございません。寸法、構造については、JIS C 8309に準拠しております。外層及び中間層にステンレス鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。切断は、プリカナイフ(品番 PTTL201)をご使用下さい。ケ-ブル工事に、ご使用下さい。附属品は、ステンレス製プリカ用の附属品をご使用下さい。

B 形で電源用と信号用コンタクトが混在するねじ止め式のコンビネーションインサートです。コンタクト番号の配列は、電線接続側より見た図です。80A コンタクトはフェルール端子をご使用下さい。16A コンタクトは裸線を接続できます。

Type KIHは、亜鉛めっき帯鋼をインターロックに折り曲げた構造です。ジャケットに耐熱・難燃・耐放射線性に優れたビニルを使用していますので、原子力発電所、火力発電所、水力発電所等の重プラント用の配管にご使用下さい。又このPVCは、熱老化、酸素指数、耐放射線性はもちろん塩化水素ガス発生量にも配慮しています。ケーブル工事に、ご使用下さい。附属品は、K型、K2型及びKM型(標準型)の附属品をご使用下さい。

本品はJIS規格F8801に基づき製作されたものです

現在ご使用のフレックス用コネクターとメートルめねじ付の機器とを接続できますので、幅広く多くの機器が簡素に使用でき、制御回路の配線が簡素化できます。各種MAS、KCPフレックス用コネクターに結合します。

本品はKCPタイプフレックスとドイツDIN規格ねじの多極電気用コネクターや電気機器とを一体化して接続出来る様に製作されたものです。

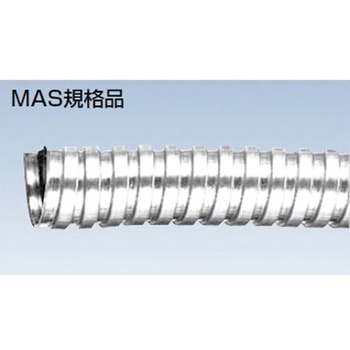

本品はMAS規格506にて制定されたMASフレックスとドイツDIN規格ねじの多極電気用コネクターや電気機器とを一体化して接続出来る様に製作されたものです。

現在ご使用のフレックス用コネクターとMS A/Bコネクター(MS丸形コネクター)が接続できますので制御回路の配線が簡素化でき、トラブルも少なく、メンテナンス中の省力化ができます。各種MAS、KCPフレックス用コネクターに結合します。

KCPフレックスシリーズのどのタイプにも兼用できます。組立、接続、入線がスムーズ

入数：2本。ねじ無し電線管。

プリカチューブにも使えますプリカ中リングは捻じ込にて取付

重プラント用一般配管用

非防水仕様一般工作機械用耐熱配管用重プラント用

一般工作機械用一般配管用

-

SXM型パッキン式フレキシブルコンジットは、SXM-G型パッキン式コネクタとMYLEXが組み合わされた製品です。コネクタ類は銅合金製となります。

アルミ特殊合金製で軽量導体挿入後ボルト締付、規定トルクでボルト頭せん断だけで施工が完了しますアルミ、銅導体の双方に適用します(複合より線不可)サイズ共用化を実現しています(8～400mm²の11種類導体を5品種でカバーします)本製品は低圧用、単線、より線、圧縮より線に適用します異径接続、銅アルミ異種接続も可能となります低圧接続材のアルミ導体として使用が可能「らくらくアルミケーブル(R)」において性能を評価済海外(IEC)ケーブルとCVケーブルの接続も可能圧縮工具、ダイスの準備は不要、電源確保も不要電動工具使用で、更に締付作業の力仕事と時間を削減IEC規格612381(最大36KVまでのケーブル圧縮及びメカニカルコネクターの規格要件)におけるメカニカルコネクターの要求を満たしています IEC規格60228(JIS C 36642007)に規定された導体に適合内部には隔壁を設けており、水の浸入や異種金属の直接接触を防ぎますコネクター材質：アルミアロイ合金(全面鈴メッキ処理)

現場でのフレキ切断及びコネクタの接続作業が不要

現場でのフレキ切断及びコネクタの接続作業が不要
