18ページ目: クランピング冶具

インジェクションマシンの金型を取付けるのに最適なクランプとして設計・製作、プレス等の押え金型としても使用可能。 クランプ範囲が大きく且つ、無段階の調整。 六角ボルトを取付けたまま高さ調整が素早く簡単。 着脱の際、ボルトがゆるんでも本体は落下しないので安全。

材料をミーリングテーブルに固定するために用います。

材料をミーリングテーブルに固定するために用います。

世界初のエンジニアリングプラスチック(PBT樹脂)製クランピングセットです。使用材料は、強度、剛性にすぐれ弾性率は各種エンプラ中、最高レベルです。鋼製の1/10と軽量。持ち運びが容易で段取時間の短縮が可能です。錆の発生がなく、錆を嫌う場所でのクランプに最適で、常にクリーンに使用可能です。ワークに傷をつけず、ソフトにクランプ可能。軟材質、仕上品のクランプに便利です。三次元測定機などでの測定物のクランプに最適で、落としてもテーブル・ワークを傷つけず、怪我も発生しません。放電加工機用クランプとしても使用可能。加工液は合成系・灯油系いずれにも使用できます。彫刻等軽作業用クランプにも使用可能です。強度・剛性を増すためスタッドボルトはアルミ(A5056)を採用。アルマイト処理済で防錆しています。機能性を十分考慮した斬新なデザインです。

・受けネジ穴付でセット時間が早く出来ます。

治具のクランピングに最適です。

・締付長穴を従来品より長くした事によりセット位置が広くとれます。長×幅×厚: 120×36×30mm

手動操作専用です。 ロボットアームへ直接取付けできます(ISOメカニカルインターフェース番号4対応)。 独自のクサビ構造により、強い保持力と高精度な位置決めが可能です。 【SMARTSHIFTロボットシステム】 SMARTSHIFTロボットシステムはロボットアームの水平移動だけで高速・高精度・ノンストップなツール交換ができるロボットツールチェンジャーです。 ツール交換に電力やエアは不要で、ロボットアームの直進運動のみで素早く交換ができます。またコンパクトで軽量なため、自動交換だけでなく手動交換もワンタッチで行えます。 電気やエアを使用する様々なエンドエフェクターを取り付けることができるので、多品種少量生産にも柔軟に対応できます。 主に協働ロボットや小型産業用ロボットでご利用いただけます。 ツールチェンジシステム構築の手間とツール交換にかかる段取り時間を削減し、生産性の向上を実現します。

引き型：レバーを倒して、引っかけてクランプ フランジ取付けベース

押し型：レバーを起こして、横方向にクランプ フランジ取付けベース

あらゆる形状のワークをクランプ ・コレット式の口金をワーク形状に合わせてセルフカットして使用します。 ・ワークサイズはΦ2.5mmから対応でき、また長尺ワークには口金を貫通加工して対応することで、安定かつ強固にクランプします。 コンパクトで最大約17kNの強力クランプ ・コレット式の口金でワーク外周を強固にクランプするため、5軸加工機やCNC円テーブルによる多面加工にも対応できます。 ・工程集約に役立ちます。 キャップ上面のマーキングでトルク管理が可能 ・フックレンチなど工具で締付ける際、回転させた角度からおおよそのクランプ力が分かりトルク管理が可能です。 ・薄肉・中空ワークも歪まずクランプできます。

バネ圧によるクランプ、そしてエア圧によるアンクランプのため、エア漏れ等によるクランプ力の低下の心配がありません。 エアによる遠隔操作、複数同時操作が可能です。 コンパクト設計で、狭いスペースにも取り付けることができます。 ボルトで簡単に取り付けできます。

エア供給によりピストンが動き、ボールが中心方向へ移動してクランプピンをくわえ込み、プレートが引き込まれます。 クサビにより保持されるため、浮き上がりが最小限に抑えられます。 【エアロック着脱】 エアで簡単締結段取り改善 エアロック着脱はエアにより瞬時に固定できるので、複数個所の締結、頻繁に行う治具交換で作業時間を短縮します。 コンパクトサイズのため、狭い場所や手が届きにくい場所など、取付スペースを選びません。 エアで瞬間締結 装置や自動機は発生するユニット、プレート、アタッチメント、治具などの段取り替え。 多品種少量生産では生産性を向上させるため、ボルトやレバーによる面倒な締結作業が求められます。 エアロック着脱を使用することで大幅な改善が実現できます。

マシンバイスシリーズのオプション部品です。適合機種をご確認の上ご発注ください。

4面並列仕様の並列精度は0.04以内です。 No.の( )は注文製作品です。

ボタン操作で簡単にロックすることができる単動式のボールロックピンです。

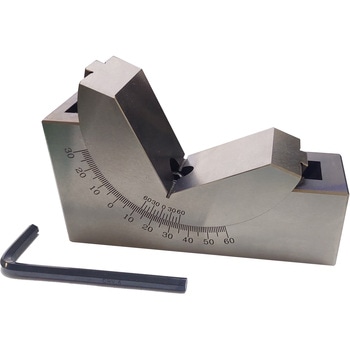

今お使いのバイスで、簡単に角度出しができます。

・「NQTS」「NQTS-NI」「NQTS-F」「NQTS-F-NI」「NQTS-PH」「NQTS-PH-NI」を薄板に取りつけるためのスペーサ。・ステンレス製。耐蝕性にすぐれています。・取りつけ用の六角穴付き皿ボルトを2本付属しています。

・工具不要で専用カムベースと組み合わせて治具の脱着作業を容易にします。・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。・アンクランプ時はクランプピンが本体に収納されて外部への突出がないため、スライド動作が可能です。・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。・ノブの突起とレーザ刻印により、クランプ形状が一目で確認できます。・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。・オールステンレス製。・低発塵グリースを使用。・取りつけ用の六角穴付きボルトを2本付属しています。・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。

・工具不要で専用カムベースと組み合わせて治具の脱着作業を容易にします。・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。・アンクランプ時はクランプピンが本体に収納されて外部への突出がないため、スライド動作が可能です。・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。・ノブの突起とレーザ刻印により、クランプ形状が一目で確認できます。・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。・オールステンレス製。・NSF H1登録のグリースを使用。食品機械での使用に適しています。・取りつけ用の六角穴付きボルトを2本付属しています。・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。<

・工具不要で専用ホールドピン「NQTS-HP」と組み合わせ治具の脱着作業を容易にします。・ノブを90°回転させるだけでクランプ・アンクランプ操作が可能なため、くり返し作業に最適です。・ノブは握りやすい丸みを帯びた逆テーパ形状、本体の刻印は耐蝕性を損なわないレーザ刻印です。・ノブの突起とレーザ刻印により、クランプ形状が一目で確認できます。・ノブの操作部は動作テストを5万回クリア。すぐれた耐久性により、部品の交換頻度を削減できます。・オールステンレス製。・取りつけ用の六角穴付きボルトを2本付属しています。・3mm以上6mm未満の板への取りつけは、専用スペーサ「NQTS-SPCR」をご使用ください。

・クイッククランプファスナ「NQTS-PH」「NQTS-PH-NI」専用ホールドピン。・ステンレス製。耐蝕性にすぐれています。

・「NQTS」「NQTS-NI」「NQTS-F」「NQTS-F-NI」「NQTS-PH」「NQTS-PH-NI」を薄板に取りつけるためのスペーサ。・ステンレス製。耐蝕性にすぐれています。・取りつけ用の六角穴付き皿ボルトを2本付属しています。

・クイッククランプファスナ「NQTS」「NQTS-NI」「NQTS-F」「NQTS-F-NI」を取りつけるための専用カムベース。・クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。・取りつけ用の六角穴付きボルトを2本付属しています。

・クイッククランプファスナ「NQTS」「NQTS-NI」「NQTS-F」「NQTS-F-NI」を取りつけるための専用カムベース。・クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。・ステンレス製。耐蝕性にすぐれています。・取りつけ用の六角穴付きボルトを2本付属しています。
