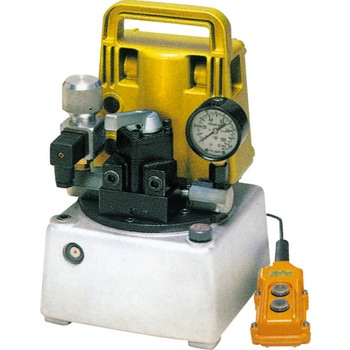

・軽量、小型で現場への持ち運びが簡単にできます。・単相100V電源対応なので現場を選びません。・作業の効率化と省エネルギー化を重視した、高・低圧自動2段切換え油用ポンプです。・特殊2段ブランジャ油用ポンプと、このクラス初のアンロード油用バルブの採用により、低圧7MPaまで2.5L/minの吐出量を実現します。・小型積層型油用バルブなど油圧補器類が豊富に用意されていて、様々な用途に対応できます。

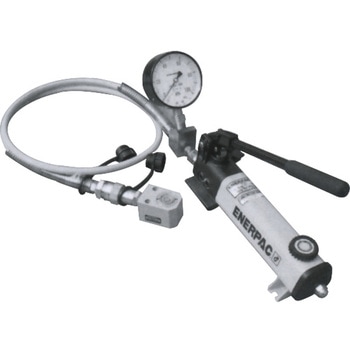

・コストを最重視したうえに、小型またはショートストロークの油圧シリンダと軽量小型の手動油圧油用ポンプを組み合わせたセット商品でコンパクトな油圧機器でありながら大きなパワーを発揮します。

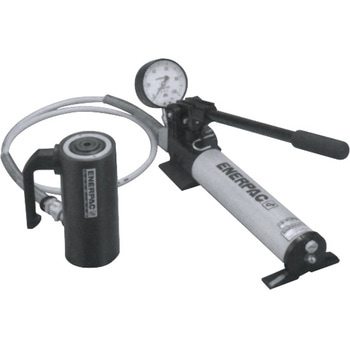

・小型で強靭な油圧シリンダと軽量で持ち運びの負担が少ないアルミ手動油圧油用ポンプのセット商品を選択されると作業者の可搬性に大きなメリットを発揮します。

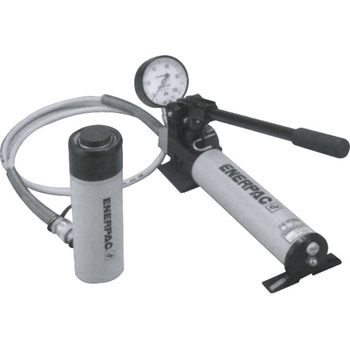

・シリンダの作動スピードの速さと可搬時の便利さを両方兼ね備えたセット商品です。

・安全性を高める低床形状でデザインされています。・移動に必要な力を軽減すために、転がり抵抗を極力少なくしました。・取り外し可能な荷受け用レベリングプレートと、移動方向を容易に変更できる、回り継手付きターンテーブルが装備されています。

・単動スプリング戻り型と複動型があります。・外部配管タイプとマニホールド取付タイプは兼用です。単動型のスプリング力はプランジャを戻すのみの力です。・プランジャの先端に治具等を取付けて戻す場合は複動型をご使用ください。

・応答性の良い直動型電磁比例リリーフ弁です。・圧力は入力電流に比例します。・最高使用圧力70MPaです。・外部配管ネジ込型とマニブロ取付型の2種の形状があります。

・電磁比例リリーフ弁(PMVシリーズ)用小型コントローラです。

・超高圧プラスチックホースは小さな曲げ半径にも適用できる内径6mmのホースと比較的流量が多い電動油用ポンプ(2.2kW以上)に適用できる内径8mmのホースがあります。・ホース金口の両端の形状は両端オスネジや片側カプラなど多様なアプリケーションに対応できるラインアップを用意しました。・70MPaの圧力で加圧した際のホースの膨張量は内径6mmホースで約5cm┣sup┫3┣/sup┫/mとなり、内径8mmホースで約8cm┣sup┫3┣/sup┫/mになります。

・溶接作業で油圧シリンダを使う作業者の強い要望で開発されました。・スチール製のシリンダカバーは溶接時のスパッタや熱を防ぎます。・作業効率の向上とシリンダ寿命の長期化で経費効率もアップします。・RSC-201-CV、RSC-302-CVには持ち運びに便利なハンドルが付いています。・シリンダストロークは内蔵のスプリングで戻ります。・エナパック油圧油用ポンプ、ホースでご使用ください。

【P、R(T)取出ブロック】。・油用ポンプよりP、R(T)を取出す時に使用します。(ZEJ電動油用ポンプには取付けできません。)。・VM-1C-GPは、Pポートにチェック油用バルブが内蔵されています。【手動弁】。・VMシリーズは、油用ポンプに直接搭載できます。(ZEJ電動油用ポンプには直接取付けできません。)。・VCシリーズは別置外部配管用です。・型式の末尾のLはパイロットチェック油用バルブ付です。(パイロット圧力比：15%)

・2本組ホースの両端に各カプラ(オス、メスNPT1/4)が付属されていますのでトルクレンチと電動油用ポンプが簡単に接続できます。

・シリンダには、着脱式のサドルと、ハイフローカプラ(CR-400)が装着されています。・シリンダ底面で反力を支えるときは、シリンダ底面全体で荷重を支えるように配慮してください。・サドルを外した状態でプランジャに直接荷重をかけないでください。・このタイプのシリンダは、引側に過圧防止用の安全弁が付いています。・このタイプのシリンダは、複動のセンターホールシリンダでこの穴にロッドを通して使用することもできます。

・鋼製のセンターホールシリンダより約40%も軽量です。・複動式シリンダは単動式シリンダよりシリンダの高さが低いため、狭いスペースに有効です。(RARH-302を除く)。・シリンダーを素早く戻すためにホース長さや、システムロスなどにあまり配慮する必要がありません。・複合のベアリングがシリンダ寿命を延ばし、偏荷重にも対応します。・表面全てのハードコーティング処理がダメージを阻み、シリンダ寿命を延ばします。・フローティングセンターチューブがシール寿命を延ばします。・シリンダのストップリングはプランジャのオーバーストロークを防ぎ、シリンダ全能力に耐えることができます。・シリンダ引き側の偶発的な加圧を防ぐ安全弁が組み込まれています。・スチール製ベースプレートとサドルが負荷による損傷を防止します。・全型式にハンドルが付属しています。

・油圧プレス関連工具に最適な耐久性のある生産設備向けの複動油圧シリンダです。・シリンダベースの底にクレビス取付用のねじ穴があります。(NR-05-50、NR-1050～NR-30300を除く)。・シリンダにはメスカプラCR-400またはCRS-2が標準装備されています。

・油圧プレス関連工具や油圧クランプに最適な耐久性のある生産設備向けの複動油圧シリンダです。・シリンダ固定が容易な独自のマウントデザインです。・プランジャ防じんワイパがシリンダ内部の汚染を防ぎます。・カプラは付属していません。

・特殊ロッドベアリングがプランジャとストップリングの焼付きやカジリを防ぎ、耐久性を向上させました。またロッドベアリングは含浸樹脂に添加材を浸透処理。この効果により、従来以上の横荷重耐性を発揮します。・プランジャ表面とシリンダチューブ内面へのハードコーティング処理により、シリンダ寿命を向上させました。・長い油圧ホース使用の場合でも、戻り機構も油圧式のため迅速な戻りスピードを得ることができます。・引き側ポートには安全油用バルブが付属。偶発的な過剰内圧上昇を防ぎます。

・単動式の油圧引きシリンダです。・シリンダ内部のスプリングでプランジャが戻ります。・プランジャ防じんワイパがシリンダ内部の汚染を防ぎます。・メスカプラ(CR-400)がシリンダに標準装備されています。・引きストロークを使ってジャッキアップや重量物の引き寄せ作業に最適です。

・中空プランジャの設計により、押し引き両方のご使用が可能です。・プランジャの内径にミリ雌ねじが付いていますので、付属品の取付けが容易です。・特殊ロッドベアリングがプランジャとストップリングの焼付きやカジリを防ぎ、耐久性を向上させました。また、ロッドベアリングは、含浸樹脂に添加材を浸透処理。この効果により、従来以上の横荷重耐性を発揮します。・プランジャ表面とシリンダチューブ内面へのハードコーティング処理により、シリンダ寿命を向上させました。・強化スプリング内蔵により、単動油圧シリンダでも迅速な引き戻しができます。

・ねじロックによるプランジャ保持機構により、長時間にわたる負荷の保持に最適です。・特殊ロッドベアリングがプランジャとストップリングの焼付きやカジリを防ぎ、耐久性を向上させました。また、ロッドベアリングは、含浸樹脂に添加材を浸透させる処理により従来以上の横荷重耐性を発揮します。・プランジャ表面とシリンダチューブ内面へのハードコーティング処理により、シリンダ寿命を向上させました。・強化スプリング内蔵により、単動油圧シリンダでも迅速な引き戻しができます。・全機種CR-400クイックカプラとダストキャップ付属。・エナパックの軽量アルミシリンダは全機種ともASME B-30.1及びISO9001の規格に準拠しています。

・単動スプリング戻り型シリンダです。・センターホールシリンダはプランジャが中空になっており、この中にロッドを通して、押・引作業に使用できます。・RCH-120、RCH-121、RCH-1211にはメスカプラのAR-630が標準装備されています。・RCH-123～RCH-1003にはメスカプラのCR-400が標準装備されています。・RCH-202～RCH-306には取手は付いていません。

・RC型単動シリンダの取付ねじをミリサイズにしたシリンダです。・シリンダ内部のスプリングでプランジャが戻ります。・コンパクトなデザインなのでジャッキアップやプレス関連工具作業に最適です。・プランジャ防じんワイパがシリンダ内部の汚染を防ぎます。・着脱式のサドルと取り外しできるブッシング(FZ-1630)がシリンダに標準装備されています。(BRW-101にはサドルが付いていません。)。・カプラは付属していません。

・単動式の油圧シリンダです。・シリンダ内部のスプリングでプランジャが戻ります。・コンパクトなデザインなのでジャッキアップやプレス関連工具作業に最適です。・プランジャ防じんワイパがシリンダ内部の汚染を防ぎます。・着脱式のサドルとハイフローメスカプラ(CR-400)がシリンダに標準装備されています。(RC-50N、RC-101にはサドルが付いていません。)

・携帯に便利なハンドルが付いた単動スプリング戻り型シリンダです。・狭い場所でも対応できるようにシリンダの最短全長が短くて軽量なデザインです。・溝付きプランジャの先端にチルトサドル取付用のねじ穴があります。・プランジャ防じんワイパがシリンダ内部の汚染を防ぎます。・鋼製プランジャにメッキが施されています。・メスカプラ(CR-400)がシリンダに標準装備されています。・RCS型HDLシリーズシリンダは単動スプリング戻りですが、プランジャを完全に戻すには外部からの力が必要です。・重量物持ち上げの際は、必ず硬い平面の上でシリンダ底面全体が荷重を支えるようにしてください。

・シリンダ能力が最大限必要で、比較的使用頻度が高い作業にサドルとベースプレートを強化した、アルミ単動ストロングシリンダをラインアップしました。・スチール製のシリンダと比較して、約1/2の質量です。・単動シリンダに内蔵された強化スプリングで、迅速な引き戻しができます。・全型式にハンドルが標準装備されています。

・スチール製のシリンダと比較して約1/2の質量です。・単動シリンダに内蔵された強化スプリングで迅速にプランジャが戻ります。・プランジャとシリンダ内面のハードコーティング処理により耐久性を向上させました。・全機種にハンドルが標準装備されています。ハンドル形状は機種により異なります。・アルミシリンダはスチール製の約1/2の質量で軽量なため作業者の負担を大きく軽減できます。軽量アルミ製手動油用ポンプや強化プラスチックボディ軽量手動油用ポンプと組み合わせてご使用ください。

・内部のパイロットピストンを油圧で押出す事により、スプリングを介して接続されたプランジャーをワークに接触させます。・その後、そのポイントで強力にプランジャを保持します。・通常、プランジャは下がっている為、ワークの装着方向が限定されません。・プランジャは通常下がっています。・4.8～7MPaで保持を開始します。・防錆対策を施してありますので水性切削油内で使用できます。・マニホールド取付用のO-リングが付属しています。

・内部スプリングにより支持されたプランジャーワークに接触させ油圧によりそのポイントで強力にプランジャを保持します。・ワークを確実に支持し、薄板やアルミ材等の加工時に発生する歪み、加工変形等を防止します。・治具への取付けを容易にする為、3種のボディ形状を用意しました。・4.8～7MPaで保持を開始します。・コンタクトボルトが付属しています。・マニホールド取付用のO-リングが付属しています。

・大型の皿バネがクランプ力を維持します。アンクランプには油圧が使用されます。・単動設計なので油圧システムのセットアップが簡単です。・中空式のプランジャにより治具への取付けが容易です。・プランジャ先端ネジに特注サドルを取付けてワークピースを直接クランプすることができます。・高さ調整も容易に行えます。

・シリンダには3種類のボディ形状があり、治具に合わせて取付けを選択できます。・複動油圧式と単動スプリングリターン式があります。アームが90°旋回しながら下降した後にクランプストロークします。・2kNから35kNまで5種類のラインアップがあります。・9・20・35kNには不意な外力から内部部品を保護するアームキックアウト機構が装備されています。・クランプアームは別売で、標準アームとロングアームを用意しました。・配管が不要なマニホールドマウント方式もラインアップされています。(上フランジタイプ、下フランジタイプのみ)。・上フランジタイプ：取付けフランジがボディ上部にあるタイプです。・下フランジタイプ：取付けフランジがボディ下部にあるタイプです。・スレッドタイプ：シリンダボディにネジ加工がしてあるタイプです。このタイプは外部配管専用です。

・この商品は強靭、タフで、比較的頻度が高くラフな環境のもとで使用できるセット商品です。・中型から大型までの油圧シリンダが作動できる大きなタンクのスチール製手動油圧油用ポンプPN80-APJなどのセット商品が選択できます。

・CE、RoHS対応。・角型でコンパクトなセンサ一体型の表示計付デジタルスイッチ。・1点出力+アナログ出力または2点出力が選択可能。・ピークホールド機能、ヒステリシスモード機能搭載。・ネジ込み取付後に本体が±120度首振り可能。・社内試験で1000回の耐久性をクリア

・温度補償ではありません。・精密な流量調整が可能な、最高使用圧力70MPaのバイパスチェック油用バルブ付き油用バルブです。・油用バルブの流量調整ネジの回転数で、流量を容易に調整できます。・流量制御弁はINとOUTの圧力差を3MPa以上で行ってください。

・二次側圧力を一次側圧力より低い圧力に設定できます。また、一次側圧力の変化にかかわらず、二次圧側圧力を一定に保つことができます。(減圧範囲は一次側圧力により変化します。)。・減圧時には回路が閉じられていて油用バルブやドレンポート(R)からのリークはありません。・吐出量の少ない油圧油用ポンプで、複数のシリンダを異なる圧力で使用するために最適な油用バルブです。・二次側圧力が設定より上昇したり、シリンダに過負荷が生じ場合は、油用バルブ内の安全弁が作動してドレンポート(R)から油が戻り、設定圧力まで制御されます。

・超高圧ユニオンホースの両端金口は自在に回るユニオン式になっているので、ホースを捩じって接続する必要がなく、シリンダや油用ポンプのアッセンブリやメンテナンスが容易にできます。・ホースの膨張量は超高圧プラスチックホース内径8mmと同じです。

・A-66は1台の油用ポンプで数台のシリンダを作動させる場合に使用します。・LSB-24はB型、SB型マニホールドを油用ポンプに取付ける場合に使用します。

・高速サンプリング1000回/秒。・3接点出力付。・デジタルゼロ機能付。・アナログ出力付。・ジョグレバーで簡単操作。・ピークホールド機能付

・連続使用圧力50MPaの高圧での切換や長時間の圧力保持ができます。・多数のブロック組付ができ、機器との配管が不要です。・構造上切換時のショックやハイドロスティックなどがなく、どんな場合でもスムーズに作動します。・手動弁の最大切換トルクは63N-cmです。・手動弁、エアオペレート弁の最高使用圧力は50MPaです。
