1軸ステージコントローラシグマ光機(1件のレビュー)￥33,980税込￥37,378
1個
予約販売
5相ステッピングモータドライバを内蔵した1軸のステージコントローラです。
RS232Cインターフェイスによる外部制御と、フロントパネルのジョグスイッチ、外部I/Oによるジョグ駆動が可能です
質量(kg)0.4電源電圧(V)DC24、1.3A外形寸法(幅W×高さH×奥行D)(mm)47×90×125保存温度(℃)-20～60消費電力(VA)32周囲湿度(%RH)20～80動作温度(℃)5～40RoHS指令(10物質対応)対応
小型自動回転ステージシグマ光機(1件のレビュー)￥90,980～税込￥100,078～
1個
当日出荷から17日以内出荷
ガイドにベアリングを採用し、送り機構にはウォームギアを使用したステッピングモータ駆動の回転ステージです。
仕様(MIXスピード)30°sec、リミットセンサ：有(NORMAL CLOSE)、接原点センサ：無材質(ステージ)アルミ・アルミニウム青銅種類回転ステージ分解能0.005°/パルス(Full)・0.0025°/パルス(Half)電源電圧(V)DC5～24±10%消費電流(mA)15以下RoHS指令(10物質対応)対応送り方式ウォームギヤ移動ガイドベアリング方式移動量(°)反時計周りCCW方向は∞・時計周りCW方向は0度付近(-2.5)で停止ロストモーション(°)0.05原点センサ無

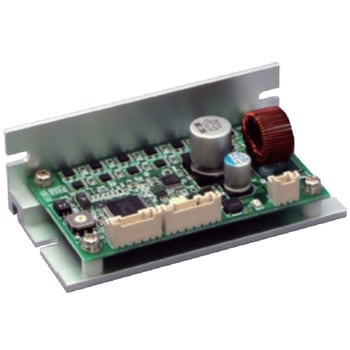

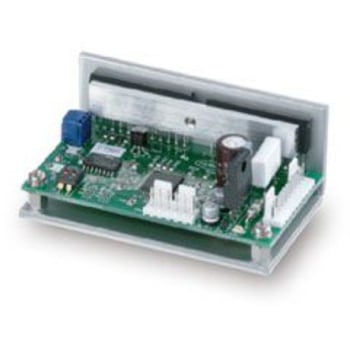

ステッピングモータードライバ神津精機￥15,980～税込￥17,578～
1個
6日以内出荷から9日以内出荷
周波数(最大入力パルス)500kpps駆動方式バイポーラ定電流ペンタゴン方式動作温度(℃)0～40RoHS指令(10物質対応)対応動作湿度(%RH)0～85(結露なきこと)
コントロールパット/ジョイパットシグマ光機￥12,980税込￥14,278
1個
当日出荷
手動操作、メモリ設定などを行うために必要です。
仕様(MIXスピード)30°sec、リミットセンサ：有(NORMAL CLOSE)、接原点センサ：無適合FINE-01y、FINE-503分解能0.005°/パルス(Full)・0.0025°/パルス(Half)耐荷重(N)196RoHS指令(10物質対応)対応位置決め精度(°)0.1原点センサ無
小型差動マイクロメーターヘッド SHシリーズシグマ光機￥5,198～税込￥5,718～
1個
12日以内出荷から13日以内出荷
最大19mmの粗動と高分解能の調整を兼ね備えたコンパクトな差動マイクロメーターヘッドです。
クロスLANケーブル(2m)中央精機￥1,998税込￥2,198
1個
当日出荷
2軸と3軸のQT-AシリーズをPCと1対1でイーサネット通信制御する場合に使用します。このケーブルは規格に準じた一般的な仕様のものです。
ケーブル長(m)2
高剛性・精密型自動ステージ OSMS26(X)シグマ光機￥139,800～税込￥153,780～
1個
当日出荷から13日以内出荷
高剛性・高精度が求められる計測装置や検査装置の位置決めに最適なステッピングモータ駆動ステージです。
自動回転ステージシグマ光機￥169,800～税込￥186,780～
1台
5日以内出荷から17日以内出荷
ガイドにベアリングを採用し、送り機構にはウォームギアを使用したステッピングモータ駆動の回転ステージです。
用途計測・検査・評価装置用の位置決めに適した自動ステージです。仕様(MIXスピード)30°sec、リミットセンサ：有(NORMAL CLOSE)、接原点センサ：無、同心度：30μm材質(ステージ)アルミ・アルミニウム青銅種類回転ステージ分解能0.005°/パルス(Full)・0.0025°/パルス(Half)RoHS指令(10物質対応)対応関連資料(1.11MB)送り方式ウォームギヤ面振れ(mm)0.02移動量(°)反時計周りCCW方向は∞・時計周りCW方向は0度付近(-2.5)で停止ロストモーション(°)0.05バックラッシ(°)0.08原点センサ無
ハイグレード回転ステージ中央精機￥99,980～税込￥109,978～
1個
3日以内出荷から40日以内出荷
移動ガイドにボールベアリングを採用した回転ステージです。中心に透過穴があいています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ移動ガイドボールベアリング仕様(心振れ)0.01mm表面処理(テーブル)黒アルマイト梨地センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ分解能0.01°平行度(mm)0.075RoHS指令(10物質対応)対応移動方向回転方向使用モータPK523HPB相当(5線式ペンタゴン結線、0.75A/相)移動量(°)360ロストモーション(°)0.02最高速度(°/s)50(5000pps時)繰返し精度(°)±0.003材質(テーブル)アルミ合金
ステッピングモータ駆動小型自動ステージ TSDMシリーズシグマ光機￥62,980税込￥69,278
1個
当日出荷
本体にガイドを施し、精密研削ネジを使用した低価格な自動ステージです。
仕様【<ステッピングモータ駆動小型自動ステージ ステージサイズ□40/□60mm>共通仕様】モータタイプ:5相ステッピングモータ 0.35A/相(オリエンタルモータ(株))、モータ品番：PK513PB-C9(□20mm)、モータステップ角度：0.72°、センサ電源電圧：DC5～24V±10%、センサ消費電力：TSDM40-15X：40mA以下(1センサ当たり20mA以下)、TSDM60-20X：30mA以下(1センサ当たり15mA以下)、センサ制御出力：NPNオープンコレクタ出力 DC30V以下50mA以下、センサ出力論理：遮光時：出力トランジスタOFF(非導通)、適応ドライバ：SG-5MA、SG-55MA、SG-514MSC、適応コントローラ：PAT-001、GSC-01、SHOT-102、SHOT-702、GIP-101、SHOT-302GS、SHOT-304GS、HIT-M・HIT-S、【個別仕様】移動量:15mm、テーブル面サイズ：40×40mm、送りネジ：精密研削ネジΦ5mm、リード0.5mm、移動ガイド：ボールガイド、ステージ材質：鉄、表面処理：スーパーブラッククロム、質量：0.35kg、分解能(Full)：1μm/パルス、分解能(Half)：0.5μm/パルス、MAXスピード：5mm/sec、位置決め精度：20μm、繰返し位置決め精度：10μm、耐荷重：29.4N(3.0kgf)、モーメント剛性/ピッチング：0.4″/N・cm、モーメント剛性/ヨーイング：0.4″/N・cm、モーメント剛性/ローリング：0.4″/N・cm、ロストモーション：10μm、バックラッシ：10μm、平行度：50μm、走り平行度：10μm、ピッチング：20″、ヨーイング：20″、センサ品番：マイクロフォトセンサ：GP1S092HCPI(シャープ株式会社)、リミットセンサ：有(NORMAL CLOSE)、原点センサ：無、近接原点センサ：無アズワン品番61-6985-49
高剛性・精密型自動ステージ OSMS26(Z)シグマ光機￥149,800～税込￥164,780～
1個
20日以内出荷
高剛性・高精度が求められる計測装置や検査装置の位置決めに最適なステッピングモータ駆動ステージです。
コンパクトスケール内蔵自動ステージ OSMS(CS)20シグマ光機￥179,800～税込￥197,780～
1個
13日以内出荷
専用ステージコントローラ(SHOT-302GS/304GS・HIT-M・HIT-S)を使用する事で、高精度で信頼性の高いフルクローズドループシステムを実現する事ができます。
折返し式マイクロメーターヘッド MDCシリーズシグマ光機￥19,980～税込￥21,978～
1個
12日以内出荷から13日以内出荷
手動ステージに使用しているマイクロメーターヘッドの取り付け部分と互換性を持った製品です。
読取(mm)最小：0.01移動量(mm/回転)0.5
マイクロメーターヘッド(保守部品)移動量15mm以下シグマ光機￥5,298～税込￥5,828～
1個
12日以内出荷から13日以内出荷
手動ステージ、ホルダーなどに使用している移動量15mm以下のマイクロメーターヘッドです。
3軸コントローラドライバ 操作ボックス付中央精機￥439,800税込￥483,780
1台
3日以内出荷
電源電圧AC90～240V 50/60Hzの3軸コントローラドライバです。モータ駆動電流自動設定機能によりメーカー自動ステージでは駆動電流が自動的に設定されます。これにより、軸ごとに駆動電流値の異なるステージを混在接続できます。低振動マイクロステップドライバを搭載。従来のマイクロステップドライバより低振動駆動を実現しました。マイクロステップ駆動により低速時の振動を抑制し、ステップ角を1/250まで分割することができます。操作ボックスQT-AK3によるジョグ移動、ステップ移動、ティーチング動作、ワンタッチスピード切替などが可能です。標準添付の専用アプリケーションソフト(QT-EDIT)で作成したプログラムを記憶し、コントローラ単体での自動運転が可能です。操作ボックスの液晶に単位表示(mm、μm、デシマル度、度分秒を記号等で簡易表示)が可能です。パソコン用インターフェースとして、RS-232C、USB(Type-B)を標準搭載しています。QT-AT(別売り)を併用することで、汎用入出力、駆動パルス出力、移動/ 停止出力、任意ステップパルス出力、内蔵プログラムCH選択入力、駆動パルス入力、移動開始入力、など各種信号入出力により他の機器との接続が可能です。各軸独立制御、2軸間直線補間移動(AB軸間のみ)・2軸間円弧補間移動(AB軸間のみ)が可能です。台形駆動により滑らかな加速・減速が可能なS字駆動機能を標準搭載しています。電磁ブレーキ制御機能を装備しています。QT-BK(別売り)の併用により電磁ブレーキ制御が可能です。
付属品取扱説明書、ゴム足4個、CD-ROM※取扱説明書のデータはCD-ROMに収納適合機種メーカー自動ステージ質量(kg)4.8(QT-BMM3、QT-AK3)種類コントローラ本体ケーブル長(m)電源ケーブル 約2外形寸法(幅W×奥行D×高さH)(mm)165×303×110(突起部含まず)使用周囲温度(℃)10～40入力電源AC90～240V 50/60HzRoHS指令(10物質対応)対応制御軸数3軸周囲湿度(%)20～80(非結露)
Z昇降ステージ中央精機￥189,800税込￥208,780
1台
予約販売
移動ガイドにV溝とクロスローラを採用した高精度Z昇降ステージです。送りねじは精密ねじとボールねじがあります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
耐荷重(N)CK1799CU1799：29.4(3kgf)移動ガイドV溝とクロスローラ質量(kg)0.7付属品検査合格証、六角穴付ボルト(本体固定用)M4 4本材質アルミ合金移動方向Z軸1方向移動量(mm)0～5ステージ寸法(mm)60×60使用モータPK523HPB相当(5線式ペンタゴン結線、0.76A/相)分解能(mm)0.001送りねじリード(mm)1移動精度(mm)HV：真直度(水平・垂直)0.005位置決め精度(mm)0.01繰返し精度(mm)±0.001ロストモーション(mm)0.003最高速度(mm/s)5(5000pps時)表面処理黒アルマイト梨地原点センサノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサセンサーリミット：ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ適合ケーブルACB-STM2、ACB-STM3種類zステージ送り方式ボールねじテーブル幅(mm)60テーブル長さ(mm)60ストローク(Z距離)(mm)5
小型自動ゴニオステージシグマ光機￥169,800税込￥186,780
1個
9日以内出荷
クロスローラガイドを使用したステッピングモータ駆動の自動ゴニオステージです。
耐摩耗性に優れたクロスローラガイドを採用した高剛性のゴニオステージです。
テーブル面から回転中心の高さを75mm/100mm/130mmをご用意しており、用途に合わせてご選定いただけます。
仕様(MIXスピード)6°sec、リミットセンサ：有(NORMAL CLOSE)、接原点センサ：無材質(ステージ)アルミ種類傾斜ステージ表面処理(ステージ)黒アルマイト耐荷重(N)24.5RoHS指令(10物質対応)対応送り方式ウォームとウォームホイール移動ガイドクロスローラ位置決め精度(°)±0.004テーブル幅(mm)60テーブル長さ(mm)60原点センサ無

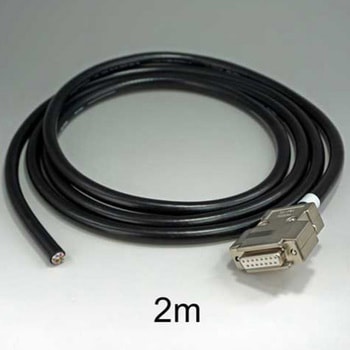

DACケーブルシグマ光機￥7,098～税込￥7,808～
1個
翌々日出荷から9日以内出荷
自動ステージとコントローラまたはドライバ間の接続ケーブルです
RoHS指令(10物質対応)対応関連資料(0.9MB)
小型回転ステージ中央精機￥99,980税込￥109,978
1個
予約販売
20mm角の5相ステッピングモータを採用した小型の自動ステージです。移動ガイドにアンギュラベアリングを使用しています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ耐荷重(N)19.6移動ガイドボールベアリング仕様(心振れ)0.02mm質量(kg)0.18表面処理(テーブル)黒アルマイト梨地センサー原点センサ/ノーマルオープン接点(メイク接点、A接点)動作、ホールIC分解能0.015°平行度(mm)0.075適合ケーブルACB-STS2RoHS指令(10物質対応)対応ステージ寸法(mm)Φ30移動方向回転方向面振れ(mm)0.06使用モータPK513PB相当(5線式ペンタゴン結線、0.35A/相)移動量(°)360位置決め精度(°)0.18ロストモーション(°)0.02最高速度(°/s)75(5000pps時)繰返し精度(°)±0.003材質(テーブル)アルミ合金
電磁ブレーキボックス中央精機￥37,980税込￥41,778
1個
3日以内出荷
コントローラQT-Aシリーズでメーカー電磁ブレーキ付Zステージの制御を行うためのアダプタです。電源入力にDC24Vと専用ACアダプタのどちらかを使用できます。
適合QT-ADL1、QT-ADM2、QT-AMH2、QT-ADM3、メーカー製電磁ブレーキ付き自動Zステージ質量(kg)0.5寸法(幅W×奥行D×高さH)(mm)70×80×55(突起物含まず)機能メーカー製自動Zステージの電磁ブレーキ制御周囲湿度(%RH)20～80(非結露)入力電源(電圧範囲)DC24V±5%以内、(電流容量)1A以上、(許容リップル電圧)400mVp-p以下でサージ等が無いこと周囲温度(℃)10～40RoHS指令(10物質対応)対応制御軸数1軸
回転ステージ中央精機￥279,800～税込￥307,780～
1個
3日以内出荷
移動ガイドにクロスローラベアリングを使用した回転ステージです。中心に透過穴があいています。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ移動ガイドクロスローラベアリング仕様(心振れ)0.01mm表面処理(テーブル)カニゼンメッキ、(ベース)白アルマイト梨地センサー原点・原点前センサ/ノーマルオープン接点(メイク接点、A接点)動作、フォトセンサ分解能0.004°平行度(mm)0.05適合ケーブルACB-STD2、ACB-STD3材質(ベース)アルミRoHS指令(10物質対応)対応移動方向回転方向モーメント剛性(sec/N・cm)0.15面振れ(mm)0.015使用モータPK545NBW相当(5線式ペンタゴン結線、0.75A/相)移動量(°)360位置決め精度(°)0.025ロストモーション(°)0.003最高速度(°/s)20(5000pps時)繰返し精度(°)±0.003材質(テーブル)鋼材
ハイグレードXステージ中央精機￥99,980～税込￥109,978～
1個
3日以内出荷
HG-VCR方式を採用した高精度、高剛性の自動ステージです。精密ねじ仕様、ボールねじ仕様、ボールねじ 仕様スケール付があります。カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ耐荷重(N)49送り方式送りねじ移動ガイドHG-VCR(V溝とクロスローラ)表面処理(テーブル)黒アルマイト梨地センサー原点・リミットセンサ/ノーマルクローズ接点(ブレーク接点、B接点)動作、フォトセンサ適合ケーブルACB-STM2、ACB-STM3移動方向X軸1方向使用モータPK523HPB相当(5線式ペンタゴン結線、0.75A/相)材質(テーブル)アルミ合金
アルミプレート中央精機￥9,498～税込￥10,448～
1個
10日以内出荷
MSS-Aシリーズ、MSS-Bシリーズ、MSS-Cシリーズ共通の標準付属アルミプレートです。3点の調整ねじが付いており、平行調整が可能です。
RoHS指令(10物質対応)対応
QT専用ACアダプタ中央精機￥14,980税込￥16,478
1個
3日以内出荷
QT-ADL1、QT-ADL1-35、QT-BK専用のACアダプタです。
適合QT-ADL1、QT-ADL1-35、QT-BK質量(kg)0.35寸法(幅W×奥行D×高さH)(mm)53×115×38(突起物含まず)周囲湿度(%RH)20～80(非結露)入力電源AC90～240V(50/60Hz)周囲温度(℃)10～40RoHS指令(10物質対応)対応

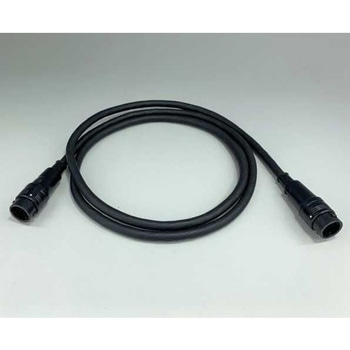

接続ケーブル 3m(ロボットケーブル仕様)中央精機￥18,498税込￥20,348
1本
4日以内出荷
コントローラ/ドライバとステージを接続するケーブル類です。耐屈曲性・耐ねじれ性に優れたロボットケーブルを使用していますのでケーブルを引き回す環境の多い箇所での使用に最適です。
ケーブル長(m)3RoHS指令(10物質対応)対応ケーブル種類切り離しケーブル

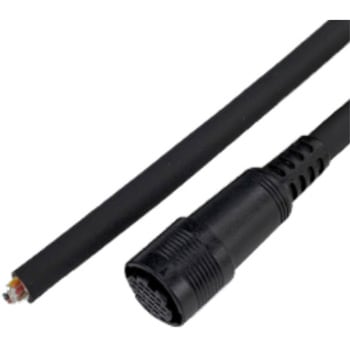

ドライバ側切り離しケーブル 3m(ロボットケーブル仕様)中央精機￥15,498税込￥17,048
1本
4日以内出荷
コントローラ/ドライバとステージを接続するケーブル類です。耐屈曲性・耐ねじれ性に優れたロボットケーブルを使用していますのでケーブルを引き回す環境の多い箇所での使用に最適です。
ケーブル長(m)3RoHS指令(10物質対応)対応ケーブル種類切り離しケーブル
