19ページ目: メカニカル部品

小型軽量のアルミケースに標準形リニアブッシュを組み込んだケースユニットです。 リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。 リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。 ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。 合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。 テーブルにボルト締結するだけで簡単に取付けることができます。 両側に特殊合成ゴムシールが組込まれており、異物の侵入を防ぎグリースの漏れをおさえます。

内輪は2列の軌道をもち、外輪の軌道は球面をなしている。球面の曲率中心は軸受中心と一致しているので、内輪、玉及び保持器は外輪に対して自由に傾くことができる。軸やハウジングの加工誤差や、取付不良などによって生じる軸心の狂いは、自動的に調整される。

ユニットタイプ:。分離型コントロールユニットとコントロールモーターのユニット製品です。接続はコネクタを接続するだけのワンタッチ接続です。遠隔操作が必要とされる用途に最適です。(瞬時停止機能はありません)。・コントロールユニットに速度制御回路、モーター用コンデンサ、速度設定器など、必要なものがすべて組み込まれています。(コンデンサは外付けのタイプもあります。)モーターとコントロールユニットを専用コネクタで結合し、付属のACプラグ付コードを単相100V(単相200V)に接続するだけで簡単にモーターの速度制御が行えます。・別売の中間コネクタ付コードを使用すると、モーターとコントロールユニット部は最大4.5mまで離してモーターの速度制御が行えます。・可変速度範囲は50Hz時90～1400r/min、60Hz時90～1700r/minと広範囲にわたって変速できます。

合理的設計に基づく鍛鋼製品(SF490A)及び、鋳鋼製品(SC480)で、ダクタイル鋳鉄品と比較して、強度は2倍(メーカー比)、小型ながら充分な強度解析がなされた信頼できる製品です。ボルトはSCM³高抗張力キャップスクリューを採用した結果、高い締付力が得られ、ゆるみ止め効果が一段と高くなっています。軽量で、立割型ですから軸移動の必要がなく、狭い場所でも組立・保守が簡単に行えます。固定型カップリングですからバックラッシュが全くなく、又、突起部分がないので回転中も安全です。

深溝玉軸受は汎用性の高い軸受で、特に高速および超高速に適しています。 Explorer仕様の型番では精度や内部形状の最適化、特殊熱処理の採用により下記性能が向上しています。 動荷重負荷容量を向上します。 騒音・振動レベルを低減します。 摩擦熱を低減し、軸受実用寿命の大幅な延長を実現します。 接触シールにより防塵性を大幅に向上しています。

汎用性が高く長寿命、(ほぼ) すべての軸で耐摩耗性が高く、摩擦係数が非常に低い。 各種の軸材質に対して優れた耐摩耗性 無潤滑使用時でも低い摩擦係数 高い減振性

豊富な板厚バリエーションで、様々なすきま調整に対応。ベアリング調整など機械の組立時に便利です。

フランジ形状のシャフトサポータでコンパクトな設計を可能にします。 スタンダードのSHF(アルミ鋳物製)と、軸径Φ35以上に剛性の高いSHF-FC(鋳物製)も選択できます。

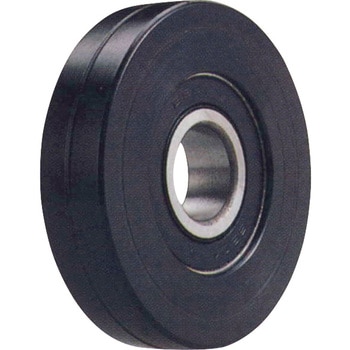

耐摩耗性に優れた高荷重設計です。 外周部が鉄に比べ、騒音・振動吸収効果があります。

止めネジで取り付ける汎用タイプ。 止めネジでシャフトを押さえて固定するセットカラーです。 簡易的な位置決めなどに使用でき、最もコンパクトなタイプです。

玉が転動する溝をもった座金状の軌道輪と玉を組み込んだ保持機とから構成されています。軸に取り付ける軌道盤を軸軌道盤といい、ハウジングに取り付ける軌道盤をハウジング軌道盤と呼びます。 一方向のアキシアル荷重を受けます。

ステンレス軸受はNSK特殊環境用軸受スペーシアTMシリーズの基本製品で、主に高湿度環境用として最適です。お求め易くラインアップしました。軸受鋼より優れた耐食性。大気専用、グリース潤滑。保持器は高耐食性能、低騒音作動、長寿命化のため、ガラス繊維強化仕様。SUS440C相当材のため、磁性あり。高湿度環境等にての高耐食性能。化学溶剤に対する優れた抵抗力と安定性。SUJ2標準品に相当する低騒音作動、長寿命。

アダプタスリーブ・ロックナット・座金を組み合わせたアダプタです。 テーパ穴の軸受を軸の任意の位置に容易に固定する場合に用います。 ワッシャー・座金は記載の適合品番で交換が可能です。

シンワベルトとは、ローラコンベア用の丸ベルト代替品です。 シンワベルトは、従来の丸ベルトの交換の常識を打ち破りベルトをコネクタで連結させるという画期的な方法で、より素早くより簡単に交換ができます。 このためコンベアのメンテナンス時間は最小限で済み、コストも最小限に抑えられます。 単なる応急処置用としてではなく、そのまま従来の丸ベルトと同じように継続使用ができます。 シンワベルトは、紫外線・太陽光線を防ぐ黒色ポリウレタン製ベルトです。 ベルト本体のねじれによって回転するローラーとの摩擦・摩耗の最小限化を実現しました。 連結部の素材は、錆びに強く過酷な使用に耐える国際特許取得のステンレス鋼コネクターを使用しています。 シンワベルトは、40年以上溶着ベルトを製造してきた国際的なメーカーの商品です。 実績と技術もさることながら、強度テストや品質管理などを徹底して行い、世界最高水準の品質を保っています。 シンワベルトは一般的な丸ベルトと比較して、製品価格はほぼ同じです。 しかし、メンテナンスの労力や時間も考えれば、トータルのコストは、とても安くなります。 伸び率が10%～20%(ノーマルタイプ)ありますので、オークラ輸送機，トーヨーカネツ，マルヤス，マキテック他、ほぼ全てのメーカーに対応します。

平たく滑らかな形状で、小さい物でもスムーズに安定搬送できる優れモノです。Φ6mmの小径ローラ

● 1個でも、短納期でお届けします。 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー 加工専用のNC機械・自動機・バランサなどを自社開発。セ ル生産方式により、多品種少量生産と短納期を極限まで追求。 お客さまに”便利”をお届けします。 ● 便利な追加工サービスを標準化。 軸穴・キー溝・押しねじの追加工を標準化しました。 ● JIS規格を上回る高品質。 材 質・加 工 精 度・バランス精 度ともに JIS 規 格( JIS B 1854 - 1987「一般用Vプーリ」)を上回る最高品質のプーリー です。外周での不釣合い許容値はプーリー質量の0.1%を保 証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っ ています。

軸径6～50のシャフトを、長さ1mm単位で指定できます。公差変更や、スパナ掛け・平削りの追加工も可能です。

ミニモーターを採用、コンパクトサイズのギヤボックス。RC化やセンサーを使った工作、ロボット工作などにも幅広く使えます。減速比を大きくとったゆっくりしたスピードが特徴。71.4：1、149.9：1、314.9：1、661.2：1の4種類のギヤ比が選べます。ケースやギヤは高精度なプラスチック製、3mm六角出力シャフトは金属製。クランクプレート付。ギヤケースはクリヤーカラーを採用。

コンパクトフランジタイプのシャフトホルダ。 軸穴加工済み(許容差H7)です。

一般工業用に広く使用できます。 標準ベルトは導電性を有しています。(電気抵抗値：6MΩ以下) ベルトの片寄りを防ぐために、抵抗体はS撚り、Z撚りを交互に使用しています。

PXベルトの2倍以上の伝動能力を実現した高機能ベルト。 PX歯形をベースに各種高強度材料を使用することで一層の高負荷伝動、長寿命を実現し、コンパクト設計を可能にしました。 高精度 運転伸び半減による伝動精度の向上が、設備の精度につながりさらにベルト張力の再設定が不要です。 クリーン 摩耗粉の飛散が少なく、クリーンな伝動が可能です。

アウターレースにポリアセタール樹脂、ボールとインナーレースにはスチールを使用したプラスチックベアリングです。

オイレス#500SP1は、高度な鋳造技術で作られた高力黄銅系合金をベースとし、固体潤滑剤を埋め込んだ高荷重用無給油軸受です。使用条件によって、様々な固体潤滑剤と組み合わせて使用できます。 無給油で使用できます。 高荷重・低速運転の個所で高性能を発揮します。 回転・揺動運動と往復運動・頻繁な起動停止など、油膜構成の困難な個所で優れた耐摩耗性を発揮します。 耐薬品性・耐侵食性に優れています。

軽荷重用として設計した歯幅寸法が狭い平歯車です。

ボールとハウジングが球面で接触しているため極めて滑らかな回転、すべり運動が得られます。 本体におねじが加工されているので、取付けが容易です。

WEB限定エコノミータイプコンベヤ ベーシックな小もの搬送に最適な汎用タイプ 搬送長さ55～800cmまで指定可能 高品質多機能(8つ)ベルトを標準装備 駆動部は透明カバーで簡単メンテナンス フレーム側面溝付で部材装着も簡単(M6ナットが挿入可能)

Φ12.5の樹脂ホイールとアルミフレームの衛生的な超小物搬送コンベヤ。千鳥配列が可能なホイールタイプのKBSD、KBLに組み込まれる単体ユニット
