4ページ目: レンズ

1型最大12MP 3.1μm ※限定した波長域による数値となります。可視～近赤外(450nm～2000nm)の広帯域に対応。フォーカスシフト補正超低分散(XD)ガラスを使用することで色収差を大幅に低減。低ディストーション設計フローティング機構を採用し、あらゆる被写体距離でも最高に近い性能を発揮。

業界最小クラスの小型軽量レンズである JC5MC シリーズの耐環境モデル耐振動・耐衝撃性能に加え、耐水・防塵性能を追加

高性能1型フォーマットのHCシリーズに広帯域(800nm～1900nm)に高い透過率を可能にする特殊コートを採用可視・近赤外域に高画質を保つ光学設計

大型センサー：2型(Φ32mm)、APS-Cセンサーに最適。高解像力：最大50MP、3.1μmに対応。8K解像度、高画素カメラに適合する高解像力レンズ。周辺まで高性能：周辺光量のアップ、低ディストーションを実現。光学性能の向上：フローティング機構、ワイドバンドマルチコート興和独自のメカ機構：ツマミネジが脱落しない新機構採用。M42マウント、TFLマウント対応(オプションアダプタによりTFL-IIマウントにも対応)

従来品と比較し約50%のサイズダウンにより、業界最小クラスの小型軽量化を実現しました。※LM5M2との全長比較耐振動性・耐衝撃性に優れた機構設計

超高解像度と高コントラストを両立させるため、特殊な光学ガラスを多用し、高画素に対応しました。全機種にフローティング機構を採用し、最近接から無限遠まで広範囲にわたって収差を最大限に軽減しました。高精度非球面レンズを採用し、低ディストーションと高解像度を両立しました。ゴーストやフレアを効果的に低減し、近赤外領域での透過率を高めるため、ワイドバンドマルチコートを採用しています。小型、軽量を実現しました。

平面波を入射させるとほぼ回折限界の大きさまでビーム集光できる精密研磨非球面レンズです。

YAGの2倍波(532nm)、3倍波(355nm)、4倍波(266nm)の3波長パルスレーザ加工装置に使用できる対物レンズです。

フェムト秒レーザ(770～790nm)、およびYAGレーザ(1064nm)加工用の高NA無限遠補正対物レンズです。可視域の収差を抑える設計をしているので、レーザビームと同軸で加工面を観察することもできます。

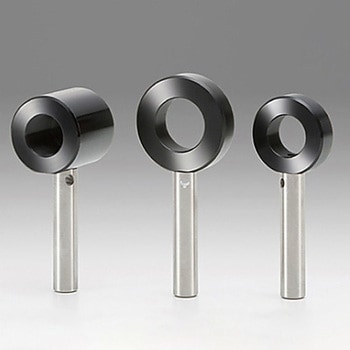

レンズが固定できる、最もスリムなレンズホルダーです。

対物レンズ専用のホルダーです。光学実験装置に対物レンズを設置する時に使用します。

Φ3mm以下の微小レンズを固定するホルダーです。レンズの前後に各種のデバイスを近接できるように細長いアームの先端にレンズなどの素子を固定できる構造になっています。

Φ15mm以下で専用のレンズホルダーがない小径のレンズを固定するホルダーです。バネの効いたアームで挟み込むので、任意の小径サイズの円形レンズを固定することができます。

このホルダーは集光レンズ専用のホルダーです。光学実験装置に集光レンズを設置する時に使用します。

レンズの径を変換することができるアダプタです。

ベースタイプに使われているプレートの部品です。

レンズの中心をレーザビームに合わせるためのレンズの芯出し機構とフォーカス調整機構が備わったレンズホルダーです。口径の大きなレーザビームのコリメート調整や精密な位置決めが必要なレーザ集光に使うことができます。

アクチュエータにピエゾ素子とフィードバック用にデジタルセンサを搭載した倒立型顕微鏡型対物レンズ用アクチュエータです。

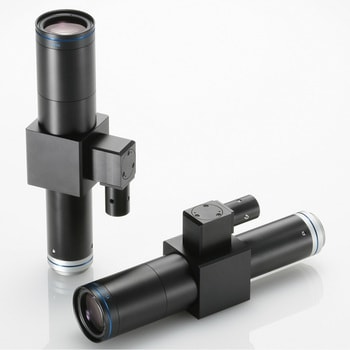

メーカー独自の位置決め技術とステージ等の生産で培った加工技術により、高性能・低価格を両立させた対物レンズポジショナーです。ハイスループットを要求される生産装置・検査装置に最適なレンズポジショナーを提案いたします。

球面凸レンズ(SLB-P)より表面品質を1ランク下げた製品です。照明もしくは観察用途など、高い表面品質が要求されない光学系に使用できます。表面品質以外の仕様は球面凸レンズ(SLB-P)とほとんど変わりません。レーザを使った高精度な実験に使用する場合以外はこちらのレンズをお勧めいたします。球面収差の少ない平凸レンズです。ノーコート品以外に可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズのご用意しています。※球面平凸レンズには色収差があり、波長によって焦点距離が変わってきます。※平凸レンズには光を入れる向きがあります。※必ず凸面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。

球面凸レンズ(SLB-P)より表面品質を1ランク下げた製品です。照明もしくは観察用途など、高い表面品質が要求されない光学系に使用できます。表面品質以外の仕様は球面凸レンズ(SLB-P)とほとんど変わりません。レーザを使った高精度な実験に使用する場合以外はこちらのレンズをお勧めいたします。球面収差の少ない平凸レンズです。ノーコート品以外に可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズのご用意しています。※球面平凸レンズには色収差があり、波長によって焦点距離が変わってきます。※平凸レンズには光を入れる向きがあります。※必ず凸面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、集光スポットが大きくなったり、像がボケて見えることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。

負の焦点距離を持ったアクロマティックレンズです。屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚の凹レンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。

屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。近赤外のLDやYAGレーザ(1064nm)の集光レンズとして使えます。

プロジェクターや半導体製造装置などで、明るさが均一な照明光を作る場合にフライアイレンズが使われます。フライアイレンズを2枚対で使用すると、ランプのような拡散性が強い光源でも、矩形強度分布の照明ができます。

サファイア結晶は可視～5μmの赤外波長で吸収がない透明な結晶です。また、サファイア結晶は非常に硬度が高く、傷が付きにくい特徴を持っています。このサファイア結晶で作った単レンズです。

側面を研磨した円柱レンズです。レーザ光を細く集光したり、シート状のビームにしたり、遠方に細長いラインを照射する用途にご使用いただけます。ロッド径を小径にしたことで、シリンドリカルレンズより焦点距離が短いレンズとして使用できます。

構成されるレンズの材料を全て合成石英にすることで、高出力レーザや高エネルギーのパルスレーザにも耐えられる集光レンズを実現しました。Ybファイバーレーザをはじめ、YAGレーザ、YVO4レーザ等の各種固体レーザの集光およびコリメートに使用できます。

反射鏡で構成された対物レンズで、ガラスの屈折率による色収差の影響がないので、350nm～7μmの広い波長領域で使用することができます。顕微分光や半導体の故障解析などに使用できます。

同軸観察系やレーザ導入光学系などに使用できる、無限遠補正で同焦点距離45mmの長作動対物レンズです。離れた被写体の顕微観察の他、可視のレーザ光の集光に使用できます。

fθレンズはガルバノミラーやポリゴンミラーを使って、レーザビームを2次元走査する場合に使用するレンズです。バーコードリーダーやレーザマーキング、レーザ微細加工などに使用されています。

レンズを接着剤で貼り合わせていないエアーギャップタイプのYAGレーザ用アクロマティック集光レンズです。接着剤を使用していないので高出力のレーザビームの集光にも使えます。

レンズを接着剤で貼り合わせていないエアーギャップタイプのアクロマティック集光レンズです。同軸落射観察系を内蔵した532nm高出力レーザ加工機の集光レンズとして使用されています。

紫外域で高い透過率が得られる合成石英レンズで構成された紫外レーザ用の集光レンズです。紫外光を吸収するガラスや接着剤は使用していないので、耐光性に優れています。

紫外域(200～400nm)で焦点距離のズレを抑えたアクロマティック集光レンズです。紫外域の多波長レーザの集光や紫外発光像の観察に使えます。

照明用非球面コンデンサーレンズは照明用の光を大きな発散角(集束角)で照射することができます。高倍率の顕微鏡の照明系や発散光源の光を効率よく集める光学系に使われます。

円筒面平凹レンズ(シリンドリカル平凹レンズ)は垂直方向に凹レンズの曲率を持ち、水平方向には曲率のないレンズです。シリンドリカル平凸レンズと組み合わせて、半導体レーザの楕円ビームを円形にビーム整形する用途などに使われます。可視域から近赤外域用のBK7製のレンズです。可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズもご用意しています。光学系にシリンドリカルレンズを使うことで、ビーム形状や照明光の縦横比を変形させることができます。シリンドリカルレンズの固定にはシリンドリカルレンズホルダー(CHA)をご用意しています。※シリンドリカル平凹レンズには色収差があり、波長によって焦点距離が変わってきます。※シリンドリカル平凹レンズには光の入れる向きがあります。※必ず凹面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、光学性能が悪くなることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。

円筒面平凹レンズ(シリンドリカル平凹レンズ)は垂直方向に凹レンズの曲率を持ち、水平方向には曲率のないレンズです。シリンドリカル平凸レンズと組み合わせて、半導体レーザの楕円ビームを円形にビーム整形する用途などに使われます。可視域から近赤外域用のBK7製のレンズです。可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズもご用意しています。光学系にシリンドリカルレンズを使うことで、ビーム形状や照明光の縦横比を変形させることができます。シリンドリカルレンズの固定にはシリンドリカルレンズホルダー(CHA)をご用意しています。※シリンドリカル平凹レンズには色収差があり、波長によって焦点距離が変わってきます。※シリンドリカル平凹レンズには光の入れる向きがあります。※必ず凹面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、光学性能が悪くなることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。

円筒面平凸レンズ(シリンドリカル平凸レンズ)は垂直方向に凸レンズの曲率を持ち、水平方向には曲率のないレンズです。レーザ光を細いライン状に集光する実験や、流体計測などで用いられる幅広のシート状の光を作るのに使われます。

屈折率の波長分散が異なる2つのレンズを貼り合わせて1枚のレンズにすることで、色収差と球面収差を球面単レンズより小さくすることができます。望遠鏡の対物レンズやレーザ実験のコリメートレンズとして使用できます。

円筒面平凸レンズ(シリンドリカル平凸レンズ)は垂直方向に凸レンズの曲率を持ち、水平方向には曲率のないレンズです。レーザ光を細いライン状に集光する実験や、流体計測などで用いられる幅広のシート状の光を作るのに使われます。可視域から近赤外域用のBK7製のレンズです。可視域・近赤外域・赤外域の3種類の反射防止膜付きレンズもご用意しています。光学系にシリンドリカルレンズを使うことで、ビーム形状や照明光の縦横比を変形させることができます。シリンドリカルレンズの固定にはシリンドリカルレンズホルダー(CHA)をご用意しています。※シリンドリカル平凸レンズには色収差があり、波長によって焦点距離が変わってきます。※シリンドリカル平凸レンズには光を入れる向きがあります。※必ず凸面側から平行光を入射させてください。※逆にすると球面収差が大きくなり、集光ラインが太くなることがあります。※ノーコート品はレンズの表面と裏面の反射による損失で、透過率が90%程度になります。
