三桂製作所の金属製可とう電線管

ケーブル保護管として様々な環境にフレキシブルに対応

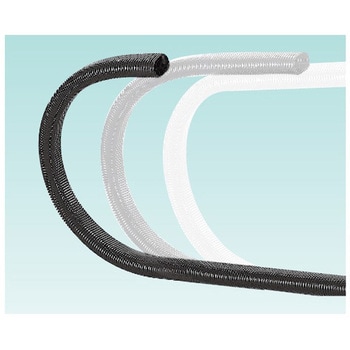

手で曲げられるフレキシブルチューブです。

手で簡単に曲げられて曲げた形を保ちます

手で簡単に曲げられて曲げた形を保ちます

手で曲げられるフレキシブルチューブです。

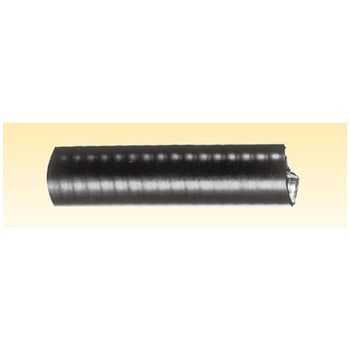

亜鉛めっき帯鋼のコアにジャケットとして耐候及び耐寒性の優れたビニルを被膜しています。 日光が直接当たる屋外の配管はもちろんのこと、低温の場所の配管に最適です。

高温の場所には耐熱ケーブル、その他の場所にはケーブル/ビニルコードをご使用下さい。付属品は標準型(KM型)をご使用下さい。但し、高温仕様で使用する場合はKB型をご使用下さい。 耐熱性に優れており、高温の場所、溶接ビートの発生する場所、熱い切紛のかかる場所の配管等にご使用下さい。

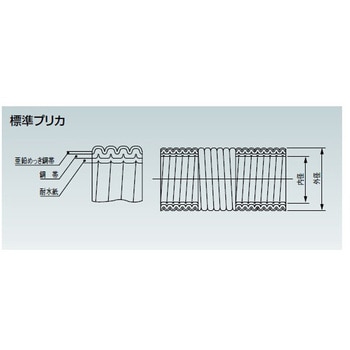

外層に亜鉛めっき鋼帯、中間層に鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。特定電気用品以外の電気用品なのでコンクリート埋設はもとより、特殊場所を除いた乾燥した場所の低圧屋内配線に鋼製電線管と同様に施設できます。電線は、IV電線/ケーブル等がご使用できます。附属品は、標準プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード:3343213023XX

CSA規格品のケーブル保護管(手で曲げられるフレキシブルチューブ)です。

UL規格品のケーブル保護管(手で曲げられるフレキシブルチューブ)です。

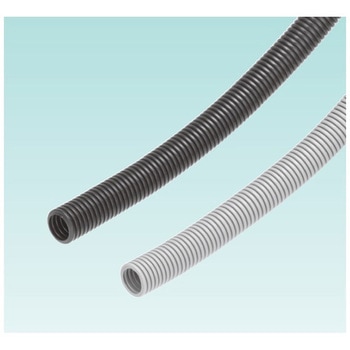

Type NS は圧縮強度に優れた標準タイプです。用途としては一般的な配管に最適です。File No.E167112(UL1696)NS12 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード1 ベリーライトです。NS16～63 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード2 ライトです。ライトグレー色のマンセル値はN7 です。サンフレキROBO 自身は、ねじり可動には不適です。このような配管が必要の場合は、回転式の附属品をご使用下さい。サンフレキROBO は附属品の接続引張強度を含めて金属製に比べて弱いので大きい引張荷重で可動の場合等は注意して下さい。サンフレキROBO 及び附属品は、非電導体ですから金属製電線管の場合のような電気的ボンディングが不要となり電気設備の接地という煩わしい問題から開放されます。ポリアミド製なので、普通の条件下では、一般にアルカリ類、アルコール類、エーテル類、ケトン類、炭化水素類、ハロゲン化水素類、潤滑油、ガソリン、洗剤、切削油、水など耐薬品性に高い耐力を有しています。直射日光に対してポリアミド樹脂は耐候性があまりないので屋内にてご使用下さい。ケーブル工事に、ご使用下さい。附属品は、サンフレキROBO 用附属品のN2 型(例:N2BG)をご使用下さい。自動車部品等に使用する小径サンフレキROBO は後頁をご参照下さい。

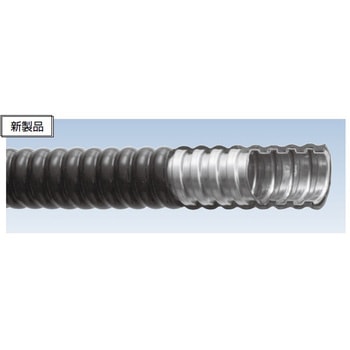

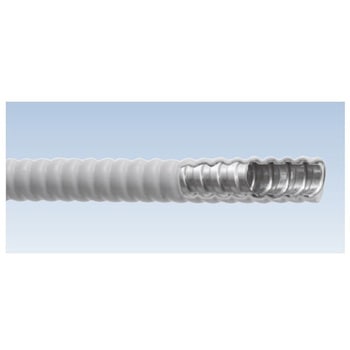

ステンレス(SUS304)鋼帯をインターロック構造に折り曲げたコアの外周にビニルを被覆しています。Type LIH は、耐熱/難燃/耐放射線性に優れたグレードのビニルで火力発電所、原子力発電所、化学プラント等の重プラント用の配管にご使用下さい。又このグレードは、熱老化、酸素指数及び塩化水素ガス発生量にも配慮しています。ケーブル工事に、ご使用下さい。附属品は、ビニル被覆ステンレス製ケイフレックス用の附属品をご使用下さい。

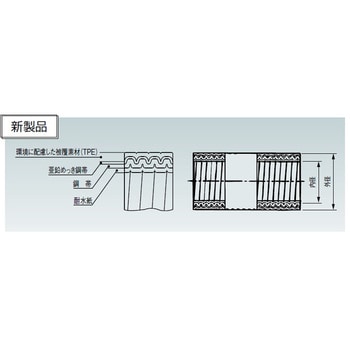

環境配慮/高難燃プリカは、標準プリカ(型式PZ)の外側にノンハロゲン、燃えにくい、環境に配慮した素材(TPE)を被覆した構造です。電線は、IV電線/ケーブル等がご使用できます。附属品は、防水プリカ用の附属品をご使用下さい。JIS C 8461-1 による分類コード:33312165X31X国土交通省 新技術情報提供システム「NETIS」に登録されました。 (2023 年10 月26 日)

Type NFX は柔軟性に優れ、最小中心曲げ半径が最も小さく、耐屈曲性はType NF よりさらに優れたタイプです。また、温度、湿度に左右されにくい特性があります。用途としてはロボット等の激しい可動に最適です。識別のためチューブの色調はブラックブルー(濃紺)としています。NFX20～50 の引張強度及び耐圧縮性分類は、JIS C 8461-23 の分類コード1 ベリーライトです。サンフレキROBO 自身は、ねじり可動には不適です。このような配管が必要な場合は、回転式の附属品をご使用下さい。サンフレキROBO は附属品の接続引張強度を含めて金属製に比べて弱いので、大きい引張荷重で可動の場合は注意して下さい。サンフレキROBO 及び附属品は、非電導体ですから、金属製電線管の場合のような電気的ボンディングが不要となり、電気設備の接地という煩わしい問題から開放されます。サンフレキROBO では初めての材質PBT を使用。PBT は耐油性、耐溶剤性に優れ、ほとんどの薬品に侵されません。ケーブル工事に、ご使用下さい。附属品は、サンフレキROBO 用附属品のN2 型(例:N2BG)をご使用下さい。

Type KMS の構造は、亜鉛めっき帯鋼のコアの外周にジャケットとして耐油性の優れたビニルを被覆した小径のビニル被覆ケイフレックスです。医療機器、工作機械等の細いケーブルの保護管としてご使用下さい。管端のコネクタ等附属品は、後頁の小径型附属品の頁をご参照下さい。

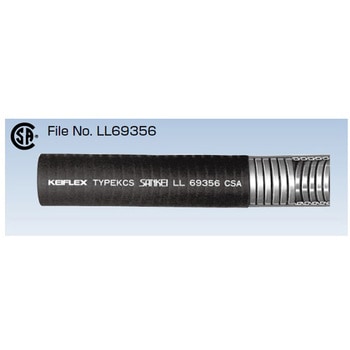

ケイフレックスType KCS は、カナダのCSA 規格のC22.2No-56「Flexible metal conduit and liquid-tight flexible metal conduit」の登録品です。管の構造は、亜鉛めっき帯鋼のコアにジャケットとして耐油性及び柔軟性に優れたビニルを被覆しています。呼び36 以下のサイズは、ポリプロピレン製のコードパッキンにより可とう性がスムーズとなり、可動配管(呼び42以上は固定配管)にご使用になれます。ケーブル(CSA 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のCSA マーク表示の附属品をご使用下さい。

ケイフレックスType KCS は、カナダのCSA 規格のC22.2No-56「Flexible metal conduit and liquid-tight flexible metal conduit」の登録品です。管の構造は、亜鉛めっき帯鋼のコアにジャケットとして耐油性及び柔軟性に優れたビニルを被覆しています。呼び36 以下のサイズは、ポリプロピレン製のコードパッキンにより可とう性がスムーズとなり、可動配管(呼び42以上は固定配管)にご使用になれます。ケーブル(CSA 規格)工事に、ご使用下さい。附属品は、KM 型(標準型)のCSA マーク表示の附属品をご使用下さい。

ステンレス(SUS304)鋼帯をインターロック構造に折り曲げたコアの外周にビニルを被覆しています。Type LIH は、耐熱/難燃/耐放射線性に優れたグレードのビニルで火力発電所、原子力発電所、化学プラント等の重プラント用の配管にご使用下さい。又このグレードは、熱老化、酸素指数及び塩化水素ガス発生量にも配慮しています。ケーブル工事に、ご使用下さい。附属品は、ビニル被覆ステンレス製ケイフレックス用の附属品をご使用下さい。

サンパイプの管端及びサンパイプのねじを保護するためのキャップです。

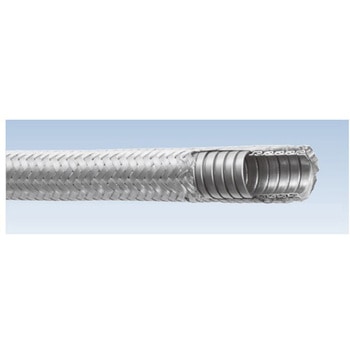

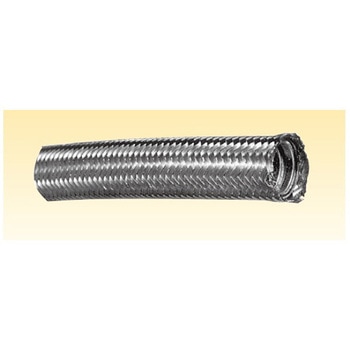

Type LMB は、ステンレス(SUS304)鋼帯製のM 構造(スクエアロック)のコアにステンレス(SUS304)鋼線のブレード掛けをしています。ケーブル工事に、ご使用下さい。附属品は、KB※L 型(ブレード掛けステンレス製ケイフレックス用の附属品)をご使用下さい。附属品に高耐食性を必要としない場合は、KB 型(亜鉛ダイカスト製)の附属品もご使用できます。全国の県警本部の信号機の配線の保護管として多く使用されております。ブレード掛けケイフレックスの切断は、ブレード線がバラバラにならないように切断部を絶縁テープで巻き、テープの真中で高速カッタ又はメタルソーで行って下さい。

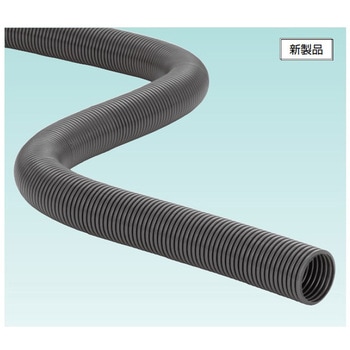

ケイフレックスTypeKMEC は、塩化ビニルを使用しない、ノンハロゲン、燃えにくい、環境に配慮した被覆素材(TPE)を採用しました。トンネル、坑内の工事現場、人が集まる場所、火災事故の安全対策としてご使用下さい。ケーブル工事に、ご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。国土交通省 新技術情報提供システム「NETIS」に登録されました。(2023年10月26日)附属品は、KM 型(標準型)又は、K2 型の附属品をご使用下さい。

ケイフレックスType KPF は、高耐油のケイフレックスの標準品です。呼び#10～#54 は可動用に設計しております。油のかからない固定配管にはローコストのType KIV を推奨します。柔軟性が優れているためケイフレックスが多少伸びます。管に挿入するケーブルは多少の余裕を持って下さい。ビニル被覆の色調が茶色のものは警視庁の信号機の指定品(型式KPF※BR)です。呼びは#22～#54 です。ケーブル工事に、ご使用下さい。附属品は、KM 型(標準型)又はK2 型の附属品をご使用下さい。

ケーブルガイド(パワーゴジラ)と同様の可動でご使用できます。1本の長さは、最長3m です。ご注文の際は長さをご指定下さい。10 本単位で、直管で納入致します。附属品は、ND 型の附属品(例:NDBG 24)をご使用下さい。ND2F24 は、NDF24 の長軸側中央にスリットを付けたタイプです。附属品は、147 頁の両側止めサドル(直角型)をご使用下さい。ND2F24 は、非防水です。ケーブル工事に、ご使用下さい。

ケイフレックスType KIB は、Type KI に耐食性の優れた亜鉛めっき鋼線をブレード掛けしています。鋼線のブレード掛けは、耐熱性及び機械的強度に優れており、高温の場所、溶接ビードの発生する場所、熱い切粉のかかる場所、張力のかかる配管等にご使用下さい。管自身の電気抵抗値が小さいのでノイズ対策の配管にもご使用下さい。ケーブル工事に、ご使用下さい。高温場所においては耐熱ケーブルをご使用下さい。附属品は、K2 型又はKM 型(標準型) の附属品をご使用下さい。但し、高温仕様及び高張力仕様で使用する場合はKB 型をご使用下さい。

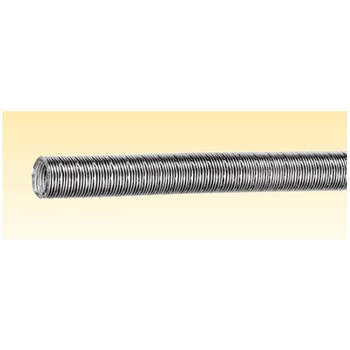

ステンレスプリカは、ステンレス製の金属製ケーブル保護管です。材料がステンレス鋼板(SUS)であるためJIS C 8309認証品ではございません。寸法、構造については、JIS C 8309に準拠しております。外層及び中間層にステンレス鋼帯、内層に耐水紙を用いた管にひだ付けした構造です。切断は、プリカナイフ(品番 PTTL201)をご使用下さい。ケ-ブル工事に、ご使用下さい。附属品は、ステンレス製プリカ用の附属品をご使用下さい。
