LED同軸落射照明 TCA-4型とLEDドーム照明TD-4型の2つの照明を連結するアダプタ2つの照明を連結する事で同軸+ドーム照明として使用可

照射器を固定するブラケットです。自由に照射角度が調整できます。2方向や4方向照射など、固定方法によって様々な照射が可能です。

照射器を固定するブラケットです。自由に照射角度が調整できます。2方向や4方向照射など、固定方法によって様々な照射が可能です。

照射器を固定するブラケットです。自由に照射角度が調整できます。2方向や4方向照射など、固定方法によって様々な照射が可能です。

LEDローアングルリング照明 TRL-8型用リングタイプ拡散板ワークへのLED写り込みの低減や、均一照射に効果的

LEDローアングルリング照明 TRL-12型用リングタイプ拡散板ワークへのLED写り込みの低減や、均一照射に効果的

LED照明電源のデジタル設定型用外部制御Dsubケーブル で1～10mから選定可仕様は15芯(Dsubコネクタ オス付、片側先バラ)、ストレート※メーカーーの「デジタルPWM制御電源(24V)DINレール取付(TPDPR1-2420NCD)」には、使用する事ができません。

LED照明電源のアナログ設定型用の外部制御ケーブルで 1～10mから選定可仕様は3芯(SMコネクタ オス、片側先バラ)、ストレート

LED照明用の延長ロボットケーブルで 1～10mから選定可仕様は4芯(SMコネクタ オス、メス付)、ストレート屈曲性能に優れたロボットケーブル

LED照明用の延長ケーブルで、1～10mから選定可仕様は4芯(SMコネクタ オス、メス付)、ストレート

照明認識・調整器(以下ECIと略)搭載し、定電流電源TPDC_05型と組合せることで、最大出力電流の自動設定やケーブル補償が可能(DC5V駆動)TSP-18は3.5倍、TSPA-22は6倍の従来品比照度を実現(※白色照明において)独自光学系の搭載と放熱構造を改良用途：テレセントリックレンズを用いた同軸照明 電子部品・LCD・基板など製造工程上の位置決め・欠陥検査 ハロゲン照明の置換えなど、幅広い用途に適します照明方法：同軸照明のほか、反射照明、投光器としても使用可 位置決め・傷・異物・汚れ・穴等の欠陥検査に適します高品質を維持し、光学性能は向上しながらも 独自製造システムにより、価格は1/2以下(従来比)

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)光Shopだから実現できた、高品質と低価格を両立させた照明独自の照明構造により均一な暗視野照射可能高さ8mm1列タイプ TRL-8型、高さ12mm2列タイプ TRL-12型を設置条件や、必要照度に併せて2タイプからご選定可用途：ワークのエッジやキズ・刻印等の検査に最適照明方法：暗視野照明や、設置スペースの狭い場所での照明等 幅広い用途に使用可拡散板をオプション(別売り)でご選定可。ワークへのLED写り込みの低減や、均一照射に効果的

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)光Shopだから実現できた、高品質と低価格を両立させた照明独自の照明構造により均一な暗視野照射可能高さ8mm1列タイプ TRL-8型、高さ12mm2列タイプ TRL-12型を設置条件や、必要照度に併せて2タイプからご選定可用途：ワークのエッジやキズ・刻印等の検査に最適照明方法：暗視野照明や、設置スペースの狭い場所での照明等 幅広い用途に使用可拡散板をオプション(別売り)でご選定可。ワークへのLED写り込みの低減や、均一照射に効果的

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)全視野リング照明は、高輝度と低価格を両立させた照明独自の照明構造により拡散光を均一に照射可能、Low～Highアングルまで幅広い用途に適します異なるサイズのリング照明を組合わせ、複数のアングルから、照射できより明るくワークを照射可能照明器は高さ16mmと薄く、設置場所の自由度が高い用途：表面検査(異物、汚れ、穴等)、キズ検査、文字認識検査等に適します照明方法：全視野斜光照明、拡散光照明等幅広い用途に使用可

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)LEDドーム照明は、高輝度・高品質・短納期を実現ドーム型の反射板構造で、ワーク全体を均一拡散光で照射可外径Φ77～202までΦ25mm毎のサイズ構成と発光色：白、赤、緑、青、赤外850nm、940nmをラインアップ用途：光沢のある金属やフィルム、プラスチック表面や曲面のワーク表面検査(異物、汚れ、穴、文字認識等)に最適照明方法：均一な拡散光照明で幅広い用途に使用可同軸落射照明TCA型と連結可能(別売りアダプタ必要)

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)LED同軸落射照明は、高輝度・高品質・短納期を実現ハーフミラーによりカメラと同軸上に、光を落射させる構造で、ワークに対して均一な面状の同軸光を照射可窓径□20、35、50、75、100mmと、白、赤、緑、青、赤外850nm、赤外940nmの発光色をラインアップ用途：光沢のある金属やフィルム、プラスチック、曲面状の表面の傷や印字、文字、打痕、基板パターン検査に最適照明方法：均一な同軸光で幅広い用途に使用可ドーム照明TD型と連結可能(別売りアダプタ必要)

LED幅広直線拡散光照明 TLWA-4シリーズは、直線照明 TLAシリーズの約2倍のワイド発光面で 高照度・高品質・短納期なLEDバー照明で業界最高レベルのコストパフォーマンスを達成し、装置のトータルコスト低減に貢献できます【照明方法・用途】 高照度な均一拡散光で、斜光・反射光・透過光照明として、エリアカメラを用いた『文字認識・キズ検査・透過・異物・汚れ・穴検査』の広範囲な画像処理用照明に最適 定電流電源TPDC型と組合せて、ラインカメラ用にも使用可(DC24V駆動)【設置タイプ】 設置場所に合わせて短手面に取付耳有りTLWAシリーズ または、取付耳無しTLWBシリーズの2機種から選定できます※照明認識・調整器 ECI 搭載で光shopのPWM電源と定電流電源の両シリーズで最適制御(業界初)

LED幅広直線拡散光照明 TLWA-4シリーズは、直線照明 TLAシリーズの約2倍のワイド発光面で 高照度・高品質・短納期なLEDバー照明で業界最高レベルのコストパフォーマンスを達成し、装置のトータルコスト低減に貢献できます【照明方法・用途】 高照度な均一拡散光で、斜光・反射光・透過光照明として、エリアカメラを用いた『文字認識・キズ検査・透過・異物・汚れ・穴検査』の広範囲な画像処理用照明に最適 定電流電源TPDC型と組合せて、ラインカメラ用にも使用可(DC24V駆動)【設置タイプ】 設置場所に合わせて短手面に取付耳有りTLWAシリーズ または、取付耳無しTLWBシリーズの2機種から選定できます※照明認識・調整器 ECI 搭載で光shopのPWM電源と定電流電源の両シリーズで最適制御(業界初)

照明認識・調整器(以下ECIと略)搭載し、PWM電源と定電流電源のどちらも使用可(DC24V駆動)高照度な拡散光を均一に照射でき、透過や反射照明用としてムラが少なく広範囲を照らす用途に適します短手面の取付耳有りTLAシリーズまたは、取付耳無しTLBシリーズの2機種から設置場所に合わせて選定可用途：文字認識・キズ検査や透過・異物・汚れ・穴検査に最適。定電流電源TPDCと組合せて、ラインカメラ用にも使用可照明方法：透過・反射・拡散光照明と幅広い用途に適します

LED照明用ストロボ電源です。「ストロボモード」と「PWMモード」の2種類の動作モードを搭載しています。パラレル通信を標準装備照明認識・調整器、ECIを搭載ECIにより、ストロボモード、PWMモードの両方で、照明器の最大性能を引き出せます。ストロボモードのオーバードライブで、約2倍の光量を実現!

5V(スポット照明)と24V照明の併用タイプ2ch点灯電源大幅な省スペース化を実現した小型電源画像処理用LED照明電源TPDCシリーズは、照明のECI(照明認識・調整機能)により最大出力電流を自動調整する汎用型の定電流電源です外部調光や外部ON/OFF、最大出力電流の設定・調整機能ケーブル補償機能搭載の高機能型調光はデジタル設定なので、調光の再現性に優れます高輝度な画像処理用LED照明に適します

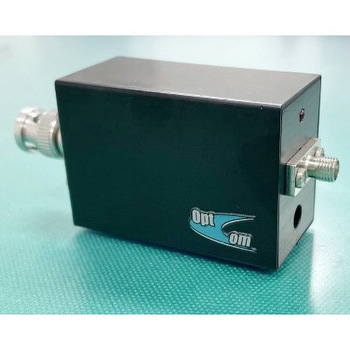

光源の発光タイミングを簡単に確認できます。 高速現象への対応 広い変換周波数帯域により、高速な変化を捉えることが可能です。 光入力が容易 光ファイバ(プラスチック・オプティカル・ファイバ)入力方式により、被測定光を容易に取得が可能となるため面倒な光軸調整を簡素化できます。 オシロスコープへの接続が容易 BNCコネクタ出力となっている為、オシロスコープやデータロガーに簡単に接続でき、波形の観測や解析が可能です。

拡散板は、光源からの光を拡散させ、光量ムラのない均一な光を得るために用いられます。とりわけ、光源色計測時の再現性に関するリピータビリティの向上に寄与します。 回折型拡散板(以下、LSD)は、通常の拡散板やNDフィルタ等に比べて色度の測定分散をより低く抑える効果があり、発散角の選択により光量可変も可能になっています。 レンズと同等の効果 光源の選択の自由 高い透過率 配光制御

コントローラの使用で、ワークに対して決まった時間・出力で照射することが可能で、使用者による照射ムラを防ぎます。 接着剤、樹脂、レジストの硬化やキズ・異物検査などに適します。

WiLA/PWM信号変換インターフェースと組み合わせることにより、メーカー製信号線式連続調光型照明器具(PWM制御器具)をマルチマネージャーExシステムで制御することができます。

照明に取り付けることでドーム効果を高め、均一拡散光の照射が可能。

光沢のあるワークの撮像時に問題となる、ギラツキや写り込みなどを抑えることが可能。 拡散板は2種類をご用意。より均一性を重視する場合はDF-HLDL3-※※※※-HUをご使用ください。
