17ページ目: 継手

配管の二次加工が不要。トルクレンチ1本で取付け可能。狭いスペースの配管接続に最適

VUパイプ内径に適合します。切り取りラインに沿って正しく簡単に切断できます。

差込式(町野式)とガスネジ式の媒介金具です。異径金具です。

管を挿入すれば、管の絞り込みまで自動的に完了。面倒な絞り込み作業は継手が自動で行いますので必要ありません。「カチッ」と音で挿入確認。接続作業の完了は継手が音で伝えます。透明本体により、施工後も状態確認が行えます。ピンク色のジャンパーピンが外れていればパイプの挿入は充分です。ブラックライト(紫外線ライト)をあてるとガイドが発光して、暗くても簡単に施工状況が確認できます 従来品より、軽量化・スリム化しました

CK継手はJIS規格(B2301ねじ込み式可鍛鋳鉄製管継手)通りの正しい継手です。 材質は黒心鍛鋳鉄で普通鋳鉄の約2倍の強度を持ち、鋳鋼のように強靭です。 また普通鋳鉄には全くない可鍛性に富んでいますので衝撃抗力、吸振性、機械切削性等に優れた強い安定した品質の継手です。

球形(玉形)

取付けや締め込みは至って簡単です。単にネジを締めるだけですから、5～10分で作業は完了します。震動のあるパイプにでも使用できます。使用温度範囲は、-30～80℃です。何回でも使用出来ます。継手は外さず、さらにソケットを取付けたような立派な仕上がりとなります。

耐食性にすぐれたステンレス鋼キッツステンレス鋼製ねじ込み管継手は、高耐食の特性を持つオーステナイト系(Ni-Crニッケル-クローム系)の金属で製造されています。この金属には、化学成分の異なる何種類かの鋼種が含まれていますが、当シリーズで採用するオーステナイト系ステンレス鋼はSC513/SUS304→〔Ni-8%、Cr-18%〕です。

テーパおねじ(Rねじ)。配管や機器への接続に使用します。

CK鋳鉄製合フランジの材質は、ねずみ鋳鉄(FC)に比べ1.5倍以上の強度を持つ可鍛鋳鉄(FCMB)又は球状黒鉛鋳鉄(FCD)であり、割れることがありません。

町野式(差込式)カップリングはワンタッチで接続が可能。町野側と外ネジ側は異なるサイズで製作されており、異なるサイズ動詞を接続する際に大変便利です。 標準品はPTガスネジ(管要テーパねじ・R)となります。

町野式(差込式)カップリングはワンタッチで接続が可能。異径サイズは、異なったサイズを接続できる便利な媒介です。

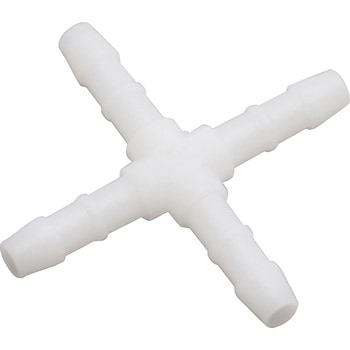

ほとんどのホースと接続可能。ホースバンドで固定するタイプです。

立上げ配管にかぶせるだけなので簡単便利です。 養生中のサインが一目瞭然。 施工時のゴミや土砂が排水管に落ちるのを防ぎます。 ゴム製なので割れることもなく、くり返し使えるので経済的です。

マーキング部まで差し込むだけで接続できる給水・給湯用銅管継手です。 工具が不要なので火を使えない現場や狭い所でも施工できます。 戸建改修を中心に水がチョロチョロ漏れているような現場で役立ちます。 施工時間が短縮できます。施工時の角度調整が容易です。

ワンタッチでのホースとホースの連結に。 町野式メスとセットで使用します。 タケノコ部にはホースを接続。

本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。

テーパめねじ(Rcねじ)。分岐配管に使用。材質SUS316(SUS14A)なので、SUS304(SCS13A)と比較すると塩酸や硫酸、塩化物等に対する耐食性に優れています。また、高温強度が高く高温環境でも安定しています。

内外面研磨♯320他社メーカーとの互換性アリ

従来のチーズ(T形)に対して流体の抵抗が少なく、より流れがよくなる。 配管としての範囲が広くなります。 材質がステンレス304を使用していますので、上水用にも使用できます。 価格的にも使用利点から安価になっております。

配管のジョイント部には何ら加工がいりません。 ねじ切りの必要もなく、フランジをとりつける手間もいらず、溶接するなどの加工がいりません。 配管の振動を吸収します。 フレックスカップリングには、弾力性のあるゴムガスケットが使われていますので、振動や騒音または流体の流れからおこるぶれ等がなくなります。 スパナ1本で簡単にとりつけができます。 狭い場所での取りつけや配管の混んでいる所でも容易にとりつけられます。 配管が多少偏心してもジョイントできます。 ゴムガスケットは伸縮性に富んでいるので配管の偏心は±4°まで吸収します。 (バルジ加工していないものは従来どおり±2°までです)

ストラブ・グリップGタイプは、オールステンレス製で軽量かつコンパクトですので、狭く密集した配管でも容易に作業できます。配管作業は締め付けボルトを2本締め付けるだけで完了します。また、「締め忘れ防止機能」付きですので、作業後の施工確認が容易になりました。 従来のメカニカル管継手は配管の抜け防止として、管端部にネジ切りやグルービングといった二次加工を必要としていましたが、『ストラブ・グリップ』は独自の脱管防止構造により管端部の加工をまったく必要としません。2本のボルトを締め付けると、”グリップリング”が配管の表面に食いつき、ガッチリ固定されます。これにより高水準の耐脱管性能を実現しています。 シールゴムはリップ構造を採用しています。この構造は加圧されると空洞部に流体が充填され、その内圧の働きによってリップ部を管に強く押し付けます。この効果によってゴムの弾性が低下した場合でも高いシール性能が確保できます。さらに本製品は、リップの裏側にスプリングを装着することで、内圧に関係なくリップ部を管に強く密着させることができ、常に安定したシール性能を発揮します。 皿バネの弾性構造の応用から開発された”グリップリング”は、高い振動吸収性を保有し、地震等の外力により発生する曲げモーメントを吸収し、継手自体の疲労破壊を最小限に抑えることができます。この優れた耐震性能は、『(財)日本建築センターの技術評価』にて立証されています。 トルク値管理の補助機能としてプラスチック製のスぺーサーをボルト部に装着しました。これにより、施工後のトルク値の確認作業が目視で行えます。

RoHS指令相当品
