全圧力域にわたり低騒音化を実現しました。損失動力が小さいため、油温上昇を低減できるのでタンク容量を小さくできます。高応答、高安定性、長寿命を有するので主機の信頼性を向上させることが可能です。大容量と小容量の調整ねじにより適切な吐出容量を設定できます。
最高使用圧力(MPa)25
トラスコ品番364-9831
質量(kg)30.7
種類ピストンポンプ
外形寸法(mm)196×309×250
定格圧力(MPa)低圧:7
騒音値(dB)72
吐出量(L/min)(1800回転)36.5~68
使用流体石油系作動油
吐出口径G1 1/4
1台
¥239,800
税込¥263,780
60日以内出荷
全圧力域にわたり低騒音化を実現しました。損失動力が小さいため、油温上昇を低減できるのでタンク容量を小さくできます。高応答、高安定性、長寿命を有するので主機の信頼性を向上させることが可能です。大容量と小容量の調整ねじにより適切な吐出容量を設定できます。
最高使用圧力(MPa)25
トラスコ品番364-9822
質量(kg)25
種類ピストンポンプ
外形寸法(mm)196×309×250
定格圧力(MPa)低圧:7
騒音値(dB)72
吐出量(L/min)(1800回転)36.5~68
使用流体石油系作動油
吐出口径G1 1/4
1台
¥249,800
税込¥274,780
当日出荷
全圧力域にわたり低騒音化を実現しました。損失動力が小さいため、油温上昇を低減できるのでタンク容量を小さくできます。高応答、高安定性、長寿命を有するので主機の信頼性を向上させることが可能です。
ポンプ容量(cm3/rev)14.8
種類ピストンポンプ
外形寸法(mm)168.0×191×150
騒音値(dB)68
使用流体石油系作動油
吐出口径G1
全圧力域にわたり低騒音化を実現しました。損失動力が小さいため、油温上昇を低減できるのでタンク容量を小さくできます。高応答、高安定性、長寿命を有するので主機の信頼性を向上させることが可能です。大容量と小容量の調整ねじにより適切な吐出容量を設定できます。
最高使用圧力(MPa)21
種類ピストンポンプ
外形寸法(mm)168×284×218
定格圧力(MPa)低圧:7
騒音値(dB)68
使用流体石油系作動油
吐出口径G1
低騒音用として特に開発された高圧・高性能ポンプです。
射出成形機をはじめ、幅広い用途に応じるため、吐出し量も5.8~237cm3/revと広範囲のものを用意しております。なお、ポンプ内蔵部はカートリッジキット化されていますので、保守がきわめて容易です。
最高使用圧力(MPa)(耐摩耗性作動油)21、(一般作動油)14、(耐摩耗性水-グリコール系作動油)16、(非耐摩耗性水-グリコール系作動油)7、(W/Oエマルション系作動油)7、(りん酸エステル系作動油)14
吐出口径Φ21
種類ベーンポンプ
取付方式フート取付形
使用流体石油系作動油、水成形作動油、合成作動油
回転方向時計方向(標準)(軸端から見て)
ポートの向き吐出ポート:(標準)(軸端から見て)上、吸込みポート:(標準)(軸端から見て)上
種類ピストンポンプ
制御方式プレッシャコンペンセータ制御形
圧力調整範囲(MPa)1.2~7
使用流体石油系作動油
回転方向時計方向(標準)(軸端から見て)
許容回転速度(r/min)600~1800
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
吐出口径Φ32
質量(kg)62
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])300~2000
使用流体一般鉱物性作動油
回転方向右回転(軸端より見て)
1台
¥319,800
税込¥351,780
翌日出荷
高効率、低騒音
全効率が高く、またシャープなカットオフ特性を有していますので、消費電力を節約できます。
損失動力が小さいため、油温上昇を低く抑えることができます。従って油タンクの容量を小さくできます。
吐出し圧力があらかじめセットされたフルカットオフ圧力に近づくと、吐き出し量は自動的に減少します。
吐出し量およびフルカットオフ圧力は必要に応じて手動にて調整できます。
種類ピストンポンプ
取付方式フート取付形
制御方式プレッシャコンペンセータ制御形
圧力調整範囲(MPa)1.2~16
使用流体石油系作動油
回転方向時計方向(標準)(軸端から見て)
機種単段ポンプ
使用油ISO VG32または46相当の清浄な石油系作動油(粘度20~40mm2/s、温度0~60℃の条件下)
定格使用圧力(MPa)16
ポートの向きアキシアルポート
軸端形状平行キー形
許容回転速度(r/min)600~1800
損失動力を低減した高効率運転。静かな作動音。小型でシンプル、取扱いが簡単。シャープな特性と鋭敏な応答性。高効率と長寿命を支える堅牢構造
最高使用圧力(MPa)14(ピーク)
吐出口径Rc3/8
質量(kg)4.5
種類ベーンポンプ
取付方式フランジ取付形
回転数(min-1[r.p.m])500~1800
吐出量(L/min)8(1000/min無負荷時)、10(1200/min無負荷時)、12.5(1500/min無負荷時)、15(1800/min無負荷時)
使用流体一般鉱物性作動油
ポンプ容量(cm3/rev)8.3
全圧力域にわたり低騒音化を実現しています。
損失動力が小さいため、油温上昇を低減できるので、タンク容量を小さくできます。
高応答、高安定性、長寿命を有するので、主機の信頼性を向上させることが可能です。
圧力調整範囲(MPa[kgf/cm2])0.8~7[8~70]
ポンプ容量(cm3/rev)8
トラスコ品番364-9873
質量(kg)8.9
種類ピストンポンプ
形式Vシリーズピストンポンプ
制御方式プレッシャコンペンセータ制御/リモートコントロール制御無
最高使用圧力(MPa)7
許容回転数(min-1[r.p.m])500~1800
吐出量(L/min)(1800回転)2~14.4
使用流体石油系作動油
回転方向軸端より見て:時計方向(右回転)[右回転と左回転の組替えはできません。]
使用圧力(MPa[kgf/cm2])7[70]
吐出口径G3/4
配管接続方向サイドポート
1台
¥63,980
税込¥70,378
翌日出荷
全圧力域にわたり低騒音化を実現しています。
損失動力が小さいため、油温上昇を低減できるので、タンク容量を小さくできます。
高応答、高安定性、長寿命を有するので、主機の信頼性を向上させることが可能です。
圧力調整範囲(MPa[kgf/cm2])0.8~7[8~70]
ポンプ容量(cm3/rev)37.7
種類ピストンポンプ
形式Vシリーズピストンポンプ
制御方式プレッシャコンペンセータ制御/リモートコントロール制御無
最高使用圧力(MPa)25
許容回転数(min-1[r.p.m])500~1800
使用流体石油系作動油
回転方向軸端より見て:時計方向(右回転)[右回転と左回転の組替えはできません。]
使用圧力(MPa[kgf/cm2])17.5[175]
吐出口径G1 1/4
全圧力域にわたり低騒音化を実現しています。損失動力が小さいため、油温上昇を低減できるので、タンク容量を小さくできます。高応答、高安定性、長寿命を有するので、主機の信頼性を向上させることが可能です。
圧力調整範囲(MPa[kgf/cm2])1.5~14[15~140]
ポンプ容量(cm3/rev)23
種類ピストンポンプ
形式Vシリーズピストンポンプ
制御方式プレッシャコンペンセータ制御/リモートコントロール制御無
最高使用圧力(MPa)25
許容回転数(min-1[r.p.m])500~1800
吐出量(L/min)(1800回転)12~41.4
使用流体石油系作動油
回転方向軸端より見て:時計方向(右回転)[右回転と左回転の組替えはできません。]
使用圧力(MPa[kgf/cm2])17.5[175]
吐出口径G1
全圧力域にわたり低騒音化を実現しています。損失動力が小さいため、油温上昇を低減できるので、タンク容量を小さくできます。高応答、高安定性、長寿命を有するので、主機の信頼性を向上させることが可能です。
圧力調整範囲(MPa[kgf/cm2])0.8~7[8~70]
ポンプ容量(cm3/rev)23
種類ピストンポンプ
形式Vシリーズピストンポンプ
制御方式プレッシャコンペンセータ制御/リモートコントロール制御無
最高使用圧力(MPa)25
許容回転数(min-1[r.p.m])500~1800
吐出量(L/min)(1800回転)12~41.4
使用流体石油系作動油
回転方向軸端より見て:時計方向(右回転)[右回転と左回転の組替えはできません。]
使用圧力(MPa[kgf/cm2])17.5[175]
吐出口径G1
寸法T(Φmm)25.5
ポンプ容量形式:中形
寸法B(mm)55
寸法E(mm)140
質量(kg)28
種類単段ベーンポンプ
取付方式フート取付形
寸法L(mm)101.7(公差:0~-0.22)
寸法H(mm)66.7
最高使用圧力(MPa)一般作動油(R&O):8.5、耐摩耗性作動油:10.5、水・グリコール系:7、W/Oエマルション系:7
寸法A(mm)235
寸法F(mm)13
寸法S(mm)100
寸法D(mm)25.4
寸法C(mm)54
寸法X(mm)196.8
寸法Z(mm)152
寸法Y(mm)98.4
寸法N(mm)27.7(公差:0~-0.2)
使用流体石油系作動油
寸法J(mm)16
寸法G(mm)114.3
寸法K(mm)186
回転方向軸端より見て:時計方向(右回転)
寸法R(mm)200
寸法U(mm)222
寸法V(mm)111
吐出口径Rc1 1/4
寸法P(Φmm)25.4(公差:0~-0.021)
寸法AA(mm)76
寸法AB(Φmm)14
寸法AC(mm)15
寸法AD(mm)4.76(公差:0~-0.03)
寸法AE(Rc)1.5
特性吐出し量の変動が最小限になるカムリングを採用していますので運転音が静かで、脈動が少なく安定した性能が得られます。完全な油圧平衡を保つ構造で、圧力バランスをとっていますので、軸および軸受には油圧による偏心荷重がかからず長寿命を発揮します。
省エネルギー形の経済的なポンプです。高精度な圧力保障機構を内蔵しています。リングはスプリング力で偏心していますが、圧力上昇によって自動的に中心に移動し吐出量が零になります。回路構成におけるリリーフバルブを省略することができます。圧力に比例する入力の増加がなく、油音上昇を防止することができるため、ユニットの小形化が図れます。新デザインによって低騒音化および耐久性の向上を図りました。
最高使用圧力(MPa)14(ピーク)
質量(kg)13.9
種類ベーンポンプ
取付方式フランジ取付形
回転数(min-1[r.p.m])500~1800
使用流体一般鉱物性作動油
省エネルギー形の経済的なポンプです。高精度な圧力保障機構を内蔵しています。リングはスプリング力で偏心していますが、圧力上昇によって自動的に中心に移動し吐出量が零になります。回路構成におけるリリーフバルブを省略することができます。圧力に比例する入力の増加がなく、油音上昇を防止することができるため、ユニットの小形化が図れます。新デザインによって低騒音化および耐久性の向上を図りました。
最高使用圧力(MPa)14(ピーク)
質量(kg)13.6
種類ベーンポンプ
取付方式フート取付形
回転数(min-1[r.p.m])500~1800
使用流体一般鉱物性作動油
高圧まで使用可能であり、高い効率が得られます。必要な吐出量のみを得るという可変ポンプの特性も併せて、油圧装置の省エネルギー化に貢献します。半円筒形スワッシュプレート方式による高い支持剛性に加え、ピストン数のアップ(従来9本→11本)や最適なバルブプレートの採用により低騒音化を図りました。本体合わせ面に0リングシール方式を採用し、油漏れを無くしています。また、球面バルブプレートによる最適な油圧バランスにより広範囲で安定した運転ができ、耐コンタミナント性も向上してます。シングルポンプの他にIPポンプとの組合せが可能となり、幅広い用途での使用が可能となっています。
最高使用圧力(MPa)28
吐出口径Φ30
質量(kg)37
種類ピストンポンプ
取付方式フランジ取付形
定格圧力(MPa)21
回転数(min-1[r.p.m])500~1800
使用流体一般鉱物性作動油
ポンプ容量(cm3/rev)70(調整範囲45~70)
可変制御機構圧力補償形
圧力を面で受けるNACHI独自の半円筒スワッシュプレートにより、常に安定した吐出量が得られるため余分な吐出量がなくなるとともに、負荷サイクルに応じて動力を有効利用します。エネルギーの節約と損失動力の低減を実現した省エネタイプで油圧へのコストダウンに役立ちます。
シュー、スワッシュプレート、バルブプレートなど、いたるところに独自の低騒音機構を取り入れ、静かさを実現。特に半円筒スワッシュプレートにより作動特性が安定化され、運転音は静かです。
最高使用圧力(MPa)25(ピーク)
吐出口径Φ28
仕様サイドポートタイプ
質量(kg)21
種類ピストンポンプ
取付方式フランジ取付形
回転数(min-1[r.p.m])500~2000
使用流体一般鉱物性作動油
可変制御機構圧力補償形(マニュアル方式)
圧力を面で受けるNACHI独自の半円筒スワッシュプレートにより、常に安定した吐出量が得られるため余分な吐出量がなくなるとともに、負荷サイクルに応じて動力を有効利用します。エネルギーの節約と損失動力の低減を実現した省エネタイプで油圧へのコストダウンに役立ちます。
シュー、スワッシュプレート、バルブプレートなど、いたるところに独自の低騒音機構を取り入れ、静かさを実現。特に半円筒スワッシュプレートにより作動特性が安定化され、運転音は静かです。
最高使用圧力(MPa)25(ピーク)
吐出口径Φ24
仕様サイドポートタイプ
質量(kg)10.5
種類ピストンポンプ
取付方式フランジ取付形
回転数(min-1[r.p.m])500~2000
使用流体一般鉱物性作動油
可変制御機構圧力補償形(マニュアル方式)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])300~2000
使用流体一般鉱物性作動油
回転方向右回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])400~2000
使用流体一般鉱物性作動油
回転方向右回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])600~2000
使用流体一般鉱物性作動油
回転方向右回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])300~2000
使用流体一般鉱物性作動油
回転方向左回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])400~2000
使用流体一般鉱物性作動油
回転方向左回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])500~2000
使用流体一般鉱物性作動油
回転方向左回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])600~2000
使用流体一般鉱物性作動油
回転方向左回転(軸端より見て)
特許のアキシャルおよびラジアルプレッシャーローディング方式の採用により、高い効率のもとで30MPaの高圧を発生します。耐久性に優れ、きわめて長寿命です。修正インボリュート低歯歯車による内接噛合いをしているため、脈動と騒音が大幅に低減され、非常に静かです。構造が簡単で保守点検が容易です。
最高使用圧力(MPa)30
種類ギヤポンプ
取付方式フランジ取付形
定格圧力(MPa)25
回転数(min-1[r.p.m])600~2000
使用流体一般鉱物性作動油
回転方向左回転(軸端より見て)

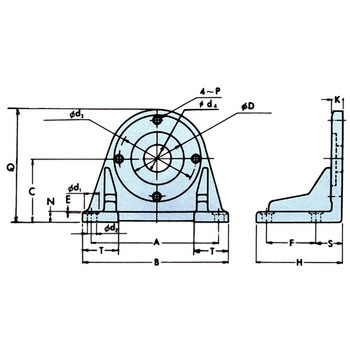

寸法A(mm)330.2
寸法B(mm)374
寸法C(mm)203.2
寸法D(Φmm)152.4
寸法E(mm)1
寸法F(mm)149.2
寸法H(mm)220.7
寸法I(mm)119.5
寸法K(mm)30
寸法N(mm)30
寸法Q(mm)337
寸法S(mm)49.5
寸法T(mm)64
寸法d1(Φmm)37
寸法d2(Φmm)20
寸法d3(Φmm)228.6
寸法d4(Φmm)100
付属品ボルト:TB-20×50 2個ワッシャ:WP-20 2個
適合シングルポンプ:IPH-6ダブルポンプ:IPH-26、IPH-36、IPH-46
質量(kg)22.0
寸法PM20
1台
¥46,980
税込¥51,678
5日以内出荷
寸法A(mm)295.3
寸法B(mm)334
寸法C(mm)152.4
寸法D(Φmm)127
寸法E(mm)1
寸法F(mm)139.7
寸法H(mm)203
寸法I(mm)104.5
寸法K(mm)25
寸法N(mm)25
寸法Q(mm)259
寸法S(mm)44.5
寸法T(mm)61
寸法d1(Φmm)35
寸法d2(Φmm)18
寸法d3(Φmm)181
寸法d4(Φmm)86
付属品ボルト:TB-16×40 2個ワッシャ:WP-16 2個
適合シングルポンプ:IPH-5ダブルポンプ:IPH-25、IPH-35、IPH-45
質量(kg)13.5
寸法PM16
1台
¥32,980
税込¥36,278
5日以内出荷
寸法A(mm)220.7
寸法B(mm)246
寸法C(mm)107.95
寸法D(Φmm)101.6
寸法E(mm)1
寸法F(mm)114.3
寸法H(mm)140
寸法I(mm)61.7
寸法K(mm)16
寸法N(mm)16
寸法Q(mm)195.5
寸法S(mm)12.7
寸法T(mm)53
寸法d1(Φmm)22
寸法d2(Φmm)11
寸法d3(Φmm)146
寸法d4(Φmm)40
付属品ボルト:TB-12×30 2個ワッシャ:WP-12 2個
適合シングルポンプ:IPH-3
質量(kg)5.5
寸法PM12
1台
¥9,998
税込¥10,998
欠品中
寸法A(mm)127
寸法B(mm)152.5
寸法C(mm)69.8
寸法D(Φmm)82.55
寸法E(mm)1
寸法F(mm)50.8
寸法H(mm)96
寸法I(mm)74
寸法K(mm)17.5
寸法N(mm)13
寸法Q(mm)135
寸法S(mm)32.5
寸法T(mm)36.5
寸法d1(Φmm)22
寸法d2(Φmm)11
寸法d3(Φmm)106.4
寸法d4(Φmm)50
付属品ボルト:TB-10×30 2個ワッシャ:WP-10 2個
適合シングルポンプ:IPH-2
質量(kg)2.0
寸法PM10
1台
¥5,898
税込¥6,488
5日以内出荷
ポンプタイプ = ダイアフラム。ドライブタイプ = 電気。最大流量 = 0.4L/min。最大使用圧力 = -500 / 800 mBar。入力接続 = 3.6 mmホースニップル。出力接続 = 2.4 mm IDセミフレキシブルチューブ。IP等級 = IP41。シリーズ = D250。最高液体温度 = +100℃。ボディ材質 = アルミニウム。供給電圧 = 2 → 4.5 V。入力パワー = 0.4 → 0.6W。ウェット材質 = 316ステンレススチール、FKM。出力接続サイズ = 2.4mm。。RS Pro ダイアフラム電動容積ポンプ、 380 ml/ 分、 11 psi 、 1.5 → 5 VRS Pro のこの容積式ポンプは、ガスの検出及び監視システムに使用できます。D200 シリーズの一部である電動ポンプはアルミ製です。 Durable ステンレススチールはチューブコネクタに使用されていて、ポンプのプッシュフィットコネクタは 2.4 mm ボアフレキシブルチューブ用に設計されています。気体と液体は、可変レートで装置を通過できます。また、消費電力が少ないため、ガソリン、漂白剤、灯油などの化学薬品からも保護します。インレットチューブまたはアウトレットチューブに簡単に接続できるように、ポンプヘッドを 4 つの位置のいずれかに再調整します。 バッテリや太陽光発電システム、冷却システム、正確な流量が必要な環境に適しており、この容積式ポンプは、工具、汚れ、水分の侵入に対する保護に関する規格として IP50 等級に適合しています。特長と利点.入力接続サイズ: 2.4 mm .出力接続サイズ: 2.4 mm . アルミボディ .最大動作圧力は 11 psi です .最大フルード温度は +100 ° C です .最大流量は 380 ml/min です . IP50 等級 .入力電力: 0.48 W .供給電圧は 1.5 ~ 5V ですRS PRORS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています 卓越した品質に自信を持っている場合のみ、 RS Pro 承認ラベルが付与されます。つまり、自信を持って作業できるということです。
RoHS指令(10物質対応)対応
1個
¥41,980
税込¥46,178
7日以内出荷
