23ページ目: 機構部品

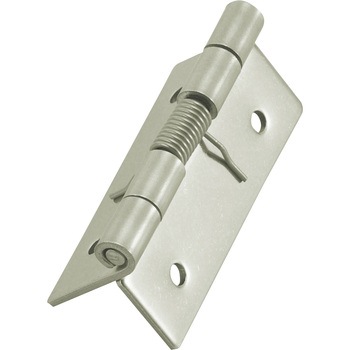

重量扉に適した構造です。 ステンレス製で耐食性に優れています(B-1001)

グリーンフレームとSFフレーム(角型アルミ構造材)を連結するためのパーツです。

M6規格、スチール製プレートブラケット

ローラータイプの二段引きスライドレール。コンパクトで、しかも強度、耐久性に優れております。

ネジ穴加工済みで取付けが容易です。

六角穴による裏側からの取りつけ方式 ねじ部はスティール製とステンレス製を標準化

回転せず、簡単に位置決めや再現ができる。 器具などの直線移動や確かな固定が要求されるフレーム材。 外径公差はパイジョン(クランプ)の内径公差にあわせて製作しています。 パイプの外形はマイナス公差でヘアーラインで精度を高めています。

樹脂製で扉を軽量化できます。

合成ゴム材料の中で最も優れた耐熱性、耐油性、耐燃料油性を有しています。

ファスナーとバンドの組み合わせにより、強力な締め付け、素早い解除ができます。バンドの長さ調節ねじ付です。シーリングピンに適応しています。取付適応パイプ径370～655 mmのタイプもあります。

台座部は冷間圧造製で強度があり、高荷重に耐えます。

埋込型タイプで、シンプルな構造のため丈夫で安心して使えます。かぶせ扉用です。

外筒チェンジ式による引き出し用・右開き扉用の兼用型です。面付タイプなので、かぶせ扉などに適しています。面付シリンダー錠2100型の後継機種で、キー番号は共通で使えます。

1.ネジで固定するので、溶接は不要です。2.アース端子の増設や移設が容易になります。

Φ32イレクターパイプとΦ28イレクターパイプを連結できるジョイントです。ボルト・ナットによる締めつけ固定式のジョイントで、組立分解が可能です。

Φ32イレクターパイプと組み合わせていろいろな構造物が作れます。ボルト・ナットによる締めつけ固定式のジョイントで、組立分解が可能です。

ボタンを強く押すことにより、ハンドルが強制的に押出される機構が採用されています。 防水タイプ(Oリング・シートパッキン使用) 左右兼用型(カムと止め金を裏返すと左右の入替えができます。)

防塵用のスポンジゴムです。 材質はクロロプレンとシリコン、形状は各3種類それぞれ寸法豊富にございます。

油面が見やすく油の容量が正面と横の角度から見ることが出来る。

組立式のパイプ固定金具です。六角レンチにてボルトナットを締め付けるだけで簡単に固定ができます。

ステンレス製で、耐蝕性、耐熱性に優れています。

ケース部分にシリコンゴムを採用したマグネットキャッチです。キーパー等との金属同士の接触がないため、接触音を軽減しています。

割り出しやストッパーなどの位置決め部品です。

扉の加工が不要です。かぶせ扉やインセット扉にもご使用いただけます。

ボールベアリングを採用した精密スライドレールです。

厚板の扉や機構上段差のある場所に適しています。

16ミリのアルミフレーム本体(ハネなし)部材です。 16mm Alframe(16mmアルフレーム)はハネを使用することで、棚や間仕切りを設けることができる、軽量で丈夫なアルミ製のフレームです。軽～中荷重向けに特化したアルミフレームとして開発されており、加工のしやすさと、樹脂製のジョイント部材でフレームの連結を行うことで簡単に組み立てられる点が強みのアルミパイプシステムです。 また、溝付きタイプで、棚やパネル取付用アダプタを差し込め、様々な組み合わせが可能ですので、工場の機械カバーや事務所のパーテーションから、広報用の看板やディスプレイケース、ご家庭で使えるような小さな架台まで…。こんなものがあったらいいな、を実現可能にします。

吸盤式で取付け・取外し簡単です。 ジェル状のポリウレタンと合成ゴムでキズをつけずにしっかり固定します。

駆動機器による衝撃及び騒音を吸収しタクトタイムの短縮、機器の破損防止を実現。
